Механизмы в современной технике (Артоболевский) - часть 127

887

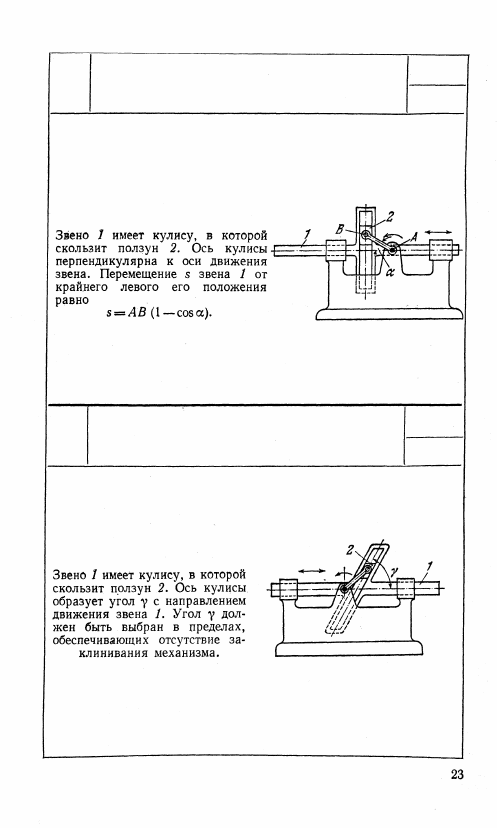

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ

МЕХАНИЗМ С ПОСТУПАТЕЛЬНО

ДВИЖУЩЕЙСЯ КУЛИСОЙ

КР

Ч

888

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ

МЕХАНИЗМ С ПОСТУПАТЕЛЬНО

ДВИЖУЩЕЙСЯ КУЛИСОЙ

КР

Ч

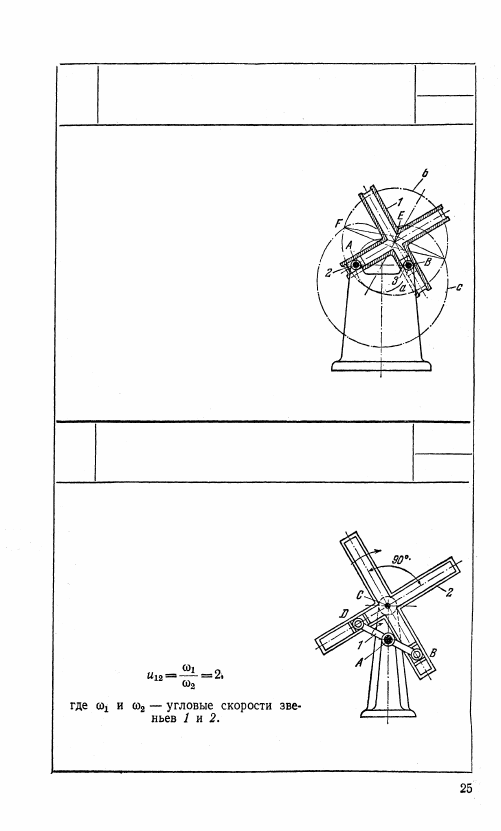

Ползуны 2 и 3 вращаются вокруг не-

подвижных осей А и В. Угол между

осями кулис равен 90°. Точка Е ку-

лисы 1 описывает окружность. Любая

другая точка кулисы, например точка F,

лежащая на окружности b радиуса,

равного АВ, описывает кордиоиду АВ.

Движение кулисы 1 тождественно ка-

чению без скольжения подвижной ок-

ружности b по неподвижной окруж-

ности а.

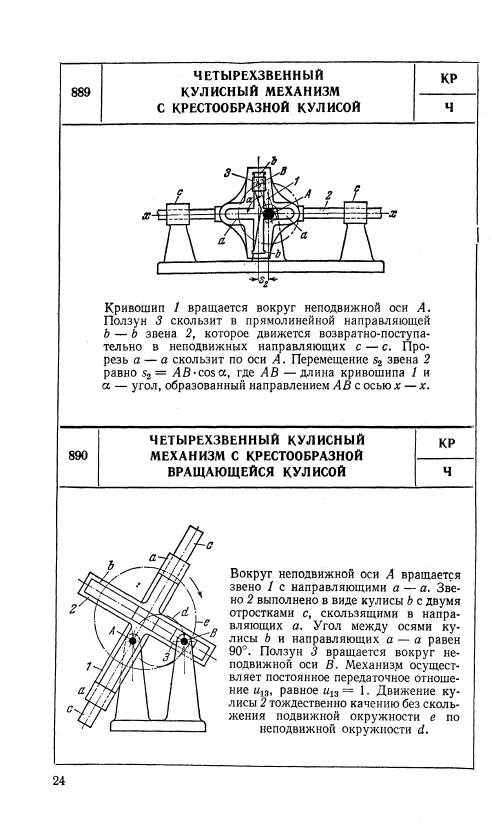

892

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ

МЕХАНИЗМ С ВРАЩАЮЩЕЙСЯ КУЛИСОЙ

КР

Ч

891

ЧЕТЫРЕХЗВЕННЫЙ КУЛИСНЫЙ

МЕХАНИЗМ С ДВУМЯ ПОЛЗУНАМИ

КР

Ч

Длины звеньев механизма удовлетво-

ряют условию АВ — AD —АС. Зве-

но 2, выполненное в виде двух взаимно

перпендикулярных кулис, вращается

вокруг неподвижной оси С. Привод

звена 2 может осуществляться одним

ползуном. Второй ползун обеспечивает

переход механизма через предельное

положение. Механизм осуществляет пе-

редаточное отношение u

12

, равное

893

ЧЕТЫРЕХЗВЕННЫЙ

КУЛИСНЫЙ МЕХАНИЗМ

С ПРЕДОХРАНИТЕЛЬНЫМИ УПОРАМИ

КР

Ч

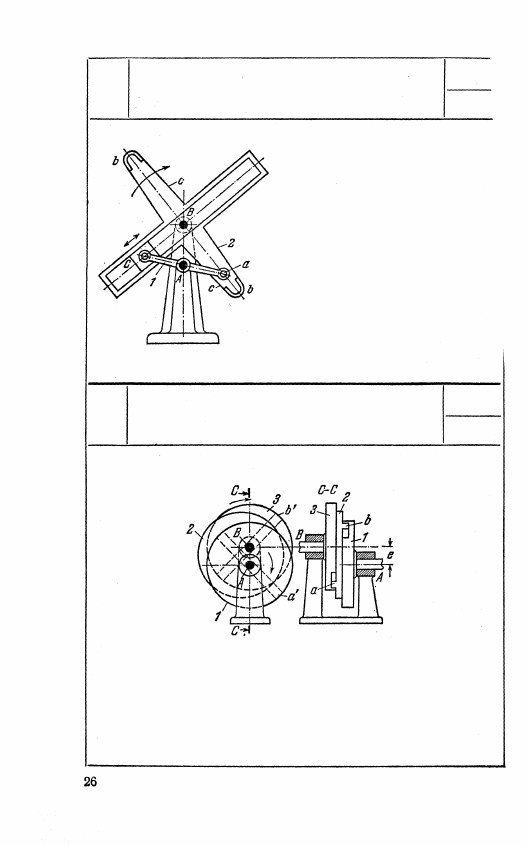

Длины звеньев механизма удовлет-

воряют условию А В = АС. Звено 2

выполнено в виде кулисы, снабжен-

ной двумя перпендикулярными к ее

оси отростками с. Концы отростков

имеют упоры b. Звено 1 снабжено

роликом а. Переход механизма через

предельное положение, когда точ-

ка С совпадает с точкой В, происхо-

дит с помощью ролика а, входящего

в упор b.

894

ЧЕТЫРЕХЗВЕННЫЙ

КУЛИСНЫЙ МЕХАНИЗМ

МУФТЫ ОЛЬДГЕМА

КР

Ч

Механизм предназначен для передачи вращения между несоос-

ными валами A и В с передаточным отношением u

13

, равным и

13

 = 1.

На валах А и В жестко посажены диски 1 и 3, снабженные па-

зами а' и b'. Между дисками установлена планшайба 2 с двумя

выступами а и b, расположенными под углом 90° и входящими

в пазы а' и b' звеньев 1 и 3. Механизм муфты может работать

при изменении величины эксцентриситета е.
