IV

К У Л И С Н О - Р Ы Ч А Ж Н Ы Е

М Е Х А Н И З М Ы

КР

I. Механизмы трехзвенные общего назначения Т

(868—882). 2. Механизмы четырехзвенного общего

назначения Ч (883—941). 3. Механизмы пятизвен-

ные общего назначения П (942—946). 4. Механиз-

мы шестизвенные общего назначения Ш (947—

972). 5. Механизмы многозвенные общего назначе-

ния М (973—986). 6. Механизмы для воспроизведе-

ния кривых ВК (987—1199). 7. Механизмы для

математических операций МО (1200—1261). 8. Ме-

ханизмы тормозов Тм (1262—1263). 9. Механизмы

качающихся шайб ШК (1264—1265). 10. Механиз-

мы молотов, прессов и штампов МП (1266—1267).

11. Механизмы регуляторов Рг (1268—1271). 12. Ме-

ханизмы парораспределения Пр (1272—1277). 13. Ме-

ханизмы с остановками О (1278—1293). 14. Механиз-

мы направляющие и инверсоры НИ (1294—1314).

15. Механизмы переключения, включения и выклю-

чения ПВ (1315). 16. Механизмы сортировки, подачи

и питания СП (1316—1319). 17. Механизмы грей-

феров киноаппаратов ГК (1320—1333). 18. Механиз-

мы муфт и соединений МС (1334—1335). 19. Меха-

низмы клавиш К (1336). 20. Механизмы поршневых

машин ПМ (1337—1351). 21. Механизмы шасси са-

молетов ШС (1352—1375). 22. Механизмы измери-

тельных и испытательных устройств И (1376—

1377). 23. Механизмы пантографов Пт (1378—1379).

24. Механизмы прочих целевых устройств ЦУ (1380—

1401).

1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (868-882)

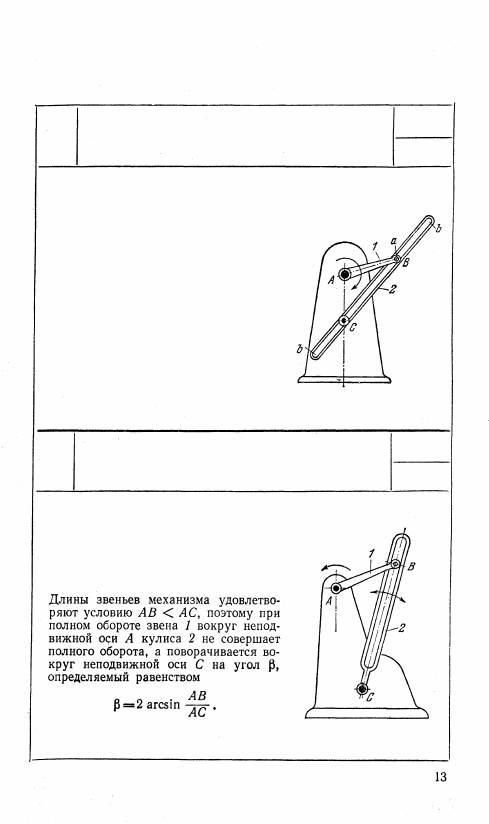

868

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

С ВРАЩАЮЩЕЙСЯ КУЛИСОЙ

КР

Т

Длины звеньев механизма удовлетво-

ряют условию ЛВ > АС. Звено 1,

вращающееся вокруг неподвижной

оси А, имеет палец а, скользящий

в прорези b кулисы 2, вращающейся

вокруг неподвижной оси С. Кулиса 2

совершает полный оборот вокруг оси С.

869

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

С КАЧАЮЩЕЙСЯ КУЛИСОЙ

КР

Т

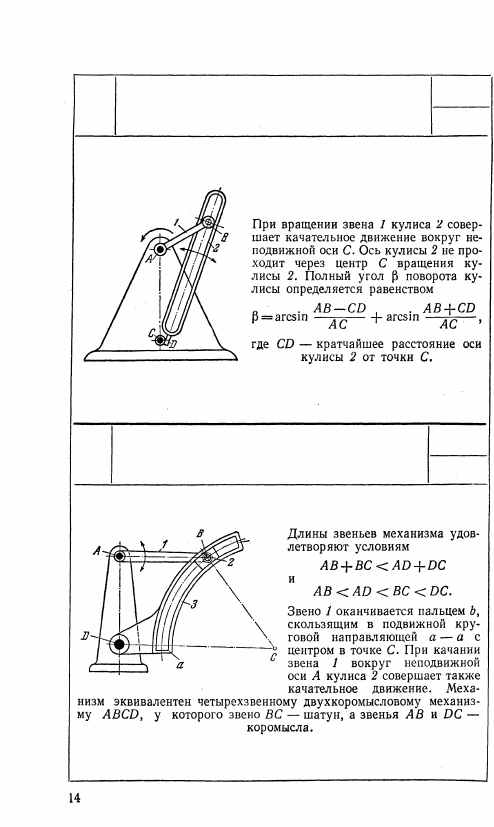

870

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

С ПОДВЕШЕННОЙ КУЛИСОЙ

КР

Т

871

ТРЕХЗВЕННЫЙ КУЛИСНЫЙ МЕХАНИЗМ

с КРУГОВОЙ КУЛИСОЙ

КР

т
