Механизмы в современной технике (Артоболевский) - часть 111





790

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

САМОРАЗГРУЖАЮЩЕЙСЯ ВАГОНЕТКИ

ШР

Гп

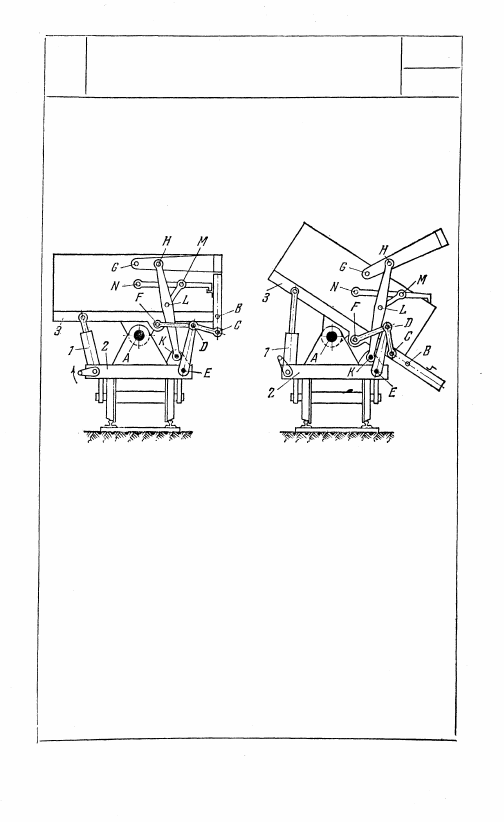

Механизм вагонетки состоит из тележки 2 и кузова 3, соединен-

ных посредством двух шестизвенных механизмов ABCDEF

и AGHKLMN. Звено NM на свободном конце выполнено в виде

щеколды (см. левый чертеж). При приведении в действие домкрата

1 кузов 3 занимает положение, указанное на чертеже справа.

При этом посредством шестизвенного механизма AGHKLMN

происходит открытие щеколды на звене NM и подъем звена GH.

Посредством механизма ABCDEF производится откидывание

борта ВС, и груз может сбрасываться на некотором расстоянии

от тележки (см. правый чертеж).

447

20. МЕХАНИЗМЫ ПАНТОГРАФОВ (791—812)

792

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАНТОГРАФА

ШР

Пт

Длины звеньев механизма

удовлетворяют условиям:

ВС

 = ED и ЕВ = DC,

т. е. фигура EBCD яв-

ляется параллелограм-

мом. Кроме того, удов-

летворяются условия: АС:

: СН = FD : DH = AB :

: BG. При любой конфи-

гурации параллелограмма

EBCD точки A, G, F и Н

будут лежать на одной

общей прямой. Звено 1

вращается вокруг непод-

вижной точки A, выбран-

ной в качестве центра подобия. При движении одной из точек G, F

или Н по произвольной траектории остальные две точки будут

описывать подобные траектории. Механизм обладает свойством

обратимости, т. е. в качестве центра подобия может быть выбрана

любая точка: A, G, F или H.

448

791

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАНТОГРАФА

ШР

Пт

793

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАНТОГРАФА

ПР

Пт

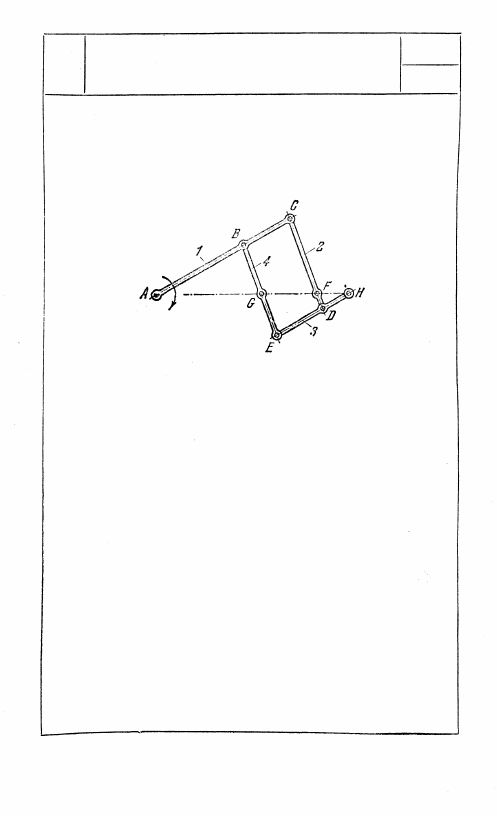

Длины звеньев механизма удовлетво-

ряют условиям: ВС = ED и ЕВ =

== DC, т. е. фигура EBCD является

параллелограммом. Кроме того, удов-

летворяются условия: АС : CF = НЕ :

: EG = АВ: BG = HD : DF. При любой

конфигурации параллелограмма EBCD

точки А, G, F и H лежат на одной общей

прямой. Звено 1 вращается вокруг

неподвижной точки A, выбранной в ка-

честве центра подобия. При движении

одной из точек G, F или H по произ-

вольной траектории остальные две

точки будут описывать подобные тра-

ектории. Механизм обладает свойством

обратимости, т. е. в качестве центра

подобия может быть выбрана любая

точка: A, G, F или H.

449

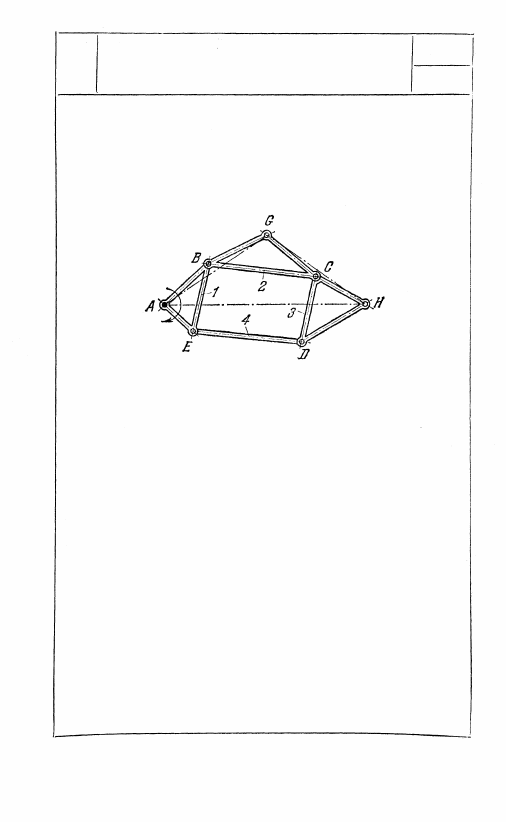

Длины звеньев механизма удовлетворяют

условиям: ВС = ED и ЕВ = DC, т. е.

фигура EBCD является параллелограм-

мом. Жесткий треугольник GCB подобен

треугольнику GHA. При любой конфигу-

рации параллелограмма EBCD треуголь-

ник GНА имеет постоянные углы при его

вершинах. Звено 1 вращается вокруг

неподвижной точки A, выбранной в ка-

честве центра подобия. При движении

одной из точек G или H по произвольной

траектории другая точка будет описы-

вать подобную траекторию, повернутую

на постоянный угол. Механизм обладает

свойством обратимости, т. е. в качестве

центра подобия может быть выбрана любая

точка: A, G или H.

450

794

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАНТОГРАФА

ШР

Пт
