Механизмы в современной технике (Артоболевский) - часть 109

778

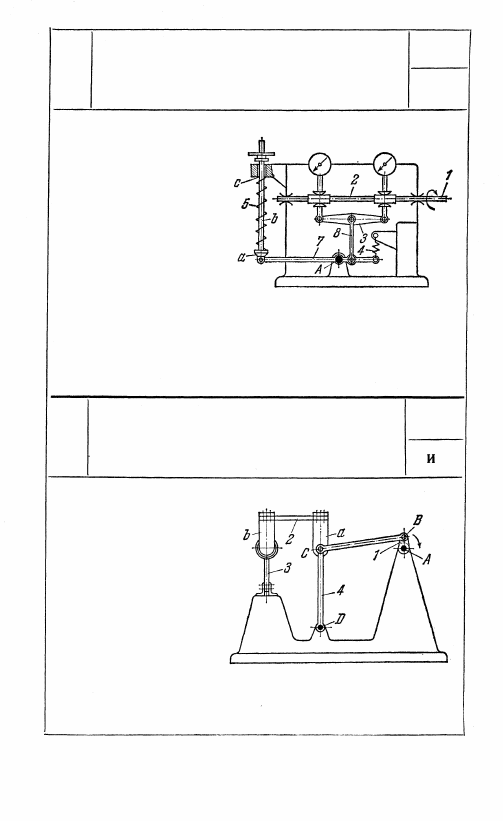

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С УПРУГИМИ ЗВЕНЬЯМИ

ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ

НА ИЗГИБ И КРУЧЕНИЕ

ШР

И

Пружины 4 и 5, действуя

через промежуточное зве-

но 8 на двуплечий рычаг 3,

создают изгибающий мо-

мент на испытуемом участ-

ке образца 2. При враще-

нии вала 1 испытуемый

образец 2 подвергается

действию изгибающего и

крутящего моментов.

Предварительно сжатая

и отрегулированная на

определенное усилие пру-

жина 5 одним своим концом прикреплена к неподвижной стойке,

а другим — к детали а, принадлежащей стержню 6, скользящему

в отверстии с. Пружина 4 одним концом прикреплена на не-

подвижной стойке, а другим концом — к двуплечему рычагу 7,

поворачивающемуся вокруг неподвижной оси A.

779

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ

ДЛЯ ИСПЫТАНИЯ ПЛОСКИХ ОБРАЗЦОВ

НА РАСТЯЖЕНИЕ И СЖАТИЕ

ШР

439

Звено 3 представляет со-

бой плоскую тарирован-

ную пружину. Плоский

образец 2 закреплен в де-

талях а и b. Деталь а

принадлежит звену 3.

Деталь а входит во вра-

щательную пару С с ко-

ромыслом 4 шарнирного

четырехзвенника ABCD.

При вращении кривоши-

па 1 испытуемый на сжатие и растяжение образец 2 подвергает-

ся действию знакопеременной нагрузки.

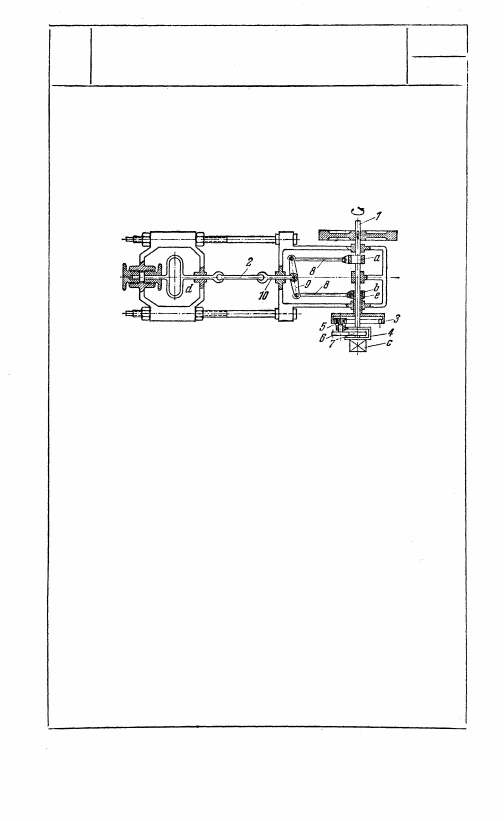

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

УСТРОЙСТВА ДЛЯ ИСПЫТАНИЯ

ОБРАЗЦОВ НА РАСТЯЖЕНИЕ

ШР

Вал 1 с эксцентриком а приводится во вращение

электромотором. Эксцентрик b помещен на втулке

зубчатого колеса 3. На валу 1 закреплено водило

4, на котором смонтированы зубчатые колеса 5,

6 и 7 и вспомогательный электромотор с. Рычаги

8 присоединены к рычагу 9 посредством шаровых

шарниров. При вращении вала 1 испытуемый

образец 2 нагружается при помощи рычагов 8,

9 и 10 переменным растягивающим усилием.

Величину перемещения головки образца, а сле-

довательно, и величину усилия можно изменять

в процессе работы машины, проворачивая при

помощи электромотора с эксцентрик b. Величины

деформаций измеряются датчиком d.

440

780

И

781

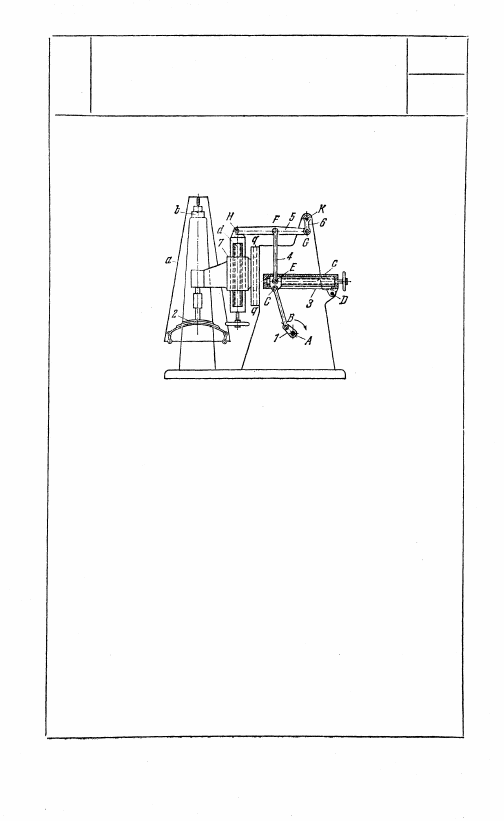

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРОВОЧНЫМИ

УСТРОЙСТВАМИ

ДЛЯ ДИНАМИЧЕСКИХ ИСПЫТАНИЙ РЕССОР

ШР

И

Коромысло 3 шарнирного четы-

рехзвснника ABCD качается во-

круг неподвижной оси D. Звено 4

входит во вращательные пары Е

и F с коромыслом 3 и звеном 5.

Звено 5 входит в кинематические

пары G и Н со звеном 6 и ползу-

ном 7. Звено 6 вращается вокруг

неподвижной оси К. Ползун 7

скользит в неподвижных направ-

ляющих q — q. Рессора 2 опи-

рается на раму а, в свою очередь

опирающуюся на месдозу b.

Амплитуда колебаний рессоры 2

регулируется винтом с, началь-

ная нагрузка — винтом d. При

вращении кривошипа 1 испытуе-

мая рессора 2 подвергается дина-

мической нагрузке.

441

782

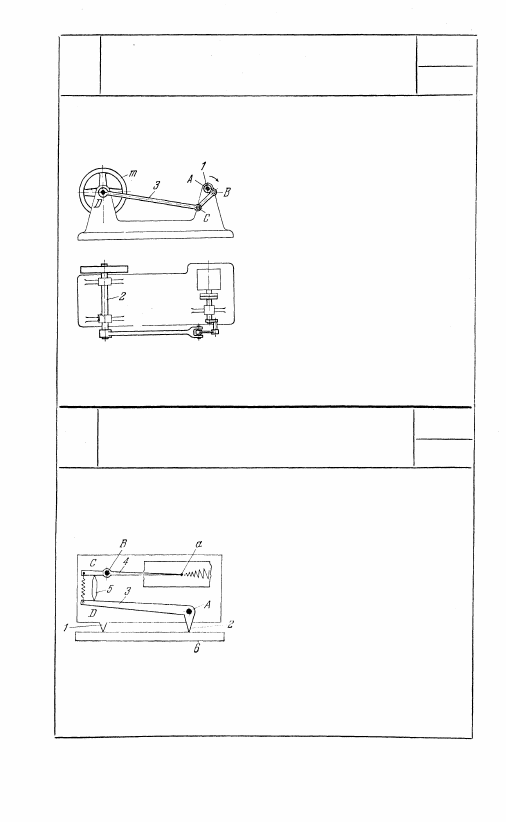

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ

НА КРУЧЕНИЕ

ШР

Коромысло 3 шарнирного четырех-

звенника ABCD качается вокруг

неподвижной оси D. С испытуемым

образцом 2 связан маховик m, обла-

дающий большим моментом инерции.

При вращении кривошипа 1 в упру-

гой системе, состоящей из испытуе-

мого образца 2 и массы m, под

действием коромысла 3 возникают

упругие колебания, и образец под-

вергается воздействию знакопере-

менного инерционного крутящего

момента.

783

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТЕНЗОГРАФА

ШР

Рычаг 3 вращается вокруг непод-

вижной оси А. Рычаг 4 вращается

вокруг неподвижной оси В. Звено 5

остриями С и D входит в соответст-

вующие вырезы рычагов 4 и 3.

Изменение расстояния между ножа-

ми 1 и 2 при деформации детали 6

вызывает поворот рычага 3 и рычага

4 с пишущим штифтом а.

442
