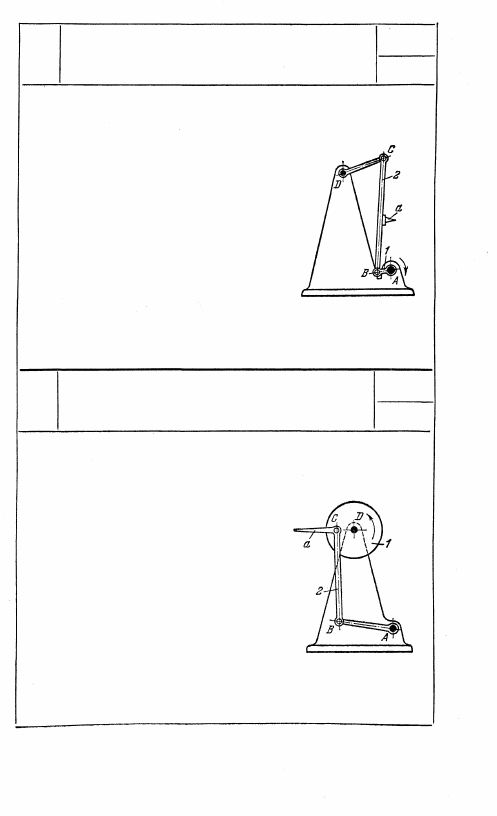

737

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА

ШР

ГК

При вращении кривошипа 1 четырехзвен-

ного шарнирного механизма ABCD конец

зуба a, укрепленного на шатуне 2, описы-

вает шатунную кривую. На одном из участ-

ков этой кривой зуб а вводится в отверс-

тие киноленты и передвигает ее. На другом

участке шатунной кривой зуб а выводится

из отверстия киноленты.

738

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА

ШР

ГК

При вращении кривошипа 1 четырехзвен-

ного шарнирного механизма ABCD конец

зуба a, укрепленного на шатуне 2, описы-

вает шатунную кривую. На одном из участ-

ков этой кривой зуб а вводится в отверстие

киноленты и передвигает ее. На другом

участке шатунной кривой зуб а выводится

из отверстия киноленты.

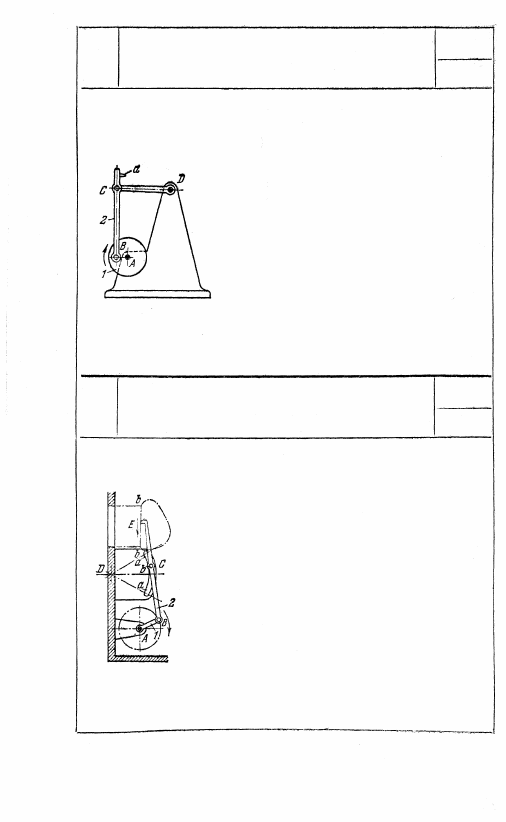

411

739

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА

ШР

ГК

При вращении кривошипа 1 четырехзвен*

ного шарнирного механизма ABCD конец

зуба а, укрепленного на шатуне 2, описы-

вает шатунную кривую. На одном из участ-

ков этбй кривой зуб а вводится в. отверстие

киноленты и передвигает ее. На другом

участке шатунной кривой зуб а выводится

из отверстия киноленты.

749

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА

ШР

ГК

При вращении кривошипа 1 механизма ABC

конец E зуба, укрепленного на шатуне 2, описы-

вает шатунную кривую. На участке b - b этой

кривой зуб вводится в отверстие киноленты и

передвигает ее. На другом участке шатунной

кривой зуб Е выводится из отверстия киноленты.

Палец С шатуна 2 механизма скользит по круго-

вой направляющей а — а с центром в точке D.

412

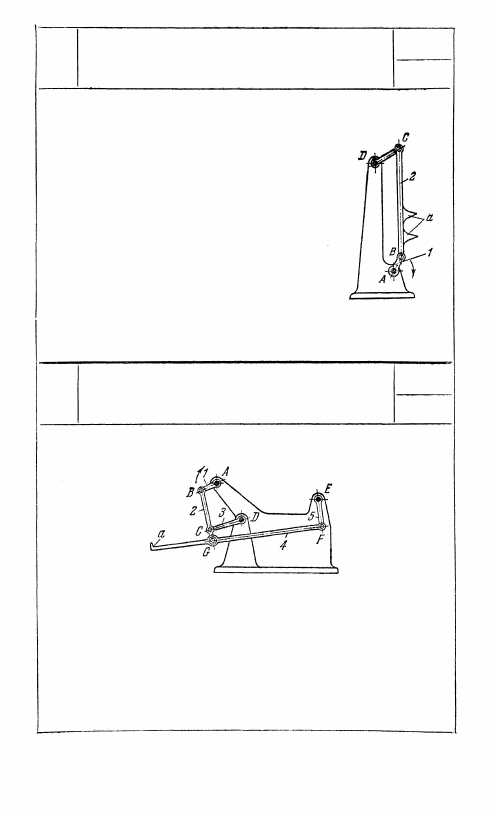

741

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА

ШР

ГК

При вращении кривошипа 1 четырехзвенного

механизма ABCD концы зубьев а, укреплен-

ных на шатуне 2, описывают шатунные

кривые. На одном из участков этих кривых

зубья а вводятся в отверстия киноленты и пере-

двигают ее. На другом участке шатунной

кривой зубьев а выводятся из отверстий кино-

ленты.

742

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА

ШР

ГК

Звено 4, входящее во вращательную пару G с шатуном 2 шарнир-

ного четырехзвенного механизма ABCD, подвешено в точке F

к коромыслу 5. При вращении кривошипа 1 конец зуба а описы-

вает сложную шатунную кривую. На одном из участков этой кри-

вой зуб а вводится в отверстие киноленты и передвигает ее. На

другом участке шатунной кривой зуб а выводится из отверстия

киноленты.

413

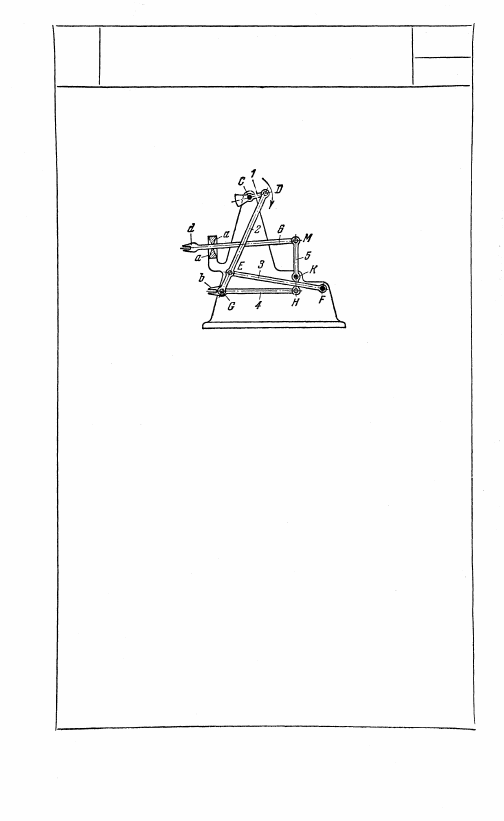

743

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

ШР

Шатун 2 шарнирного четы-

рехзвенника CDEF входит

во вращательную пару G

со звеном 4, входящим во вра-

щательную пару Н со звеном

5, вращающимся вокруг не-

подвижной оси K. Звено 5

входит во вращательную пару

М со звеном 6, которое сколь-

зит в неподвижных закруг-

ленных направляющих a. При

вращении кривошипа 1 зубья

b описывают шатунную

кривую. При этом зубья b

вводятся в отверстия кино-

ленты, передвигают ее и выво-

дятся обратно. Зубья d вво-

дятся в отверстия киноленты

и удерживают ее от продви-

жения в момент вывода зубьев

b из отверстий.

414
