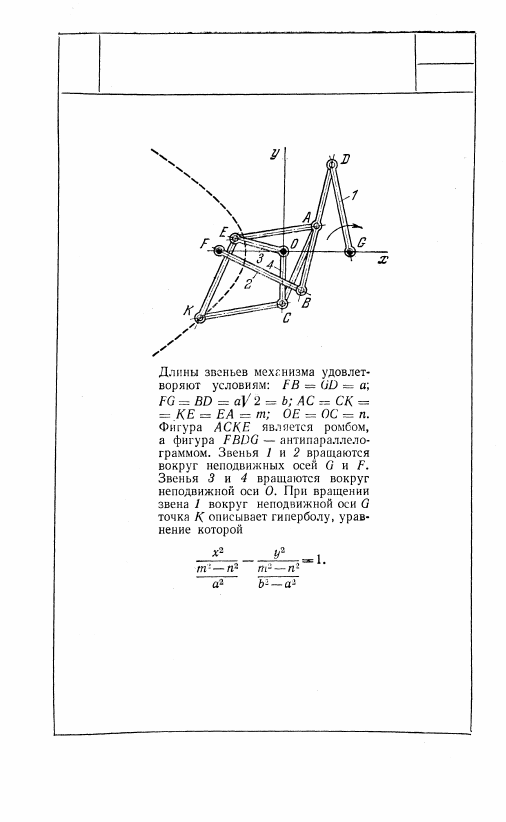

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ КЛЕЙБЕРА

ДЛЯ ЧЕРЧЕНИЯ ГИПЕРБОЛЫ

ШР

ВК

403

728

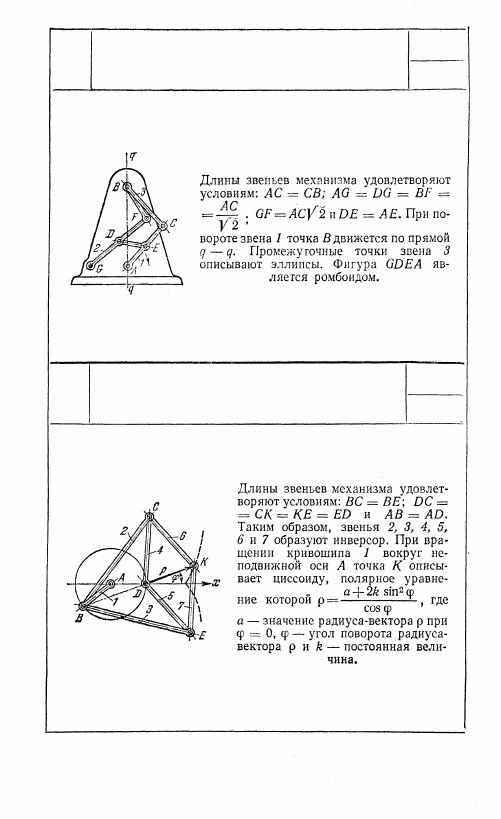

Ш АРН ИРНО-РЫ Ч АЖН Ы Й

МЕХАНИЗМ ГАРТА

ДЛЯ ЧЕРЧЕНИЯ ЭЛЛИПСОВ

ШР

ВК

729

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ЧЕРЧЕНИЯ ЦИССОИДЫ

ШР

ВК

404

405

730

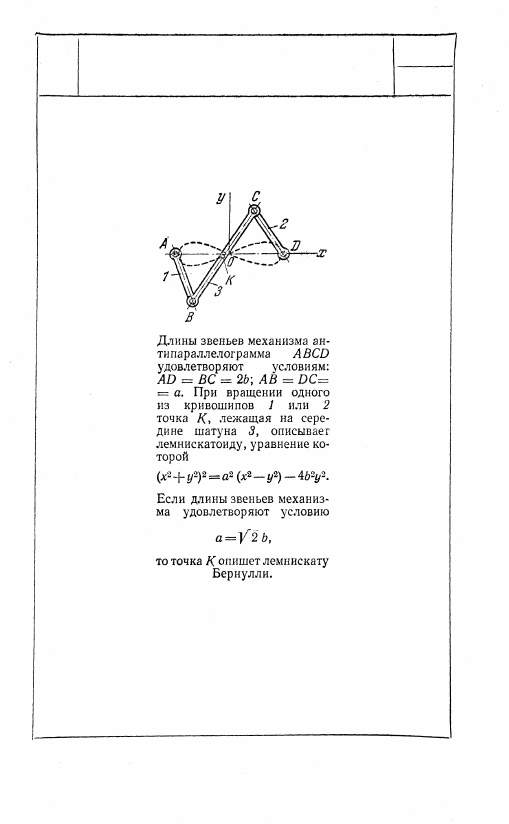

ЧЕТЫРЕХЗВЕННЫЙ МЕХАНИЗМ

АНТИПАРАЛЛЕЛОГРАММА

ДЛЯ ЧЕРЧЕНИЯ ЛЕМНИСКАТОИДЫ

ШР

ВК

406

731

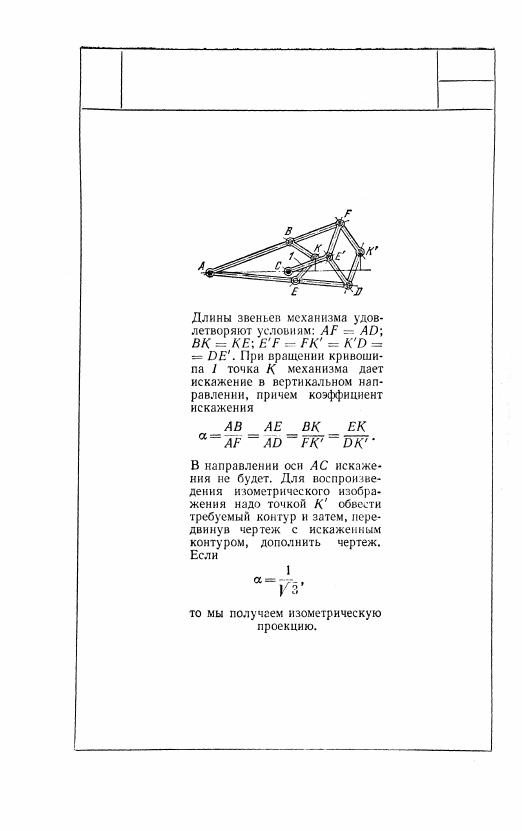

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ВИЛЬСОНА ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ИЗОМЕТРИЧЕСКОГО ИЗОБРАЖЕНИЯ

ШР

ВК
