Механизмы в современной технике (Артоболевский) - часть 99

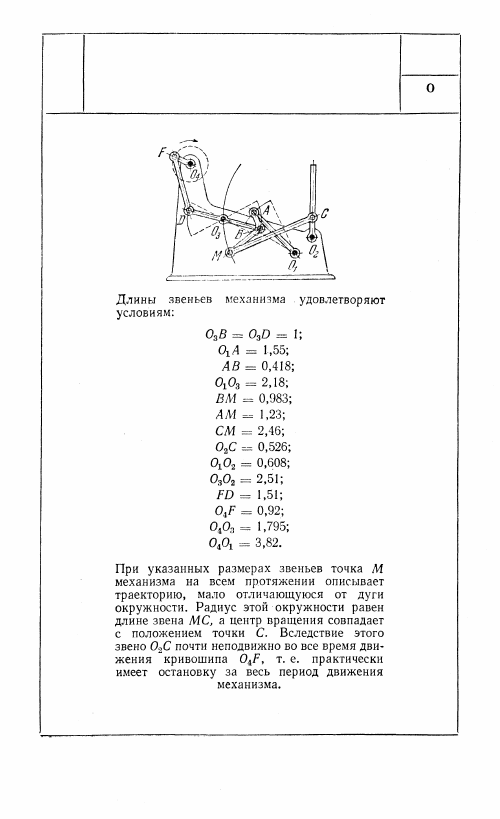

723

ШАРНИРНО-РЫЧАЖНЫЙ

НЕСИММЕТРИЧНЫЙ

КРУГОВОЙ НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ЧЕБЫШЕВА С ОСТАНОВКОЙ

ШР

399

724

ЭКСЦЕНТРИКОВЫЙ РЫЧАЖНЫЙ

МЕХАНИЗМ С ОСТАНОВКАМИ

ШР

О

400

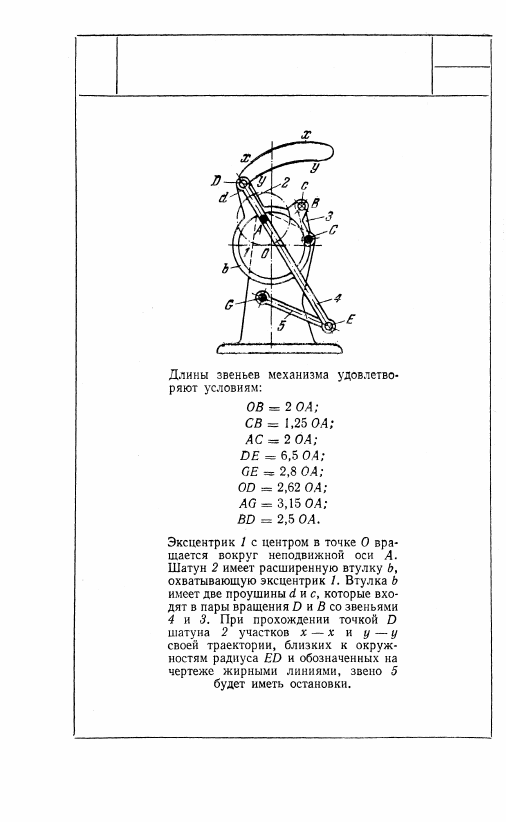

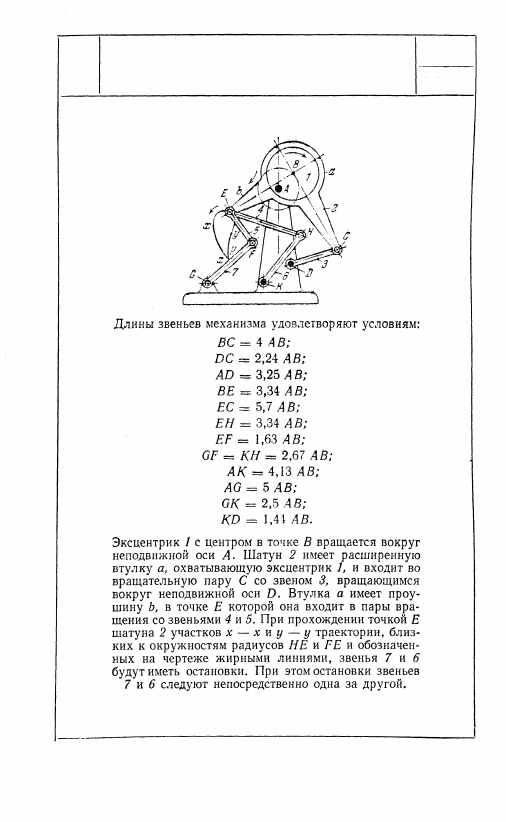

725

ЭКСЦЕНТРИКОВЫЙ РЫЧАЖНЫЙ

МЕХАНИЗМ С ОСТАНОВКАМИ

ШР

401

О

10. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (726—734)

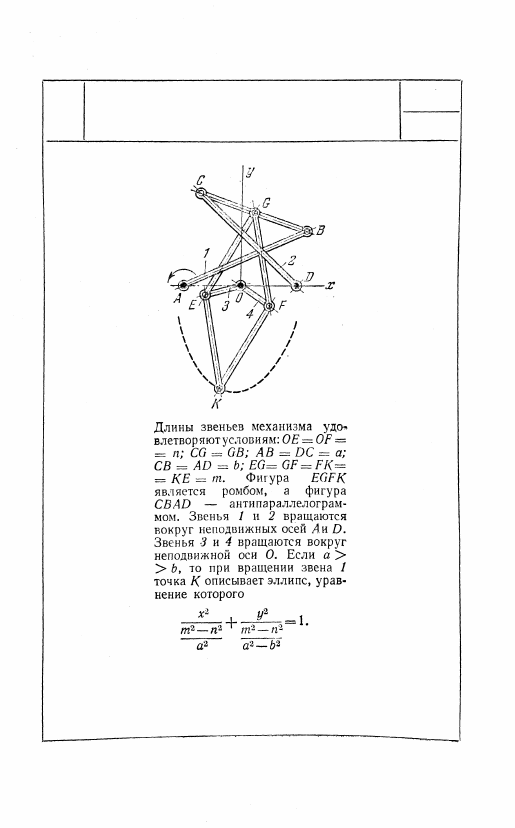

726

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ КЛЕЙБЕРА

ДЛЯ ЧЕРЧЕНИЯ ЭЛЛИПСА

ШР

402

вк
