Механизмы в современной технике (Артоболевский) - часть 74





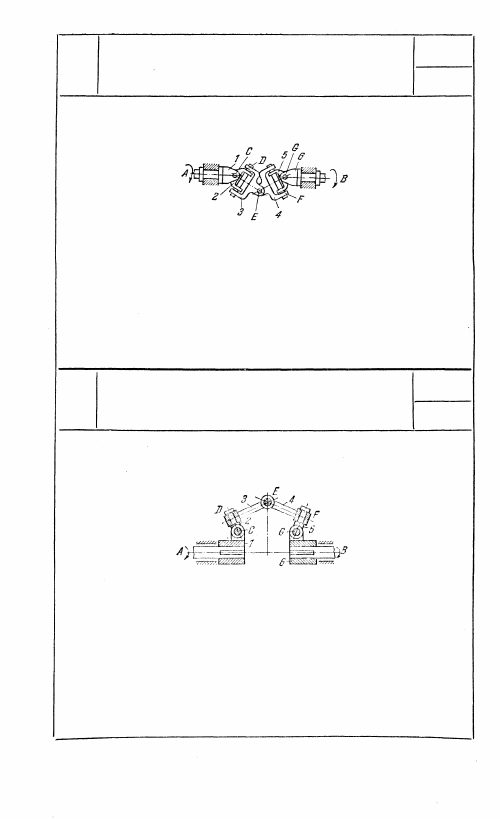

586

ШАРНИРНО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ СЕМИЗВЕННЫЙ

МЕХАНИЗМ

ШР

М

Звено 1 вращается вокруг неподвижной оси А и входит во враща-

тельную пару С со звеном 2, входящим во вращательную пару

D со звеном 3. Звено 4 входит во вращательную пару Е со звеном

3 и вращательную пару F со звеном 5, которое входит во враща-

тельную пару G со звеном 6, вращающимся вокруг неподвижной

оси В. Механизм осуществляет передачу вращения между произ-

вольно расположенными осями А и В.

587

ШАРНИРНО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ СИММЕТРИЧНЫЙ

СЕМИЗВЕННЫЙ МЕХАНИЗМ

ШР

М

Длины звеньев 1, 2 и 3 равны соответственно длинам звеньев 6,

5 и 4. Звено 1 вращается вокруг неподвижной оси А и входит

во вращательную пару С со звеном 2, входящим во вращатель-

ную пару D со звеном 3. Звено 6 вращается вокруг неподвижной

оси В и входит во вращательную пару G со звеном 5. Звено 4

входит во вращательные пары Е и F со звеньями 3 и 5. Механизм

осуществляет передачу вращения между двумя произвольно

расположенными осями А и В.

299

5. МЕХАНИЗМЫ ПАРАЛЛЕЛОГРАММОВ

(588—604)

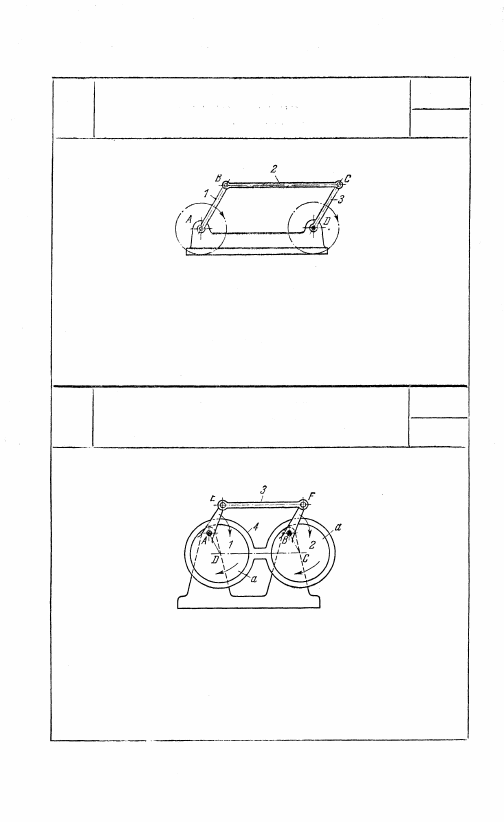

588



МЕХАНИЗМ ШАРНИРНОГО

ПАРАЛЛЕЛОГРАММА

ШР

Пл

Длины звеньев механизма удовлетворяют условиям: АВ = DC

и ВС = AD. Углы поворота кривошипов 1 и 3 равны между

собой. Все точки шатуна 2 описывают окружности радиуса, рав-

ного длине звена 1. В предельных положениях движение меха-

низма становится неопределенным и механизм может перейти

в механизм антипараллелограмма.

589

ЭКСЦЕНТРИКОВЫЙ МЕХАНИЗМ

ПАРАЛЛЕЛОГРАММА

ШР

Пл

Длины звеньев механизма удовлетворяют условиям: АЕ = BF;

AD = ВС; DE = CF и АВ = DC = EF. Кривошипы параллело-

грамма выполнены в виде двух равных по диаметру эксцентриков

1 и 2, вращающихся вокруг неподвижных осей А и В. Шатун 4

имеет две расширенные втулки а. Звено 3 предотвращает неопре-

деленное движение механизма в предельных его положениях.

300

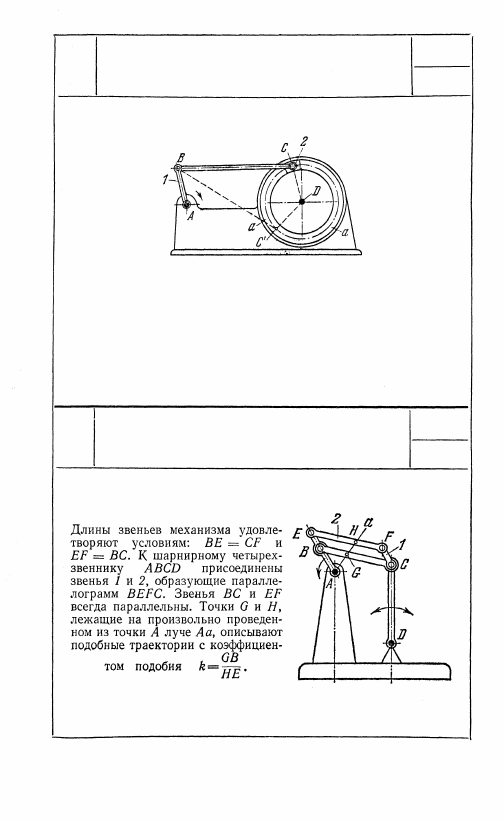

590

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ ПАРАЛЛЕЛОГРАММА

С КРУГОВОЙ НАПРАВЛЯЮЩЕЙ

ШР

Пл

Длины звеньев механизма удовлетворяют условиям: AВ = DC

и ВС = AD. Звено 2 выполнено в форме дугового ползуна,

скользящего в круговой направляющей а — а с центром в точке

D. Механизм эквивалентен механизму шарнирного параллело-

грамма ABCD, у которого АВ и DC — кривошипы и ВС — шатун.

Из предельных положений механизм может перейти в антипа-

раллелограмм.

301

591

ШЕСТИЗВЕННЫЙ ШАРНИРНЫЙ

МЕХАНИЗМ СО ЗВЕНЬЯМИ,

ОБРАЗУЮЩИМИ ПАРАЛЛЕЛОГРАММ

ШР

Пл

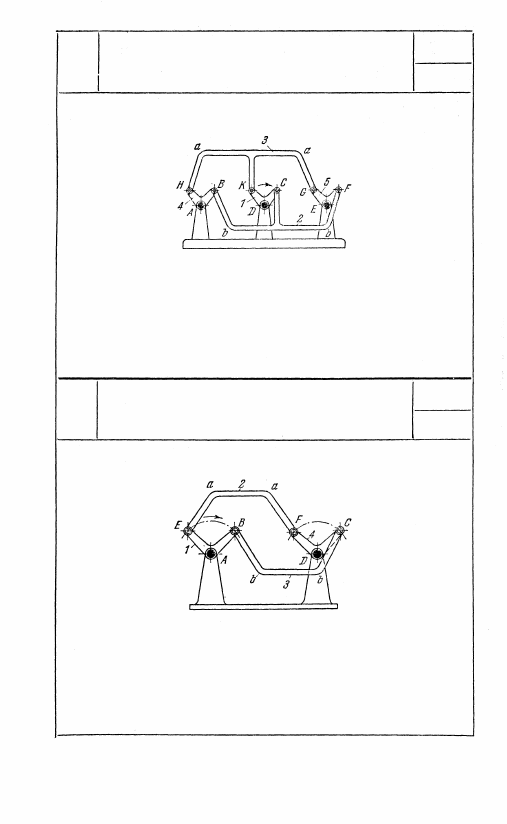

592

МЕХАНИЗМ ДВОЙНОГО ШАРНИРНОГО

ПАРАЛЛЕЛОГРАММА С ТРЕМЯ

КРИВОШИПАМИ

ШР

Пл

Длины звеньев механизма удовлетворяют условиям: АВ =

= DC = EF = АН = DK = EG и ЕС = CF = AD = DE.

Вращение от ведущего кривошипа 1 посредством шатунов 2 и 3

передается кривошипам 4 и 5, при этом плоскости а — а и b — b

этих шатунов совершают круговое поступательное движение.

593

МЕХАНИЗМ ДВОЙНОГО ШАРНИРНОГО

ПАРАЛЛЕЛОГРАММА

ШР

Пл

Длины звеньев механизма удовлетворяют условиям: АВ = DC =

= АE = DF и ВС = EF = AD. Шатуны 2 и 3 выполнены в виде

коленчатых рычагов, имеющих параллельные плоскости а — а

и b — b. Плоскости а — а и b — b совершают круговое поступа-

тельное движение.

302
