Механизмы в современной технике (Артоболевский) - часть 32

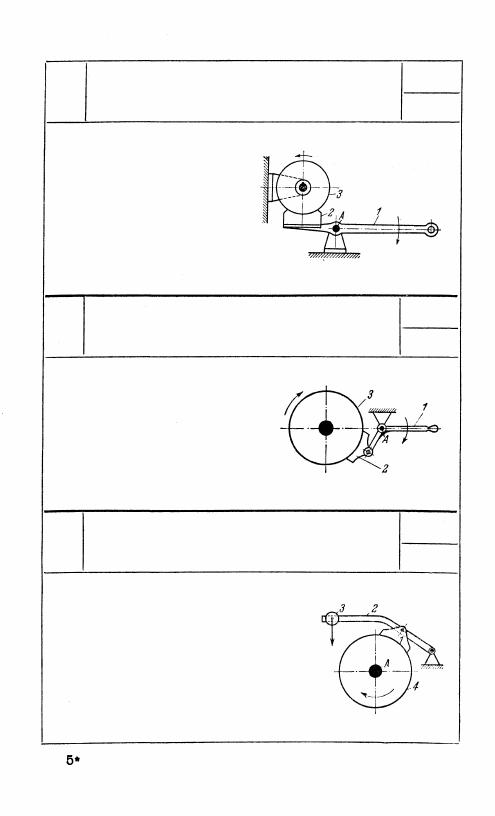

4. МЕХАНИЗМЫ ТОРМОЗОВ (240—245)

240

РЫЧАЖНЫЙ КОЛОДОЧНЫЙ ТОРМОЗ

ПР

Тм

При повороте рукоятки 1 вокруг

неподвижной оси А в направле-

нии стрелки колодка 2 прижи-

мается к ободу колеса 3 и произ-

водит его торможение.

241

РЫЧАЖНЫЙ КОЛОДОЧНЫЙ ТОРМОЗ

ПР

Тм

Прижим колодки 2 к колесу 3 и

его торможение осуществляется по-

воротом коленчатого рычага 1 во-

круг неподвижной оси А.

242

РЫЧАЖНЫЙ ТОРМОЗ С ГРУЗОМ

ПР

Тм

Рычаг 2 вращается вокруг неподвижной

оси. Прижим колодки 1 к колесу 4, вра-

щающемуся вокруг неподвижной оси A,

осуществляется нагружением рычага 2

грузом 3. Груз 3 может перемещаться

вдоль рычага 2 и закрепляется в положе-

нии, соответствующем требуемому тормоз-

ному моменту.

131

243

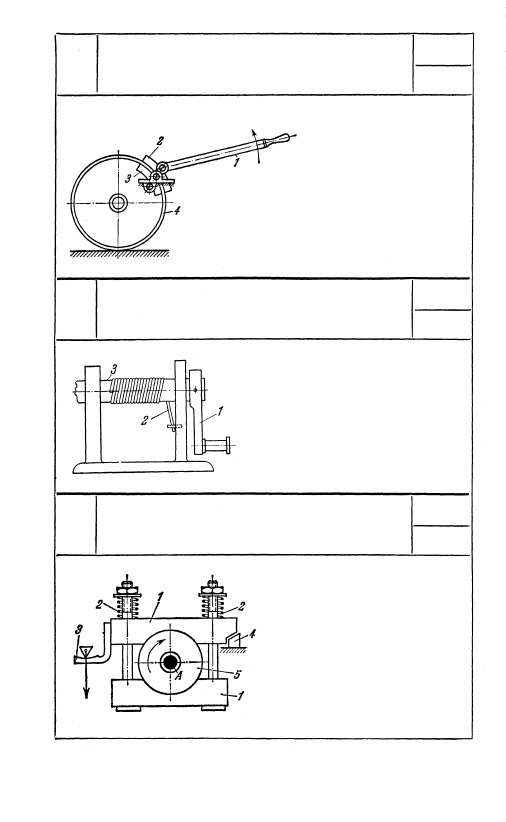

РЫЧАЖНЫЙ ДВОЙНОЙ КОЛОДОЧНЫЙ

ТОРМОЗ

ПР

Тм

При повороте рукоятки 1

в направлении, указанном

стрелкой, колодки 2 и 3

сближаются и зажимают

обод колеса 4.

244

РЫЧАЖНЫЙ ПРУЖИННЫЙ ТОРМОЗ

ПР

Тм

Пружина 2, один конец которой

зацеплен на валу 3, не препятст-

вует вращению рукоятки в направ-

лении, противоположном навивке.

При вращении рукоятки 1 в направ-

лении навивки вал 3 тормо-

зится.

245

РЫЧАЖНЫЙ ТОРМОЗНОЙ ДИНАМОМЕТР

ПР

Тм

Колодки 1 прижимаются пружи-

нами 2 к шкиву 5, вращающе-

муся вокруг неподвижной оси А.

Платформу 3 нагружают до тех

пор, пока верхняя колодка не

начнет отходить от упора 4.

Вес этого груза может указы-

вать на величину движущего мо-

мента, развиваемого на шкиве 5.

132

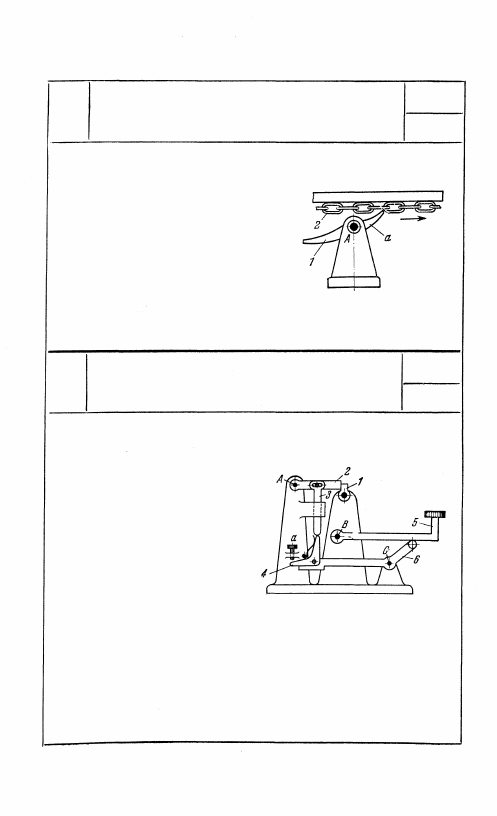

5. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (246—318)

Останов цепи 2 в требуемом положе-

нии осуществляется рычагом 1. Центр

тяжести рычага 1 находится левее его

оси вращения А. Движение цепи 2

невозможно в направлении, противопо-

ложном стрелке, так как отросток а

рычага 1 стопорит цепь.

247

РЫЧАЖНЫЙ КЛАВИШНЫЙ ОСТАНОВ

ПР

03

Звенья 2, 5 и 6 вращаются во-

круг неподвижных осей A, В и

С. Находящийся под воздей-

ствием постоянного крутящего

момента рычаг 1 удерживается

от вращения собачкой 2, шар-

нирно соединенной со звеном 3,

упирающимся в угловой рычаг 4.

При нажатии клавиши 5 рычаг 6,

поднимая звено 3, выводит из

зацепления с рычагом 1 со-

бачку 2. При подъеме левого

конца рычага 6 горизонтальный конец углового рычага 4 встре-

чает на своем пути упор а, вследствие чего освобожденное звено 3

вводит в зацепление с рычагом 1 собачку 2. Для дальнейшего вра-

щения рычага 1 необходимо, вернув клавишу в верхнее положе-

ние, нажать ее вновь. Ввод собачки 2 в зацепление осуществля-

ется под действием веса звена 3 или с помощью дополнительной

пружины.

133

246

РЫЧАГ ОСТАНОВА ЦЕПИ

ПР

03

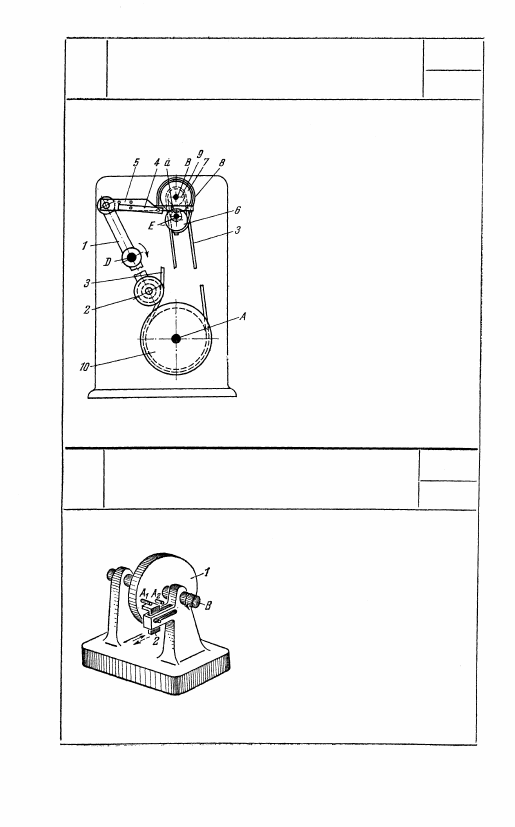

248

РЫЧАЖНЫЙ МЕХАНИЗМ ОСТАНОВА ШКИВА

РЕМЕННОЙ ПЕРЕДАЧИ

ПР

03

Передача вращения между шкивами

9 и 10, вращающимися вокруг непод-

вижных осей В и A, осуществляется

ремнем 3. Со шкивом 9 жестко свя-

зан шкив 7. Тормозная лента 8

одним концом закреплена на звене

5, а другим — на круглом эксцен-

трике 6, вращающемся вокруг не-

подвижной оси E. Тормозная лен-

та 8 охватывает шкив 7 с эксцент-

риком 6. Для останова шкива 9 по-

ворачивают рычаг 1 вокруг оси D

по часовой стрелке. При этом на-

тяжной ролик 2 отходит от ремня 3,

а защелка 4, закрепленная на ры-

чаге 5, упираясь в выступ а

эксцентрика 6, поворачивает его,

осуществляя посредством ленты 8

быстрый останов шкива 7, связан-

ного со шкивом 9.

249

ДИСК, ВРАЩАЮЩИЙСЯ С ОСТАНОВКАМИ

ПР

03

Находящийся под воздействием

постоянного крутящего момента

диск 1, вращающийся вокруг не-

подвижной оси В, несет на себе два

пальца А

1

 и A

2

. При возвратно-по-

ступательном перемещении собачки

2 в направлении, указанном стрел-

ками, диск 1 совершает один обо-

рот. Время срабатывания собачки 2

должно быть несколько меньшим

времени поворота диска 1 на один

оборот.

134
