222

КЛИНОВОЙ ЗАЖИМ С ВИНТОВОЙ

ПАРОЙ

ПР

33

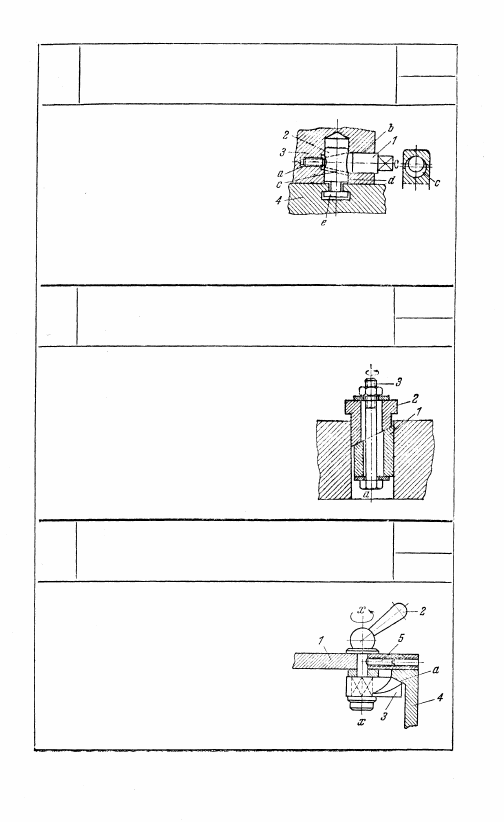

Звено 1, вращающееся в неподвиж-

ных направляющих b детали 3,

имеет хвостовик а с винтовой резь-

бой. Коническая часть звена 1

входит в соответствующую также

коническую часть звена 2, сколь-

зящего в неподвижных направляю-

щих d детали 3. Между коническими

элементами звеньев 1 и 2 имеется некоторый зазор с. При враще-

нии звена 1 звено 2 перемещается в вертикальном направлении

и своим хвостовиком е прижимает деталь 4 к детали 3.

223

КЛИНОВОЙ ЗАЖИМ С ВИНТОВОЙ

ПАРОЙ

ПР

33

Втулки 1 и 2, свободно посаженные на

болт 3, имеют косые срезы под равными

углами. Втулки 1 и 2 зажимаются в от-

верстии а при затяжке болта 3 в результате

скольжения друг по другу косых срезов

втулок.

224

РЫЧАЖНО-КЛИНОВОЙ ЗАЖИМ

ПР

33

С рукояткой 2, вращающейся вокруг

вертикальной неподвижной оси x—x,

жестко связан цилиндрический клин 3.

Прилегание крышки 1 к корпусу 4

обеспечивается поворотом рукоятки 2.

При этом цилиндрический клин 3 воз-

действует на грань а корпуса 4, при-

жимая его к крышке 1. Глухарь 5

служит для фиксации зажима в закры-

том положении.

123

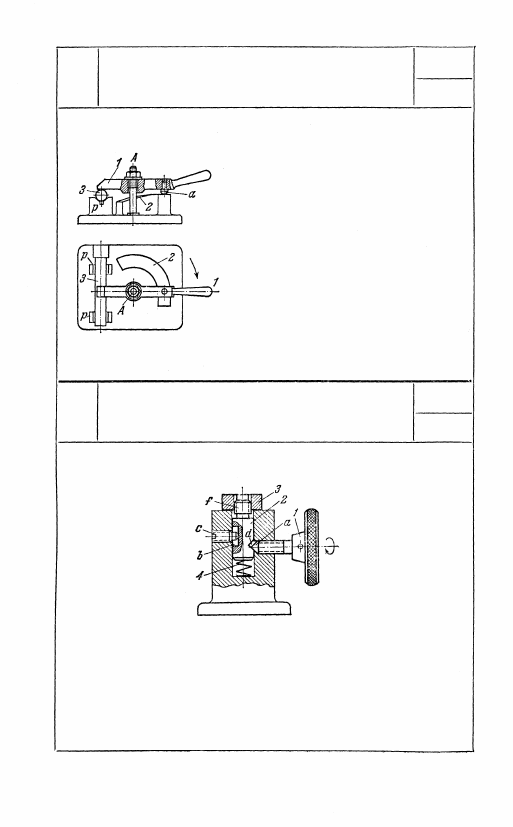

Рычаг 1 вращается вокруг и скользит

вдоль неподвижной оси A. При пово-

роте рычага 1 в направлении стрелки

упор а скользит по клиновой поверх-

ности 2 и рычаг 1 зажимает изделие 3,

установленное на опорах р.

226

ВИНТО-КЛИНОВОЙ ЗАЖИМ

ПР

33

Звено 1, входящее в винтовую пару со стойкой, входит конусом а

в клиновую прорезь d в ползуне 2, скользящем в направляю-

щей b по штифту с стойки. Изделие 3 навинчивается на головку f

звена 2. При повороте звена 1 изделие 3 ползуном 2 притяги-

вается к опорной поверхности. Пружина 4 возвращает ползун 2

в исходное положение.

124

225

РЫЧАЖНО-КЛИНОВОЙ ЗАЖИМ

ПР

33

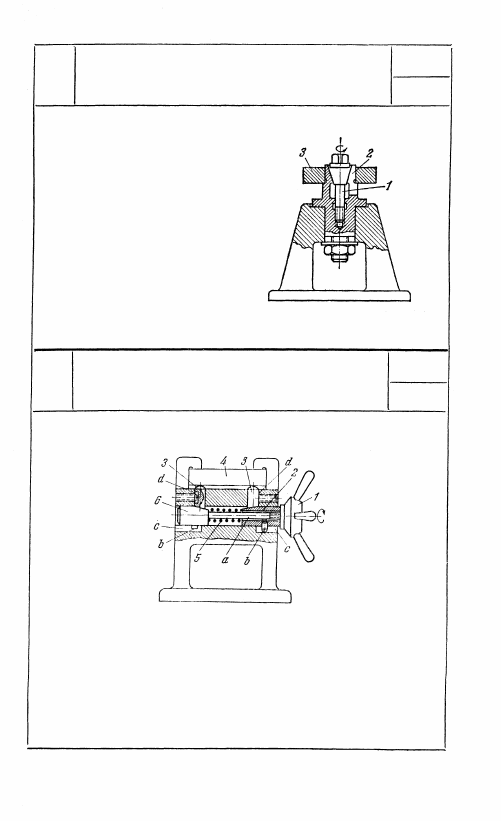

При вращении винта 1 разрез-

ная втулка 2 зажимает изделие 3.

Звено 1 входит в винтовую пару с болтом а клина 6, проходящим

через отверстие в клине 2. Клинья 2 и 6 упираются в штыри b,

скользящие в неподвижных направляющих с. Клинья 2 и 6

скользят по упорам 3. При повороте звена 1 клинья 2 и 6 зажи-

мают изделие 4, перемещая упоры 3, скользящие вдоль на-

правляющих d. Пружина 5 возвращает правый клин 2 и болт а

с клином 6 в исходное положение.

125

228

винто-клиновой ЗАЖИМ

ПР

33

227

ВИНТО-КЛИНОВОЙ ЗАЖИМ

ПР

33

229

ВИНТО-КЛИНОВОЙ ЗАЖИМ

ПР

33

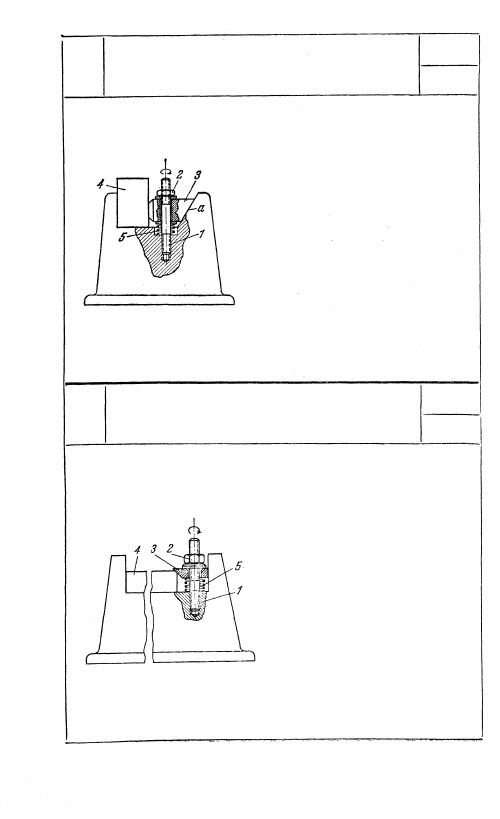

Гайка 2 входит в винтовую пару

с болтом 1, принадлежащим стойке.

Болт 1 посажен в отверстие в кли-

не 3 с некоторым зазором. Скосом а

клин 3 скользит по неподвижному

звену. Зажим детали 4 произво-

дится клином 3 при повороте гай-

ки 2. Пружина 5 возвращает клин 3

в исходное положение.

230

ВИНТО-КЛИНОВОЙ ЗАЖИМ

ПР

33

Гайка 2 входит в винтовую

пару с болтом 1, принадлежа-

щим стойке, который проходит

через отверстие в клине 3.

Зажим детали 4 производится

клином 3 при вращении гайки 2.

Пружина 5 возвращает клин 3

в исходное положение.
