212

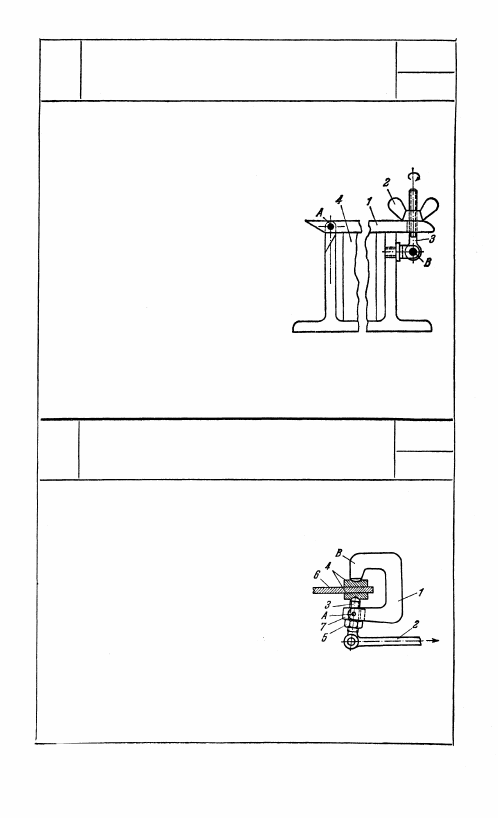

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

Звено 1, вращающееся вокруг непод-

вижной оси А, имеет отверстие, в кото-

рое проходит с некоторым зазором

болт 3, вращающийся вокруг непод-

вижной оси В. Барашек 2 входит в вин-

товую пару с болтом 3. Зажим детали 4

между звеном 1 и станиной произво-

дится вращением барашка 2.

213

РЫЧАЖНО-ВИНТОВОЙ ЗАЖИМ

ПР

33

Скоба 1 выступом В упирается в верхнюю

подушку 4. Винт 3 проходит через де-

таль 7, которая свободно вращается во-

круг оси А. Конец винта 3 упирается в

нижнюю подушку 4. При движении зве-

на 2 в направлении стрелки подушки 4

зажимают лист 6. Положение винта 3

регулируется гайкой 5.

119

33

214

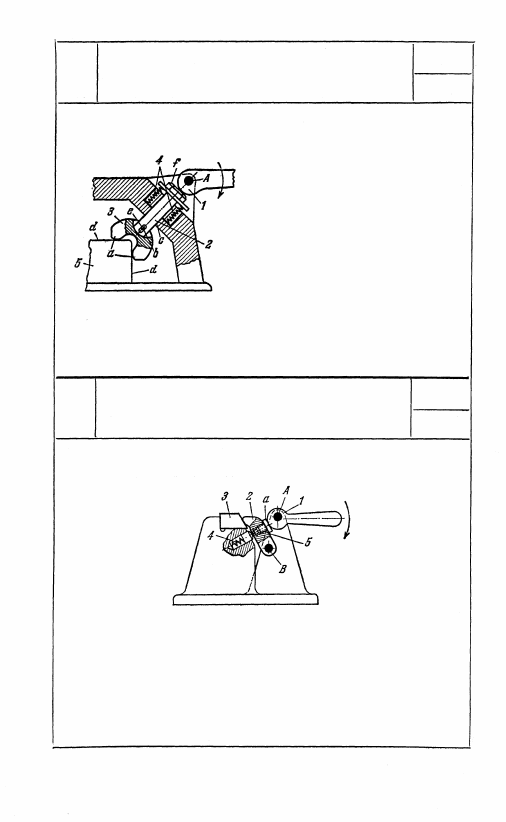

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Ручка с круглым эксцентриком 1

вращается вокруг неподвижной

оси А. Эксцентрик 1 скользит по

головке f звена 2. Звено 2 сколь-

зит в неподвижной направляющей с.

Скоба 3 имеет палец b, скользя-

щий в направляющей е звена 2.

Скоба 3 выступами а воздействует

на грани d детали 5. При повороте

эксцентрика 1 в направлении

стрелки давление передается через

звено 2 скобе 3, которая зажимает

деталь 5. При повороте эксцентрика 1 в обратном направле-

нии пружины 4 освобождают деталь 5.

Рычаг 2 вращается вокруг неподвижной оси В. Ручка с круглым

эксцентриком 1 вращается вокруг неподвижной оси A и сколь-

зит по шляпке а винта 5, ввернутого в рычаг 2. При повороте

ручки 1 в направлении стрелки рычаг 2 зажимает изделие 3.

Пружина 4 возвращает рычаг 2 в исходное положение. Регули-

ровка зажима осуществляется винтом 5.

120

215

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

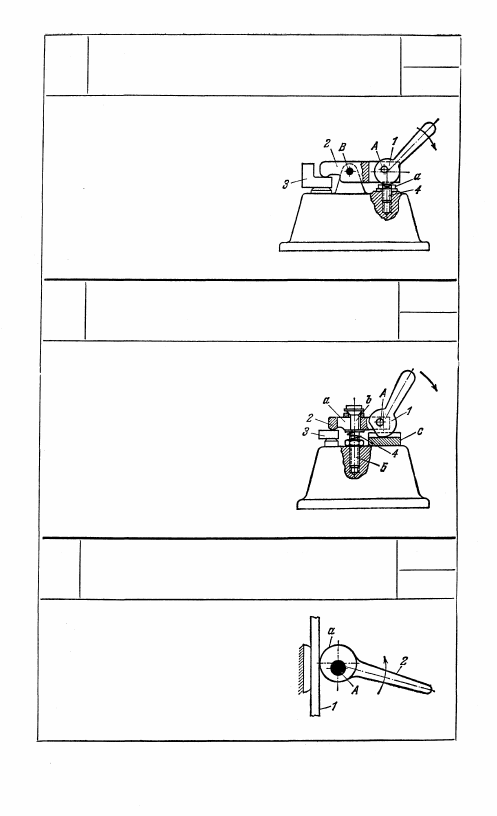

216

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Рычаг 2 вращается вокруг непод-

вижной оси В. Ручка с круглым экс-

центриком 1 вращается вокруг оси

А, принадлежащей рычагу 2, и

скользит по шляпке а винта 4.

При повороте ручки 1 в направле-

нии стрелки рычаг 2 зажимает

изделие 3. Регулировка зажима

осуществляется винтом 4.

217

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Рычаг 2 имеет паз а, который может

скользить по верхней части b винта 5.

Ручка с эксцентриком 1 вращается

вокруг оси А, принадлежащей ры-

чагу 2, и скользит по неподвижной

направляющей с. При повороте руч-

ки 1 в направлении стрелки рычаг 2

зажимает изделие 3. Пружина 4 воз-

вращает рычаг 2 в исходное положе-

ние. Регулировка зажима осуществля-

ется винтом 5.

218

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Рычаг 2, вращающийся вокруг непод-

вижной оси A, заканчивается круговым

эксцентриком а. Зажим объекта 1

производится поворотом рычага 2 в на-

правлении, указанном стрелкой.

121

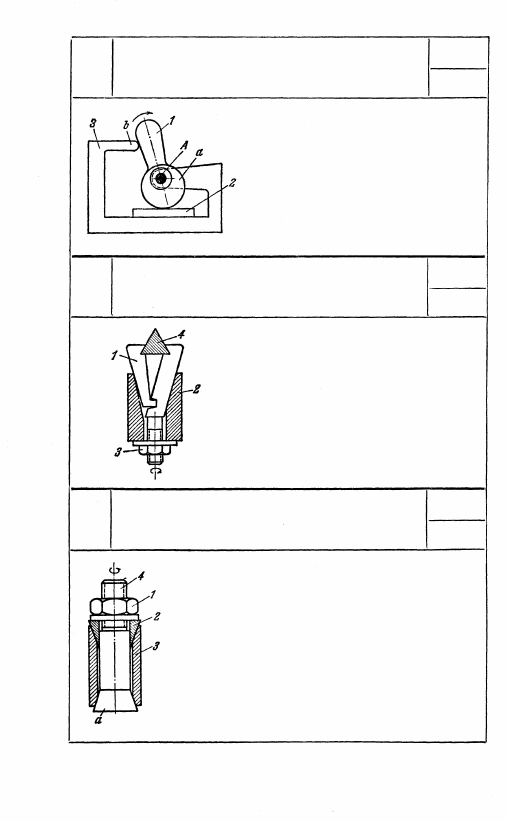

219

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Рычаг 1, имеющий эксцентрик а, вра-

щается вокруг неподвижной оси А

и прижимает деталь 2 к стойке 3.

Выступ b служит упором для ры-

чага 1.

220

КЛИНОВОЙ ЗАЖИМ С ВИНТОВОЙ ПАРОЙ

ПР

33

Разрезной круглый клин 1 входит

в коническую втулку 2. При навинчи-

вании гайки 3 половинки клина за-

жимают деталь 4.

221

КЛИНОВОЙ РАЗЖИМ С ВИНТОВОЙ

ПАРОЙ

ПР

33

Болт 4 заканчивается конусом а. Разжим раз-

резной втулки 3 производится завинчиванием

гайки 1.При этом клинья 2 входят во втулку 3

и разжимают ее.

122
