При вращении гайки 1

винт 2 зажимает изде-

лие 3. Для возможности

отвода винта без враще-

ния гайки предусмотрен

откидной упор 4, вращаю-

щийся вокруг оси х—х.

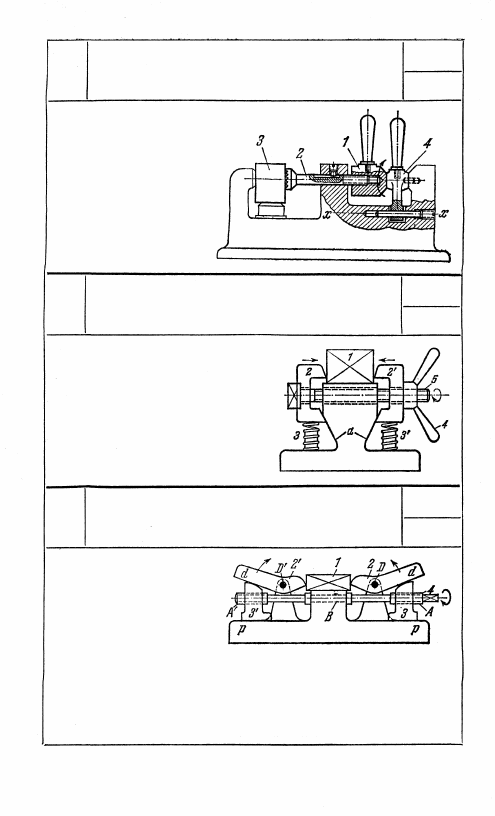

Зажим детали 1 производится звень-

ями 2 и 2', которые при повороте

гайки 4, навернутой на болт 5,

сближаются, скользя своими гра-

нями по направляющим а стойки и

сжимая при этом пружины 3 и 3'.

205

ВИНТОВОЙ КУЛАЧКОВЫЙ ЗАЖИМ

ПР

33

Звенья 3 и 3' скользят

по неподвижной направ-

ляющей р—р и входят

в винтовые пары А и А'

со звеном 4, входящим во

вращательную пару В с

неподвижным звеном. Ку-

лачки 2 и 2' вращаются вокруг неподвижных осей D и D' и со-

прикасаются прямолинейной частью d с профилированной

частью звеньев 3 и 3'. Зажим детали 1 производится кулачками

2 и 2', вращающимися под действием кулачков 3 и 3', имеющих

левую и правую резьбы и перемещающихся по направляющей

р—р при вращении звена 4.

115

203

ВИНТОВОЙ ЗАЖИМ

С ОТКИДНЫМ УПОРОМ

ПР

33

204

ВИНТОВОЙ ЗАЖИМ

ПР

33

206

ВИНТО-РЫЧАЖНЫЙ ЦЕНТРИРУЮЩИЙ

ЗАЖИМ

ПР

33

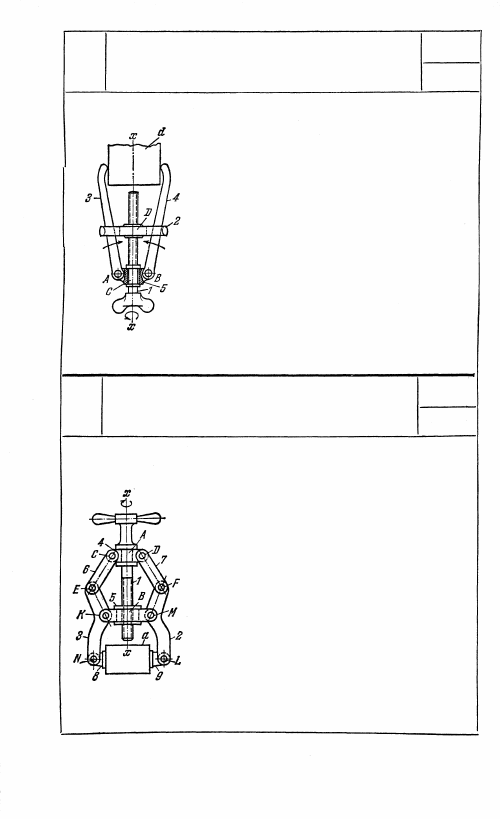

Звено 1 вращается вокруг оси x—х и входит

во вращательную пару С со звеном 5 и вин-

товую пару D со звеном 2. Звенья 3 и 4 вхо-

дят во вращательные пары А и В со звеном 5

и проходят со значительным зазором через

отверстия звена 2. Зажим изделия d осущест-

вляется вращением звена 1.

207

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 вращается вокруг оси х—х и входит

во вращательную пару А со звеном 4 и

в винтовую пару В со звеном 5. Звенья 6 и 7

входят во вращательные пары С, D и E, F

со звеном 4 и звеньями 3 и 2. Звенья 3 и 2

входят во вращательные пары K и М со зве-

ном 5 и имеют губки 8 и 9, шарнир но присое-

диненные в точках N и L. Зажим изделия а

осуществляется вращением звена 1.

116

208

ВИНТОВОЙ ЗАЖИМ

ПР

33

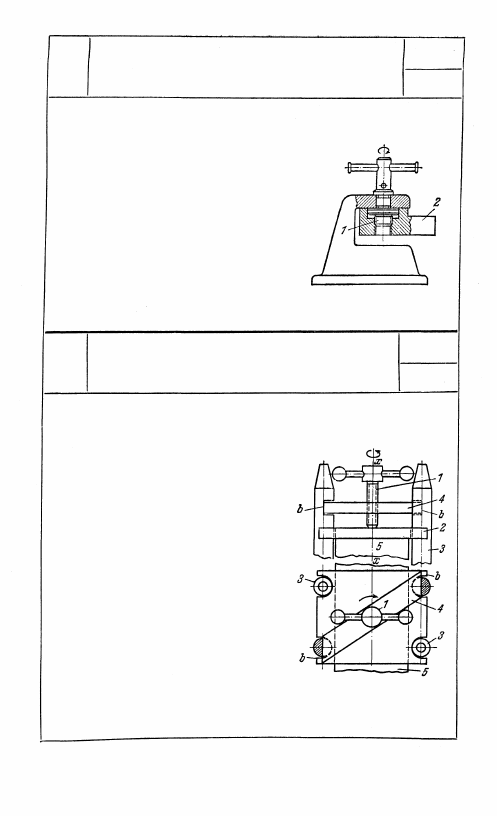

При вращении винта 1 изделие 2 при-

тягивается к опорной поверхности.

209

ВИНТОВОЙ ЗАЖИМ

ПР

33

Зажим детали 5 производится колодкой

2 при вращении винта 1 вокруг непод-

вижной оси х—х. Колодка 2 скользит

по цилиндрическим стойкам 3, как по

направляющим. Верхняя колодка 4

входит в прорези b стойки и служит

гайкой для винта 1.

117

210

ВИНТОВОЙ ЗАЖИМ

ПР

33

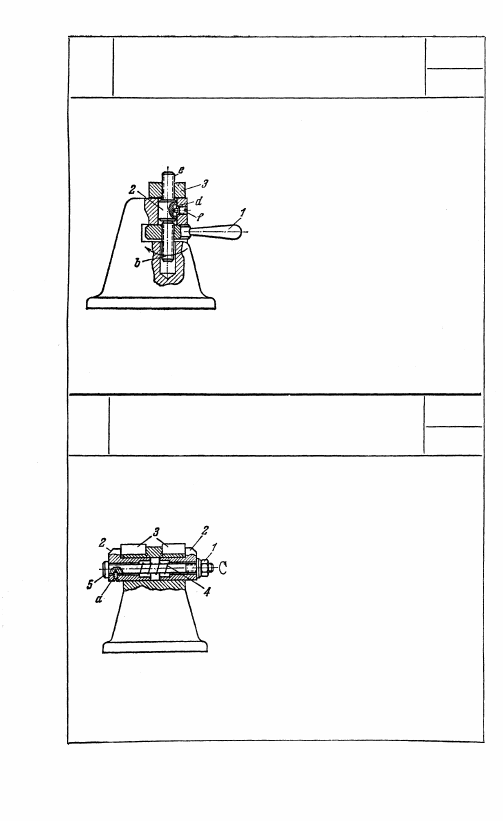

Звено 1 входит в винтовую пару со

шпилькой b звена 2. Звено 2 на-

правляющей d скользит по штырю f,

принадлежащему стойке. Зажимае-

мое изделие 3 навертывается на

шпильку е звена 2. При повороте

рычага 1 звено 2 притягивает

изделие 3 к опорной поверхности.

211

ВИНТОВОЙ ЗАЖИМ

ПР

33

Ползуны 2 скользят по неподвижной

направляющей. Болт 5 свободно про-

ходит через отверстие правого ползуна

2 и соединяется с левым посредством шу-

рупа а. При вращении гайки 1 пол-

зуны 2 зажимают изделия 3, преодоле-

вая сопротивление пружины 4, которая

возвращает ползуны в исходное поло-

жение.

118
