Механизмы в современной технике (Артоболевский) - часть 26

184

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

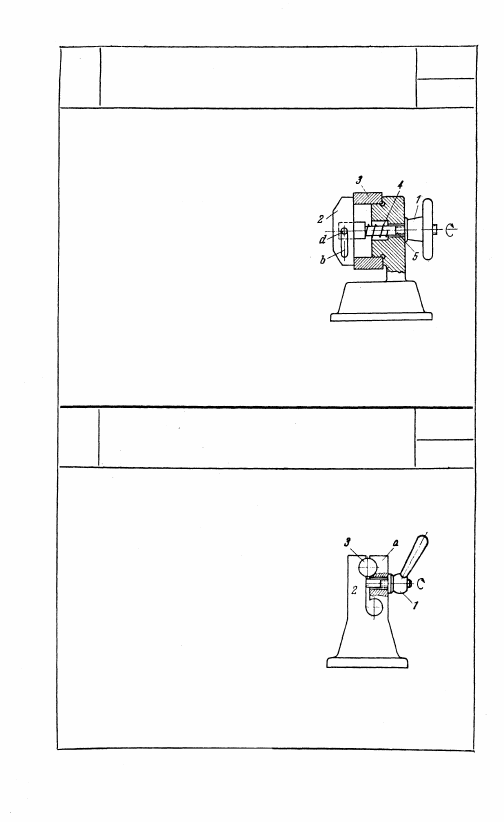

Гайка 1 входит в винтовую пару с бол-

том 5, на конце которого имеется па-

лец d, входящий в прорезь b планки 2.

При вращении гайки 1 планка 2 за-

жимает изделие 3. Пружина 4 возвра-

щает планку 2 в исходное положение.

При смене изделия планку 2 протяги-

вают вдоль прорези b и поворачивают

вокруг пальца d.

185

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 входит в винтовую пару с бол-

том 2, жестко скрепленным с непод-

вижным звеном. При вращении гайки 1

пружинящая часть а стойки зажимает

изделие 3.

107

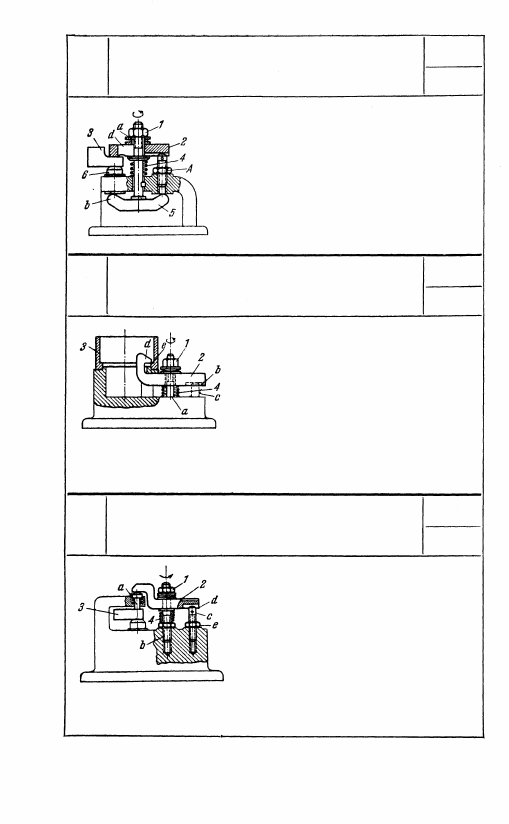

Гайка 1 входит в винтовую пару с бол-

том а звена 5. Звено 5 концом b воздей-

ствует на деталь 6. Рычаг 2 имеет прорезь

d, которая скользит по болту а. При вра-

щении гайки 1 изделие 3 зажимается между

деталью 6 и рычагом 2. Пружина 4 служит

для отвода рычага 2 в исходное положе-

ние. Регулировка устройства осущест-

вляется винтовой парой A.

Гайка 1 входит в винтовую пару с бол-

том а, принадлежащим неподвижному

звену. Рычаг 2 свободно посажен на

болт а и имеет прорезь b, скользящую

по штифту с. Между болтом а и рыча-

гом 2 имеется значительный зазор.

Рычаг 2 имеет крючок d, захватыва-

ющий буртик е зажимаемого изделия 3. При вращении гайки 1

рычаг 2 зажимает изделие 3. Пружина 4 служит для отвода ры-

чага 2 в исходное положение.

Гайка 1 входит в винтовую пару с бол-

том b, принадлежащим неподвижному

звену. Рычаг 2 свободно посажен на

болт b и имеет прорезь d, скользящую

по болту с, жестко связанному с не-

подвижным звеном. При вращении

гайки 1 рычаг 2 посредством упора а

зажимает изделие 3. Пружина 4 слу-

жит для отвода рычага 2 в исходное положение. Регулировка

устройства осуществляется болтом с с гайкой е.

108

188

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

187

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

186

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

189

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

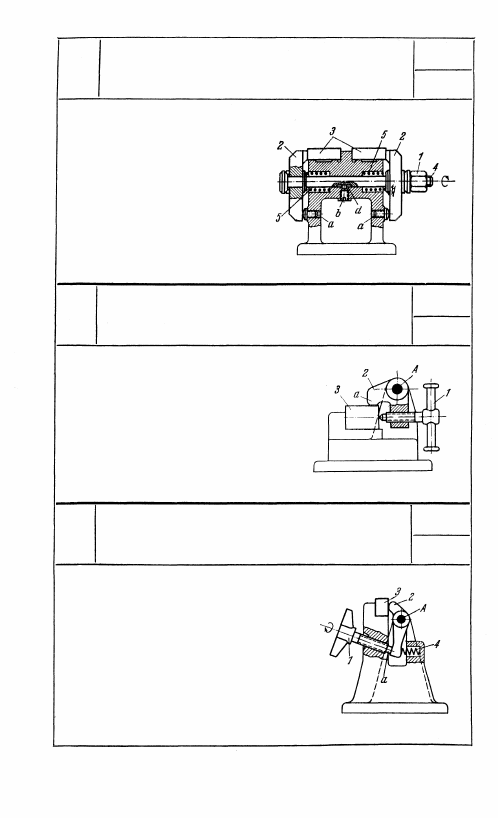

Гайка 1 входит в винтовую пару

с болтом 4, на который посажены

рычаги 2, упирающиеся одним

концом в зажимаемое изделие 3,

а другим концом в штифты а.

Болт 4 прорезью d скользит по

штифту b. При вращении гайки 1

рычаги 2 зажимают изделия 3.

Пружины 5 служат для отвода

рычагов 2 в исходное поло-

жение.

190

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 входит в винтовую пару

с рычагом 2, вращающимся вокруг

неподвижной оси А. Рычаг 2, упи-

раясь своим концом а в изделие 3,

зажимает его при вращении звена 1.

191

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 входит в винтовую пару с не-

подвижным звеном и концом а упи-

рается в двуплечий рычаг 2, вращаю-

щийся вокруг неподвижной оси А.

При вращении звена 1 рычаг 2 за-

жимает изделие 3. Пружина 4 служит

для отвода рычага 2 в исходное по-

ложение.

109

192

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

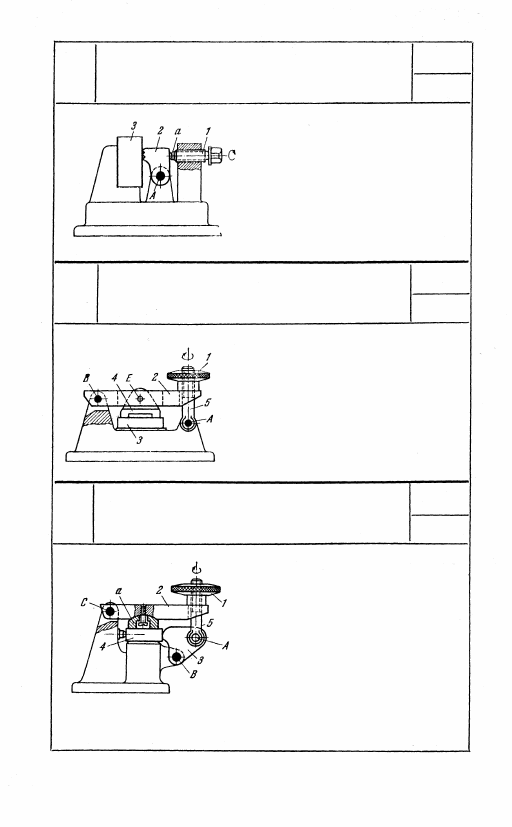

Звено 1 входит в винтовую пару

с неподвижным звеном и своим кон-

цом а упирается в рычаг 2, враща-

ющийся вокруг неподвижной оси А.

При вращении звена 1 рычаг 2

зажимает изделие 3.

193

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 входит в винтовую пару со

звеном 5, вращающимся вокруг непод-

вижной оси А. Рычаг 2 вращается

вокруг неподвижной оси В. Звено 5

проходит через отверстие в звене 2

со значительным зазором. Звено 4

входит во вращательную пару Е с ры-

чагом 2. При вращении звена 1 звено 4

зажимает изделие 3.

194

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 входит в винтовую пару со

звеном 5, входящим во вращатель-

ную пару А со звеном 3. Звено 3

вращается вокруг неподвижной оси

В. Рычаг 2 вращается вокруг не-

подвижной оси С. Звено 5 проходит

через отверстие в звене 2 со значи-

тельным зазором. При вращении

звена 1 рычаги 2 и 3 зажимают

изделие 4. Для равномерного зажима изделия рычаг 2 снабжен

самоустанавливающейся пятой a.

110
