167

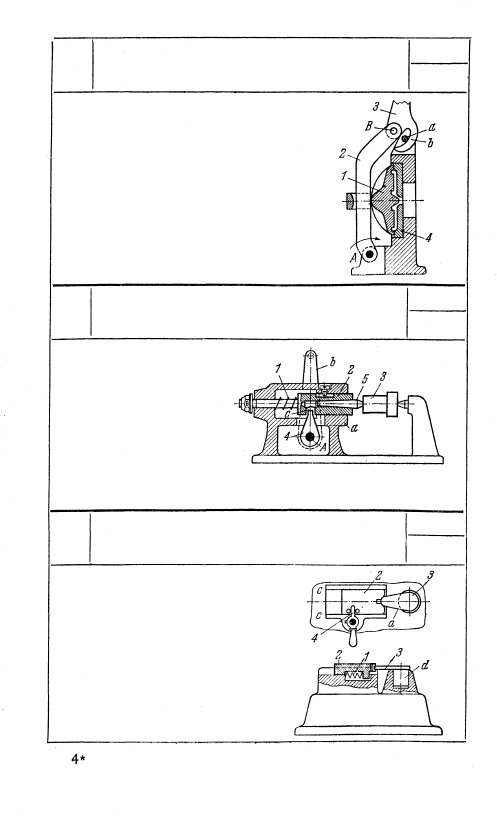

РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Рычаг 2 вращается вокруг неподвижной

оси А. Звено 3 входит во вращательную

пару с рычагом 2 и оканчивается крюч-

ком b, который при повороте звена 3

скользит по неподвижному пальцу а. При

этом рычаг 2 деталью 1, свободно скользя-

щей по рычагу 2, зажимает деталь 4.

168

РЫЧАЖНЫЙ ЗАЖИМ С ПОЛЗУНОМ

ПР

33

Ползун 2 скользит в не-

подвижных направляю-

щих а стойки и имеет

круглый конический стер-

жень 5. Изделие 3 зажи-

мается ползуном 2 под

действием пружины 1. Ры-

чаг 4 с ручкой b вращает-

ся вокруг неподвижной

оси А и имеет головку с,

скользящую в вырезе ползуна 2. Рычаг 4 служит для отвода

ползуна 2 в исходное положение.

169

РЫЧАЖНЫЙ ЗАЖИМ С ПОЛЗУНОМ

ПР

33

Изделие 3 имеет хвостовик d, вхо-

дящий в неподвижную стойку,

и кронштейн а. Ползун 2 сколь-

зит в неподвижных направляющих

с — с. Изделие 3 зажимается с по-

мощью рычага 4 ползуном 2 под

действием пружины 1. Рычаг 4

служит также для отвода ползуна

в исходное положение.

99

170

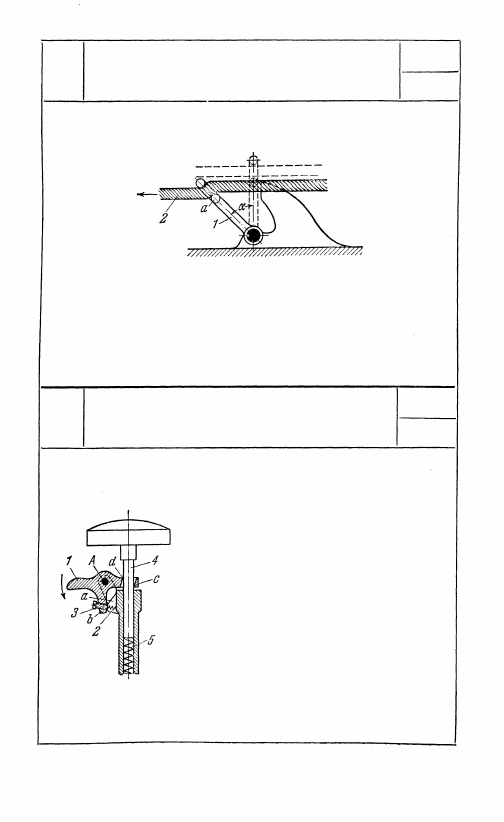

РЫЧАЖНЫЙ ЗАЖИМ ДЛЯ КАНАТОВ

ПР

33

Рычаг 1 оканчивается кольцом а, внутренний диа-

метр которого равен диаметру каната. Зажим ка-

ната 2 осуществляется поворотом рычага 1 из вер-

тикального положения на угол а, величина которого

зависит от силы трения между канатом и кольцом а.

171

РЫЧАЖНЫЙ ЗАЖИМ

ЗУБОВРАЧЕБНОГО КРЕСЛА

ПР

33

Рычаг 1, вращающийся вокруг неподвиж-

ной оси А, имеет отросток b, в который

ввинчивается винт 3, сжимающий пру-

жину 2. В отростке с рычага 1 имеется

косое отверстие d, в котором скользит

стержень 4, подпружиненный пружиной 5.

Рычаг 1 под действием пружины 2 пере-

кашивает стержень 4 и фиксирует его

в заданном положении. При повороте

вокруг оси А рычаг 1 доходит до упора а,

при этом перекос исчезает, и стержень 4

под действием пружины 5 поднимается

вверх. Меняя затяжку пружины 2 вин-

том 3, можно регулировать величину

перекашивающего момента.

100

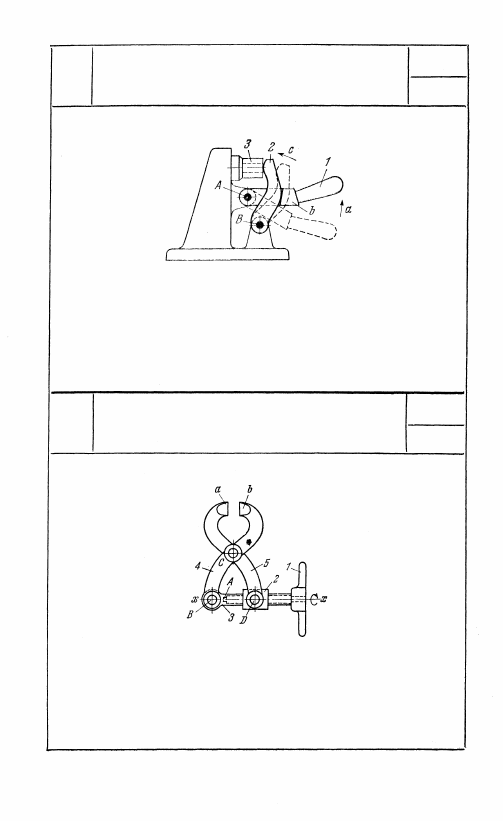

Рычаг 1, вращающийся вокруг неподвижной оси A, имеет упор b.

Рычаг 2, вращающийся вокруг неподвижной оси В, своим внеш-

ним профилем соприкасается с упором b. При вращении рычага 1

в направлении стрелки а упор b поворачивает рычаг 2 в напра-

влении стрелки с, зажимая изделие 3. Исходное положение рыча-

гов 1 и 2 указано штриховой линией.

Звено 1 входит в винтовую пару со звеном 2 и во вращательную

пару А со звеном 3. Звенья 4 и 5 входят во вращательную пару С.

Звено 3 входит во вращательную пару В со звеном 4, а звено 2 —

во вращательную пару D со звеном 5. Зажим изделия губками а

и b осуществляется вращением звена 1 вокруг оси х — х.

101

172

РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

173

ВИНТО-РЫЧАЖНЫЕ ТИСКИ

ПР

33

174

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

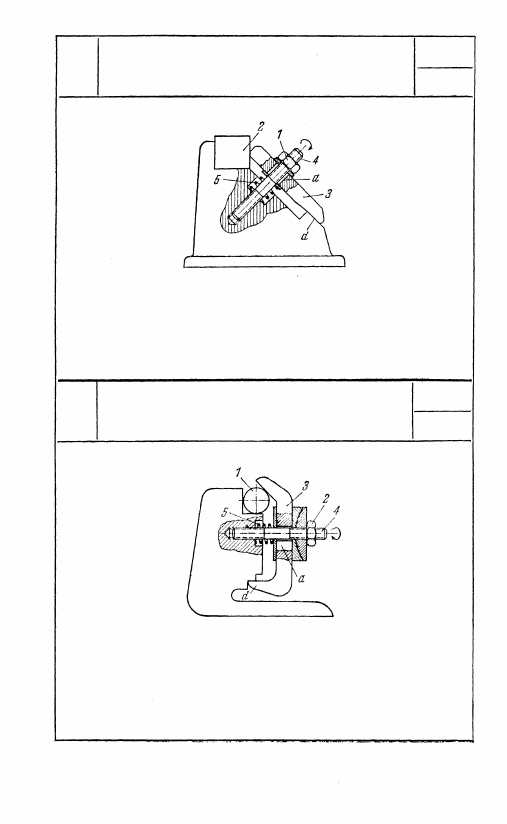

Гайка 1 входит в винтовую пару с болтом 4, неподвижно укреп-

ленным в стойке. Болт 4 с зазором проходит сквозь отверстие а

в звене 3. Звено 3 может скользить по плоскости d стойки. Зажим

детали 2 производится звеном 3 при вращении гайки 1. Пружина 5

возвращает звено 3 в исходное положение.

175

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Гайка 2 входит в винтовую пару с болтом 4, один ксшец которого

неподвижно укреплен в стойке. Болт 4 проходит сквозь прорезь а

в рычаге 3. Нижний конец рычага 3 имеет лапку d, фиксирую-

щую положение рычага 3. Зажим детали 1 производится рыча-

гом 3 при вращении гайки 2. Пружина 5 возвращает рычаг 3

в исходное положение.

102
