Механизмы в современной технике (Артоболевский) - часть 22





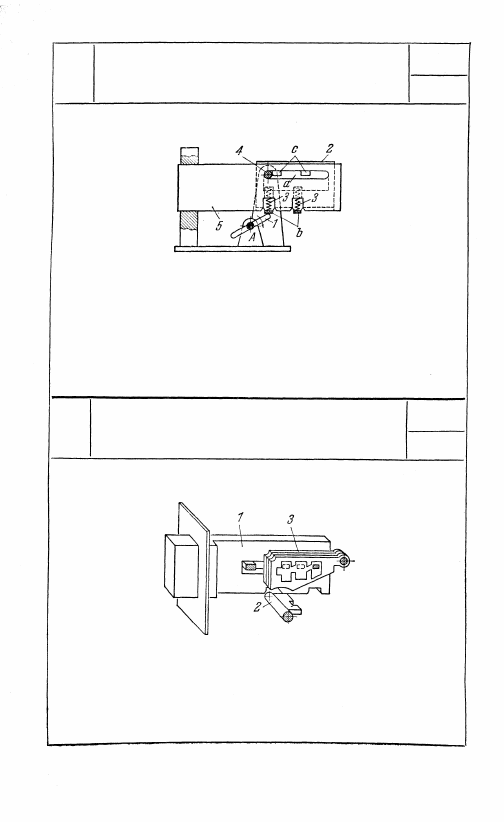

Ключ 1 вращается вокруг неподвижной оси А. Пластинка 2

имеет выступы с и лапки b. Между лапками b и запором 5 замка

заключены пружины 3. При повороте ключа 1 бородка ключа

упирается в лапки b, пластинка 2 скользит вверх, преодолевая

сопротивление пружины 3, выступы с поднимаются и запор 5

скользит по неподвижному пальцу 4, осуществляя закрытие

замка.

Перемещение звена 1 возможно только при соответствии выступов

и впадин ключa 2 профилям пластинок 3. Ключ и его положение

относительно пластинок 3 показаны условно.

91

150

РЫЧАЖНЫЙ МЕХАНИЗМ

ДВЕРНОГО ЗАМКА

ПР

Р

149

РЫЧАЖНЫЙ ЗАМОК

ПР

Р

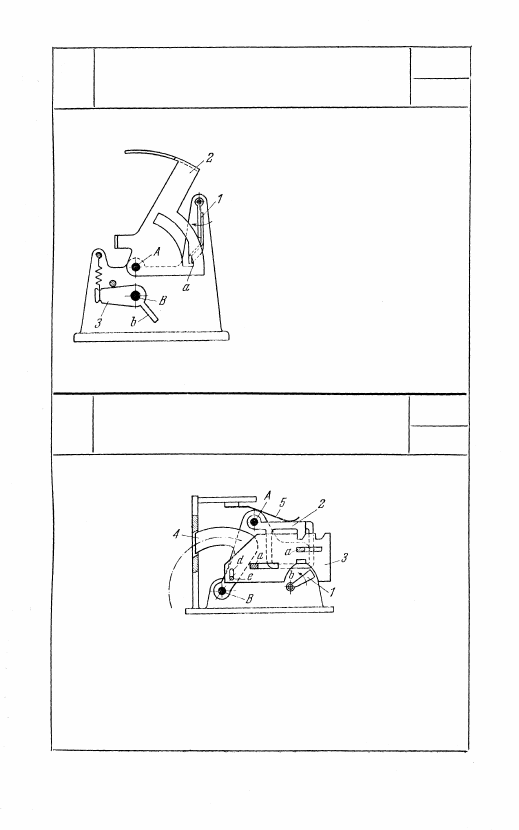

При повороте рычага 1 в направле-

нии стрелки освобождается выступ а

заслонки 2, которая, поворачиваясь

вокруг неподвижной оси А, ло-

жится на упорное звено 3. Чтобы

возвратить заслонку 2 в исходное

положение, звено 3 поворачивают

вокруг неподвижной оси B, подни-

мая пальцем b заслонку до положе-

ния, показанного на чертеже.

152

РЫЧАЖНЫЙ МЕХАНИЗМ ЗАМКА

ПР

При повороте ключа 1 звено 2, преодолевая сопротивление пру-

жины 5 и поворачиваясь вокруг неподвижной оси А, освобождает

звено 3. Ключ 1, воздействуя на профиль b, перемещает звено 3

прямолинейно вдоль неподвижных пальцев а. В прорези d звена 3

скользит палец е и рычаг 4, поворачиваясь вокруг неподвиж-

ной оси В, производит запирание замка.

92

151

РЫЧАЖНЫЙ МЕХАНИЗМ

ПАДАЮЩЕЙ ЗАСЛОНКИ

ПР

Р

Р

2. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (153—234)

153

РЫЧАЖНЫЙ ГАЗОВЫЙ КЛЮЧ

ПР

33

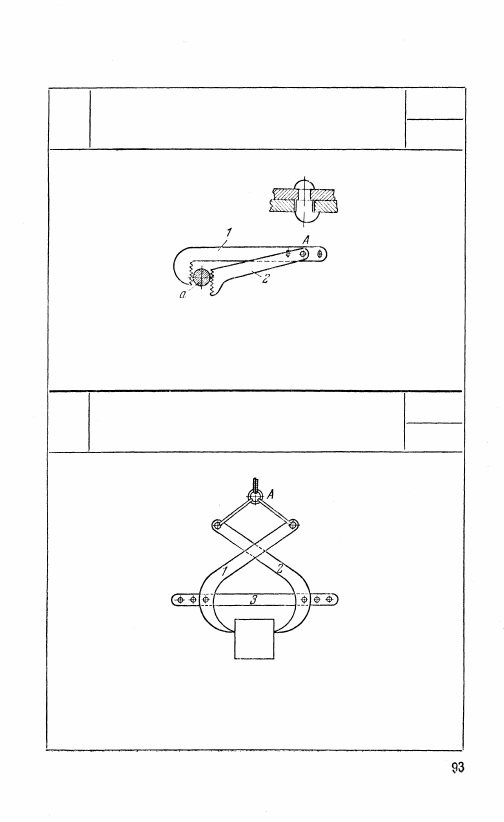

Шарнир А рычага 2 можно переставлять в зависимости от раз-

меров захватываемой трубы или прутка а. Для удобства переста-

новки шарнир выполнен в виде крючкообразного шипа, выходя-

щего из прорези рычага 1 при повороте на 90°.

154

РЫЧАЖНЫЙ ЗАХВАТ

ПР

33

Захват поднимаемого груза происходит при движении кольца А

вверх. Механизм допускает регулировку на величину захватывае-

мого объекта перестановкой рычагов 1 и 2 в различные точки

звена 3.

155

РЫЧАЖНЫЙ ЗАКЛИНИВАЮЩИЙСЯ ЗАХВАТ

ПР

33

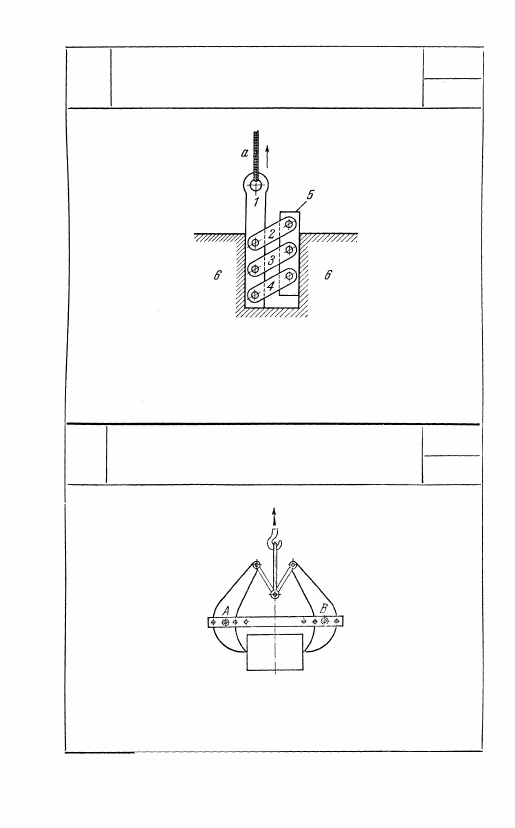

При перемещении каната а звено 1 посредством

промежуточных звеньев 2, 3 и 4 заклинивает звено 5

в захватываемом объекте 6. Заклинивание обеспе-

чивается силами трения, возникающими между ще-

ками звеньев 1 и 5 и объектом 6.

156

РЫЧАЖНЫЙ ЗАХВАТ

ПР

33

Захват поднимаемого груза происходит при дви-

жении крюка вверх. Шарниры A и B перестанавли-

ваются в зависимости от размера груза.

94
