176

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

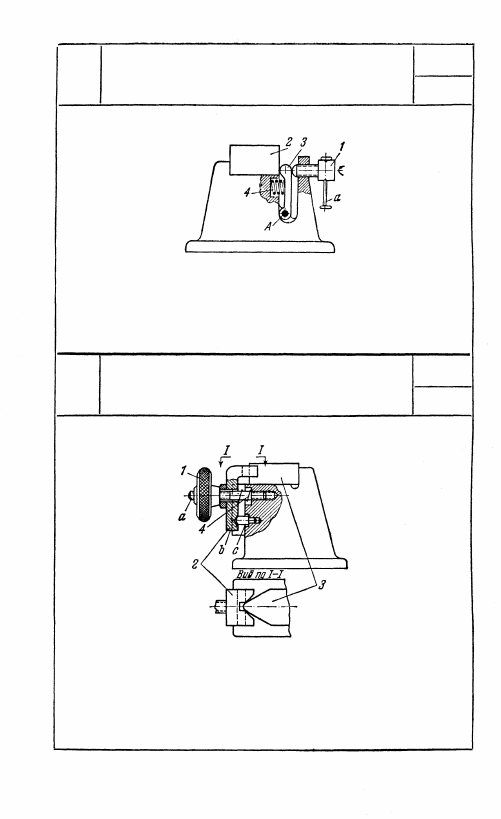

Звено 1 входит в винтовую пару со стойкой, упираясь своим кон-

цом в рычаг 3, вращающийся вокруг неподвижной оси A. Зажим

детали 2 производится рычагом 3 при вращении рукоятки а

звена 1. Пружина 4 возвращает рычаг 3 в исходное положение.

Гайка 1 входит в винтовую пару с неподвижным болтом а, на

который надет с некоторым зазором рычаг 2, нижний конец b

которого опирается на штырь с. При вращении гайки 1 рычаг 2

зажимает изделие 3. Пружина 4 возвращает рычаг 2 в исходное

положение.

103

177

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

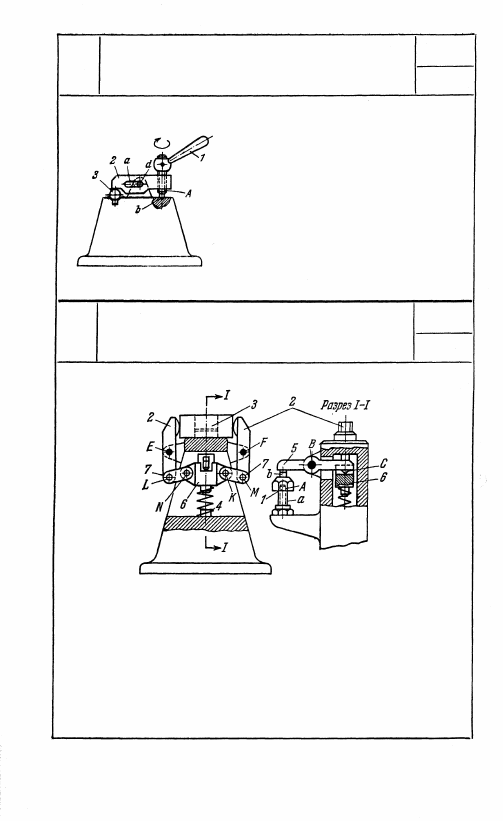

Звено 1 входит в винтовую пару А

с рычагом 2, и своим концом b упи-

рается в гнездо стойки. Рычаг 2 имеет

прорезь а, скользящую по неподвиж-

ному пальцу d. При вращении звена 1

рычаг 2 зажимает изделие 3.

Гайка 1 входит в винтовую пару A с неподвижным болтом а и

имеет шляпку b, которая скользит по рычагу 5, вращающемуся

вокруг неподвижной оси В. Рычаг 5 в точке С надавливает на

звено 6, подпружиненное пружиной 4. Звенья 7 входят во вра-

щательные пары N к К со звеном 6 и L и М со звеньями 2, вра-

щающимися вокруг неподвижных осей Е и F. При вращении гай-

ки 1 рычаг 5 нажимает на звено 6. Движение звена 6 через звенья

7 передается на звенья 2, которые зажимают изделие 3. Пружи-

на 4 возвращает звенья 2 в исходное положение.

104

178

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

179

ВИНТО-РЫЧАЖНЫЙ

МЕХАНИЗМ ЗАЖИМА

ПР

33

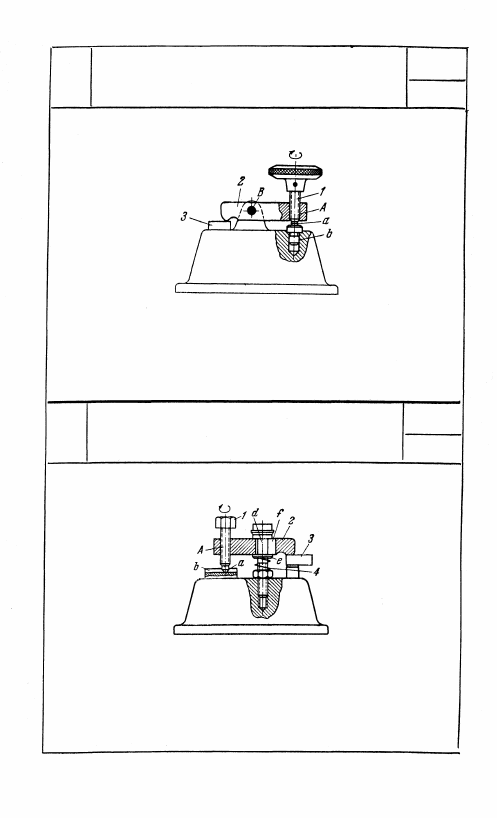

Звено 1 входит в винтовую пару А с рычагом 2, вращающимся

вокруг неподвижной оси В, и своим концом а скользит по пло-

ской шляпке детали b. При вращении звена 1 рычаг 2 зажимает

деталь 3.

Звено 1 входит в винтовую пару А с рычагом 2, скользя своим

концом а по неподвижной плоскости b стойки. Болт d свободно

скользит в прорези f рычага 2. Шайба е подпружинивается пру-

жиной 4. При вращении звена 1 рычаг 2 зажимает изделие 3.

Пружина 4 возвращает рычаг 2 в исходное положение,

105

181

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

180

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

182

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

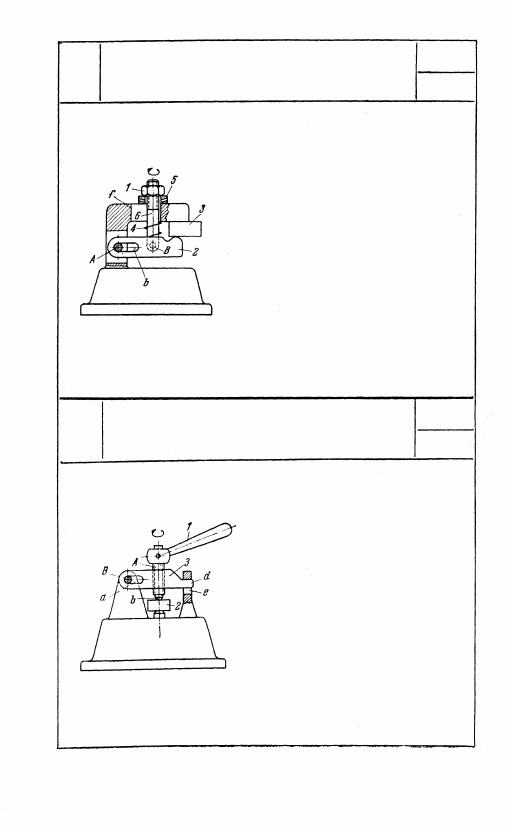

Гайка 1 входит в винтовую пару с бол-

том 6, входящим во вращательную

пару В со звеном 2. Рычаг 2 имеет

прорезь b, которой он скользит по

неподвижному пальцу А. Болт 6 сво-

бодно скользит в прорези f неподвиж-

ного звена. Шайба 5 свободно поса-

жена на болт 6. При вращении гайки 1

рычаг 2 зажимает изделие 3. Пружина 4

возвращает рычаг 2 в исходное поло-

жение.

183

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 входит в винтовую пару А

с рычагом 3, имеющим прорезь a,

скользящую по неподвижному паль-

цу В. Конец d рычага 3 свободно

входит в прорезь е неподвижного

звена. При вращении звена 1 из-

делие 2 зажимается концом b зве-

на 1. Прорезь а позволяет переме-

щать рычаг 3 вдоль прорези и отки-

дывать его вместе со звеном 1.

106
