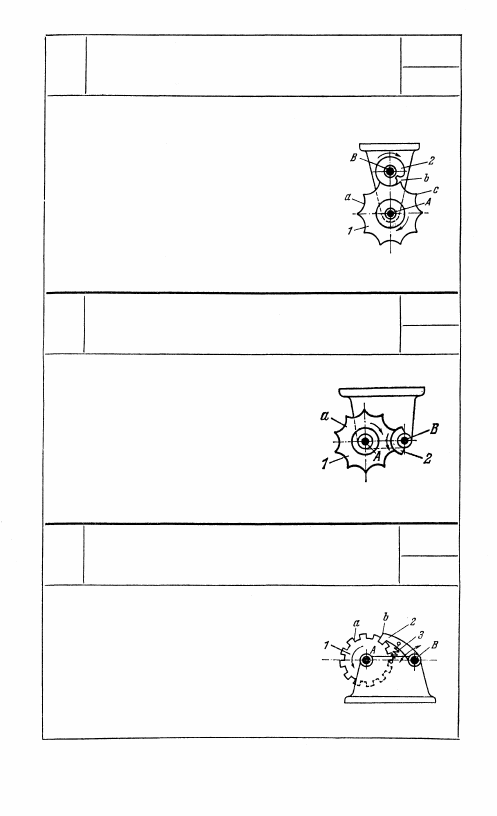

250

ДИСКОВЫЙ СТОПОР

ПР

03

Звено 7, вращающееся вокруг неподвижной

оси А, имеет вырезы a, радиус кривизны

которых равен радиусу диска 2, вращаю-

щегося вокруг неподвижной оси В. Звено 1

застопоривается при вхождении диска 2

в вырезы а. Вырез b в диске 2 дает возмож-

ность выступам с звена 1 для прохода, и

звено 1 поворачивается на один вырез.

251

СЕГМЕНТНЫЙ СТОПОР

ПР

03

Звено 1, вращающееся вокруг неподвиж-

ной оси А, имеет вырезы а, радиус кри-

визны которых равен радиусу сегмента 2,

вращающегося вокруг неподвижной оси

В. Звено 1 застопоривается при вхожде-

нии сегмента 2 в вырезы а.

252

РЫЧАЖНЫЙ СТОПОР

ПР

03

Звено 1, вращающееся вокруг неподвиж-

ной оси А, имеет вырезы а. Рычаг 2 с вы-

ступом b, вращающийся вокруг непод-

вижной оси В, находится под действием

пружины 3. Звено 1 застопоривается при
вхождении выступа b в вырезы а.

135

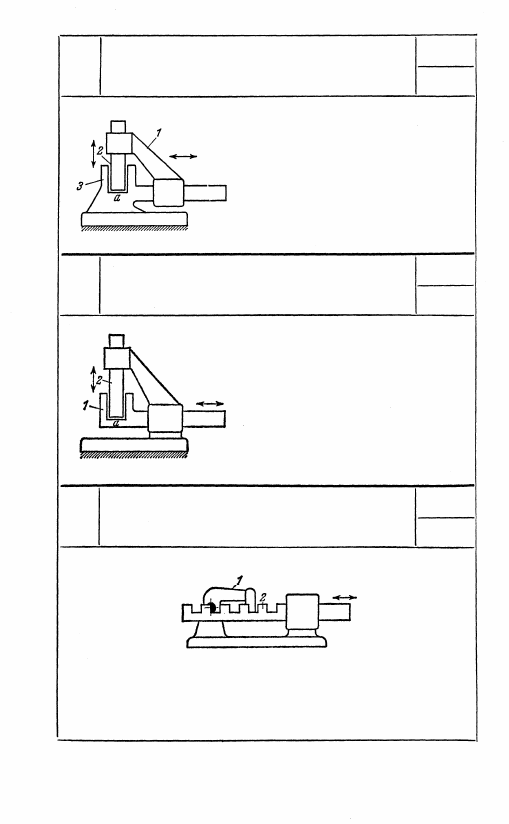

253

ПРИЗМАТИЧЕСКИЙ СТОПОР

ПР

03

Звено 1 застопоривается при вхож-

дении призматического звена 2 в

прорезь а звена 3.

254

ПРИЗМАТИЧЕСКИЙ СТОПОР

ПР

03

Звено 1 застопоривается при вхож-

дении призматического звена 2 в

прорезь а звена 1.

255

РЫЧАЖНЫЙ СТОПОР

ПР

03

Рейка 2 стопорится при вхождении рычага 1, вра-

щающегося вокруг неподвижной оси, в один из ее

пазов. Между рычагом и пазом имеется зазор,

обеспечивающий возможность вхождения стопора

в паз.

136

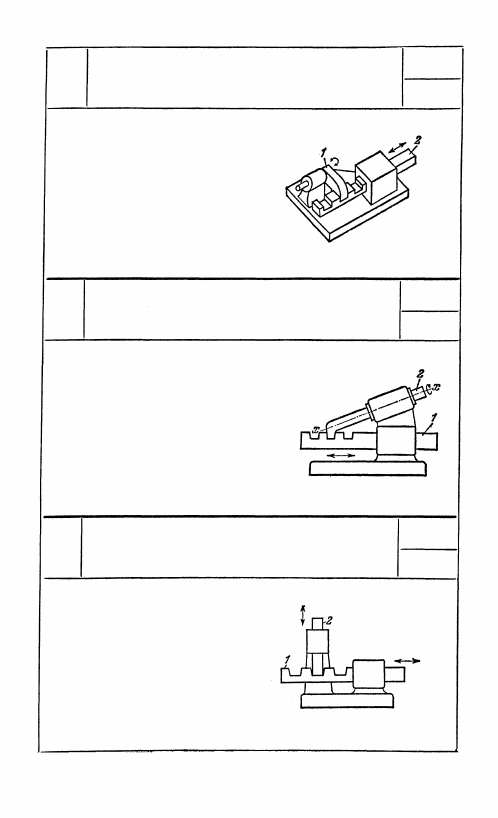

256

РЫЧАЖНЫЙ СТОПОР

ПР

03

Рейка 2 застопоривается при

вхождении рычага 1 в один из

ее пазов.

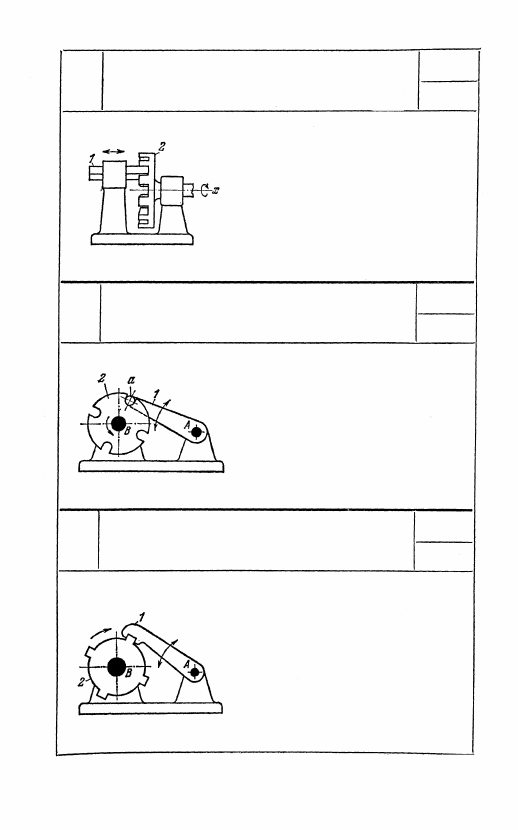

257

РЫЧАЖНЫЙ СТОПОР

ПР

03

Рейка 1 стопорится при вхождении

рычага 1 в одну из ее прорезей. За-

цепление звеньев обеспечивается пово-

ротом рычага 2 вокруг продольной

оси х—х.

258

ПРИЗМАТИЧЕСКИЙ СТОПОР

ПР

03

Рейка 1 стопорится при вхожде-

нии звена 2 в одну из ее про-

резей.

137

259

ПРИЗМАТИЧЕСКИЙ СТОПОР

ПР

03

Диск 2 застопоривается при вхож-

дении призматического звена 1

в один из пазов диска.

260

РЫЧАЖНЫЙ СТОПОР

ПР

03

Диск 2 застопоривается при вхож-

дении ролика а рычага 1 в один из

пазов диска.

261

РЫЧАЖНЫЙ СТОПОР

ПР

03

Диск 2 стопорится при вхождении

его выступов во впадину рычага 1.

138
