46.19

Removing and installing frame

46 51

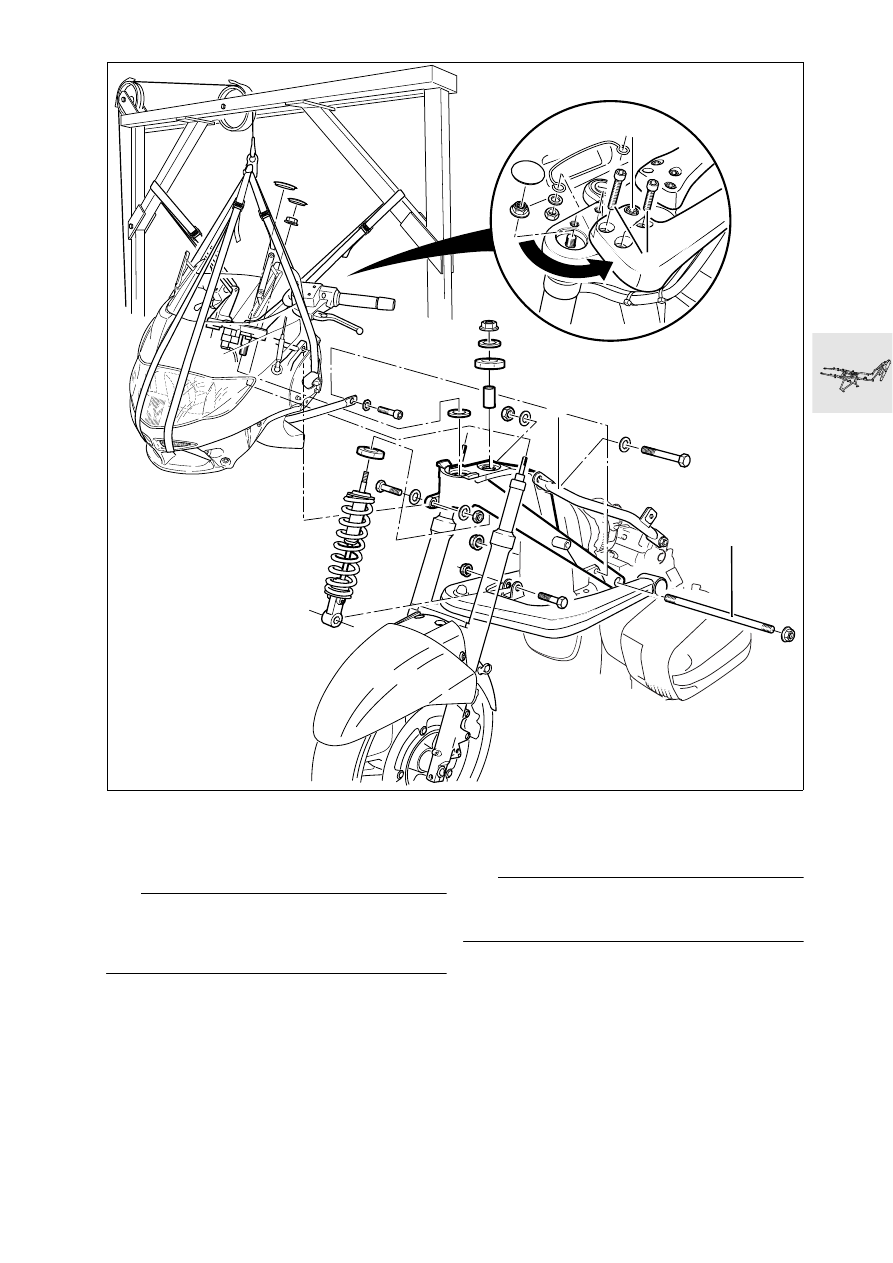

Removing and installing frame

front section

e

 Attention:

Switch off ignition.
Disconnect earth (ground) lead from battery.
Insulate earth (ground) lead.

•

Remove fuel tank.

•

Secure stand with overlength bushes,
BMW No. 00 1 520/529, to motorcycle.

•

Remove distributor for brake lines from frame.

•

Remove screws (1).

•

Slacken screws (2) and pivot the handlebars in-
ward.

•

Release the fasteners securing the fixed tubes in
the fork bridge.

•

Pivot the handlebars back to original position
and tighten screws (2).

•

Remove all cable ties from front section of frame.

•

Using straps, secure the handlebars to the
crane, BMW No. 46 5 640.

L

 Note:

The threaded stud is a press fit in the angular-con-
tact ball bearing: remove as a complete unit.

•

Remove fork bridge and lift it slightly clear of the
frame at the front.

•

Remove front spring strut.

R22460150

1

2

4

3

46.20

e

 Attention:

Use cloths to protect the windscreen and painted
components from damage.

•

Secure the fairing bracket to workshop crane,
BMW No. 46 5 640.

•

Remove left and right oil cooler lines from fairing
bracket.

•

Release the fairing bracket from the frame and
pull it slightly forward with the workshop crane.

•

Remove the ignition coil.

•

Remove fasteners securing struts (3) to frame.

e

 Attention:

If necessary, mask off the leading link to prevent it
from being scratched.

•

Heat left and right nuts on stud (4) to
max. 120 °C (248 °F) and remove.

•

Remove stud (4).

e

 Attention:

Avoid damage to the brake lines.

•

Remove frame.

•

Installation is the reverse of the removal proce-
dure.

X

Tightening torque:

Fork bridge to frame
(clean thread + Loctite 243)........................ 130 Nm
Spring strut to frame .................................... 43 Nm
Spring strut to leading link............................ 50 Nm
Frame to engine ........................................... 82 Nm
Struts to frame ............................................. 58 Nm
Fairing bracket to frame................................ 20 Nm
Fixed tube to fork bridge
(free from oil and grease).............................. 45 Nm
Handlebars to fork bridge............................. 21 Nm

46.21

46 51

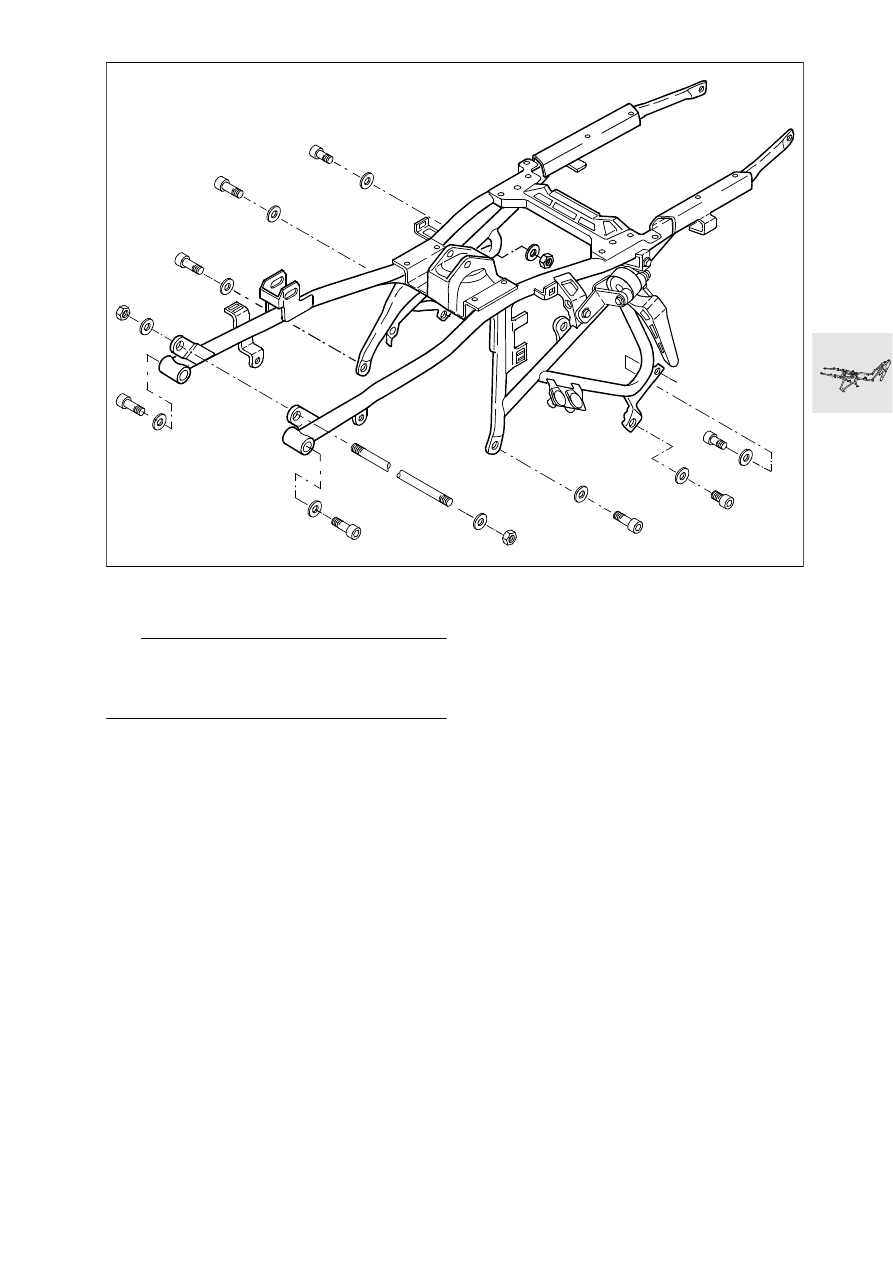

Removing and installing frame

rear section

e

 Attention:

Switch off ignition.
Disconnect earth (ground) lead from battery.
Insulate earth (ground) lead.

•

Remove the seat.

•

Remove fuel tank.

•

Remove luggage rack and case holders.

•

Remove rear side panels.

•

Remove rear section, bottom.

•

Disconnect the diagnostic plug and the cable.

•

Remove seat adjuster and auxiliary frame.

•

Remove central electrics box from rear frame.

•

Disconnect plug of rear ABS sensor and cable.

•

Disconnect the plug for the rear brake-light
switch and remove
the cable.

•

Disconnect the side stand switch plug and re-
move the cable.

•

Disconnect the power-socket plug and remove
the cable.

•

Disconnect the fuel-tank plug and remove the
cable.

•

Disconnect the fuel-tank breather hoses.

•

Remove holder of brake line.

•

Remove rear brake fluid reservoir from its holder.

•

Remove the silencer from the rear frame section.

•

Remove fasteners securing footrest plate to rear
frame, slacken fasteners securing it to gearbox
housing.

•

Remove upper fastener of spring strut.

•

Remove spring-strut adjuster from rear
frame.

•

Remove air filter and remove air filter box
from rear frame.

•

Remove rear section of frame.

•

Remove fitted components.

•

Installation is the reverse of the removal proce-
dure.

X

Tightening torque:

Frame to gearbox and footrest plate ............ 42 Nm
Frame to engine ........................................... 42 Nm
Struts to engine
(clean thread + Loctite 2701)........................ 58 Nm
Spring strut to frame .................................... 43 Nm

R22460110

46.22

46 52

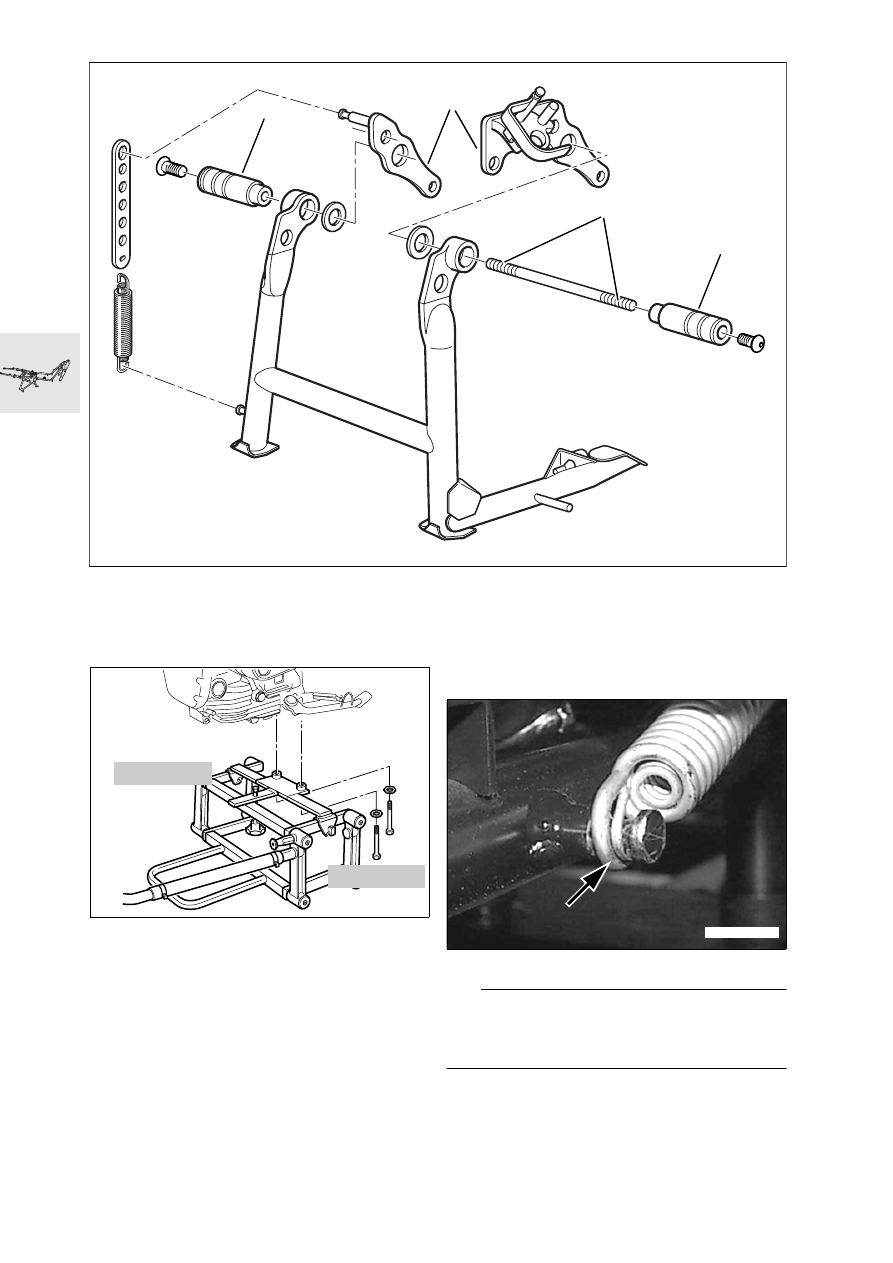

Removing and installing main

(centre) stand

•

Remove side stand.

•

Secure stand, BMW No. 00 1 520, to motorcycle
with bushes and screws, BMW No. 00 1 529.

•

Disengage tension springs.

•

Remove right and left bearing bushings (1).

•

Remove the main (centre) stand.

•

Remove right and left bearing blocks (2).

•

Installation is the reverse of the removal proce-
dure.

L

 Note:

When installing the springs, make sure that the thick
spring is on the inside and the thin spring on the
outside (arrow).

Lubricant:.................. e.g. Staburags NBU 30 PTM

1

v

R22460090



1

2

00 1 529

R28110060

00 1 520

R21460150
