23.16

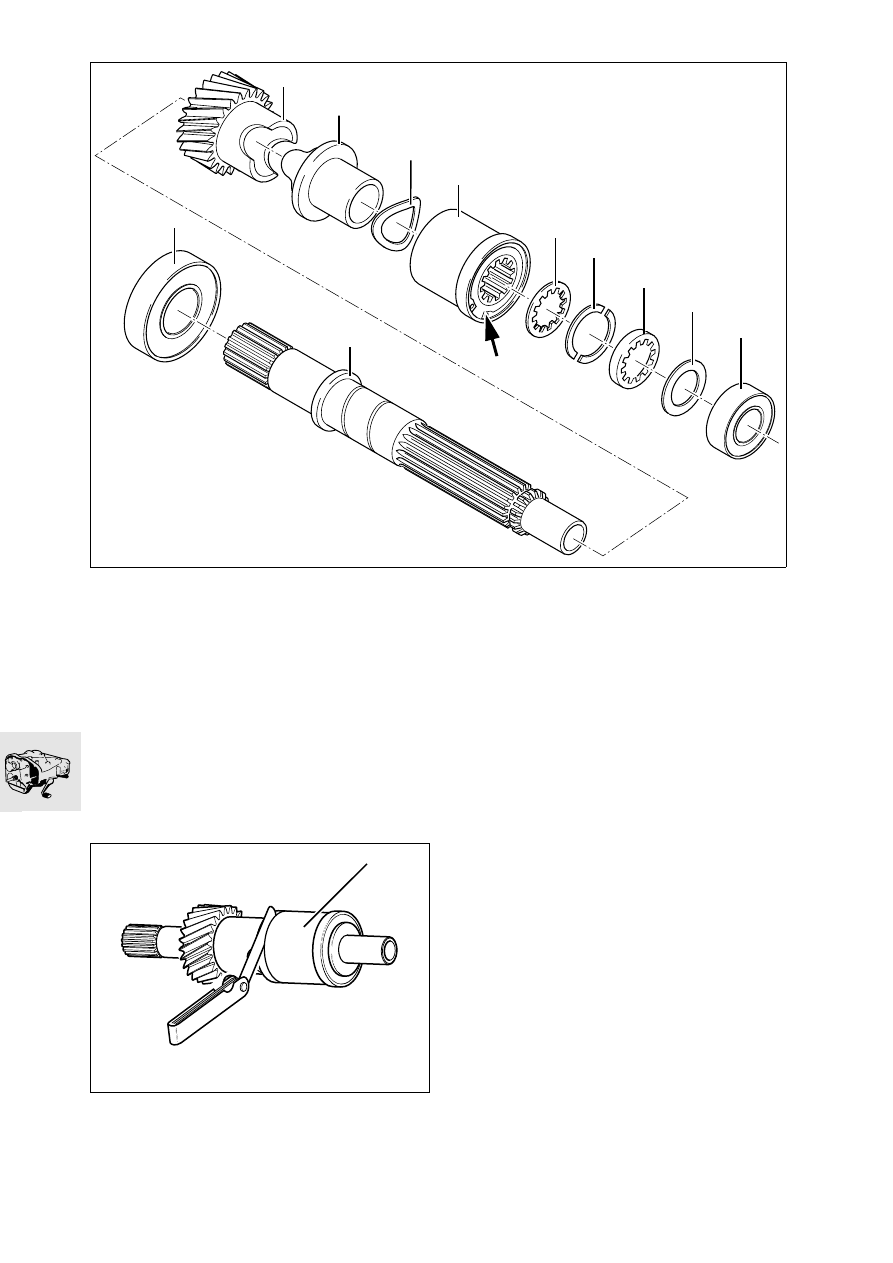

Assembling input shaft/checking and adjusting
end float of spring cluster

•

Lightly oil the bearing surface for constant-speed
gear (1) on input shaft (10), and install the con-
stant-speed gear.

•

Lightly oil the splines in thrust block (2) and install it.

•

Place anti-rattle disc (3) on thrust block (2).

•

Mount spring cluster (4) with locating ring (arrow)
facing upwards on anti-rattle disc (3).

•

Install spacer (5).

•

Compress spring cluster (4) and insert the keep-
ers (6) in the ring groove.

•

Install retaining ring (7) with the shoulder facing
over keepers (6).

•

Check endplay of spring cluster (4); correct if
necessary by installing spacer (5) of suitable
thickness.

•

Check the fully assembled length and adjust if
necessary (

a

23.22).

•

Place a spacing washer (8) of the correct thick-
ness in position and press grooved ball
bearing (9) into position.

Endplay:
Spring assembly on shaft

........................... 0.4…0.6 mm (0.0157...0.0236 in)

11

10

KR230081

9

8

7

6

5

4

3

2

1

R21230090

4

23.17

23 12

Disassembling and assembling

output shaft

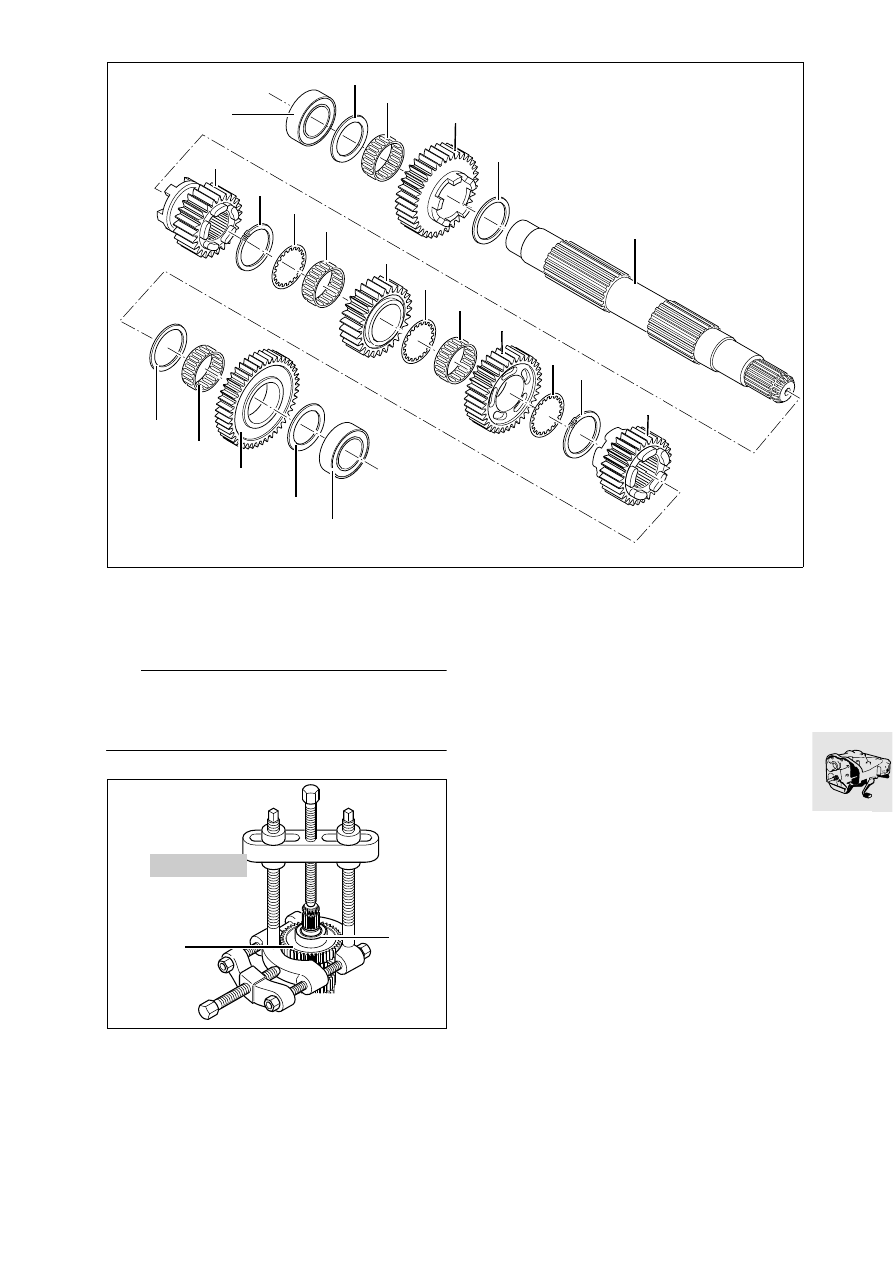

Disassembling output shaft

e

 Attention:

To avoid damaging the needle roller bearing on the
splines of the shaft, spread it carefully at the end
face when removing.

•

Using universal puller, BMW No. 00 7 500, pull
off grooved ball bearing (22) together with 1st
gear wheel (20).

•

Remove spacing washer (21), shift gearwheel for
1st gear (20), needle roller bearing (19) and
spacing washer (18).

•

Remove the sliding gearwheel for 5th gear (7).

•

Remove circlip (8), backup washer (9), shift gear-
wheel for 3rd gear (10) and needle roller
bearing (11).

•

Remove backup washer (12), 4th gear shift
wheel (13), needle roller bearing (14) and backup
washer (15).

•

Remove circlip (16) and sliding gearwheel for
6th gear (17).

•

Turn output shaft (6) other way round and clamp
into the vise with soft jaws.

•

Using universal puller, BMW No. 00 7 500, pull
off deep-groove ball bearing (1) together with
shift gearwheel for 2nd gear (4).

•

Remove shim washer (2), needle roller bearing
(3), shift gearwheel for 2nd gear (4) and thrust
washer (5).

KR230100

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

2

1

00 7 500

KR230110

22

20

23.18

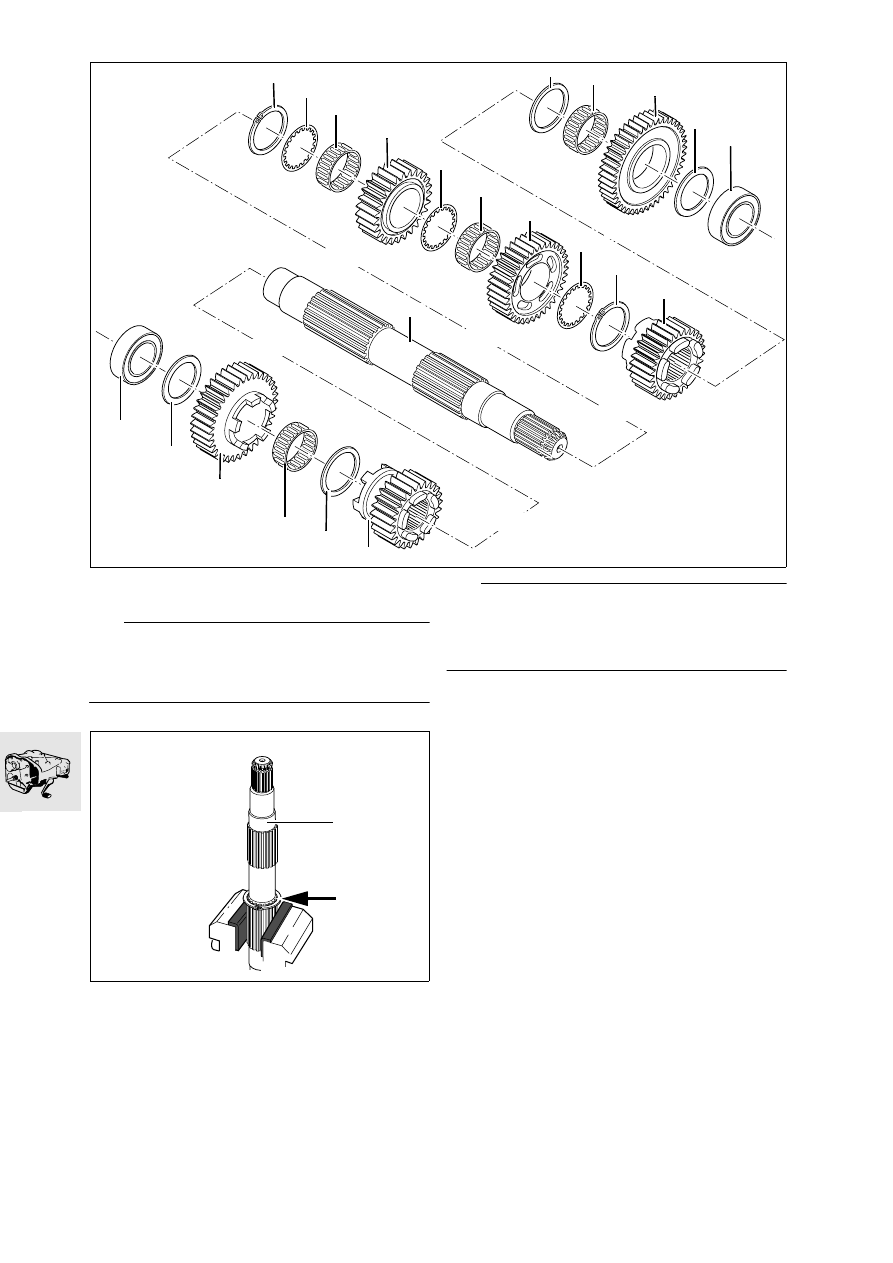

Assembling output shaft

L

 Note:

Assembly starts at the shift gearwheel for 4th gear.
Before assembly, oil all friction faces lightly with gear
oil.

•

Clamp output shaft (6) into a vise fitted with jaw
protectors, with the splines facing upwards.

•

Install circlip (16/arrow).

•

Install backup washer (15).

e



Attention:

To avoid damaging the needle roller bearing on the
splines of the shaft, spread it carefully at the end
face when installing.

•

Install needle roller bearing (14).

•

Install shift wheel for 4th gear (13) with the pock-
ets facing circlip (16).

•

Install backup washer (12) and needle roller (11).

•

Install shift wheel for 3rd gear (10) with pockets
facing away from the 4th gear shift wheel (13).

•

Install backup washer (9) and circlip (8).

•

After installing the 3rd and 4th shift wheels,
measure endplay (

a

23.19).

•

Install shift wheel for 5th gear (7) with recess for
shift fork facing towards the 3rd gear shift
wheel (10).

•

Install backup washer (18) and needle roller
bearing (19).

•

Install the shift gearwheel for 1st gear (20) with
the pockets facing sliding gearwheel (7).

•

Install spacing washer (21) and grooved ball
bearing (22).

•

After installing, check endplay at 1st gear shift
wheel (

a

23.19).

KR230120

21

20

19

18

16

15

14

13

12

11

10

9

8

7

6

1

2

3

4

5

17

22

6th gear

2nd gear

4th gear

3rd gear

1st gear

5th gear

R21230100

16

6

23.19

•

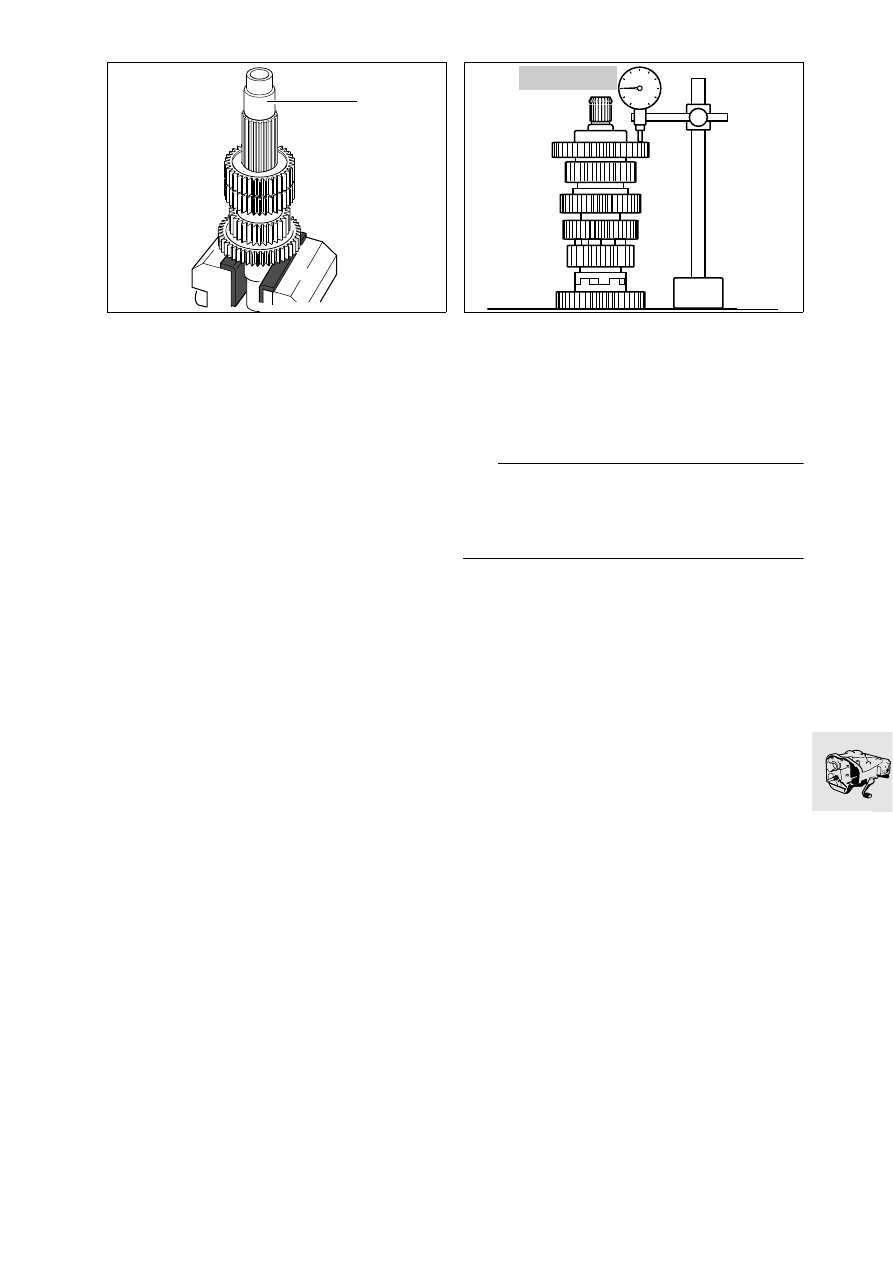

Reverse position of output shaft (6) in vise.

•

Install sliding gearwheel for 6th gear (17) with the
recess for the selector fork facing the 2nd gear
shift wheel (3).

•

Install backup washer (5) and needle roller bear-
ing (4).

•

Install the shift wheel for 2nd gear (3) with the
dogs facing the 6th gear sliding gearwheel (17).

•

Check/adjust fully assembled length (

a

23.21).

•

Install spacing washer (2) of calculated thick-
ness, and press on grooved ball bearing (1).

•

Check 2nd gear endplay.

23 11

Checking endplay

•

Secure dial gauge, BMW No. 00 2 510, to dial
gauge stand.

•

Position dial-gauge stylus on edge of the gear-
wheel and check end float.

e

 Attention:

Excessive end float is due to incorrect assembly or
worn needle roller bearings, backup washers or
spacing washers, or the shift gear.
Check and replace as necessary.

Endplay values:
Endplay, 1st gear

......................... 0.1…0.33 mm (0.0039…0.0130 in)

Endplay, 2nd gear

......................... 0.1…0.33 mm (0.0039…0.0130 in)

Endplay 3rd/4th gear (total play)

......................... 0.1…0.67 mm (0.0039…0.0264 in)

KR230140

6

0

10

20

30

40 50 60

70

80

90

100

KR230150

00 2 510
