Motorcycle BMW R1150RT. Manual - part 47

23.12

23 00 043

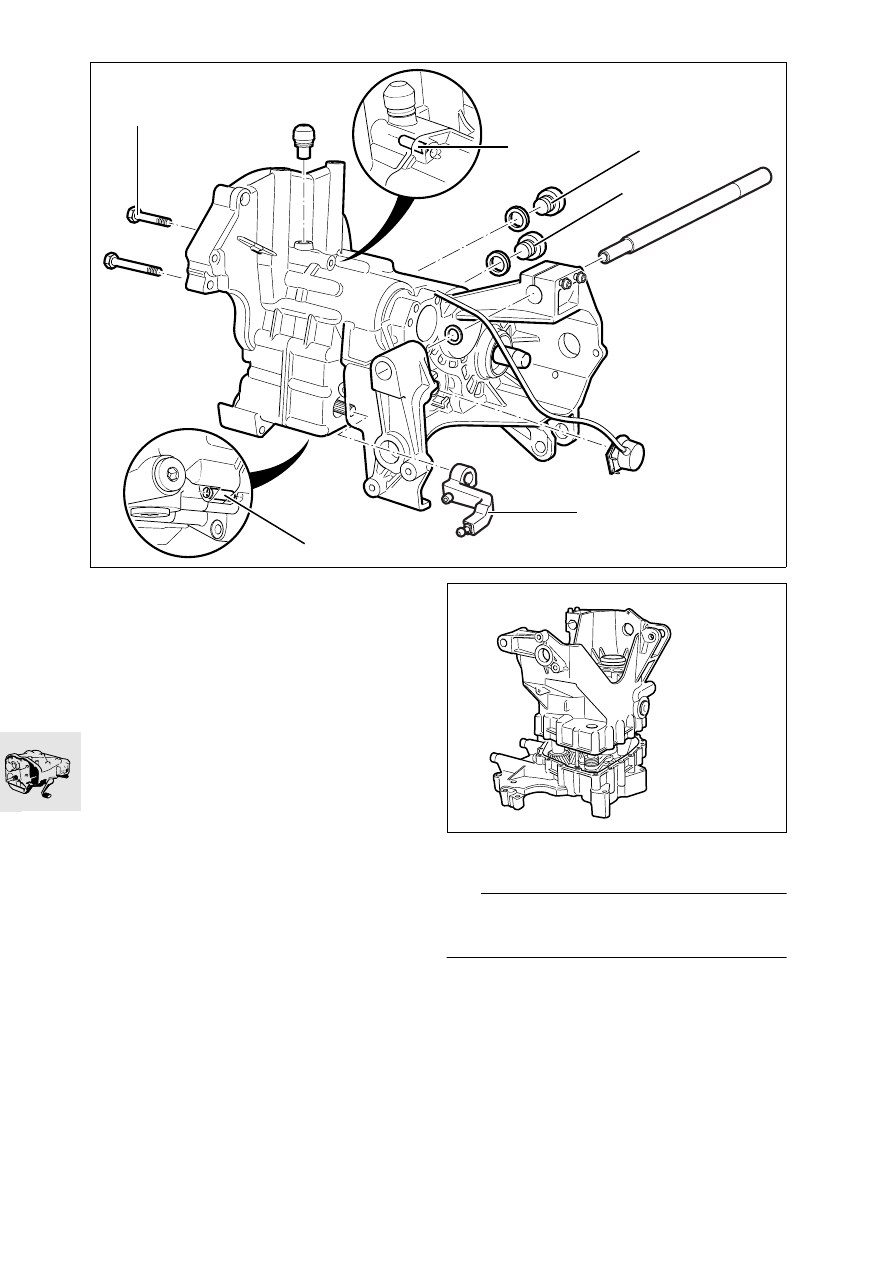

Disassembling gearbox

23 11

Removing gearbox housing

•

Remove oil filler/level check screw (1).

•

Remove oil drain plug (2) and drain the oil from
the gearbox into a suitable tray.

•

Remove selector lever (3).

•

Carefully drive back centering pins (4), from the
cover side or casing side, as applicable.

•

Remove screws (5) securing cover to housing.

•

Set the gearbox down on its cover.

e

 Attention:

Avoid damage to the housing cover and painted sur-
faces.

•

Heat the bearing points in the housing
to 80 °C...100 °C (176 °F...212 °F).

•

Tap lightly with a plastic-faced hammer to disen-
gage the housing.

R21230020

3

5

2

1

4

4

R21230030

h

80 …100

w

23.13

23 31

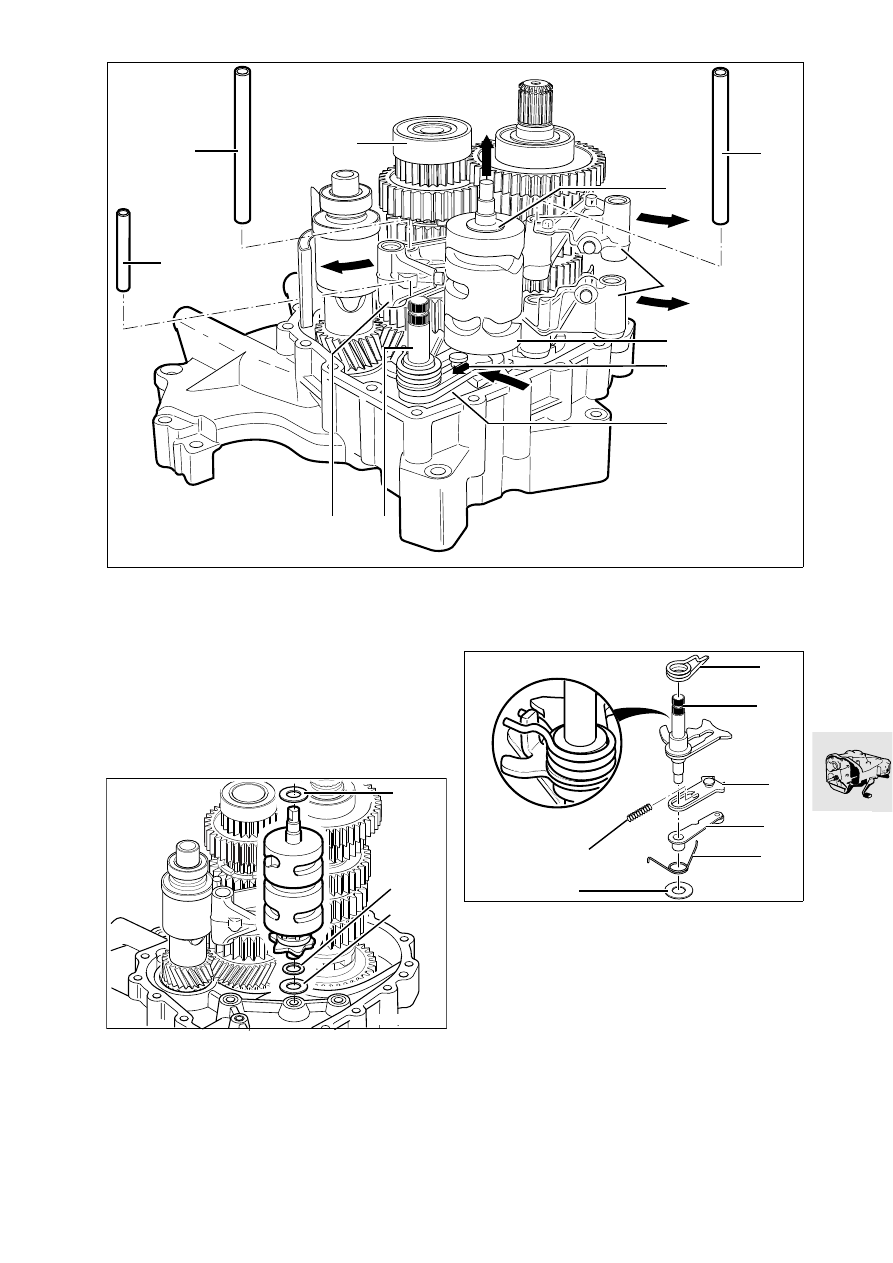

Removing selector drum

•

Pull selector shafts (1) out of the selector forks.

•

Swing the selector forks (3/8) out towards the
edge of the cover (arrows).

•

Remove locking pin (9).

•

Press guide plate (5) in the opposite direction to
the spring loading (arrow).

•

Swing locking lever (6) towards input shaft, hold
it there and pull out the selector drum (4), turning
it slightly at the same time.

•

Remove thrust washers (2) and spacing
washer (11).

•

Release the locking lever (6).

•

Remove selector shaft (7) with spacing washer.

•

Remove selector forks (3).

•

Selector fork (8) remains in intermediate
shaft (10).

23 31

Disassembling and assembling

selector shaft

•

Remove spacing washer (1).

•

Remove torsion spring (2) with locking lever (3)
from selector shaft (4).

•

Remove torsion spring (5).

•

Disengage coil spring (6) and remove together
with guide plate (7).

•

Assembly is the reverse of the disassembly pro-
cedure.

R21230040

1

7

9

10

1

8

5

3

6

4

2

R21230050

2

11

2

R21230060

1

2

7

3

4

5

6

23.14

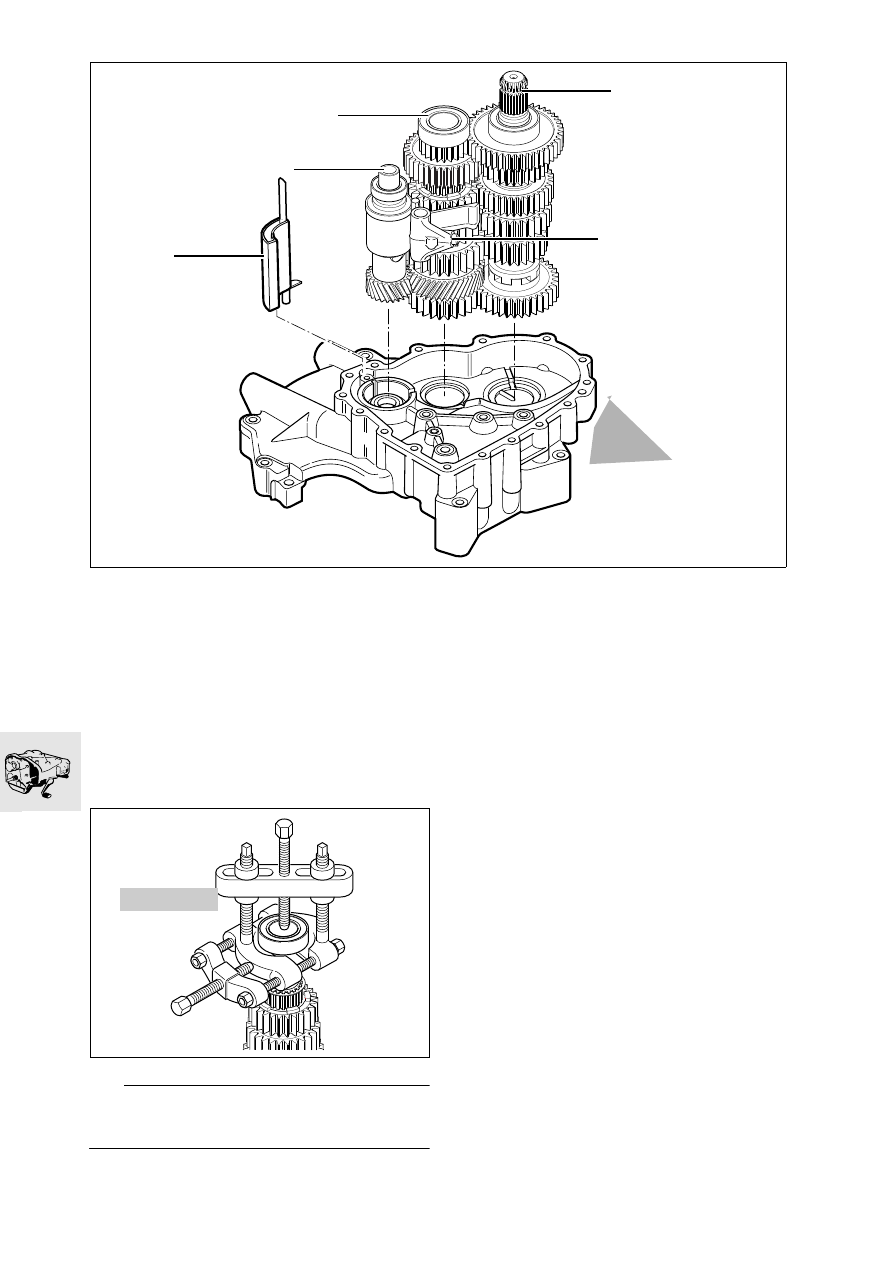

Removing gearbox shafts

•

Remove breather tube (1).

•

Heat bearing points in gearbox cover to
80 °C…100 °C (176 °F…212 °F).

•

Remove input shaft (2), output shaft (3) and
intermediate shaft (4) together from the cover.

•

Remove selector fork (5) from intermediate shaft.

•

Mark the selector fork with a felt-tipped pen or
similar.

23 12

Replacing grooved ball bearings

of intermediate shaft

e

 Attention:

If the grooved ball bearings are replaced, the fully
assembled length must be checked.

•

Pull off both grooved ball bearings with a univer-
sal puller, BMW No. 00 7 500.

•

Press the output-side grooved ball bearing on to
the intermediate shaft.

•

Check/adjust fully assembled length (

a

23.20).

•

Place spacing washer of calculated thickness in
position and press on the input-side grooved ball
bearing.

R21230070

h

80…100

w

1

3

4

2

5

00 7 500

KR230070

23.15

23 12

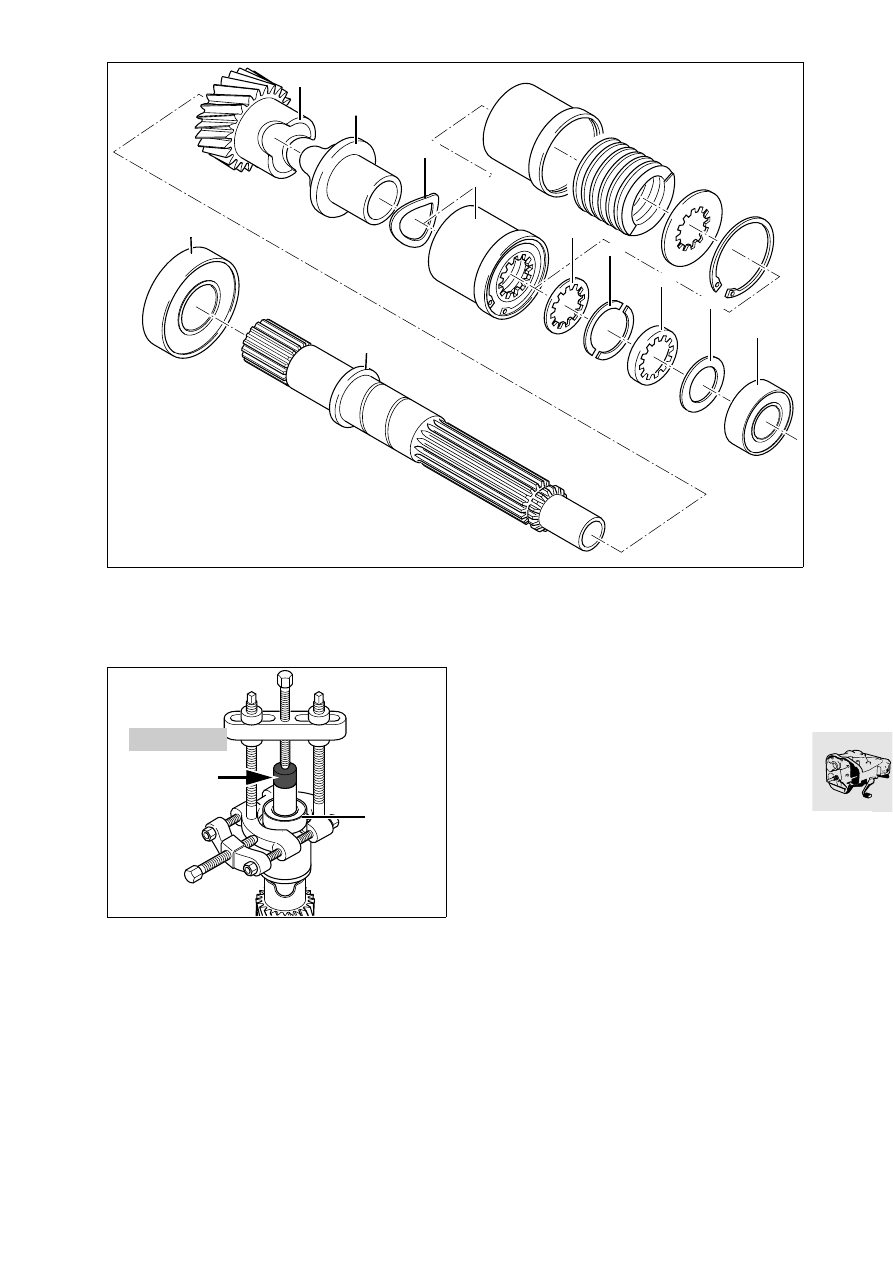

Disassembling and assembling

input shaft

Disassembling input shaft

•

Clamp the input shaft into a vise with soft jaws.

•

Use universal puller, BMW No. 00 7 500, and
pressure head (arrow) to pull off grooved ball
bearing (9) with spacing washer (8).

•

Note the thickness of spacing washer (8).

•

Remove retaining ring (7).

•

Compress spring cluster (4) and remove
keepers (6).

•

Remove spacer (5), spring cluster (4), anti-rattle
disc (3), thrust block (2) and constant-speed
gear (1).

•

Clamp input shaft (10) other way round in vise.

•

Use universal puller, BMW No. 00 7 500, and
pressure head (arrow) to pull off grooved ball
bearing (11).

11

10

R21230080

9

8

7

6

5

4

3

2

1

00 7 500

KR230090
