11.55

11 31

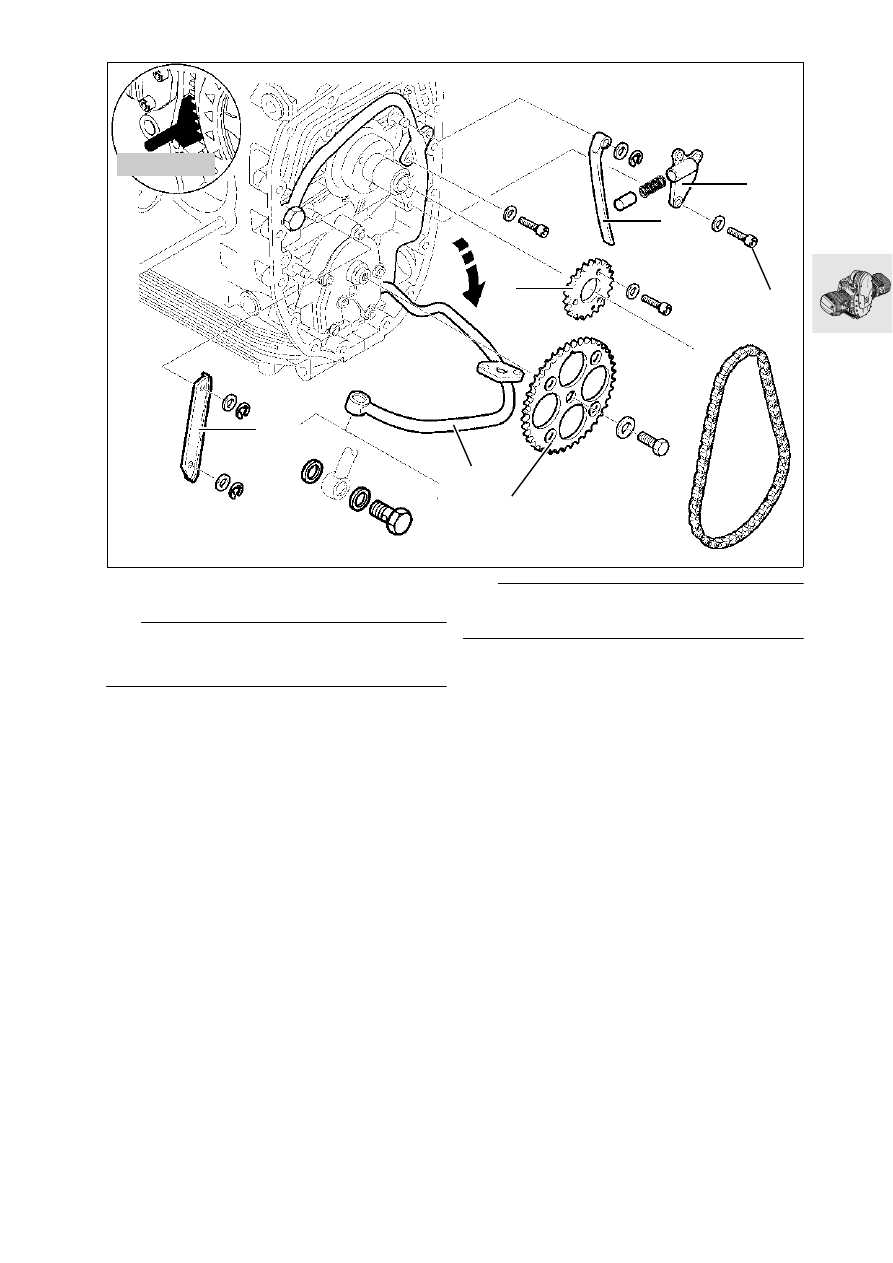

Installing auxiliary shaft drive

e

 Attention:

Adjust in accordance with the adjusting instructions
(

a

11.60).

•

Align crankshaft mark with mark on auxiliary
shaft.

•

Install locking device, BMW No. 11 5 640, to
lock clutch housing.

•

Install chain sprocket (1).

•

Install drive-shaft chain with chainwheel (2).

•

Install and secure chain guide rail (3).

•

Install and secure chain tensioner rail (4).

•

Install chain tensioner housing (5) with piston and
spring.

e



Attention:

Use a new sealing ring.

•

Tighten cooling oil line (6).

X

Tightening torque:

M 6 screw (7) ................................................. 9 Nm
M 6 screw .................................................... 10 Nm
Banjo bolt for cooling oil line
with oil vent valve ......................................... 25 Nm
Chain sprocket fastener ............................... 70 Nm

S110030

11 5 640

2

3

4

6

5

1

7

11.56

11 25 000

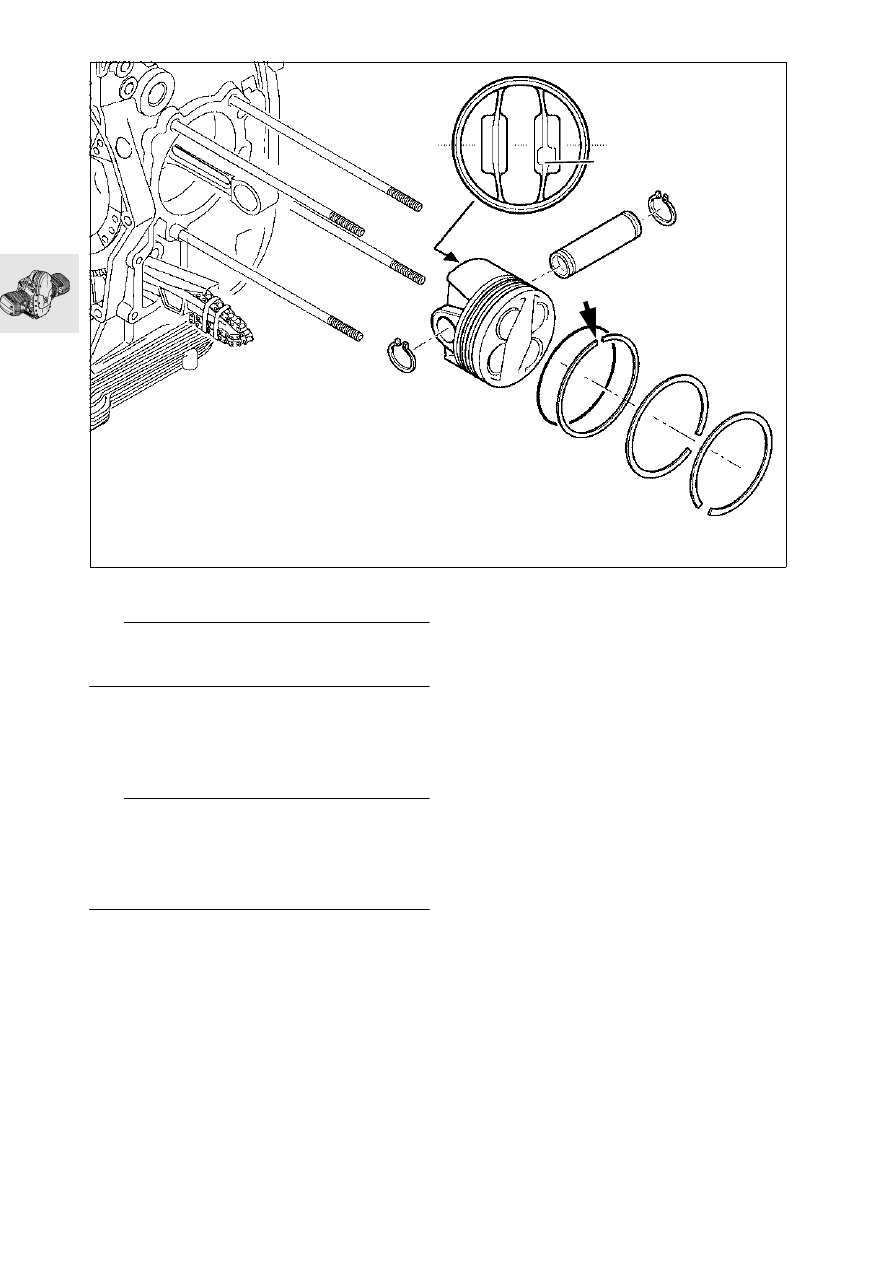

Installing piston

e

 Attention:

Always install piston and cylinder as a matched pair.
Do not mix up pistons and piston pins.

•

Turn oil scraper ring so that gap (arrow) is at top.

•

Install piston rings with gaps offset by 120°.

Assembly position X = installation toward exhaust
side

e

 Attention:

Make sure that retaining rings are properly seated
on piston pin.
Oil the friction faces.
Always use pistons of the same weight class in any
one engine.

Markings: ..................................................... + or—
(

a

11.11)

Piston size identification:
On piston crown A, B, AB (for either A or B cylinder),
and on cylinder A, B.

R21110060

X

11.57

11 11 120

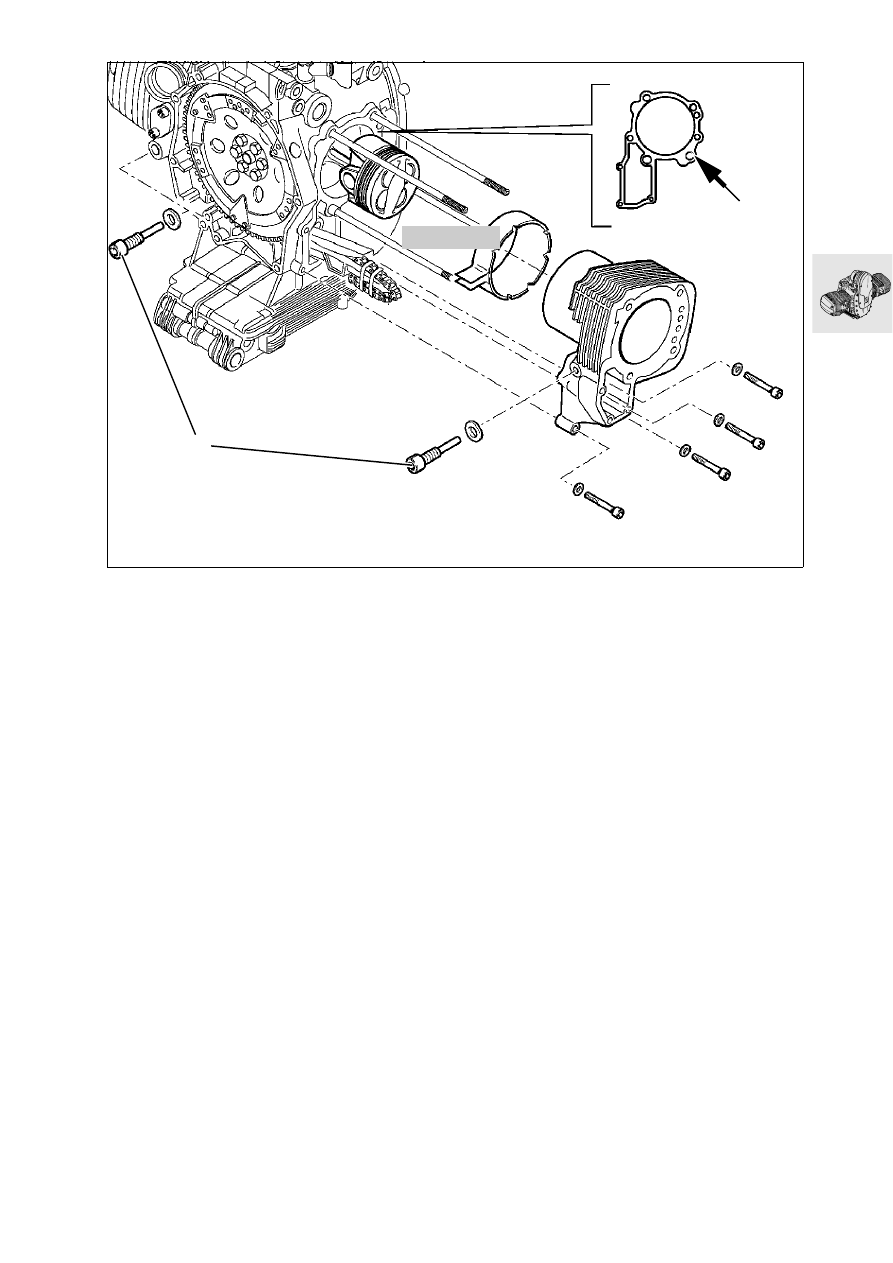

Installing cylinder

•

Clean and degrease cylinder base sealing face
(arrow) and apply 3-Bond 1209.

•

Oil the cylinder wall.

•

Compress the piston rings with a clamping strap,
BMW No. 11 2 900.

•

Install the cylinder and at the same time pass the
timing chain and the tensioner and guide rails
through the timing case cavity.

•

Tighten cylinder fasteners.

•

Fit new seals to pivot pins for chain guide rail (1).

•

Install chain sprocket.

X

Tightening torque/tightening order:

1. M 8 screw ................................................ 20 Nm
2. M 6 screw .................................................. 9 Nm
3. Pivot screw for chain guide rail.................... 18 Nm

11 2 900

RS110420

1

u

11.58

11 12 090

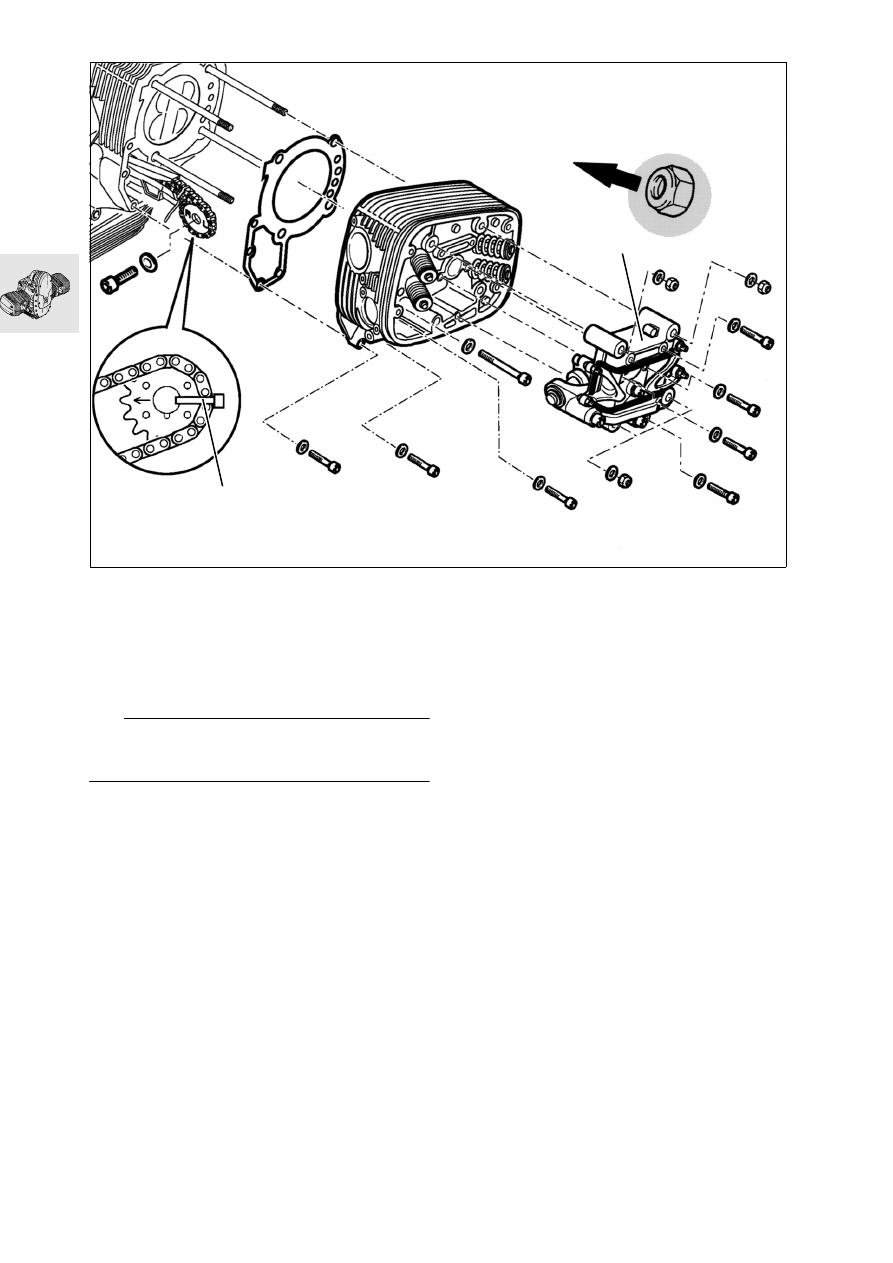

Installing cylinder head

•

Install cylinder head gasket.

•

Fit cylinder head and insert correctly positioned
camshaft chain sprocket (1) and timing chain into
chain cavity.

•

Install valve gear carrier (2).

e

 Attention:

Install cylinder head nuts with collar arrow toward
cylinder head.

•

Tighten cylinder head.

X

Tightening torque/tightening order:

1. Tighten cylinder head nuts (oiled) in diagonally

opposite sequence

1.1 Tighten all nuts to................................... 20 Nm
1.2 Tighten all nuts an additional ...................... 90°
1.3 Tighten all nuts a further.............................. 90°
2. M 10 screw ............................................ 40 Nm
3. M 6 screw ................................................ 9 Nm

X

Tightening torque:

After 1,000 km (600 miles),
tighten cylinder head nuts in diagonally opposite se-
quence
1. Slacken one nut
2. Tighten nut to initial torque of .................. 20 Nm
3. Tighten nut an additional ...........................  180°
4. Loosen/tighten M 10 screw..................... 40 Nm

•

Fit camshaft chain sprocket in accordance with
adjustment specification.

•

Install locking device, BMW No. 11 5 640, to
lock clutch housing.

•

Tighten camshaft chain sprocket.

•

Insert the left-side camshaft sprocket with pin
into the camshaft and set the left cylinder to
firing TDC.

•

Fit camshaft chain sprocket in accordance with
adjustment specification.

•

Tighten camshaft chain sprocket.

•

Install chain tensioner.

•

Check that marks on camshaft sprockets are
aligned as specified.

X

Tightening torque:

Chain tensioner ............................................ 32 Nm
Camshaft sprocket fastener ......................... 65 Nm

S110130

M6 x 30

M6 x 30

M6 x 30

M6 x 60

2

1
