Motorcycle BMW R1150RT. Manual - part 28

11.47

11 00 103

Assembling engine

11 24 030

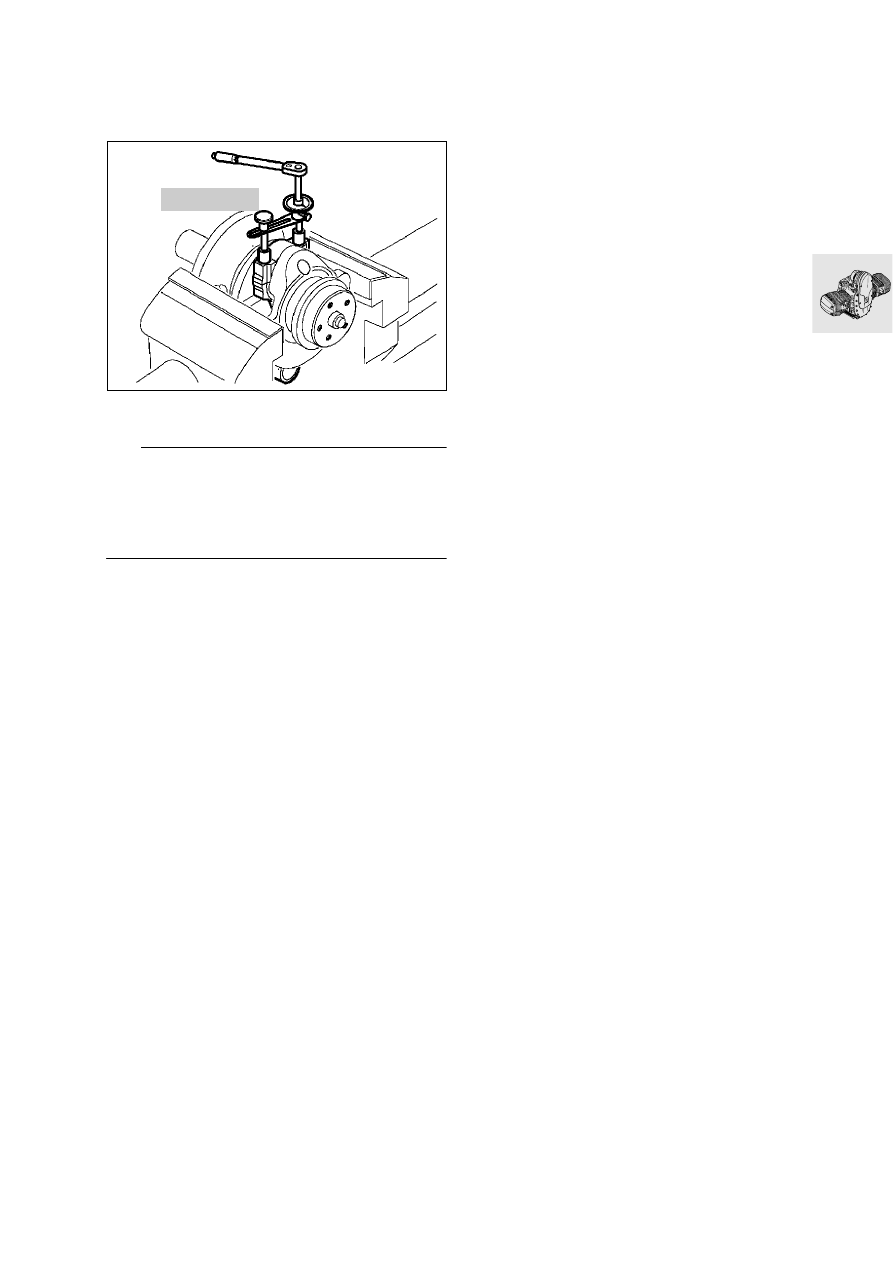

Installing conrods

•

Clamp crankshaft in a vise with protective jaws.

e

 Attention:

Oil the bearings.
Do not mix up conrods or bearing shells.
Always use new big end bolts.
Use a felt-tipped pen or similar to mark the installed
positions on the conrods.

•

Oil the big end bolts, screw them in by hand and
tighten with tightening angle indicator,
BMW No. 11 2 500.

X

Tightening torque:

Connecting rod bolts (oiled)
Initial torque ................................................. 20 Nm
Tightening angle................................................ 80°

RS110370

11 2 500

11.48

11 21

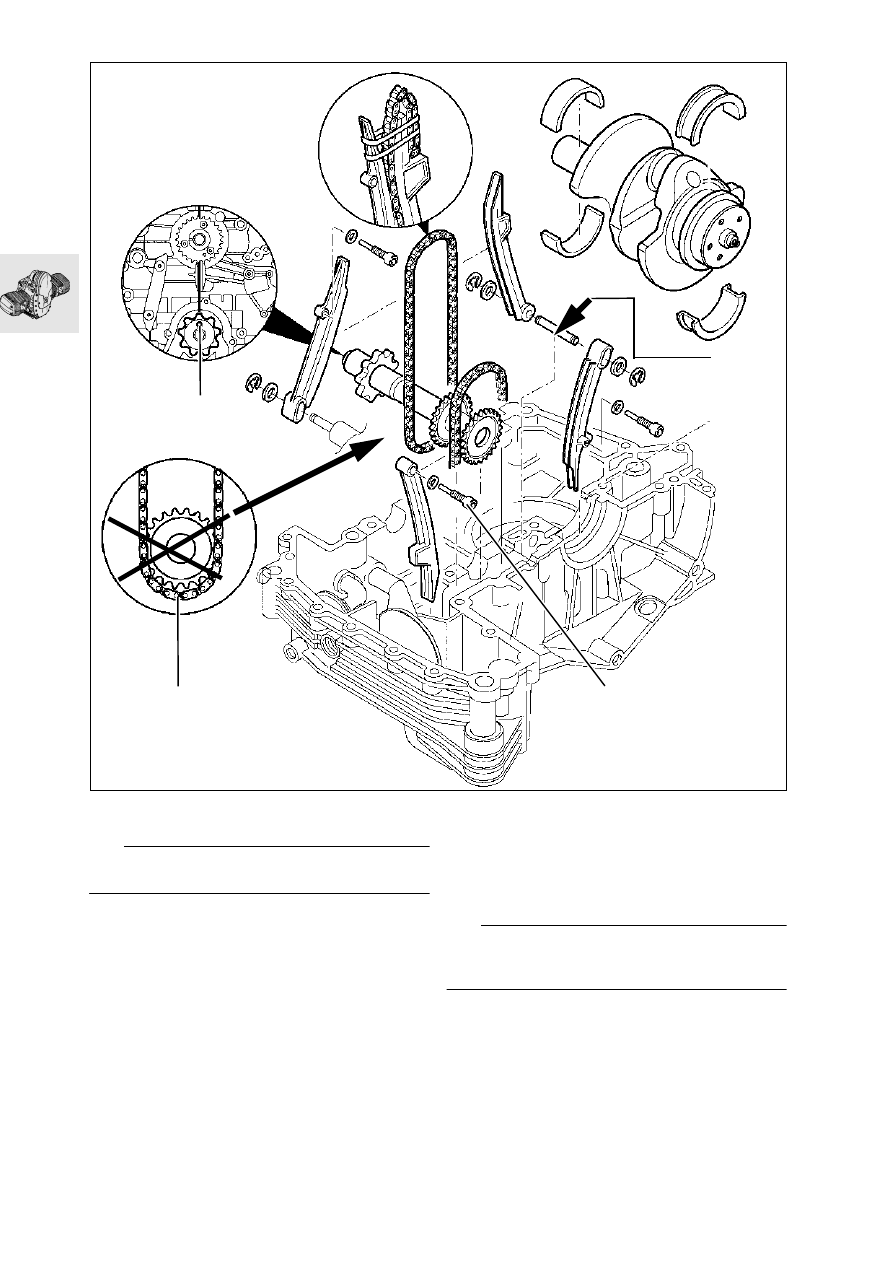

Installing crankshaft

e

 Attention:

Oil the bearings.

11 31

Installing timing chain tensioning

and slide rails

•

Seal pivot pin for tensioner rail/slide rail at clutch
side (arrow) with 3-Bond 1209.

•

Insert pivot screw (1) into chain tensioner rail, us-
ing a new seal.

X

Tightening torque:

Chain rail pivot pin........................................ 18 Nm

11 31

Installing auxiliary shaft/timing

chains

•

When installing the auxiliary shaft (2), ensure that
its dowel pin socket is aligned with the housing
flange on the side toward the crankshaft.

e

 Attention:

Timing chains (3) must mesh fully with auxiliary shaft
sprockets.

S110080

u

3

1

2

11.49

11 00

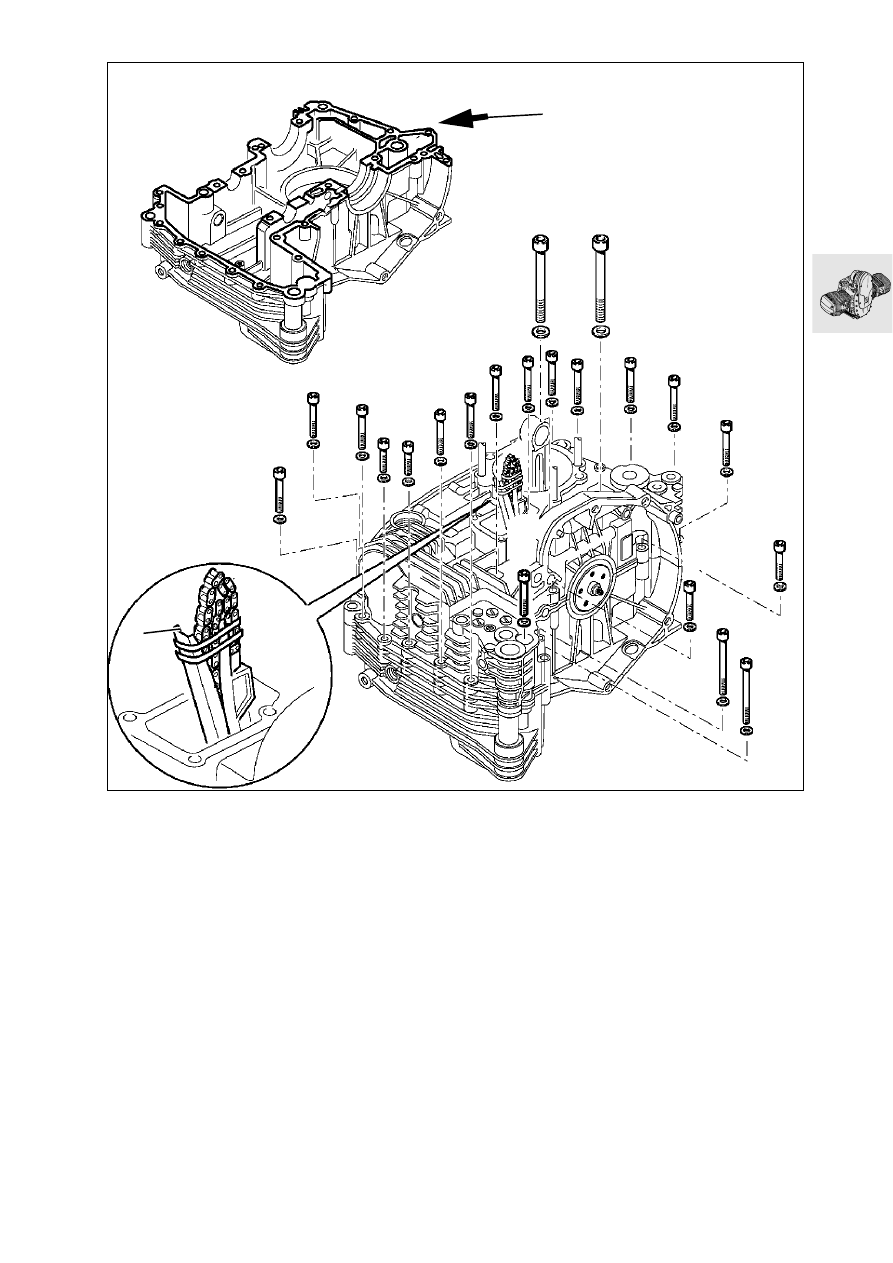

Assembling engine block

•

Clean and degrease sealing faces (arrow) and
coat with 3-Bond 1209.

•

Secure the timing chain with rubber band (1) to
the timing chain tensioner and slide rail.

RS110920

M1

0 x

 10

0

M1

0 x

 10

0

M6

 x

 5

0

M6 x

 50

M6

 x

 5

0

M6

 x

 5

0

M6

 x

 50

M6

 x

 50

M6

 x

 5

0

M6

 x

 5

0

M6

 x

 2

5

M6

 x

 2

5

M6 x

 2

5

M6 x

 3

5

M6

 x

 3

5

M6

 x

 3

5

M6

 x

 3

5

M6 x

 3

5

M6

 x

 3

5

M6

 x

 5

0

M6

 x

 3

5

1

u

11.50

•

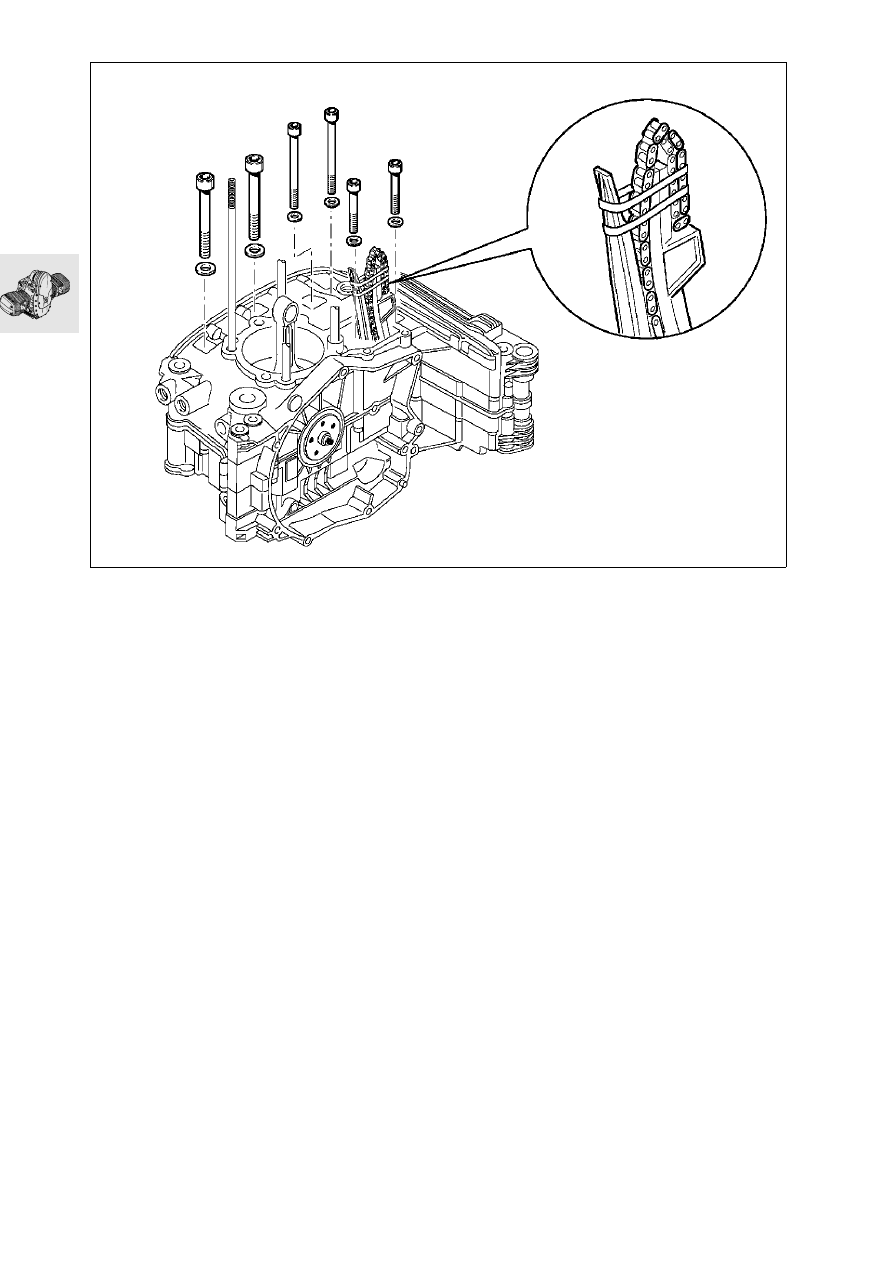

Bolt the crankcase sections together.

X

Tightening torque/tightening order:

1. M 10 screw (oiled)

to initial torque ...... 25 Nm
Tightening angle......... 90°

2. M 8 screw (oiled) ...................................... 22 Nm
3. M 6 screw .................................................. 9 Nm

RS110391

M10

 x

 10

0

M1

0 x

 100

M8

 x

 8

0

M8

 x

 8

0

M8

 x

 3

5

M8

 x

 3

5
