434 ОБЩИЕ СВЕДЕНИЯ

● Потяните за переднюю и заднюю части

Скобы для крепления груза

седла, чтобы удостовериться в надежно-

Некоторые модели имеют скобы для кре-

сти его крепления.

пления груза.

При креплении легкого груза к сиденью,

используйте скобы для крепления груза,

ПРИМЕЧАНИЕ

которыми оборудован мотоцикл.

○ Если не удается вытащить ключ зажи-

гания из замка сиденья, поверните его

слегка против часовой стрелки.

A. Скобы для крепления груза

ОБЩИЕ СВЕДЕНИЯ 435

Трос для крепления шлема

ПРЕДУПРЕЖДЕНИЕ

(EJ800A)

Шлем может быть закреплены к мотоци-

Поездка с прикрепленным к тросу шле-

клу с помощью элементов крепления шле-

мом может стать причиной аварии, по-

ма. Надежно закрепите шлем тросом для

скольку это будет отвлекать водителя

крепления шлема и установите на место

или мешать нормальному управлению

сиденье.

транспортным средством. Не управ-

ляйте мотоциклом, если к тросу при-

креплен шлем.

A. Трос для крепления шлема

436 ОБЩИЕ СВЕДЕНИЯ

Крепление для шлема

Шлемы могут быть закреплены к мото-

циклу с помощью элементов крепления

шлема.

На некоторых моделях предусмотрено

запираемое на ключ крепление шлема, на

некоторых крюки для крепления шлема ре-

мешками.

Запираемое крепление шлема можно

разблокировать ключом зажигания, встав-

ляя его в замок и поворачивая ключ впра-

во.

Крепление для шлема (неблокируе-

мого типа)

ПРЕДУПРЕЖДЕНИЕ

Поездка с прикрепленным к тросу шле-

мом может стать причиной аварии, по-

скольку это будет отвлекать водителя

или мешать нормальному управлению

транспортным средством. Не управляй-

те мотоциклом, если шлем закреплен на

штатном креплении.

ОБЩИЕ СВЕДЕНИЯ 437

Крючок (SC300A/B)

Крючок расположен на внутренней

крышке. Он предназначен для подвешива-

ния легких предметов.

УВЕДОМЛЕНИЕ

Недопустимо вешать на крючок пред-

меты массой более 3 кг (6,6 фунта).

ПРЕДУПРЕЖДЕНИЕ

A. Крепление для шлема (блокируемого

Недопустимо вешать на крючок круп-

типа)

ные предметы, которые выступают за

габариты мотоцикла или ударяют по

ногам. При этом высокая вероятность

попасть в аварию, так как подобные

предметы будут мешать нормально-

му управлению транспортным сред-

ством.

438 ОБЩИЕ СВЕДЕНИЯ

Замок рулевой колонки

(VN900B/C)

Мотоцикл оборудован замком рулевой

колонки с правой стороны от приемной

трубы глушителя.

Блокирование рулевого управления

● Поверните руль влево.

● Вставьте ключ зажигания.

● Поверните ключ на половину оборота

влево.

● Извлеките ключ.

A. UКрючок

ПРИМЕЧАНИЕ

○ Если рулевое управление не удается за-

блокировать, поверните немного руль

влево или вправо.

○ При разблокировании рулевого управле-

ния поверните руль немного вправо

ОБЩИЕ СВЕДЕНИЯ 439

Набор инструментов

ПРЕДУПРЕЖДЕНИЕ

В комплект входят инструменты, кото-

Езда на мотоцикле с заблокированным

рые могут быть полезными при выполне-

рулевым управлением приведет к ава-

нии мелкого ремонта во время поездки,

рии. Разблокируйте рулевое управле-

регулировки и при проведении некоторых

ние перед запуском двигателя.

процедур технического обслуживания, опи-

санных в этой инструкции по эксплуатации.

Храните набор инструментов в предназна-

ченном для него месте.

A. Замок рулевой колонки

A. Набор инструментов

440 ОБЩИЕ СВЕДЕНИЯ

Ветровое стекло (KLE650C/D)

● Удалите закладные гайка и заклепки,

Ветровое стекло может быть установле-

установите их в новое положение, чтобы

но в 3 положения по высоте, чтобы соот-

соответствовать предпочтению водителя.

ветствовать предпочтению водителя. Вы-

После регулировки удостоверьтесь, что

крутите болты крепления ветрового стекла.

все четыре болта надежно затянуты.

A. Ветровое стекло

A. Закладные гайки

B. Болты

B. Заклепки

ОБЩИЕ СВЕДЕНИЯ 441

Положение 1 ветрового стекла

Положение 2 ветрового стекла

A. Ветровое стекло

B. Болты

C. Закладные гайки

D. Заклепки

442 ОБЩИЕ СВЕДЕНИЯ

Положение 3 ветрового стекла

Ветровое стекло (VN1700D)

Высота ветрового стекла может быть

изменена в пределах 50 мм (1,9 дюйма).

Ослабьте болты с обеих сторон и переме-

стите ветровое стекло вверх или вниз. По-

сле завершения регулировки затяните все

болты.

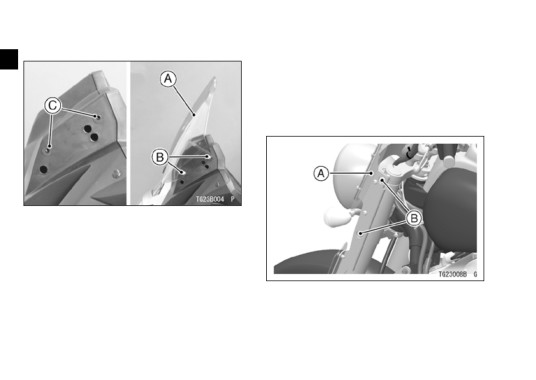

A. Ветровое стекло

B. Болты

C. Закладные гайки

ПРИМЕЧАНИЕ

○ Храните неустановленные заклепки

в надежном месте.

A. Ветровое стекло

B. Болты

ОБЩИЕ СВЕДЕНИЯ 443

Ветровое стекло (ZX1000L/M)

● Выровняйте метку на крышке измеритель-

Ветровое стекло может быть установле-

ного прибора с углублением на кронштей-

но в 3 положения по высоте, чтобы соот-

не ветрового стекла.

ветствовать предпочтению водителя.

Регулировка

● Удерживайте ветровое стекло рукой.

● Откорректируйте положения установ-

ки ветрового стекла нажатием ручки на

нижней части крышки измерительного

прибора.

A. Метка

B. Углубление

● Верните ручку в исходное положение.

● Убедитесь в надежности крепления ветро-

вого стекла.

A. Ветровое стекло

B. Ручка

444 ОБЩИЕ СВЕДЕНИЯ

Ветровое стекло (KLZ1000A)

ПРЕДУПРЕЖДЕНИЕ

Ветровое стекло может быть смещено

Если не держать руль во время поездки

вверх примерно на 30 мм (1,2 дюйма),

обеими руками, это может стать при-

чтобы соответствовать предпочтению во-

чиной аварии, приводящий к серьезной

дителя.

травме или смерти. Не регулируйте

● Ослабьте регулировочные гайки ветрово-

угол ветрового стекла во время дви-

го стекла.

жения; остановите мотоцикл, чтобы

выполнить необходимые регулировки.

При повороте руля, когда производит-

ся регулировка ветрового стекла, веро-

ятно защемление руки и (или) пальцев

между ручкой и передней вилкой. Не

поворачивайте руль во время регули-

ровки угла установки ветрового стекла.

Если не зафиксировать ветровое стек-

ло после регулировки угла установки

должным образом, во время поездки

угол установки может неожиданно из-

меняться, что отвлечет внимание во-

дителя и может стать причиной аварии,

Ветровое стекло

приводящей к серьезной травме или

Регулировочная гайка ветрового

смерти. Надежно зафиксируйте ручку

стекла

после регулировки ветрового стекла.

● Переместить ветровое стекло вверх или

вниз.

ОБЩИЕ СВЕДЕНИЯ 445

● Затяните регулировочные гайки ветрового

Ветровое стекло (EX650E/F)

стекла.

Ветровое стекло может быть установле-

● Убедитесь в надежности крепления ветро-

но в 3 положения по высоте, чтобы соот-

вого стекла.

ветствовать предпочтению водителя.

● Выкрутите четыре болта и демонтируйте

ветровое стекло.

A. Ветровое стекло

B. Болты и нейлоновые шайбы

● Выкрутите болты монтажного кронштейна

ветрового стекла.

446 ОБЩИЕ СВЕДЕНИЯ

● Установите на место все демонтирован-

Заборное отверстие

ные детали и ветровое стекло в соответ-

воздухоочистителя

ствии с предпочтениями водителя.

Некоторые модели оснащены системой

для использования набегающего потока

воздуха. Впускное отверстие воздушного

фильтра позволяет воздуху поступать в то-

пливную систему. Никогда не допускайте

ограничения чем-либо потока воздуха в воз-

душный фильтр. Перекрытый воздухозабор-

ник ухудшит рабочие характеристики и уве-

личит токсичность отработавших газов.

Приемник воздушного фильтра располо-

жен под сиденьем или в верхнем обтекателе.

A. Кронштейн ветрового стекла

B. Болты

C. Нижнее положение

D. Среднее положение

E. Верхнее положение

A. Заборное отверстие воздухоочистителя

ОБЩИЕ СВЕДЕНИЯ 447

Положение передних подножек

ПРИМЕЧАНИЕ

(ZX1000J/K)

○ Подножки с обеих сторон должны быть

Передние подножки, правая и левая,

установлены на одинаковой высоте.

могут быть установлены в одно из двух по-

Управление мотоциклом недопустимо,

ложений, в зависимости от предпочтения

если подножки установлены на разной

водителя. Выполняйте изменение поло-

высоте.

жения подножек у официального дилера

Kawasaki.

Момент затяжки

Болты кронштейна передней подножки:

25 Н·м (2,5 кгс·м, 18 футо-фунтов)

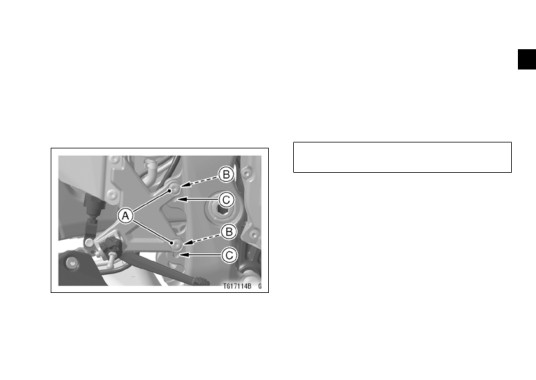

A. Болты

B. Верхнее положение (стандарт)

C. Нижнее положение
