44 ОСНОВНАЯ ИНФОРМАЦИЯ

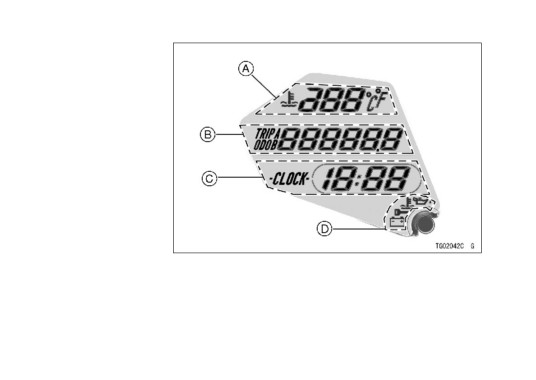

Многофункциональная

панель (левая сторона)

A. Температура охлаждающей

жидкости

B. Многофункциональный

дисплей

- Одометр

- Счетчик суточного

пробега А

- Счетчик суточного

пробега B

C. Часы

D. Предупреждающие символы

ОСНОВНАЯ ИНФОРМАЦИЯ 45

Индикатор температуры охлаждающей

жидкости

Данный индикатор показывает цифровое

значение температуры охлаждающей жидко-

сти.

При повышении температуры выше 40°C,

дисплей начинает отображать цифровое зна-

чение температуры.

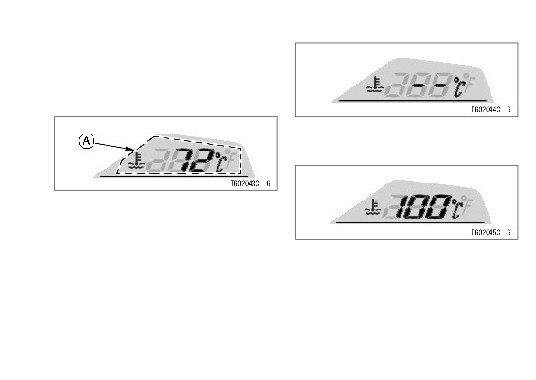

A. Температура охлаждающей жидкости

●●

Если температура охлаждающей жидкости

ниже 40°C, на дисплее отображаются сим-

волы “- -”.

●●

При повышении температуры от 115°C до

120°C, цифровое значение температуры

начинает мигать, на приборной панели заго-

раются красный предупреждающий символ

и значок температуры охлаждающей жидко-

сти. Это предупреждает водителя о перегре-

ве двигателя.

46 ОСНОВНАЯ ИНФОРМАЦИЯ

A. Значок температуры охлаждающей жидкости

A. Значок температуры охлаждающей жидкости

B. Красный предупреждающий символ

B. Красный предупреждающий символ

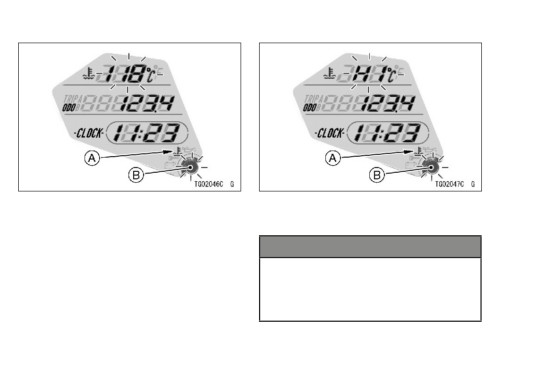

При повышении температуры выше 120° C,

начинает мигать символ“ HI ”, красный пред-

ПРИМЕЧАНИЕ

упреждающий символ и значок температуры

Запрещается длительная эксплуатация

охлаждающей жидкости продолжают гореть.

мотоцикла с включенной контрольной

Это предупреждает водителя о перегреве дви-

лампой температуры охлаждающей жид-

гателя. Необходимо немедленно заглушить

кости. Это приведет к повреждению дви-

двигатель и дать ему остыть. После остыва-

гателя от перегрева.

ния двигателя необходимо проверить уровень

охлаждающей жидкости в расширительном

бачке. Для проверки системы охлаждения об-

ратитесь к авторизованному дилеру Кавасаки.

ОСНОВНАЯ ИНФОРМАЦИЯ 47

Многофункциональный дисплей

Многофункциональный дисплей может быть

переключен между различными режимами при

помощи левой кнопки. Режимы включаются в

следующем порядке:

Одометр → Счетчик суточного пробега A →

Счетчик суточного пробега В → Одометр...

A.

Одометр

B.

“ODO”

ЗАМЕТКА

{{

При отключении аккумуляторной батареи

ЗАМЕТКА

многофункциональный дисплей переключа-

{{

Данные сохраняются в памяти, даже при

ется в режим одометра.

отключении батареи.

{{

При достижении показаний 999999 счетчик

Одометр

останавливается и блокируется.

Одометр показывает общий пробег транс-

портного средства (в километрах либо милях).

Счетчики суточного пробега А и В

Данный счетчик не может быть обнулен. При

Счетчики суточного пробега показывает рас-

включении режима одометра на многофунк-

стояние в километрах или милях с момента по-

циональном дисплее включается надпись

следнего сброса на 0.

«ODO».

48 ОСНОВНАЯ ИНФОРМАЦИЯ

Счетчик А: 0.0 ~ 9999.9

ЗАМЕТКА

Счетчик B: 0.0 ~ 9999.9

○ Данные сохраняются при выключении за-

жигания.

{{

При достижении показаний счетчика

9999.9 он обнуляется и продолжает от-

счет с 0.0 во время движения.

Часы

Для установки времени на часах:

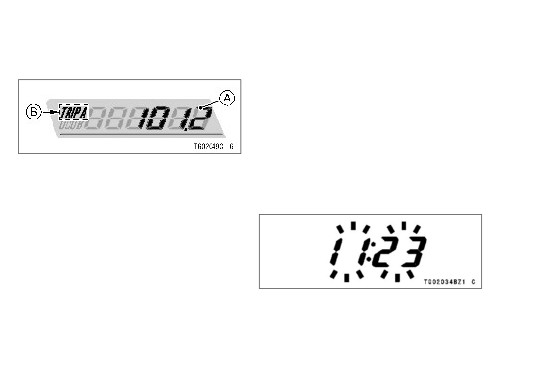

A. Счетчик суточного пробега А

●●

Нажмите левую кнопку и включите режим

B.

“TRIP A ”

отображения одометра.

●●

Нажмите левую кнопку более чем на 2 се-

Для обнуления показаний счетчика (после

кунды. Цифры часов и минут начнут мигать.

остановки мотоцикла):

●●

Нажмите левую кнопку для отображения ре-

жимов счетчиков суточного пробега А или В.

●●

Нажмите правую кнопку и держите ее.

●●

Через 2 секунды цифры сбросятся на 0.0,

и начнут отсчет при начале движения мото-

цикла. Счетчики будут работать до сброса

на 0.

●●

Нажмите правую кнопку. Цифры часов нач-

нут мигать. Нажимайте левую кнопку для

увеличения значения.

ОСНОВНАЯ ИНФОРМАЦИЯ 49

ЗАМЕТКА

{{

Быстрое левой кнопки моментально уве-

личивает показание часов/минут на

1

пошагово. Нажатие и удержание кнопки

увеличивает показание часов/минут не-

прерывно.

●●

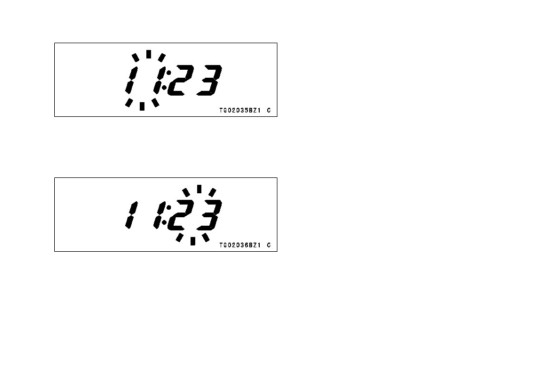

Нажмите правую кнопку. Цифры минут нач-

{{

Часы работают в штатном режиме от

нут мигать, а цифры часов - перестанут.

независимого источника питания, даже

Нажимайте левую кнопку для увеличения

при выключенном зажигании.

значения.

{{

При отключении батареи показания часов

сбрасываются на 1:00 и часы снова начина-

ют работать при подключении батареи.

Индикаторные лампы

Индикаторная лампа нейтральной передачи

N : При включении нейтральной передачи

включается данный индикатор.

●●

Нажмите правую кнопку. Цифры часов и ми-

нут опять начнут мигать.

●●

Нажмите левую кнопку. Дисплей перестанет

мигать и часы начнут функционировать в

штатном режиме.

50 ОСНОВНАЯ ИНФОРМАЦИЯ

Индикатор дальнего света

Для получения более подробной информа-

: Индикатор дальнего света включается

ции обратитесь к разделу «ОСНОВЫ УПРАВ-

при переключении фары в режим дальнего

ЛЕНИЯ МОТОЦИКЛОМ» данного руководства.

света.

Контрольные лампы

Индикатор указателей поворота

Контрольная лампа состояния двигателя

: Индикатор указателей поворота вклю-

: Контрольная лампа состояния двигате-

чается, если включен левый или правый ука-

ля включается при повороте ключа зажигания

затель поворота.

в положение «ON» и выключается через неко-

торое время, после проверки функционирова-

Индикаторная лампа системы АБС (толь-

ния всех цепей управления двигателем. Также

ко на моделях, оборудованных АБС)

эта лампа включается в случае возникновения

: Индикатор АБС (Антиблокировочной

неисправностей в цепях системы впрыска то-

Системы тормозов) включается при повороте

плива (DFI). Если данная лампа мигает - за-

ключа зажигания в положение «ON» и выклю-

пустить двигатель не удастся.

чается через некоторое время после начала

В случае, если лампа продолжает гореть -

движения мотоцикла. В случае, если АБС

обратитесь к авторизованному дилеру Каваса-

работает нормально, индикатор остается вы-

ки для проверки системы охлаждения.

ключенным. Если система не в порядке, инди-

катор остается включенным. Когда индикатор

АБС включен, антиблокировочная система не

работает. Однако, обычная тормозная систе-

ма продолжает функционировать в штатном

режиме.

ОСНОВНАЯ ИНФОРМАЦИЯ 51

Аварийный индикатор

ПРИМЕЧАНИЕ

Данный индикатор имеет четыре функции:

Запрещается длительная эксплуатация

Контроль давления масла, контроль системы

мотоцикла с включенной контрольной

зарядки аккумулятора, контроль системы иммо-

билайзера и контроль температуры охлаждаю-

лампой температуры охлаждающей жид-

кости. Это приведет к повреждению дви-

щей жидкости. Для получения более подробной

информации обратитесь к соответствующим

гателя от перегрева.

разделам в данной главе руководства.

Контрольный символ давления масла

Контрольный символ температуры охлаж-

: аварийный индикатор и контрольная

дающей жидкости:

лампа давления масла (

) на цифровой

: Контрольная лампа температуры охлаж-

панели мигают, когда давление масла в дви-

дающей жидкости загорается при повороте

гателе достигает слишком низкого значения,

ключа зажигания в положение «ON» и выклю-

либо когда ключ зажигание повернут в положе-

чается через некоторое время, после прове-

ние «ON», но двигатель не запущен. Индика-

дения самодиагностики. Также данная лампа

тор и контрольная лампа гаснут, когда давле-

включается при достижении охлаждающей

ние масла в двигателе достигнет нормального

жидкостью температуры в 115°С, во время ра-

значения. Обратитесь к разделу «ОБСЛУЖИ-

боты двигателя. При достижении температуры

ВАНИЕ И РЕГУЛИРОВКА» для получения бо-

120°C, контрольная лампа начинает мигать.

лее подробной информации.

Если лампа горит, либо мигает, необходимо

остановить двигатель и проверить уровень

охлаждающей жидкости в расширительном

бачке после того, как двигатель остынет. Об-

ратитесь к авторизованному дилеру Кавасаки

для проверки системы охлаждения.

ОСНОВНАЯ ИНФОРМАЦИЯ 53

Контрольная лампа зарядки аккумулятора

Ключ

: контрольная лампа системы зарядки

На мотоцикле используется универсальный

аккумулятора включается (

) когда напря-

ключ, необходимый для: замка зажигания/за-

жение батареи становится ниже 11.0 В либо

пирания рулевой колонки, замка сиденья и

выше 16.0 В. Если контрольная лампа загоре-

крышки топливного бака.

лась - обратитесь к авторизованному дилеру

Кавасаки для проверки.

Иммобилайзер

Данная модель мотоцикла оборудуется

ЗАМЕТКА

иммобилайзером для защиты от угона. Мото-

{{

Все контрольные лампы и приборная па-

цикл имеет 2 ключа зажигания. Необходимо

нель выключаются при очень низком напря-

хранить один и ключей и брелок-метку в без-

жении аккумуляторной батареи. Обрати-

опасном месте. В случае потери обоих клю-

тесь к авторизованному дилеру Кавасаки

чей, регистрация новых в электронном блоке

как можно скорее для проверки мотоцикла,

управления двигателем станет невозможна.

так как двигатель может внезапно отклю-

Регистрация дополнительных ключей зажига-

читься при эксплуатации в таком состо-

ния может быть произведена авторизованным

янии.

дилером Кавасаки. Болванки ключей доступны

в продаже у дилеров Кавасаки.

В случае необходимости, можно обратиться

к дилеру, с просьбой сделать дополнительный

ключ, используя один из оригинальных ключей

в качестве главного.

ОСНОВНАЯ ИНФОРМАЦИЯ 55

В случае, если в замок вставлен непра-

ПРИМЕЧАНИЕ

вильно закодированный ключ, либо нарушена

В случае потери всех ключей зажигания,

связь между ЭБУ и ключом, двигатель не за-

необходимо обратиться к авторизован-

пустится, а на приборной панели будет мигать

ному дилеру Кавасаки для замены блока

контрольная лампа иммобилайзера (

).

управления двигателем и заказать новые

Для запуска двигателя необходимо исполь-

ключи зажигания.

зовать корректно запрограммированный ключ.

Также не должно быть помех для связи ЭБУ

и ключа.

При повороте ключа зажигания в положение

«OFF», контрольная лампа иммобилайзера

начнет мигать. Это означает, что иммобилай-

зер функционирует. По прошествии 24 часов

контрольная лампа перестает мигать, однако

иммобилайзер продолжит функционировать.

В случае потери всех зарегистрированных

ключей, регистрация новых ключей будет не-

возможна и необходимо будет заменить элек-

тронный блок управления (ЭБУ) двигателем.

A. Ключи зажигания

●●

Ключи зажигания: одновременно можно за-

регистрировать не более 5 ключей.
