Мотоцикл Кавасаки Z800 (ABS). Руководство - часть 2
20 ОСНОВНАЯ ИНФОРМАЦИЯ
ОСНОВНАЯ ИНФОРМАЦИЯ
Характеристики
МОЩНОСТЬ
Максимальная мощность:
(ZR800A, ZR800В):
83.0 кВ (113 л.с.) @10 200 об/мин
(HR):
78.2 кВ (106 л.с.) @10 000 об/мин
(ZR800C, ZR800D):
70.0 кВ (95 л.с.) @9 500 об/мин
Максимальный крутящий момент:
(ZR800A, ZR800В):
83.0 Нм @8 000 об/мин
(HR):
80.5 Нм @8 000 об/мин
(ZR800C, ZR800D):
76.0 Нм @8 000 об/мин
Минимальный радиус разворота
3.0 м
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина:
2 100 мм
Ширина:
800 мм
Высота:
1 050 мм
База:
1 445 мм
Дорожный просвет:
150 мм
Сухая масса:
(ZR800A)
229 кг
(ZR800B)
231 кг
ОСНОВНАЯ ИНФОРМАЦИЯ 21
(ZR800C)
226 кг
(ZR800D)
228 кг
ДВИГАТЕЛЬ
Тип:
DOHC, четырехцилиндровый, четырехтактный,
водяного охлаждения
Объем:
806 см³
Диаметр цилиндра × ход поршня:
71.0 × 50.9 мм
Степень сжатия:
11.9 : 1
Система запуска:
электростартер
Нумерация цилиндров:
слева направо: 1-2-3-4
Порядок работы цилиндров:
1-2-4-3
Топливная система:
FI (впрыск топлива)
Система зажигания:
батарея + катушка (транзисторное зажигание)
Опережение зажигания:
(электронное опережение)
10° BTDC @1 100 об/мин ~ 37° BTDC @5 000 об/мин
Свечи зажигания:
NGK CR9EК, ND U27ETR
Зазор:
0.7 ~ 0.8 mm
Система смазки:
под давлением (мокрый картер)
Моторное масло: Тип
API SG, SH, SJ, SL or SM с JASO MA, MA1 или MA2
Вязкость:
SAE 10W-40
Объем масла:
3.8 л
Объем охлаждающей жидкости:
2.8 л
22 ОСНОВНАЯ ИНФОРМАЦИЯ
ТРАНСМИССИЯ
Тип:
6-скоростная
Сцепление:
многодисковое, в масляной ванне
Привод:
цепь
Первичное передаточное число:
1.714 (81/49)
Главное передаточное число:
3.000 (45/15)
Общее передаточное число:
5.633 (на высшей передаче)
Передаточные числа:
1 передача:
2.571 (36/14)
2 передача:
1.941 (33/17)
3 передача:
1.556 (28/18)
4 передача:
1.333 (28/21)
5 передача:
1.200 (24/20)
6 передача:
1.095 (23/21)
РАМА
Угол наклона рулевой колонки:
24°
Вылет
98 мм
Размер шин:
Перед:
120/70ZR17 M/C (58W)
Зад:
180/55ZR17 M/C (73W)
Размер обода:
Перед:
J17M/C × MT3.50
Зад:
J17M/C × MT5.50
Объем топливного бака:
17 л
Тормозная жидкость:
DOT4
ОСНОВНАЯ ИНФОРМАЦИЯ 23
ЭЛЕКТРООБОРУДОВАНИЕ
Батарея:
12 В 8 Ач
Фара головного света:
Дальний свет: 12В 55Вт (x2)
Ближний свет: 12В 55Вт
Габаритный огонь/стоп-сигнал:
светодиоды
В случае, если даже один из светодиодов в габаритном огне/стоп-сигнале не загорается, обрати-
тесь к авторизованному дилеру Кавасаки.
Характеристики могут изменяться без дополнительного уведомления.
HR: с каталитическим конвертором (ограниченная мощность)
24 ОСНОВНАЯ ИНФОРМАЦИЯ
Расположение серийных номеров
Номера двигателя и рамы используются для регистрации транспортного средства в органах
надзора. Эти номера также могут понадобиться вашему дилеру при заказе запасных частей. В
случае кражи транспортного средства, полиции потребуются эти номера, а также модель и тип
транспортного средства для облегчения идентификации и поиска.
Номер двигателя:
Номер рамы:
А. Номер двигателя
А. Номер рамы
ОСНОВНАЯ ИНФОРМАЦИЯ 25

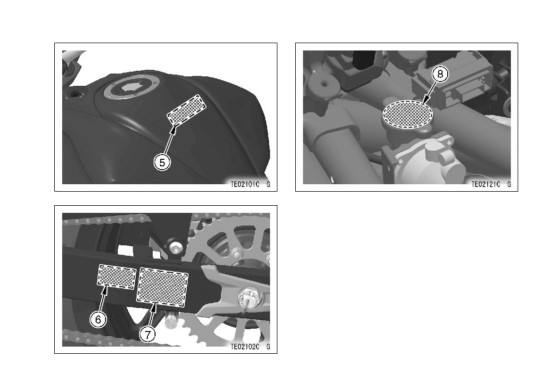

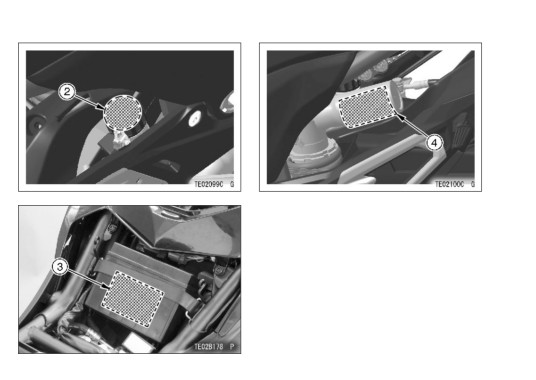

Расположение информационных табличек
Все информационные таблички, имеющи-
еся на Вашем транспортном средстве повто-
ряются в данной инструкции. Прочтите таблич-
ки и убедитесь, что поняли их значение. Они
содержат важную информацию, касающуюся
безопасности водителя и пассажира данного
транспортного средства. Таким образом, очень
важно чтобы данные таблички оставались на
своих местах. Если какая-либо табличка по-
теряна, повреждена, либо изношена - обрати-
тесь к авторизованному дилеру Кавасаки для
установки новой таблички в соответствующем
месте.
1.
Тормозная жидкость (перед)
Заметка
{{
Образцы табличек в данной инструкции
снабжены оригинальными номерами, кото-
рые помогут Вам или Вашему дилеру полу-
чить корректную замену.
26 ОСНОВНАЯ ИНФОРМАЦИЯ
2.
Тормозная жидкость (зад)
3.
Информация об аккумуляторной батарее
4.
Задний амортизатор - предупреждение
ОСНОВНАЯ ИНФОРМАЦИЯ 27
5.
Неэтилированный бензин
6.
Важная информация о приводной цепи
7.
Информация по загрузке и шинам
8.
Крышка радиатора - предупреждение

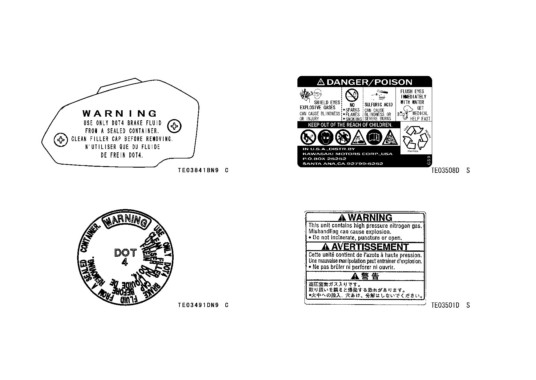

28 ОСНОВНАЯ ИНФОРМАЦИЯ
1)
3)
2)
4)

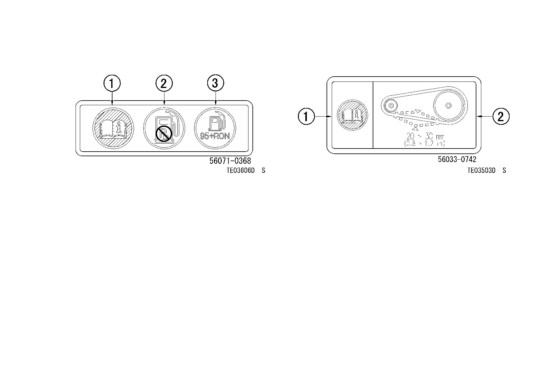

ОСНОВНАЯ ИНФОРМАЦИЯ 29
5)
6)
1.
Прочтите инструкцию по эксплуатации, стр. 9
1.
Прочтите инструкцию по эксплуатации, стр. 9
2.
Неэтилированный бензин, стр. 62
2.
Приводная цепь - провисание, стр. 113
3.
Октановое число топлива, стр. 63

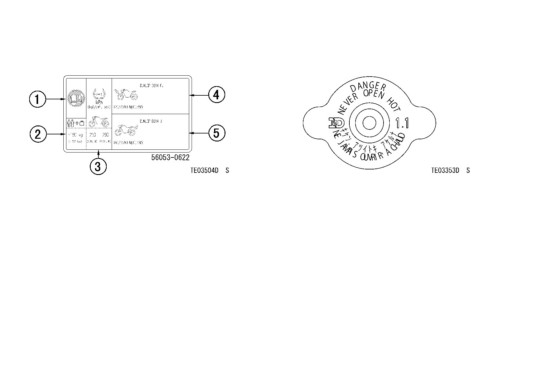

30 ОСНОВНАЯ ИНФОРМАЦИЯ
7)
8)
1.
Прочтите инструкцию по эксплуатации, стр. 9
2.
Максимальная нагрузка, стр. 10
3.
Давление в шинах, стр. 124
4.
Размер и производитель передней шины,
стр. 127
5.
Размер и производитель задней шины,
стр. 127
ОСНОВНАЯ ИНФОРМАЦИЯ 31

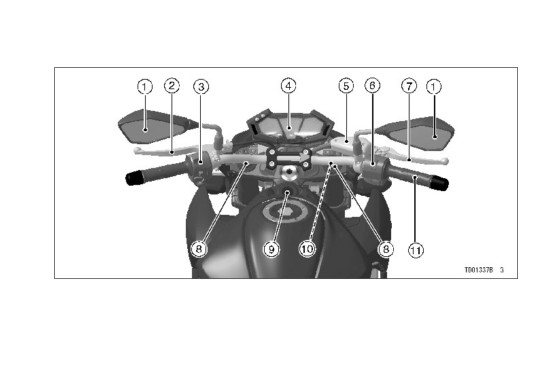

Расположение деталей
1.
Зеркала заднего вида
6.
Правый блок рулевых переключателей
2.
Рычаг сцепления
7.
Передний тормозной рычаг
3.
Левый блок рулевых переключателей
8.
Замок зажигания/замок рулевой колонки
4.
Приборная панель
9.
Рукоятка акселератора
5.
Бачок тормозной жидкости (перед)
