Мотоцикл Кавасаки Z800 (ABS). Руководство - часть 3
32 ОСНОВНАЯ ИНФОРМАЦИЯ

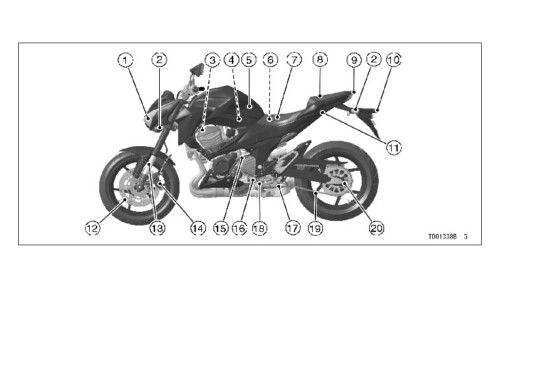

1.
Фара головного света
стоп-сигнал
16. Педаль переключения
2.
Указатели поворота
10. Лампа подсветки регистра-
передач
3.
Свечи зажигания
ционного номерного знака
17. Боковой упор
4.
Воздушный фильтр
11. Замок сиденья
18. Регулятор предваритель-
5.
Топливный бак
12. Тормозной диск
ного натяжения пружины
6.
Блок предохранителей
13. Передняя вилка
амортизатора
7.
Сиденье водителя
14. Тормозной суппорт
19. Приводная цепь
8.
Сиденье пассажира
15. Винт регулировки
20. Регулятор натяжения цепи
9.
Габаритный огонь/
холостого хода
ОСНОВНАЯ ИНФОРМАЦИЯ 33

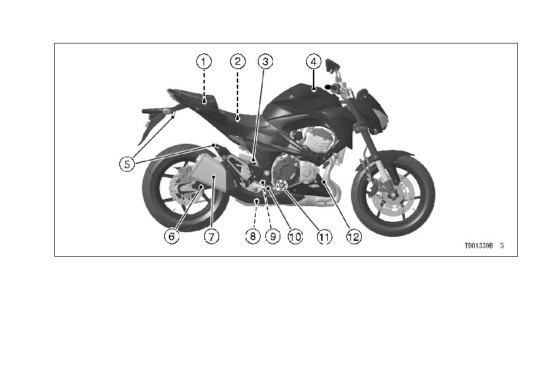

1.
Набор инструментов
7.
Глушитель
2.
Батарея
8.
Задний амортизатор
3.
Бачок тормозной жидкости (зад)
9.
Задний выключатель стоп-сигнала
4.
Крышка топливного бака
10. Педаль заднего тормоза
5.
Грузовые петли
11. Смотровое окно уровня масла
6.
Маятник
12. Масляный фильтр
34 ОСНОВНАЯ ИНФОРМАЦИЯ

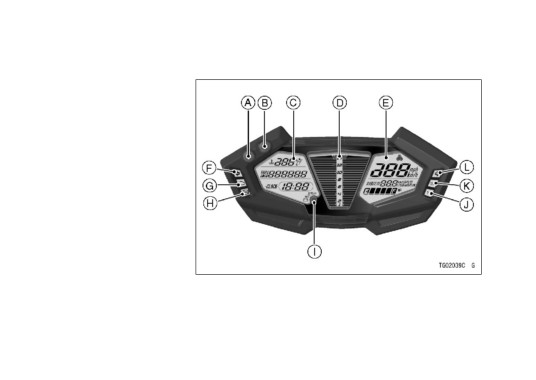

Контрольные приборы
A.
Левая кнопка
B.
Правая кнопка
C.
Многофункциональная панель
(левая сторона)
D.
Тахометр
E.
Многофункциональная панель
(правая сторона)
F.
Индикатор левого указателя
поворота
G.
Контрольная лампа состояния
двигателя
H.
Индикатор системы AБС (только
на моделях с АБС)
I.
Красный аварийный индикатор
J.
Индикатор нейтральной передачи
K.
Индикатор дальнего света
L.
Индикатор правого указателя поворота
ЗАМЕТКА
{{
Не рекомендуется переключать
режимы
отображения приборной панели во время
движения. Это может повлиять на без-
опасность эксплуатации.
ОСНОВНАЯ ИНФОРМАЦИЯ 35
Тахометр
Тахометр показывает количество оборотов
коленвала двигателя в минуту. На правой сто-
роне панели тахометра расположен участок,
называемый «красной зоной». Обороты дви-
гателя в красной зоне находятся выше реко-
мендованных максимальных оборотов и выше
оборотов эффективной производительности.
ПРИМЕЧАНИЕ
Не допускается длительная работа дви-
A. Тахометр
гателя на оборотах, превышающих мак-
B. Красная зона
симальные (в красной зоне). Это может
привести к повреждению двигателя.
При повороте ключа зажигания в положение
«ON», стрелка тахометра поворачивается до
максимальных значений и обратно для прове-
дения самодиагностики. Если стрелка тахоме-
тра не проходит самодиагностику, обратитесь
к авторизованному дилеру Кавасаки.
36 ОСНОВНАЯ ИНФОРМАЦИЯ
Схема отображения дисплея
●●
Нажмите левую и правую кнопки одновре-
Тахометр может отображать информацию в
менно более чем на 2 секунды для установки.
следующих режимах:
●●
Нажмите левую и правую кнопки одновре-
ЗАМЕТКА
менно более чем на 2 секунды. Тахометр
{{
Вариант отображения дисплея не может
переключится.
быть переключен на скорости менее 5 км/ч.
●●
Нажмите на левую кнопку, чтобы включить
{{
При скорости более 5км/ч приборная па-
отображение в одном из следующих режи-
нель возвращается в штатный режим ра-
мов:
боты.
A. Отображение - черное
B. Отображение - отдельные секции
C. Отображение - белое
ОСНОВНАЯ ИНФОРМАЦИЯ 37

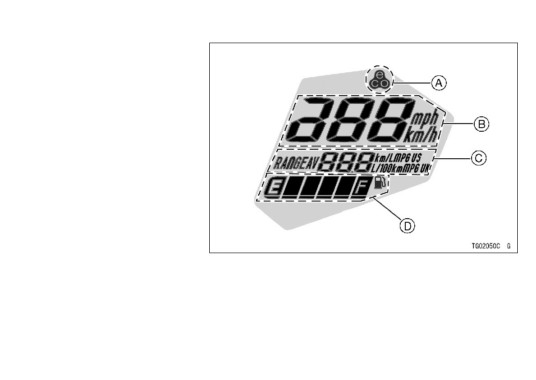

Многофункциональная
панель (правая сторона)
A. Индикатор экономичного
режима езды
B. Спидометр
C. Многофункциональный
дисплей
- Текущий пробег
- Средний пробег
- Пробег до израсходования
топлива
D. Индикатор уровня топлива/
Символ кончающегося
топлива
38 ОСНОВНАЯ ИНФОРМАЦИЯ
Спидометр
Спидометр показывает цифровое значение
скорости мотоцикла.
ЗАМЕТКА
{{
При скорости менее 5 км/ч спидометр по-
казывает «0».
Отображение дисплея
Отображение дисплея спидометра может
быть переключено между метрической (км/ч)
и имперской
(миль/ч) системой измерений.
Перед началом эксплуатации убедитесь, что

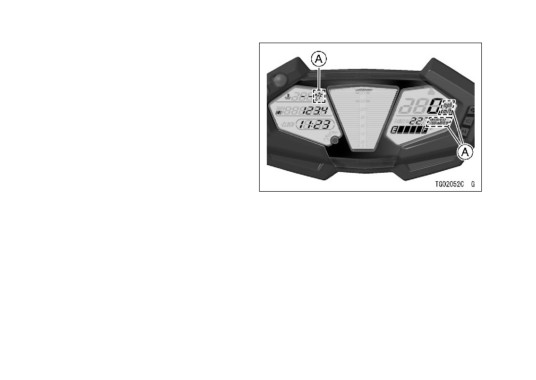

А. Дисплей км/ч миль/ч
приборная панель включена в соответствии с
местными требованиями.
ЗАМЕТКА
{{
Не рекомендуется эксплуатировать мо-
тоцикл с приборной панелью, включенной
в некорректный режим отображения про-
бега (миль/ч или км/ч). Переключите режим
отображения, как описано ниже.
Для изменения режима отображения:
●●
Переключитесь на одометр, нажимая левую
кнопку.
ОСНОВНАЯ ИНФОРМАЦИЯ 39
●●
Режим отображения миль/ч или км/ч пере-
Многофункциональный дисплей
ключается при нажатии левой кнопки, одно-
Многофункциональный дисплей может ра-
временно с нажатой правой кнопкой. Ре-
ботать в следующих режимах:
жимы отображения будут переключаться в
●●
Текущий пробег
следующем порядке.
●●
Средний пробег
●●
Пробег до израсходования топлива
●●
При нажатии правой кнопки режимы пере-
ключаются в следующем порядке:
Текущий пробег → Средний пробег → Про-
бег до израсходования топлива → Текущий
пробег...
ЗАМЕТКА
{{
При отключении батареи многофункцио-
нальный дисплей переключается в режим
отображения текущего пробега.
Текущий пробег
В данном режиме дисплей показывает теку-
ЗАМЕТКА
щий пробег в цифровом виде. Данные о про-
{{
Данные об используемом режиме отобра-
беге обновляются каждые 4 секунды.
жения сохраняются в памяти, даже при
отключении батареи.
40 ОСНОВНАЯ ИНФОРМАЦИЯ

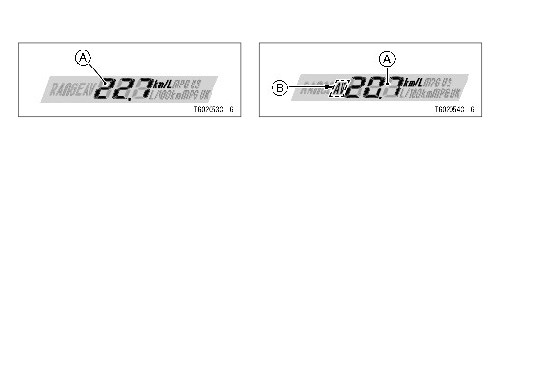

А. Текущий пробег
A.
Средний пробег
B.
“AV ”
ЗАМЕТКА
{{
В поле цифрового значения пробега пока-
●●
Для сброса среднего пробега на “- -. -” на-
зывается “- -. -”, пока не пройдет 4 секун-
жмите и удерживайте правую кнопку в тече-
ды и пока показания спидометра не пока-
нии 2 секунд.
жут скорость выше 0 км/ч.
{{
При повороте ключа зажигания в положе-
ЗАМЕТКА
ние «ON», текущий пробег сбрасывается
{{
Данные о пробеге сохраняются даже при
до значения “ 0.0 ”.
выключении зажигания.
{{
При отключении батареи показания пробе-
Средний пробег
га сбрасываются на “-- . -”.
Дисплей среднего пробега показывает сред-
{{
После сброса показаний среднего пробега.
нее цифровое значение пробега от начала
Цифровое значение пробега не отобража-
измерения до текущего момента. Показания
ется до тех пор, пока не будет использова-
среднего пробега обновляются каждые 5 се-
но 5мл топлива и пока пробег не составит
кунд.
100 метров.
ОСНОВНАЯ ИНФОРМАЦИЯ 41
Пробег до израсходования топлива
В данном режиме дисплей отображает циф-
ровое значение пробега до полного израсхо-
дования топлива в баке. Показания в данном
режиме обновляются каждые 20 секунд.
А.
“- - -”
ЗАМЕТКА
{{
Значение пробега в данном режиме состав-
ляет от 0 до 999 км.
{{
Значение пробега до израсходования то-
A. Пробег до израсходования топлива
плива дается с погрешностью и служит
B.
“RANGE”
для информирования водителя.
Дисплей в режиме отображения пробега до
Индикатор экономичного режима езды
израсходования топлива показывает “- - -”
Индикатор загорается при езде в оптималь-
когда начинает мигать символ топлива (
)
ном для сохранения топлива режиме. Наблю-
на многофункциональной панели.
дение за данным индикатором может помочь
водителю управлять мотоциклом с максималь-
ной экономией топлива.
42 ОСНОВНАЯ ИНФОРМАЦИЯ
Индикатор уровня топлива
Уровень топлива в баке показывается со-
гласно количеству сегментов индикатора на
приборной панели. Когда бак полон, включены
все сегменты индикатора. При уменьшении
количества топлива, сегменты гаснут один за
А. Индикатор экономичного режима езды
другим, от F (полный бак) до Е (пустой бак).
Когда нижний сегмент индикатора и сигналь-
ная лампа начинают мигать - это означает, что
в баке осталось около 4л топлива. Необходи-
ПРЕДУПРЕЖДЕНИЕ
мо заправиться при первой же возможности.
Невнимательное отношение к дорожной
В случае, если мотоцикл стоит на боковом
ситуации повышает вероятность аварии.
упоре, индикатор не может показывать кор-
Не концентрируйте внимание на индика-
ректный уровень топлива в баке. Установите
торе экономичного режима езды, исполь-
мотоцикл вертикально для проверки уровня
зуйте для наблюдения за ним перифери-
топлива.
ческое зрение.
A. Сегмент (E)
B. Символ топлива (
)
ОСНОВНАЯ ИНФОРМАЦИЯ 43
В случае неисправности (например, замыка-
ния проводов) все сегменты и символ топлива
начнут мигать. Обратитесь к авторизованному
дилеру Кавасаки для проведения проверки как
можно скорее.
