Квадроцикл CF500A. Руководство - часть 49



193

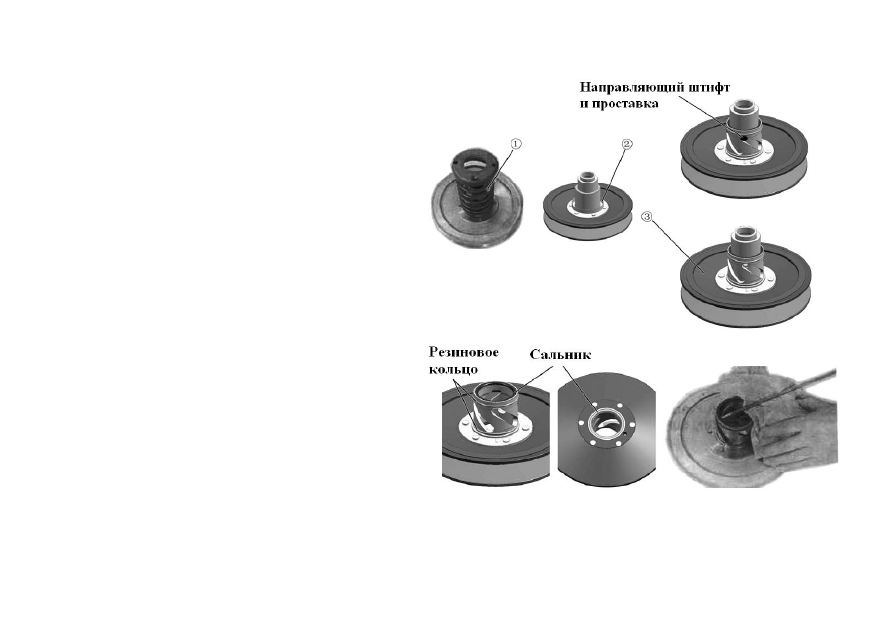

Снять пружину 1.
Снять гнездо пружины 2.

Снять направляющий штифт и проставку.

Снять ведомый подвижный шкив 3.











Резиновая кольцевая прокладка и сальник


Проверить резиновую кольцевую прокладку и сальник на износ
и повреждения.
При износе и повреждениях – заменить.

Снять сальник.









194

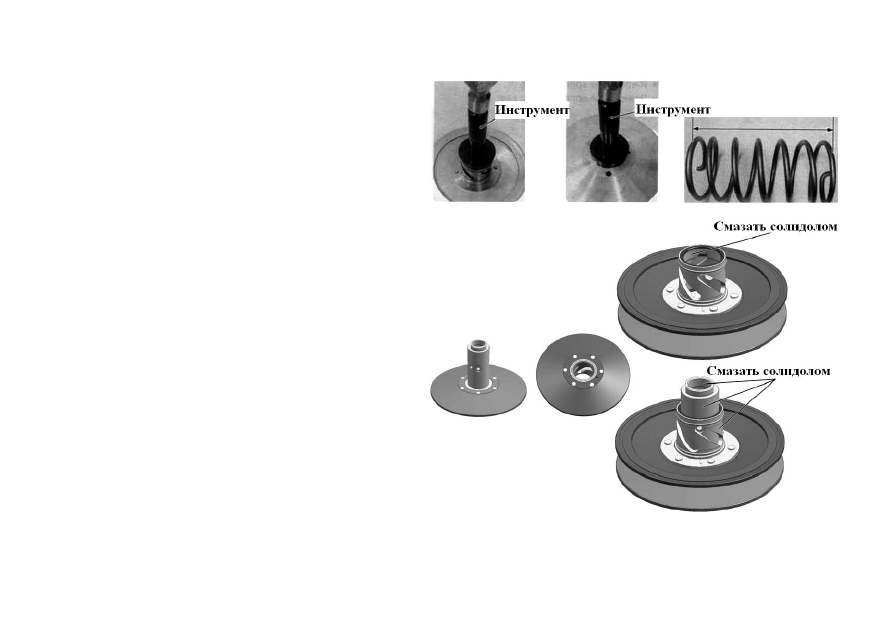

Установить сальник с помощью специального инструмента.
Инструмент: Комплект для установки подшипников.


Пружина ведомого шкива

Использовать  нониусный  штангенциркуль  для  проверки
свободной длины пружины. Если длина короче предела износа,
заменить пружину новой.
Предел износа: 145,4 мм


Ведомый подвижный и неподвижный шкивы

Проверить  ведущую  поверхность  на  нормальное  состояние  и
отсутствие неравномерного износа или повреждений.
При износе или повреждениях – заменить.

Сборка
Установить новую резиновую кольцевую прокладку.
Смазать солидолом резиновую кольцевую прокладку, боковую
поверхность сальника и канавку для направляющего штифта.

Материал: солидол.









195

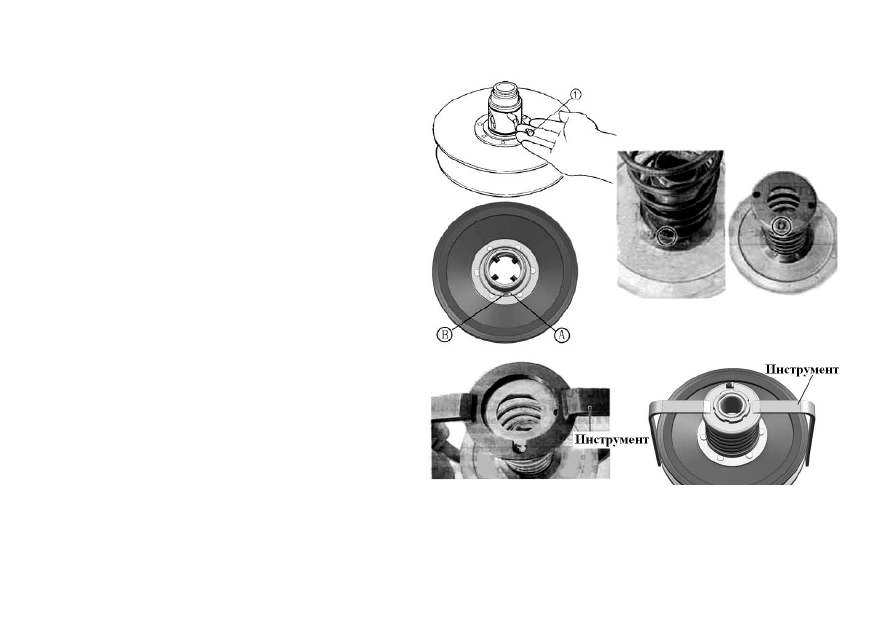

Установить направляющий штифт и проставку 1.

Примечание:
Во  избежание  повреждения  боковой  поверхности  сальника  в
процессе  сборки,  на  боковую  поверхность  надеть  стальную
пластинку толщиной 0,1мм в качестве направляющей.
Установить  гнездо  пружины.  Совместить  отверстие  А  с
отверстием В.
Установить  пружину  и  пластину  пружины.  Вставить  конец
пружины в отверстие.
Сжать пружину специальным инструментом.
Совместить  конец  ведомого  шкива  с  отверстием  пластины
пружины.

Инструмент:  Приспособление  для  сжатия  пружины  ведомого
шкива.
Временно затянуть резьбовое кольцо.
Снять специальный инструмент с ведомого шкива.









196

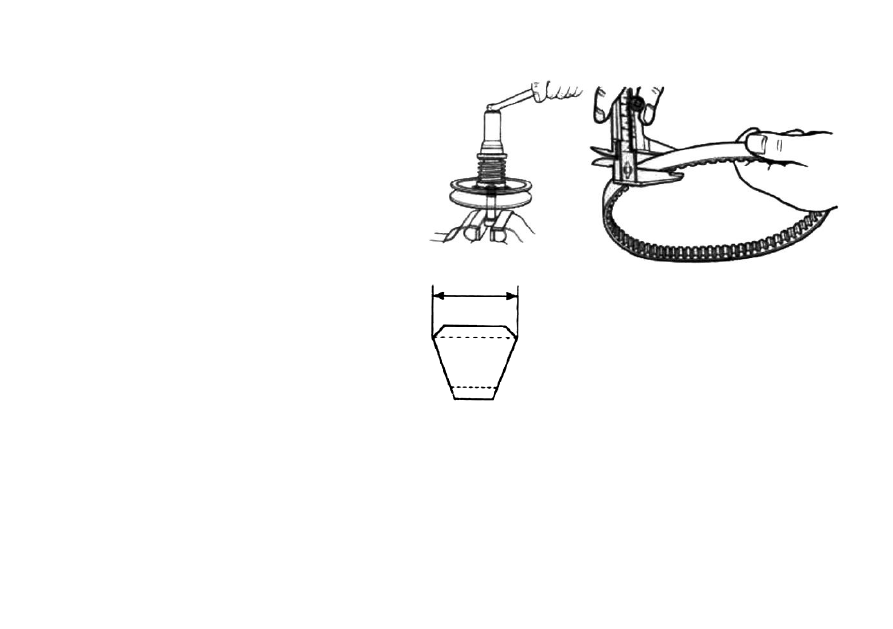

Затянуть  резьбовое  кольцо  с  помощью  специального
инструмента до заданного момента.
Момент затяжки резьбового кольца: 100Н·м
Инструмент: Ключ для резьбовых колец, держатель шкива.


Ремень привода

Проверить ремень на отсутствие жирных веществ.
Проверить  контактную  поверхность  ремня  на  трещины  и
повреждения.
Проверить толщину ремня нониусным штангенциркулем.
При повреждениях, неправильной ширине – заменить.
Предел износа ширины ремня – 33,5 мм
Инструмент: Нониусный штангенциркуль.

Внимание:
Если  поверхность  ремня  загрязнена  солидолом  или  маслом,
тщательно обезжирить ремень.
