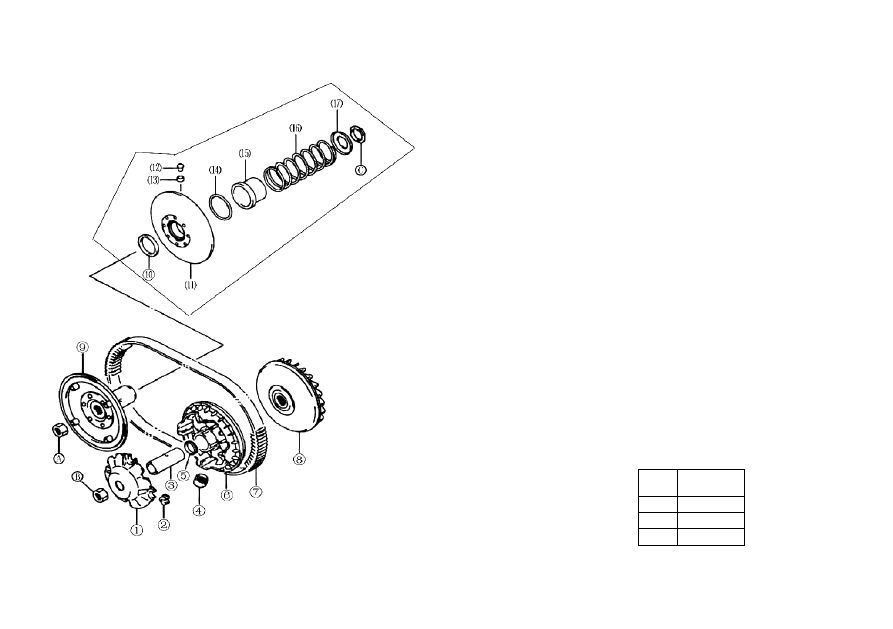

Ведущий и ведомый шкивы



1.

Кулачок

2.

Амортизаторы, 4шт.

3.

Проставка

4.

Ролик, 8шт.

5.

Сальник, 2шт.

6.

Ведущий подвижный шкив

7.

Ремень привода

8.

Ведущий неподвижный шкив

9.

Ведомый неподвижный шкив

10.  Сальник, 2шт.
11.  Ведомый подвижный шкив
12.  Направляющий штифт, 4шт.
13.  Распорка, 4шт.
14.  Резиновая прокладка, 2шт.
15.  Гнездо пружины
16.  Пружина
17.  Шайба пружины


А – гайка ведущего шкива
В – гайка ведомого шкива
С – резьбовое кольцо



Н·м

А

115

В

115

С

100



190



Ведущий подвижный

 шкив

Разборка
Снять проставку
Снять кулачок 1 и ролик 2


Ролик

Проверить каждый ролик и скользящую поверхность на износ
и повреждения.
При износе и повреждениях – заменить.

Примечание:
Ролики заменяются в комплекте.


Сальник

Проверить  боковую  поверхность  сальника  на  износ  и
повреждения.
При износе и повреждениях – заменить.

Снять сальник.







191

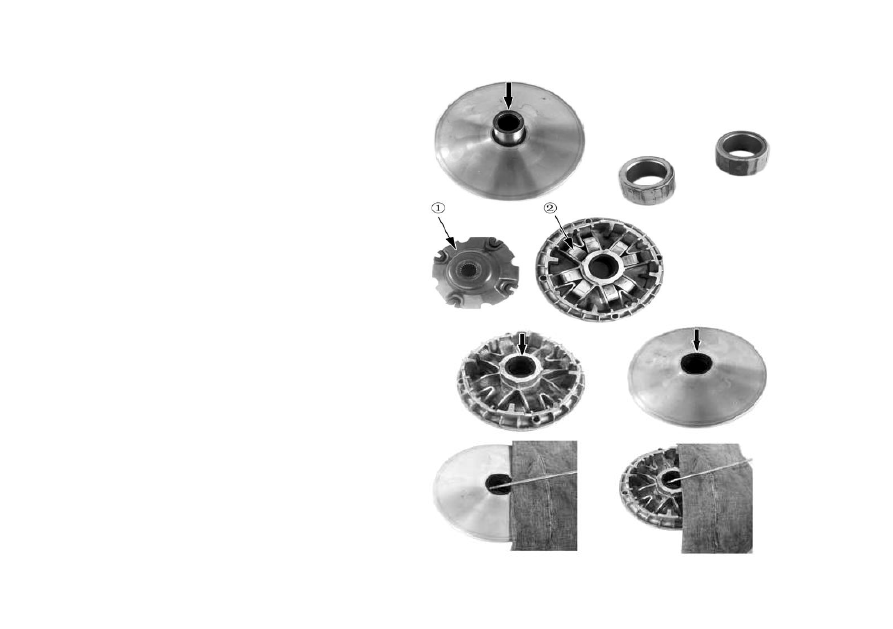

Ведущий подвижный и неподвижный шкив

Проверить ведущую поверхность на нормальное состояние.
При  наличии  повреждения  или  неравномерного  износа  –
заменить.
Установить сальник специальным инструментом.
Инструмент: Комплект для установки сальников.

Сборка:
Повторить  процедуру  снятия  ведущего  подвижного  и
неподвижного шкива в обратной последовательности.
Обратить внимание на следующее:
Смазать  солидолом  внутреннее  отверстие  и  боковую  сторону
сальника.

Примечание: Тщательно удалить остатки солидола.
Соблюдать  осторожность,  чтобы  не  нанести  солидол  на
контактную поверхность ремня привода.

Материал: Солидол.

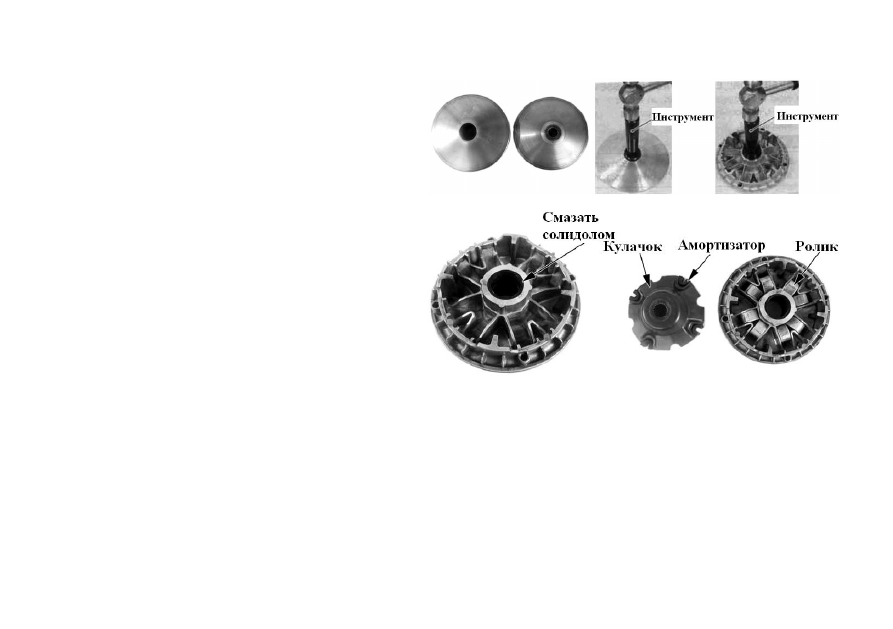

Поставить 8 роликов 1 на ведущий подвижный шкив
Установить 4 амортизатора 2 на кулачок 3
Установить кулачок на ведущий подвижный шкив.

Примечания:  При  вставке  проставки  прижать  кулачок  так,
чтобы ролики не выскочили из своих посадочных мест.









192



Установка проставки

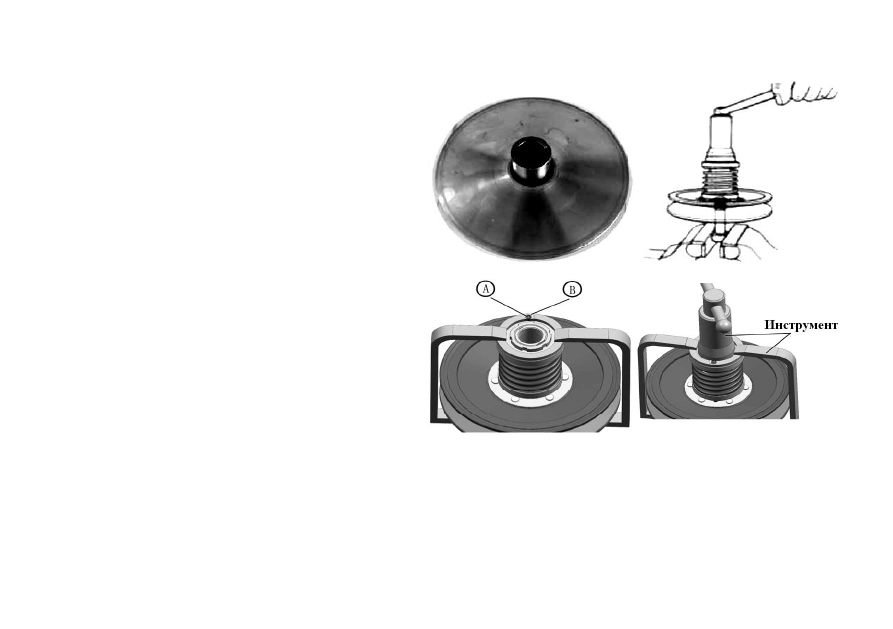

Разборка ведомого шкива


Использовать  специальный  инструмент  и  держатель  для
удержания  ведомого  шкива.  Снять  гайку  ведомого  шкива
специальным инструментом.
Внимание:
Не  снимать  резьбовое  кольцо  до  установки  приспособления
для сжатия пружин.
Инструмент: Гаечный ключ, держатель шкива

Установить  специальный  инструмент  на  ведомый  подвижный
шкив и сжать его вращением рукоятки инструмента.
Примечание:
Убедиться,  что  конец  пружины  А  попал  в  паз  В  рукоятки
инструмента.

Снять резьбовое кольцо.
Инструмент:  приспособление  для  сжатия  пружины  ведомого
шкива
Примечание:
Так  как  к  ведомому  подвижному  шкиву  приложено  большое
усилие пружины, будьте особенно осторожны, чтобы ведомый
подвижный шкив не выскочил резко со своего места.

Медленно  освободить  рукоятку  инструмента  и  снять
специальный инструмент.
