Квадроцикл CF500A. Руководство - часть 45



177

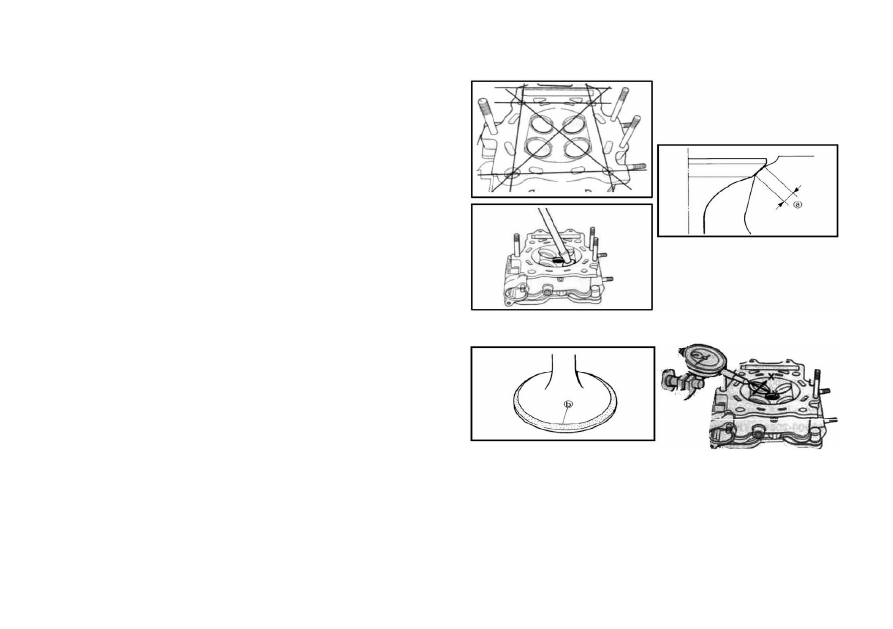

Деформация головки цилиндра

Очистить  камеру  сгорания  от  отложений  углерода;  проверить
поверхность прокладки головки цилиндра на деформацию с помощью
поверочной  линейки  и  толщиномера.  Снять  показания  зазора  в
нескольких  точках.  Если  какое–либо  показание  зазора  находится  вне
предела износа, заменить головку цилиндра новой.
Предел износа и деформации головки цилиндра: 0,05 мм
Инструмент: Толщиномер

Ширина седла клапана

Равномерно  покрыть  краской  седло  клапана.  Вставить  клапан  и  по
окружности обстукать покрытое краской седло торцем клапана.
Для  получения  четкого  отпечатка  контактной  поверхности  седла
использовать  приспособление  для  клапанов  для  удержания  головки
клапана.
Кольцевидный  отпечаток  краски  на  торце  клапана  должен  быть
непрерывным,  без  разрывов.  Ширина  кольца  краски,  которая
представляет  собой  визуализацию  ширины  седла,  должна  быть  в
следующих пределах:
Ширина седла клапана: 0,9–1,1 мм
Инструмент: Приспособление для клапанов

Шток клапана и направляющая клапана

Поднять клапан на 10 мм над седлом клапана. Проверить отклонение
штока  клапана  в  направлениях  Х  и  Y,  перпендикулярных
относительно  друг  друга  с  помощью  стрелочного  индикатора.  Если
шток  клапана  изношен  до  предела,  а  зазор  превышает  заданный
предел  износа,  заменить  клапан.  Если  шток  клапана  находится  в
пределах  нормы,  заменить  направляющую  клапана.  Дважды
проверить зазор после замены штока клапана или направляющей.
Отклонение штока клапана (IN & EX): 0,35 мм
Инструмент: Микрометр; магнитный стенд










178

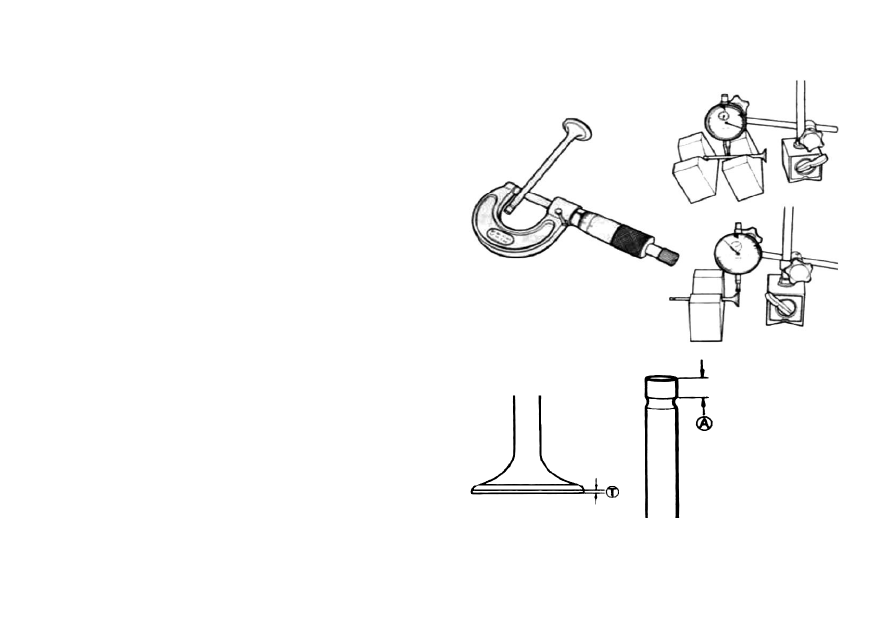

Наружный диаметр штока клапана

Замерить наружный диаметр штока клапана микрометром.
Предел износа: IN: 4,975–4990 мм; EX: 4,955–4,970 мм
Инструмент: Микрометр (0–25 мм).

Биение штока клапана

Поместить  шток  клапана  в  V–блоки  как  показано  на  рис.  справа.
Проверить биение стрелочным индикатором.
Предел износа: 0,05 мм
Инструмент:  магнитный  стенд;  стрелочный  индикатор  (1/100);  V–
блоки.

Радиальное биение головки клапана

Измерить радиальное биение головки клапана, как показано справа.
При  превышении  допустимого  предела  биения  головки  клапана  –
заменить.
Предел износа: 0,03 мм
Инструмент:  Стрелочный  индикатор  (1/100);  магнитный  стенд;  V–
блок.

Износ торцевой поверхности клапана

Проверить каждый торец клапана на износ или повреждение.
Заменить клапан новым, если обнаружен избыточный износ.
Измерить толщину головки клапана.
При выходе этой толщины за пределы диапазона – заменить.
Предел износа: 0,5 мм
Инструмент: Нониусный штангенциркуль.

Торец штока клапана

Проверить торец штока клапана на выбоины или износ.
В  случае  наличия  выбоин  или  износа  обработать



торцевую

поверхность  заново.  Если  длина  Т  меньше  предела  износа,  заменить
клапан новым
Длина торцевой поверхности штока клапана: 2,1 мм
Инструмент: Нониусный штангенциркуль.









179

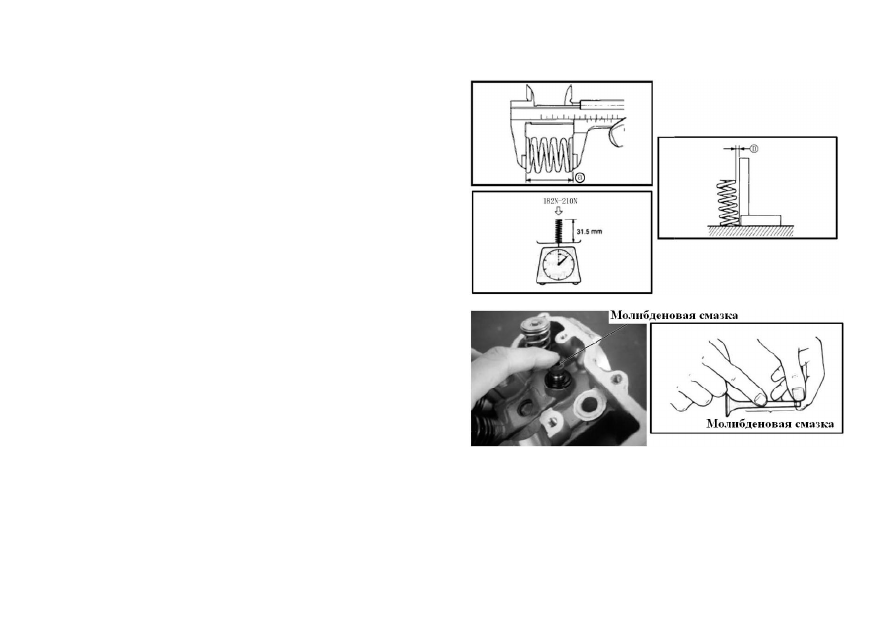

Пружина клапана

Пружина  клапана  поддерживает  герметичность  клапана  и  его  седла.
Ослабление  пружины  приводит  к  падению  мощности  двигателя  и
стукам в механизме клапана.
Измерение свободной длины пружины
При  выходе  свободной  длины  пружины  за  допустимые  пределы  –
заменить.
Предел износа: 38,8 мм
Инструмент: нониусный штангенциркуль.
Измерить усилие сжатия пружины до заданной длины.
При выходе усилия за заданные пределы – заменить.
Предел износа: (IN/EX) 182Н–210Н/31,5 мм
Инструмент: Пружинные весы.
Измерение наклона пружины клапана.
При превышении допустимого диапазона наклона – заменить.
Предел наклона пружины клапана: 2



 /1,7 мм



Сборка головки цилиндра

Установить каждое гнездо пружины
Смазать  молибденовым  маслом  сальник  штока  клапана  и  установить
его на место.
Материал: молибденовое масло.
Вставить клапана со штоками, смазанными молибденовым маслом по
всей образующей.
Примечание:
При  вставке  клапана  соблюдать  осторожность,  чтобы  не  повредить
кромку сальника штока.









180

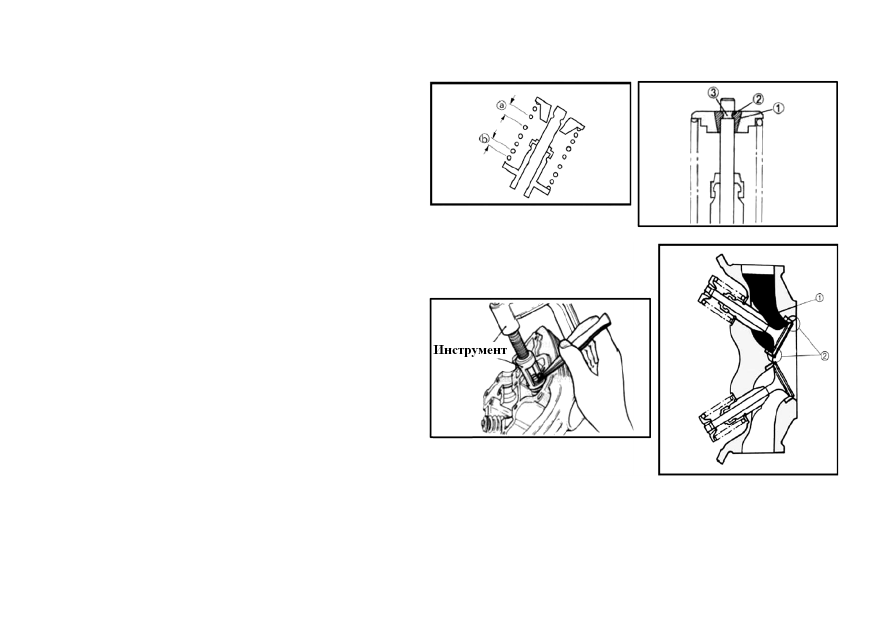

Установить  пружину  клапана  концом  b  с  малым  шагом  в
сторону  головки  цилиндра.  Конец  а  с  большим  шагом
маркирован.
Положить  на  клапан  держатель  пружины.  Использовать
приспособление для сжатия пружины клапана. Установить две
половинки шпонки в торец штока, освободить приспособление
для  сжатия  пружины  с  тем,  чтобы  шпонка  1  вошла  между
седлом и штоком. Убедиться, что закругленный край 2 шпонки
попал в канавку 3 на конце штока.

Инструмент: Приспособление для сжатия пружин; пинцет

Примечание:
Постукать по концу клапана резиновым молотком.
Убедиться, что шпонка клапана попала в канавку.
Проверить эффективность герметизации головки цилиндра.
Налить  чистый  раствор  в  IN/EX  клапана  1  и  проверить  на
утечку в седле клапана 2 через несколько минут.
