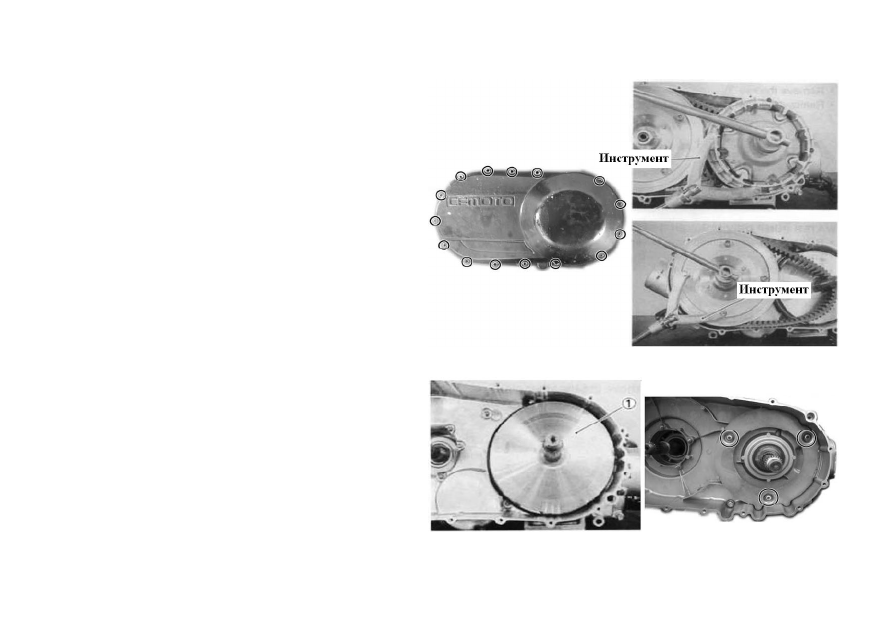

169



Правая сторона двигателя



Крышка

вариатора




Снять болт крышки вариатора
Снять крышку вариатора
Снять прокладку и установочный штифт


Вариатор



Снять гайку ведущего шкива специальным инструментом
Снять ведущий подвижный шкив

Снять гайку ведомого шкива специальным инструментом
Снять ведомый шкив
Снять ремень привода
Инструмент: держатель шкива

Снять ведущий неподвижный шкив 1

Снять болт воздухонаправляющей направляющей пластины

Снять воздухонаправляющую направляющую пластину.










170



Корпус

вариатора



Снять болт 1 корпуса вариатора
Снять гайку 2 корпуса вариатора
Снять наружную сторону муфты сцепления и корпус вариатора
Снять установочный штифт, переднюю и заднюю прокладки


Муфта сцепления

Снять одностороннюю муфту сцепления
Снять  фиксирующую  гайку  колодки  муфты  сцепления
специальным инструментом
Снять колодку муфты сцепления

Примечание:  Гайка  колодки  муфты  сцепления  имеет  левую
резьбу.


Цепь распределительного механизма

Снять цепь распределительного механизма

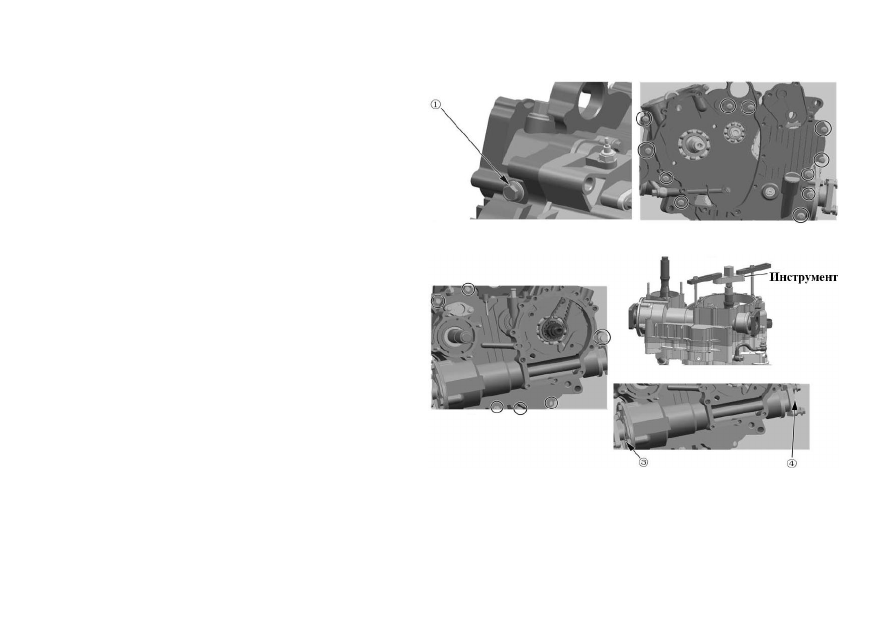

171



Центральная часть двигателя



Болт положения передачи

Снять болт 1 положения передачи
Снять пружину и стальной шарик.


Правый картер

Снять болты левого картера
Снять болты правого картера
Отделить правый картер специальным инструментом

Внимание:
Сепараторная  пластина  картера  должна  быть  параллельной
торцевой поверхности картера
Коленвал должен оставаться в левой половине картера.

Инструмент: Сепаратор картера


Ведомая коническая шестерня,
передний выходной вал

Снять болт крышки конической передачи
Снять ведомую коническую шестерню 3
Снять гайку переднего выходного вала 4

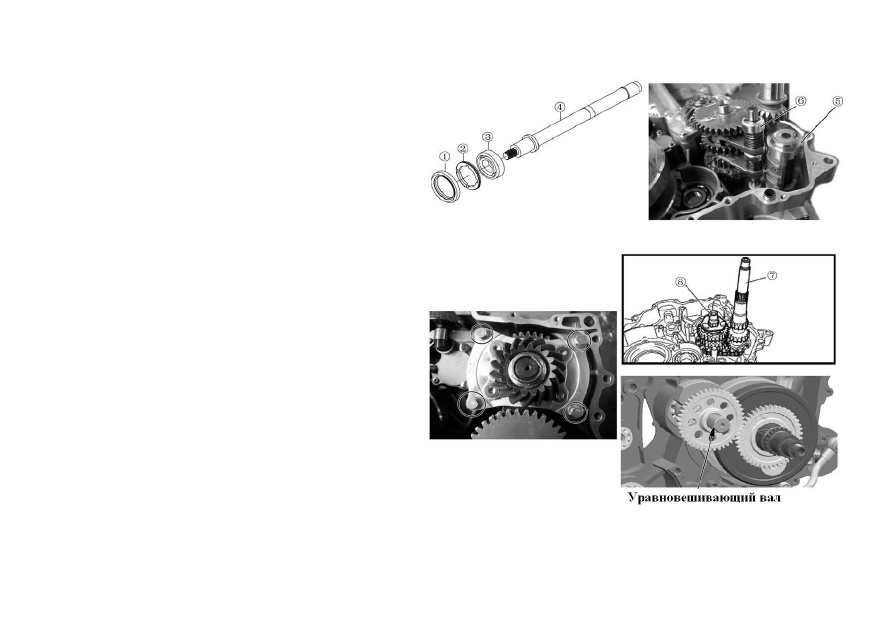

172


Снять сальник 1 и ограничительную гайку подшипника 1
Снять передний выходной вал 4


Вилка/вал переключающего кулачка

Снять переключающий кулачок, вилку/вал 6


Ведущая коническая шестерня

Снять левый картер с ведомой конической шестерни


Ведущий вал

Снять ведущий вал 7 и ведомый вал 7


Уравновешивающий вал

Снять уравновешивающий вал
