173

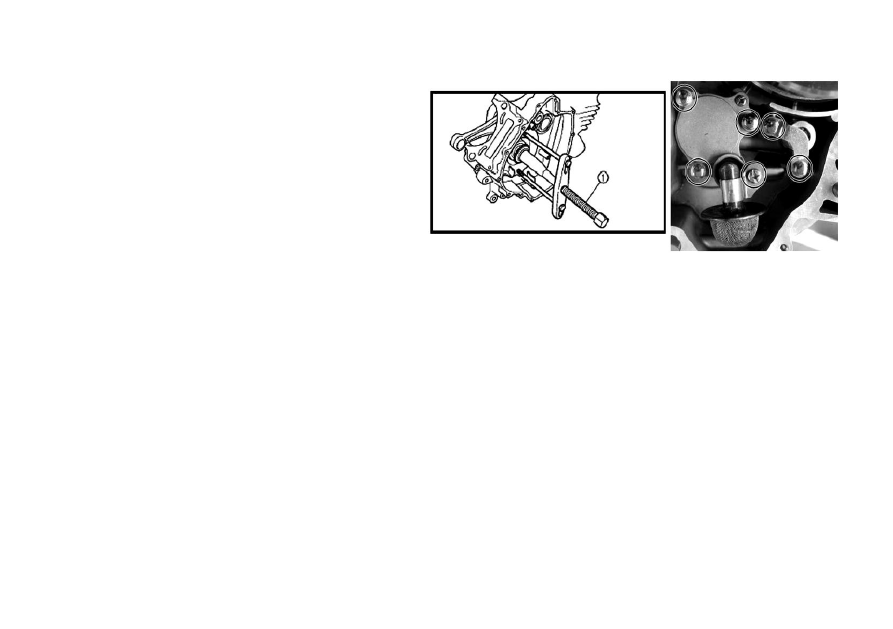

Коленвал


Отделить  коленвал  от  левого  картера  специальным
инструментом

Инструмент: Сепаратор коленвала




Предохранительный клапан масляного насоса


Снять масляный амортизатор и обратный клапан





174



Контроль компонентов двигателя



Крышка головки цилиндра

Разборка
Внимание:

Каждая

снятая

деталь

должна

быть

идентифицирована по ее местоположению, детали необходимо
размещать  по  группам,  обозначаемым  как  «Выхлоп»,
«Всасывание» и т.д., таким образом, каждая деталь может быть
установлена в процессе сборки на ее первоначальное место.

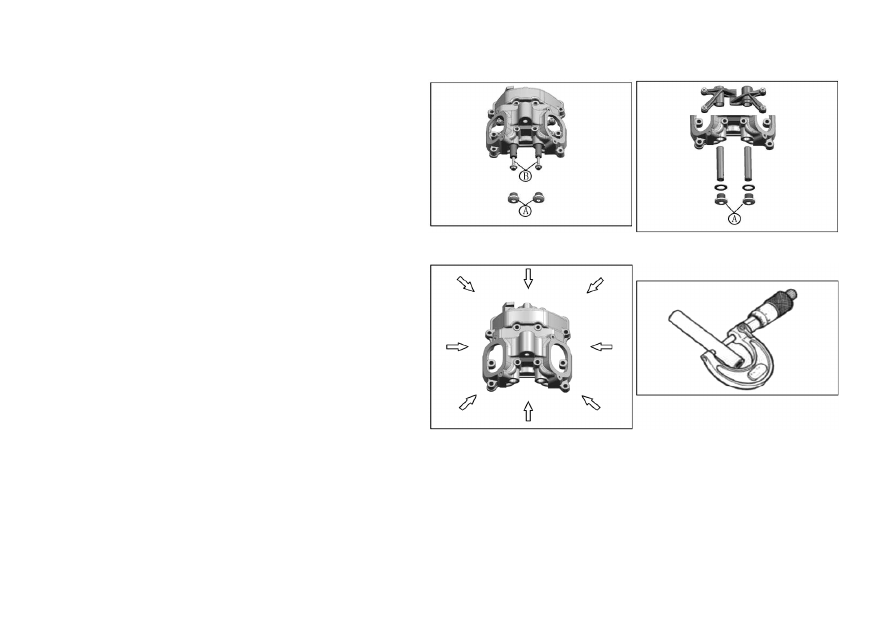

Снять болты А коромысла
Снять вал коромысла, используя болты «В» М6


Деформация крышки головки цилиндра

Снять  герметик  с  сопрягаемой  поверхности  крышки  головки
цилиндра,  разместить  крышку  головки  цилиндра  на  плиту  и
замерить деформацию толщиномером.
Допустимый предел: 0,05 мм
Инструмент: Толщиномер
При превышении допустимого предела – заменить.
Примечание:  Замена  крышки  головки  цилиндра  и  головка
цилиндра заменяются одновременно.


Вал коромысла

Измерить наружный диаметр вала коромысла микрометром.
Наружный диаметр вала коромысла (IN, EX)
Предел: 11,973–11,984 мм
Инструмент: Микрометр (0–25 мм)










175

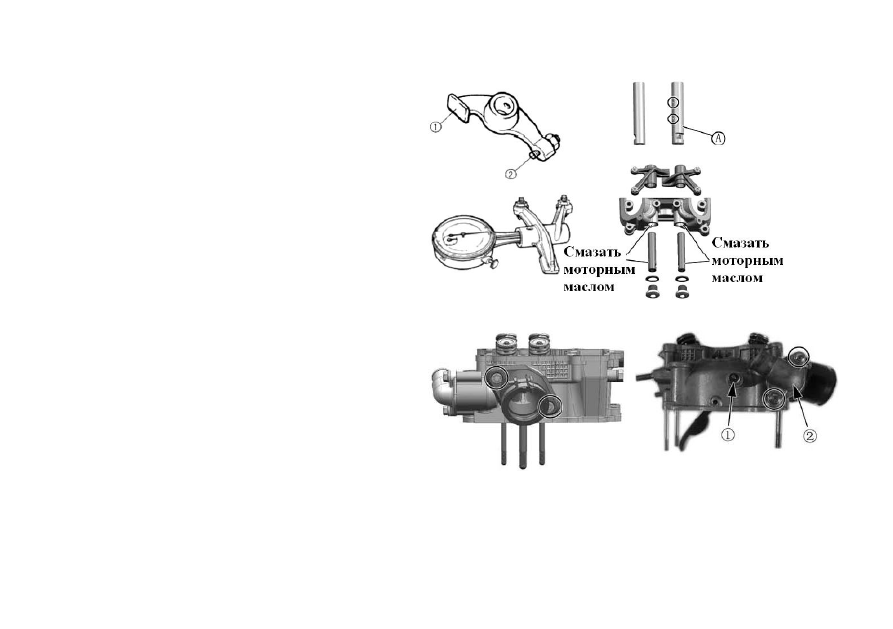

Коромысло

При  проверке  коромысла  проверить  внутренний  диаметр
коромысла  клапана  и  износ  контактной  поверхности
кулачкового вала.
Внутренний диаметр коромысла: 000–12,018 мм
Инструмент: Стрелочные измерительные индикаторы

Сборка
Примечание:
Вал «А» коромысла всасывания имеет масляные отверстия.

Смазать моторным маслом коромысла и валы
Установить  коромысла  и  затянуть  вал  коромысла  с  заданным
моментом:
Болт вала коромысла: 28Н·м


Головка цилиндра


Разборка
Снять трубу всасывания
Снять датчик температуры воды 1 и крышку термостата 2










176

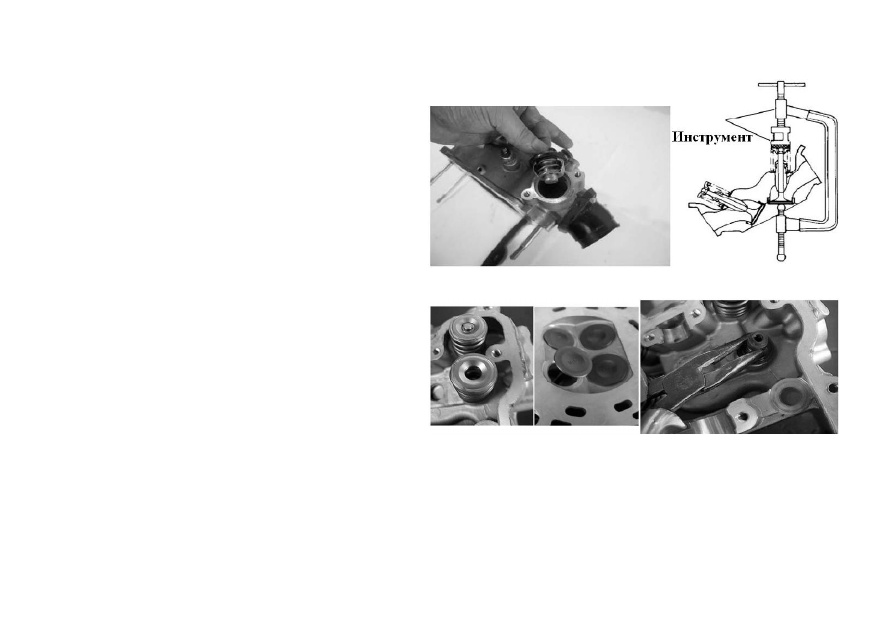

Снять термостат

Сжать пружину клапана и снять шпонку клапана пинцетом.

Инструменты:
Приспособление для сжатия пружины клапана: Струбцина







Снять верхнее гнездо пружины клапана и пружину клапана
Снять клапан с противоположной стороны.

Снять уплотнительное кольцо штока клапана и
нижнее гнездо пружины.
