Квадроцикл CF500A. Руководство - часть 19



73



Передняя подвеска


ПРИМЕЧАНИЕ:
Не снимать одновременно обе левые или обе правые
подвески во избежание падения квадрицикла.
Установить квадрицикл на ровной поверхности и
надежно закрепить его переднюю часть.

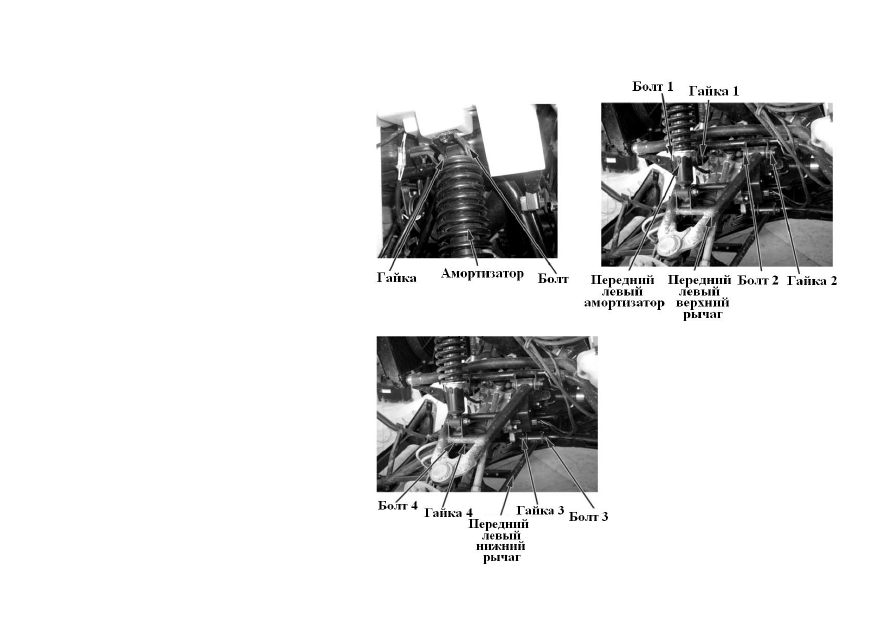

Снять переднее колесо, ступицу переднего колеса,
суппорт переднего тормоза, болт 1, гайку 1, болт 2,
гайку 2, болт 3, гайку 3, болт 4, гайку 4.
Снять корончатую гайку.
Снять соединительную тягу.
Вытащить рулевой шарнир из соединения вариатора.
Снять переднюю левую подвеску.









74

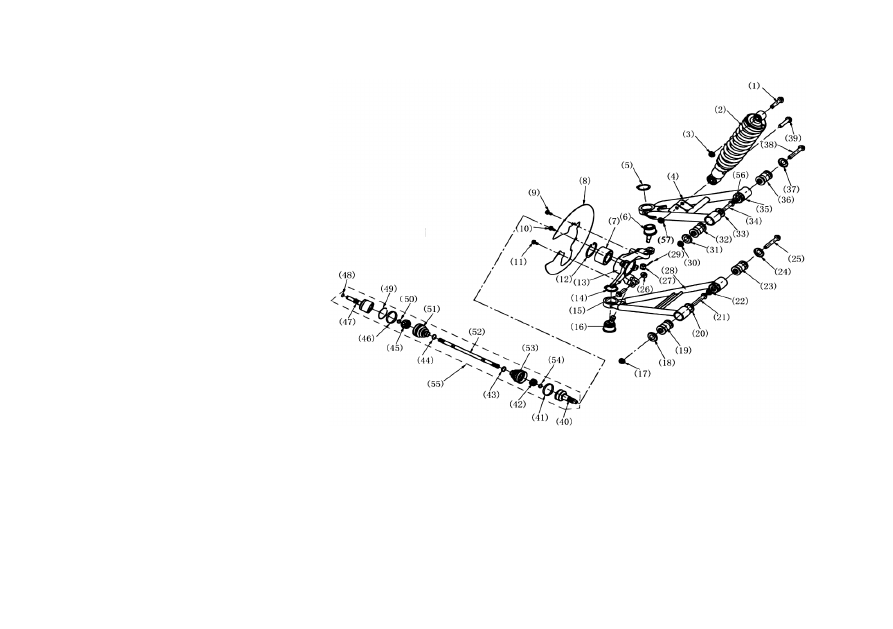

1. Болт 1
2. Передний правый амортизатор
3. Гайка 1
4. Передний правый рычаг
(верхний)
5. Стопорное кольцо подшипника
6. Верхняя шаровая опора
7. Подшипниковый узел
8. Защита тормозного диска
9. Болт 2
10. Болт 3
11. Болт 4
12. Стопорное кольцо
13. Правый рулевой шарнир
14. Стопорное кольцо
15. Болт 5
16. Нижняя шаровая опора
17. Гайка 2
18. Колпачок втулки
19. Втулка
20. Болт 6
21. Болт 3
22. Гайка 3
23. Колпачок втулки
24. Втулка
25. Болт 7
26. Болт 4
27. Корончатая гайка
28. Передний правый рычаг
(нижний)
29. Шплинт
30. Гайка 5



31. Колпачок втулки
32. Втулка
33. Колпачок втулки
34. Болт 8
35. Гайка 6
36. Втулка
37. Колпачок втулки
38. Болт 9
39. Болт 10
40. Ось шарнира

41. Большой хомут неподвижного торца
42. Подшипник неподвижного торца
43. Маленький хомут неподвижного торца
44. маленький хомут неподвижного торца
45. подшипник перемещающегося торца
46. большой хомут перемещающегося
торца
47. Ось шарнира
48. Стопорное кольцо
49. Стопорное кольцо 2

50. Дистанцирующая прокладка
51. Пыльник перемещающегося
торца
52. Передний левый вал
53. Пыльник неподвижного торца
54. Хомут 1
55. Левый передний ШРУС
56. Гайка 7
57. Гайка 8



75


Разборка
Примечание: замена переднего амортизатора не требует снятия других деталей.
Открутить болт 10 (39) и гайку 8 (57). Снять передний правый амортизатор.
Осмотреть амортизатор на предмет течи масла, износ сальника. При наличии повреждений заменить.
Установка
Повторить операции снятия в обратном порядке.


Рычаги подвески

Примечание: У данного квадрицикла имеется 8 рычагов подвески. Снятие, разборку, установку и осмотр рычагов проводить так же.
В настоящем руководстве по обслуживанию описывается только снятие, разборка, осмотр и установка переднего левого верхнего рычага и
переднего левого нижнего рычага.

Передний правый рычаг
Разборка
Снять передний правый амортизатор, болт 9 (38) и гайку 7 (56), болт 8 (34) и гайку 5 (30), болт 7 (25) и гайку 3 (22), болт 6 (21) и
гайку 2 (17).
Снять колесо, суппорт тормоза и ступицу колеса перед снятием амортизатора.
Перед снятием болтов снять соединительную тягу.
Снять рулевой шарнир с приводного вала вариатора перед снятием переднего правого рычага.

Шаровая опора
Осмотр
Проверить возможность поворота во всех направлениях верхней шаровой опоры (6) для правого переднего верхнего рычага (4) и нижней
шаровой опоры для переднего правого нижнего рычага (28).
Проверить зазоры верхней и нижней шаровой опоры.
Если зазор вне допустимых пределов и опора проворачивается с трудом, заменить шаровую опору.

Правый рулевой шарнир
Осмотр
При повреждении шарнира заменить его.
Проверить свободу поворота и зазоры подшипника ступицы колеса.
Если зазор вне допустимых пределов и подшипник проворачивается с трудом, заменить подшипник.



76


Приводные валы постоянных угловых скоростей
Примечание
Разборка, осмотр и установка левого и правого приводного вала постоянных угловых скоростей передней и задней оси идентичны.
Далее описывается процесс разборки, осмотра, установки левого приводного вала постоянных угловых скоростей передней оси.

Левый приводной вал постоянных угловых скоростей, передняя ось
Разборка
Примечание
Обслуживание левого приводного вала постоянных угловых скоростей передней оси не требует снятия передней подвески.
Снять переднее колесо, передний левый тормозной суппорт, ступицу переднего левого колеса.
Проверить пыльник, при необходимости заменить.
Потрясти приводной вал постоянных угловых скоростей, проверить работу шарнира оси, поворот подшипника и зазоры между шарниром
равных угловых скоростей и шплинтом.
При затрудненном повороте и зазоре со шплинтом заменить.

Внимание:
Если шарнир равных угловых скоростей не поворачивается свободно, то квадрицикл может потерять управление.

Установка
Установить шаровую опору в рычаг при помощи специального инструмента.
При установке повторить операции снятия в обратном порядке.

Примечание
Установленные правый и левый рычаги не должны иметь люфтов.

Момент затяжки: 40–50 Н·м
