Квадроцикл CF500A. Руководство - часть 18



69

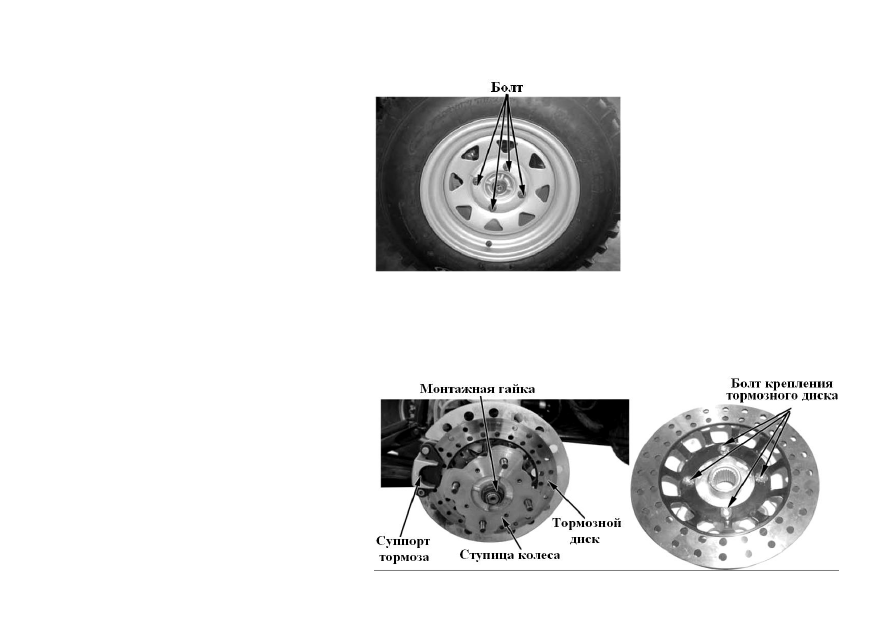

Переднее колесо


Снятие
Снять колпак ступицы колеса, 4 болта ступицы
колеса, переднее колесо

Осмотреть обод. При наличии повреждений,
перекосов и серьезных царапин заменить на новый.
Медленно провернуть колесо, измерить вибрацию
обода прибором.
Допустимый предел:
осевой:



2,0 мм

радиальный:

2,0 мм

Сборка:
Запрессовать обод в колесо, установить обод на
ступицу.

Момент затяжки: болт, ступица: 50–60 Н·м





Ступица переднего колеса


Разборка
Снять переднее колесо, суппорт переднего тормоза,
гайку оси обода, тормозной диск и ступицу колеса,
4 болта переднего тормозного диска, ступицу колеса.

Установка
Для установки повторить операции снятия в обратном
порядке.
Затяжка гайки оси обода: 110–130 Н·м







70



Тормозная система

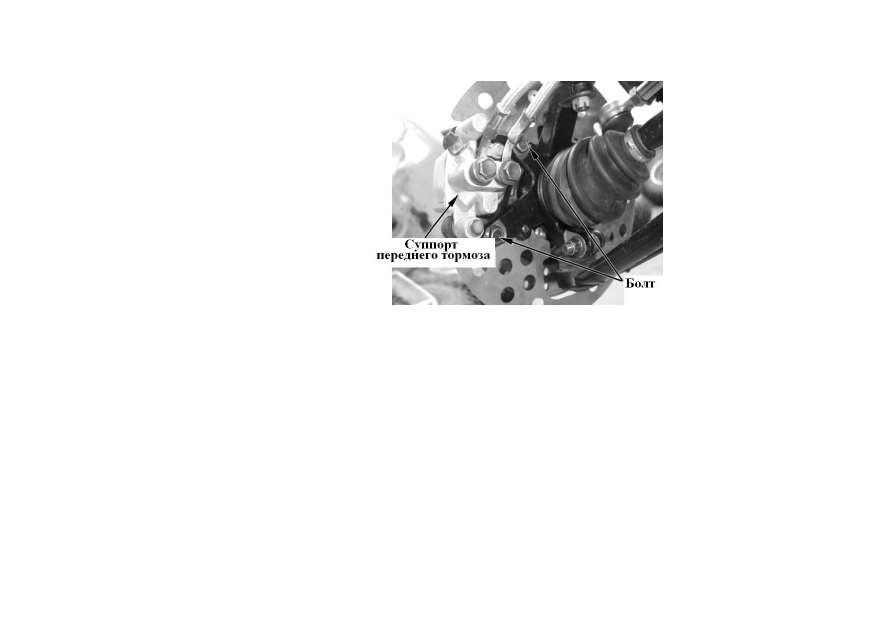

Передний суппорт
Снять переднее колесо, 2 болта с рычага, передний
суппорт

Осмотр
Проверить на наличие трещин на тормозном суппорте
и на течь масла.

Установка
При установке повторить операции снятия в обратном
порядке.

Момент затяжки крепежного болта, суппорта:
40–50 Н·м





71

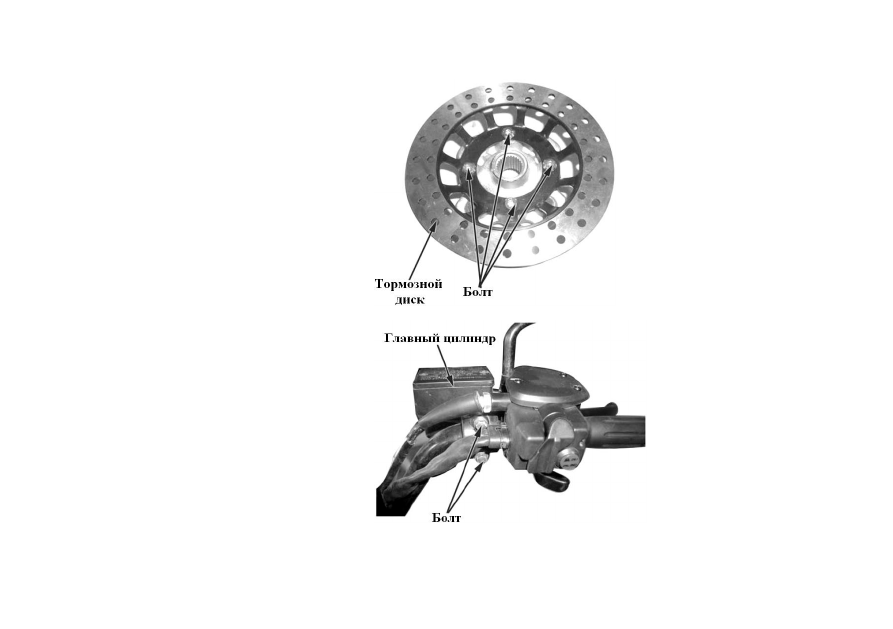

Тормозной диск


Снять переднее колесо, суппорт тормоза, передний
тормозной диск и ступицу колеса, 4 болта с
тормозного диска, тормозной диск.

Осмотр
При толщине тормозного диска <2,5 мм требуется
замена.

Установка
Установить тормозной диск
Момент затяжки крепежного болта, тормозного
диска: 25–30 Н·м



Основной цилиндр переднего тормоза


Разборка
Открутить болт 1, болт 2.
Снять основной цилиндр переднего тормоза с руля.
Не снимать основной цилиндр переднего тормоза,
если вы его не меняете.

ПРИМЕЧАНИЕ:
Не вешать основной цилиндр на тормозной шланг. Не
переворачивать основной цилиндр во избежание
возможного проникновения воздуха в тормозную
систему.
Держать основной цилиндр в установочном
положении и прикрепить его к рулю.
После установки проверить работу и эффективность
тормозов.







72

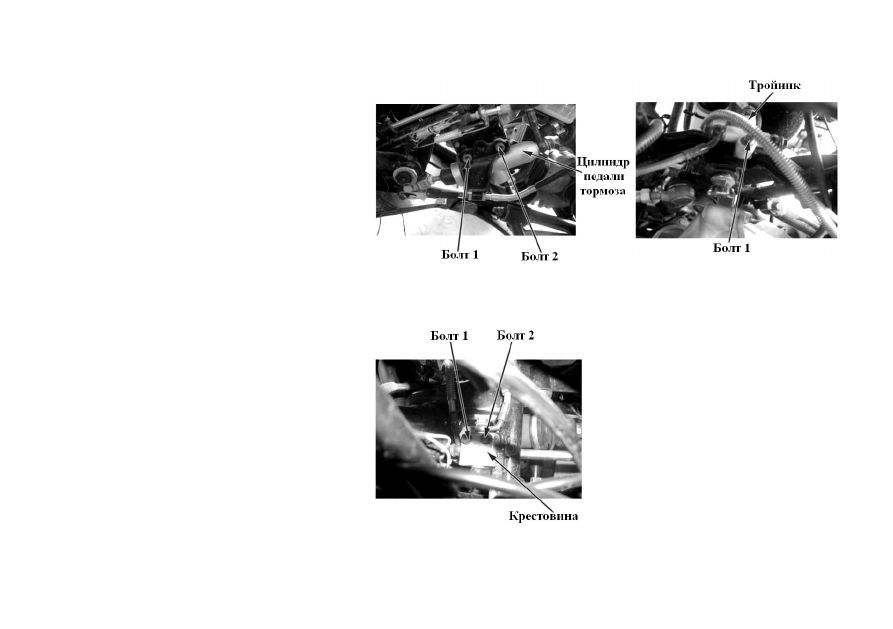

Снять подножку, переднее правое внутреннее крыло,
–болт 1, болт 2.
Снять основной цилиндр ножного тормоза с
квадрицикла.
Сборка
Для сборки провести операции снятия в обратном
порядке.
ПРИМЕЧАНИЕ
Не переворачивать главный цилиндр во избежание
возможного попадания воздуха в тормозную систему.
Держать основной цилиндр в установочном
положении и прикрепить его к раме.
После установки проверить работу и эффективность
тормозов.

Т–образный тормозной шланг



Снять переднее правое внутреннее крыло, болт 1,
Т–образную трубку
Установка
Для установки провести операции снятия в обратном
порядке
Примечание:
После установки проверить передний и задний тормоз
на течь.

Крестовая трубка тормозного шланга

Снять передний правый внутренний бампер, болт 1,
болт 2, крестовую трубку тормозного шланга.

Установка

Провести операции снятия в обратном порядке
Примечание:
После установки проверить передний и задний тормоз
на наличие течи.
