Квадроцикл CF500A. Руководство - часть 17



65


Открутить гайку и болт переднего моста на раме.



Открутить гайку и болт задней оси на раме.







66

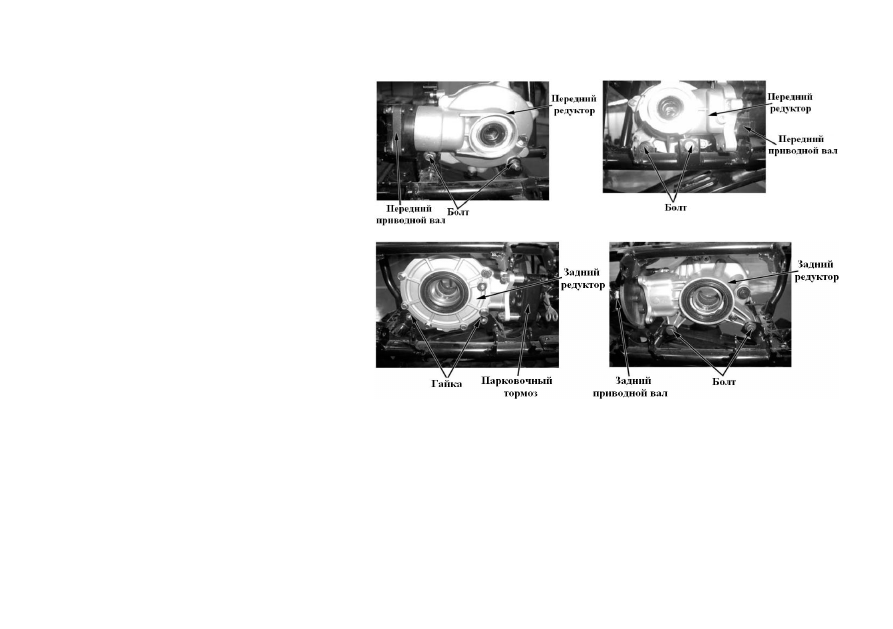

Открутить 18 болтов приводных валов переднего и
заднего редукторов
Снять передний и задний редуктора, приводные валы,
диск заднего тормоза

Установка:
Для установки повторить операции снятия в обратном
порядке.

Момент затяжки:
Болт переднего редуктора: 40–50 Н·м
Болт заднего редуктора: 40–50 Н·м
Болт переднего и заднего приводных валов: 40–50 Н·м

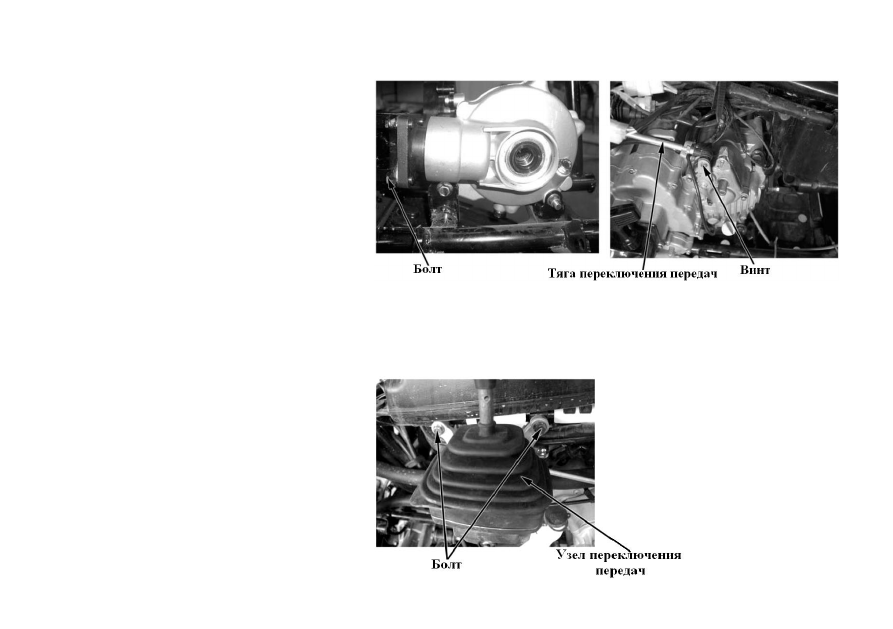

Коробка передач

Снять правостороннюю и левостороннюю панели,
верхнюю крышку бензобака, передний бампер,
болт 1, стержень переключения передач



Открутить 2 болта
Снять узел переключения передач

Установка:
Для установки повторить операции снятия в обратном
порядке.
Убедитесь, что узел переключения передач подвижен.
Если он неподвижен, отрегулировать стержень
переключения передач для осуществления зацепления
шестерен.







67

6. Переднее колесо, передний тормоз, подвеска, рулевое управление


Информация по ремонту

6–1

Устранение неисправностей

6–2

Переднее колесо



6–3

Передний тормоз



6–4

Подвеска





6–7

Рулевое управление



6–12



Информация по ремонту

Предостережения
Примечания
Надежно установите квадрицикл при ремонте переднего колеса и подвески.
Не прилагайте чрезмерного усилия на колесо. Избегайте его повреждения.
При снятии шины использовать специальный рычаг и защиту обода.

Обслуживание

Параметр

Стандарт

Предельное значение



Вибрация обода

Продольная

0,8 мм

2,0 мм

Боковая

0,8 мм

2,0 мм

Шина

Остаточная глубина протектора

––

3,0 мм

Давление в шине

35 кПа (0,35 кг/см

2

)

––

Передний тормоз

Свободный ход рычаг тормоза

0 мм

––



Моменты затяжки


Гайка, соединительная тяга



40–50 Н·м

Стопорная гайка, рулевая колонка

110–120 Н·м

Гайка, ось переднего колеса



110 Н·м

Крепежный болт/гайка, амортизатор

40–50 Н·м

Гайка, передний обод





50–60 Н·м

Гайка, ось заднего колеса



110–130 Н·м



68



Специальные инструменты

Стержень, съемник подшипника
Головка 10 мм, съемник подшипника
Рукоятка А, приводной инструмент
Втулка, приводной инструмент 28х30
Направляющий инструмент 10 мм

Ключ для контргаек
Комплект съемника подшипников
Съемник ротора
Съемник вала
Кувалда
Инструмент для сборки вала

Устранение неисправностей

Руление затруднено





Перезатянута верхняя резьба





Износ или повреждение рулевого подшипника





Внутренние и наружные втулки подшипников





повреждены или изношены





Повреждена рулевая колонка





Низкое давление в шинах





Износ шины

Затруднен поворот колеса





Поврежден или изношен рулевой подшипник





Погнута ось переднего колеса





Заедание тормоза

Слишком мягкая передняя подвеска





Ослаблены передние амортизаторы





Слишком маленькое давление в шине

Слишком жесткая передняя подвеска





Погнут передний амортизатор





Слишком большое давление в шине

Вибрации в руле





Поврежден или плохо затянут рулевой подшипник





Неодинаковые левый и правый амортизаторы





Спущенные шины





Повреждена рама





Износ шин





Не закреплен рулевой подшипник

Вибрации переднего колеса





Поврежден обод колеса





Неисправен подшипник колеса





Проблема в шине





Недостаточная затяжка оси колеса





Неверная балансировка колес

Шум от передних амортизаторов





Неисправны передние амортизаторы





Ослаблено крепление деталей амортизаторов

Низкая эффективность торможения





Неверная регулировка тормоза





Загрязнен тормозной диск





Износ тормозных колодок
