Квадроцикл CF500A. Руководство - часть 7



25

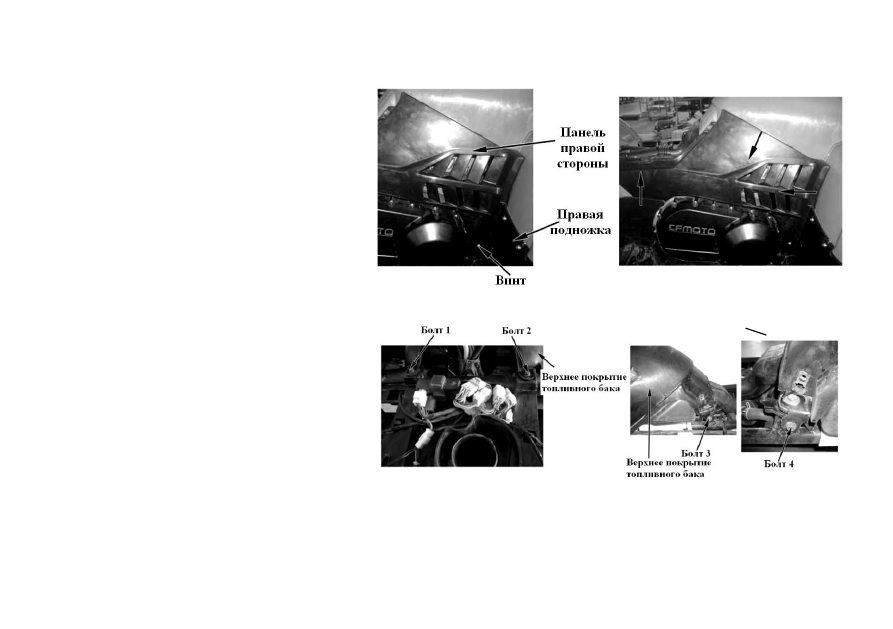

Открутить винт правосторонней панели и правой
подножки
Снять правостороннюю панель как показано на рис.
Справа
Установка:
Повторить операции снятия в обратном порядке



Верхняя крышка бензобака

Снять:
– сиденье
– передний багажник
– верхнюю переднюю крышку
– левостороннюю панель
– правостороннюю панель
– болт 1, болт 2
– болт 3, болт 4
– верхнюю крышку, бензобак
Установка:
Повторить операции снятия в обратном порядке







26

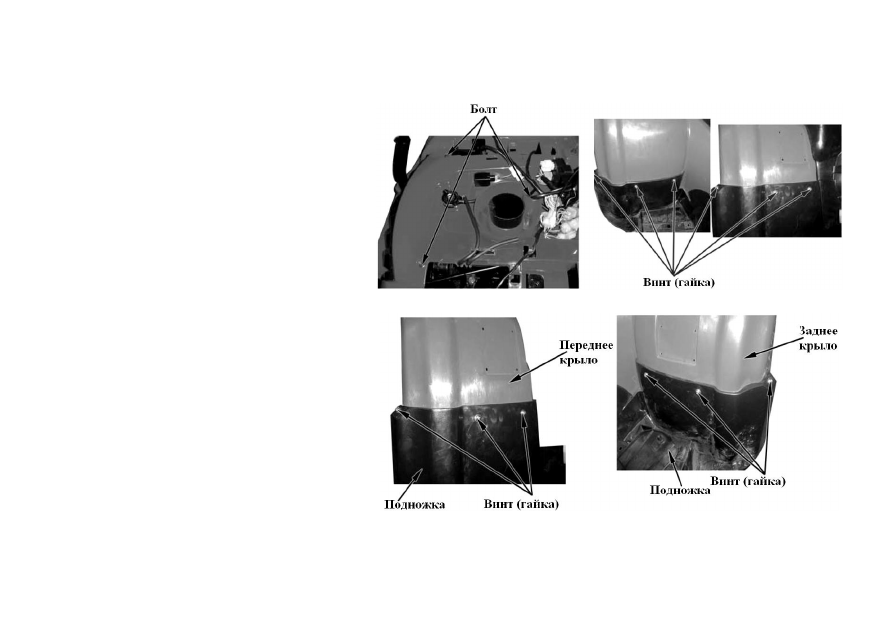

Переднее крыло

Снять:
– передний багажник
– верхнюю переднюю крышку
– левостороннюю панель
– правостороннюю панель
– верхнюю крышку, бензобак

Отсоединить разъемы проводки от переднего крыла,
снять электрические компоненты с переднего крыла,
открутить 3 болта от рамы

Открутить 6 винтов и гаек с левой и правой подножки

Снять переднее крыло

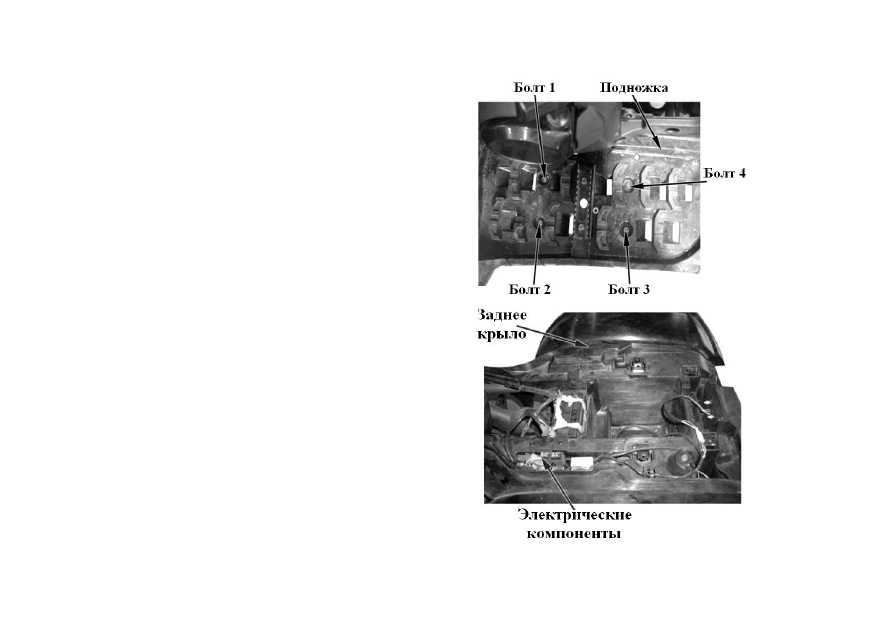

Левая подножка


Снять:
– левостороннюю панель
– 3 винта и гайки переднего крыла
– 3 винта и гайки заднего крыла







27



– болт 1
– болт 2
– болт 3
– болт 4
– левую подножка

Установка:
Повторить операции снятия в обратном порядке


Правая подножка

См. «Левая подножка» для снятия и установки правой
подножки



Заднее крыло

Снять:
– сиденье
– задний багажник
– заднюю верхнюю крышку
– левостороннюю и правостороннюю панели
– фиксирующую пластину аккумулятора, крышку
аккумулятора

Снять аккумулятор

Снять электрические компоненты с заднего крыла
(Глава 8)
Отсоединить разъемы проводки от заднего крыла
(Глава 8)
Поднять вверх и снять заднее крыло







28

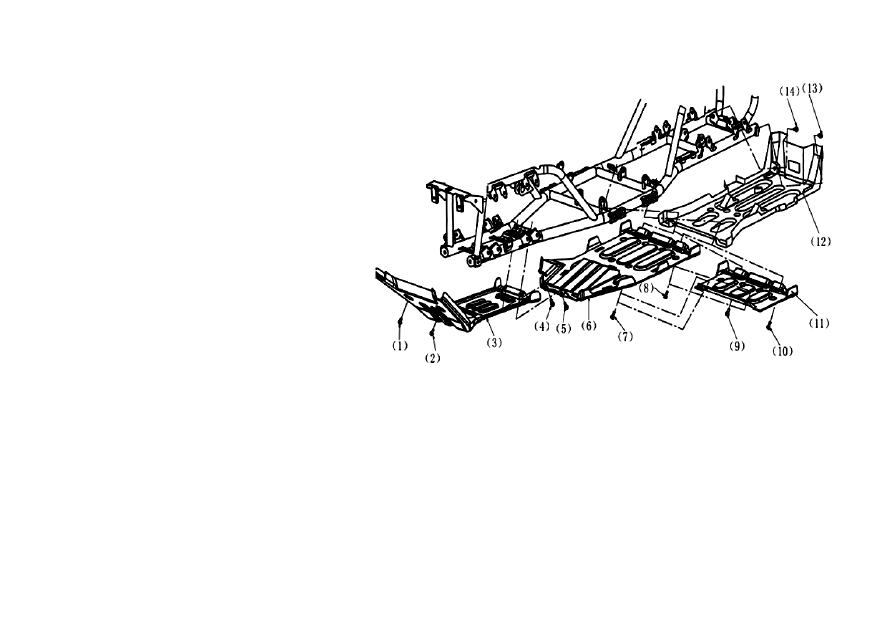

1.

Болт 1

2.

Болт 2

3.

Защитная пластина двигателя (передняя)

4.

Болт 3

5.

Болт 4

6.

Защитная пластина двигателя (центр.)

7.

Болт 5

8.

Болт 6

9.

Болт 7

10.  Болт 8
11.  Двух гнездовая защитная пластина
12.  Защитная пластина двигателя (задняя)
13.  Болт 9
14.  Болт 9
15.  Болт 10



Разборка
Примечание: передняя защитная пластина, центральная защитная пластина, задняя защитная пластина и двухгнездовая защитная пластина
расположены снизу квадрицикла. Ремонтный персонал при работе должен находиться под квадрициклом, поэтому для обеспечения
безопасности нужно обеспечить надежную фиксацию квадрицикла.

Защитная пластина двигателя (передняя)

Снять: болт 1; болт 2; болт 3; болт 4; переднюю защитную пластину двигателя.

Установка:
Для установки повторить операции снятия в обратном порядке.


Защитная пластина двигателя (центральная)

Снять: болт 5; болт 6; центральную защитную пластину двигателя.
