29

Установка:
Для установки повторить операции снятия в обратном порядке


Двухгнездовая защитная пластина

Снять: болт 7; болт 8; двухгнездовую защитную пластину
Установка:
Для установки повторить операции снятия в обратном порядке

Защитная пластина двигателя задняя
Снять: болт 9; болт 10; заднюю защитную пластину двигателя.
Установка:
Для установки повторить операции снятия в обратном порядке.

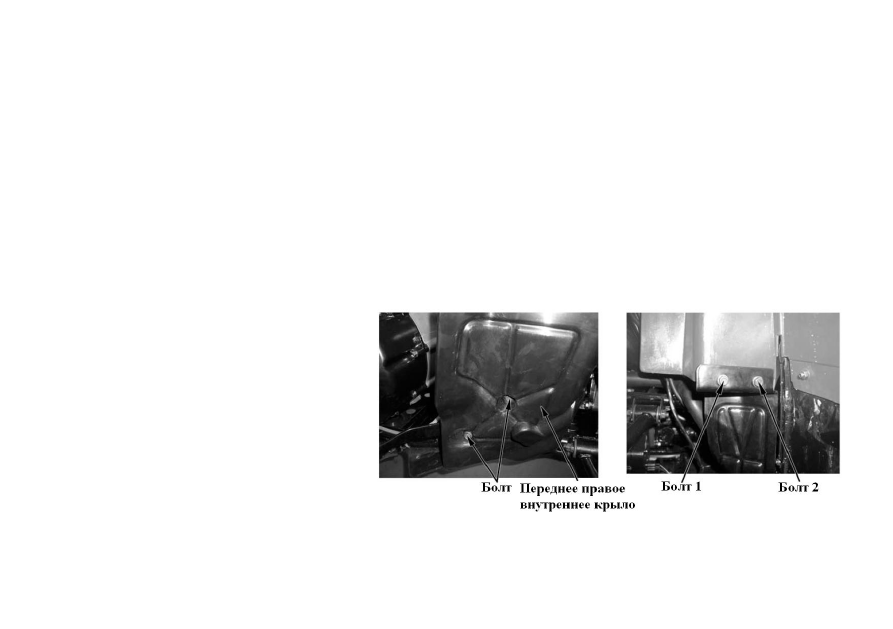

Передний внутренний правый
ограждающий щиток

Снять: болт 1; болт 2; передний внутренний правый
ограждающий щиток
Установка:
Для установки повторить операции снятия в обратном
порядке.
Примечание: зажим переднего внутреннего правого
ограждающего щитка должен захватывать водяную
трубу при его сборке.


Передний внутренний левый ограждающий
щиток

Снять: болт 1; болт 2; передний внутренний левый
ограждающий щиток
Установка:
Для установки повторить операции снятия в обратном
порядке





30

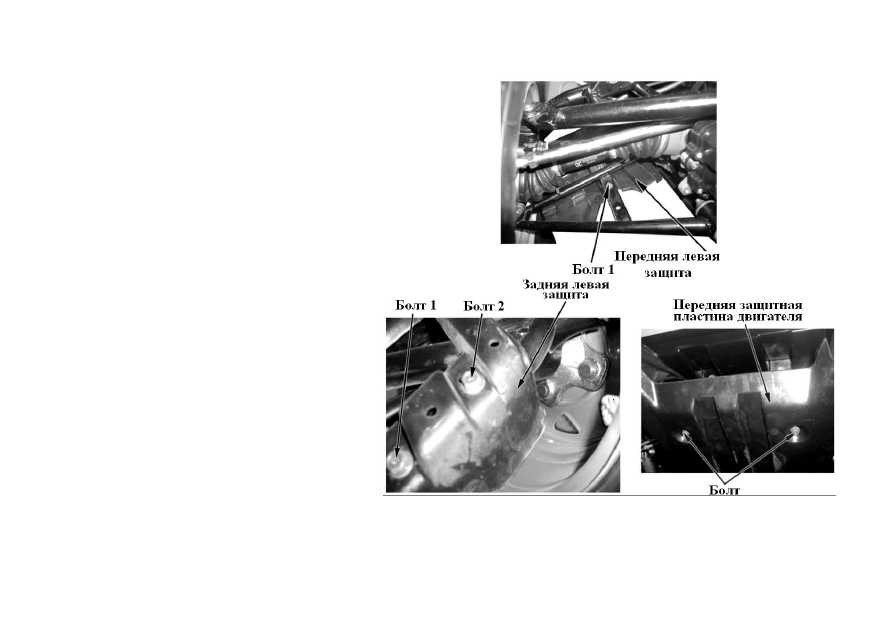

Передняя левая защитная пластина


Снять: болт 1; потянуть назад и снять переднюю
левую защиту
Установка:
Для установки повторить операции снятия в обратном
порядке


Передняя правая защитная пластина


Повторить вышеописанные процедуры снятия и
установки для передней правой защиты



Задняя левая защитная пластина


Снять болт 1; болт 2; заднюю левую защитную
пластину

Установка
Для установки повторить операции снятия в обратном
порядке


Задняя правая защитная пластина

Повторить вышеописанные процедуры снятия и
установки для задней правой защитной пластины







31

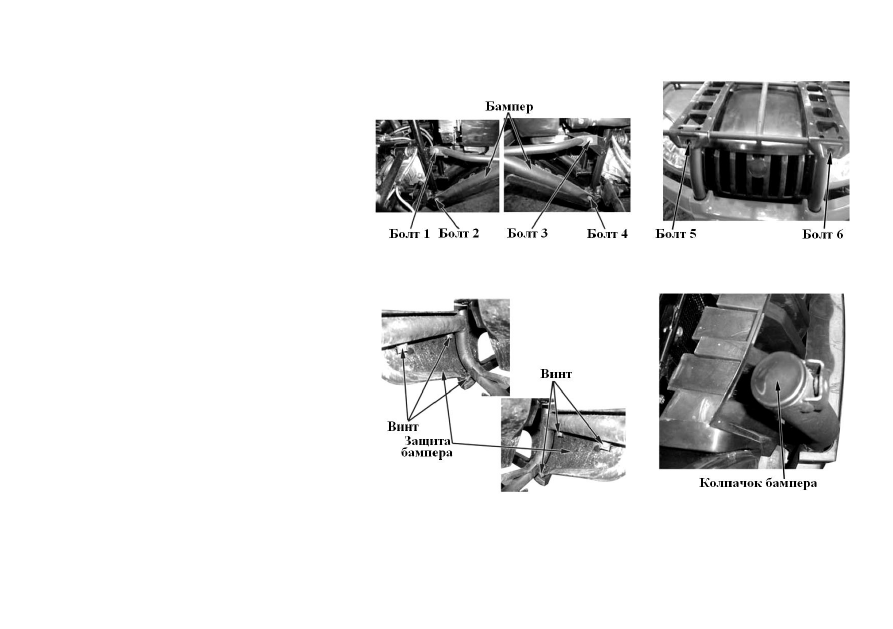

Бампер, защита бампера


Снять 2 болта с передней защитной пластины
двигателя; болт 1; болт 2; болт 3; болт 4
Снять бампер с защитной пластиной бампера

Открутить болт 5 и болт 6 бампера и переднего
багажника



Защитная пластина бампера


Снять бампер с защитной пластиной бампера,
выкрутить винт самонарезающий защитной пластины
из бампера

Установка:
Для установки повторить операции снятия в
обратном порядке


Колпачок бампера


Снятие:
На каждом конце трубы бампера расположены по
одному колпачку. Вытащить из каждого конца
колпачок.

Установка:
Вдавить колпачок в конец трубы бампера.







32

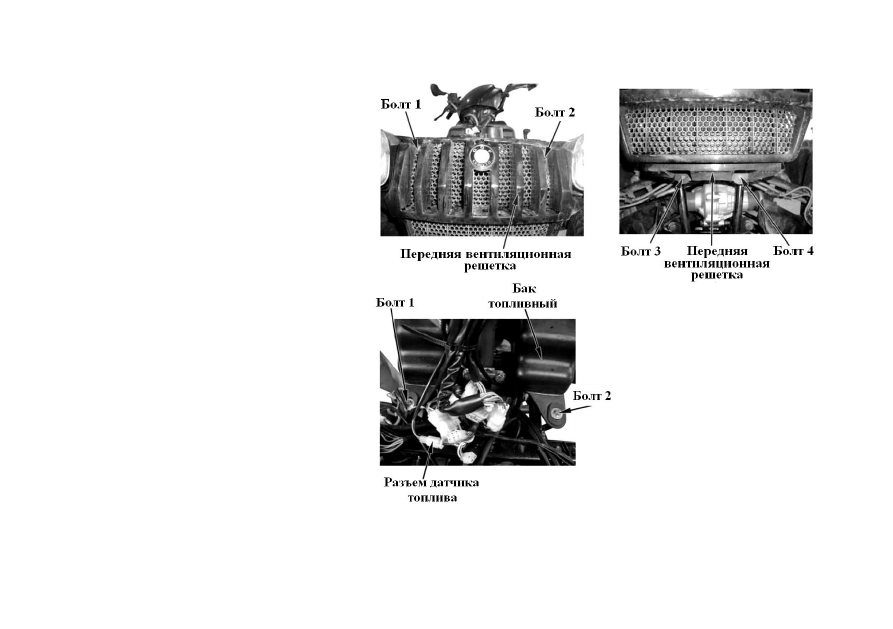

Передняя решетка



Снять переднее крыло,  бампер, болт 1, болт 2, болт 3,
болт 4, переднюю решетку

Примечание (только для снятия передней решетки):
Открутить два крепежных болта бампера и два
центральных болта, затем потянуть бампер вниз

Установка:
Для установки повторить операции снятия в обратном
порядке



Бензобак



Внимание! Бензин легко воспламеним, поэтому
курение и открытый огонь в зоне работ строго
воспрещены. Особо следить за образованием искр в
области работ. Пары бензина взрывоопасны, поэтому
область проведения работ должна хорошо
проветриваться.

Снять левостороннюю и правостороннюю панель,
переднее крыло, верхнюю крышку бензобака, болт 1,
болт 2
Отсоединить разъемы 3Р от топливного датчика
