- 107 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения


1.

Расположите квадроцикл на горизонтальной

поверхности.
2.

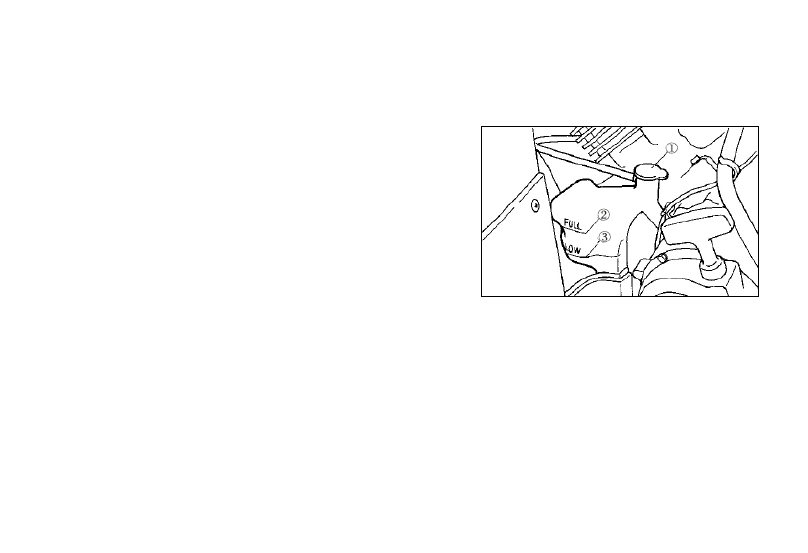

Проверьте уровень охлаждающей жидкости в

бачке при холодном двигателе, так как уровень
охлаждающей жидкости зависит от его температуры.

ПРИМЕЧАНИЕ:

Уровень охлаждающей жидкости должен находиться
между отметками  «LOW» и «FULL»

3.

Если уровень охлаждающей жидкости доходит до

минимальной отметки или ниже её, снимите крышку
бачка, долейте охлаждающую жидкость до максимальной отметки, установите крышку ре-
зервуара и затем закройте панель.

ПРИМЕЧАНИЕ:

Емкость резервуара с охлаждающей жидкостью (до верхней отметки):0,3 л.

ОСТОРОЖНО:

Жесткая или солёная вода наносит ущерб двигателю. Если требуется пополнение системы
охлаждения антифризом, а его нет, то долить можно дистиллированную воду. Если и она в
данный момент недоступна, используйте мягкую воду (например, дождевую или кипячёную).



- 108 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения
ПРИМЕЧАНИЕ:

Если в систему охлаждения была добавлена вода, доверьте дилеру проверить состояние
охлаждающей жидкости как можно скорее. Помните, что вода не является полноценным за-
менителем антифриза.
Работа вентилятора радиатора полностью автоматическая. Он включается и выключается
от своего датчика, в зависимости от температуры охлаждающей жидкости в радиаторе.

Замена охлаждающей жидкости

1.

Расположите квадроцикл на

горизонтальной поверхности.
2.

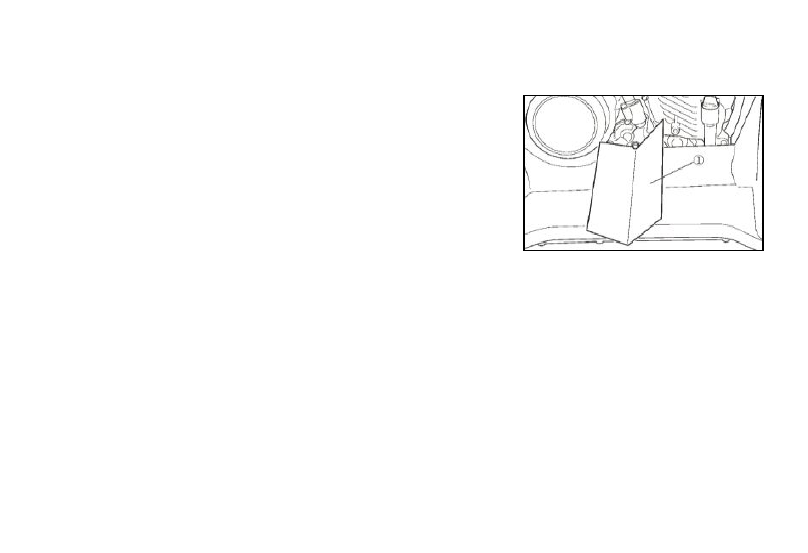

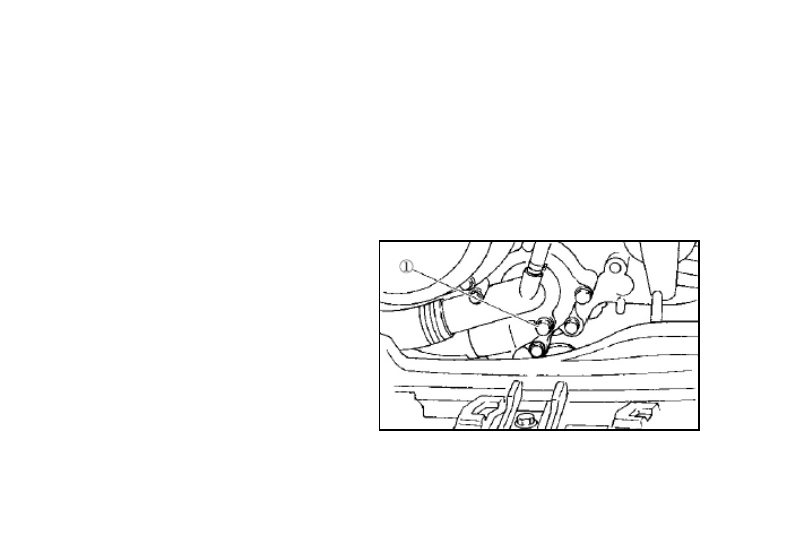

Поместите контейнер под двигатель и

затем выверните сливную пробку.
(Используйте лоток или похожий объект,
как показано на рисунке, для
предотвращения протекания
охлаждающей жидкости на подножку).
3.

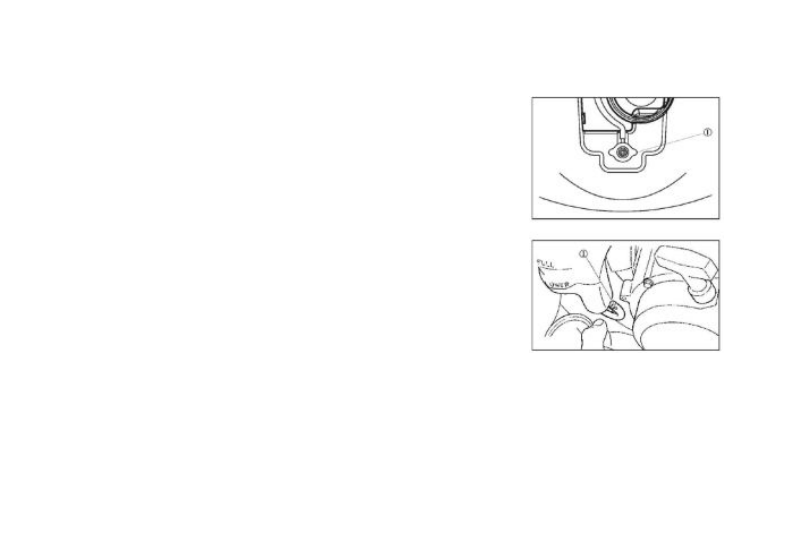

Снимите крышку радиатора.

4.

Снимите крышку резервуара с

охлаждающей жидкостью.









- 109 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Замена охлаждающей жидкости



5.

Отсоедините шланг со стороны резервуара с

охлаждающей жидкостью, а затем слейте охлаждающую
жидкость из резервуара.
6.

После слива охлаждающей жидкости тщательно

промойте систему охлаждения чистой водопроводной
водой.
7.

Замените прокладку сливной пробки охлаждающей

жидкости, если она повреждена и затяните её с требуемым
усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки охлаждающей жидкости:10 Н•м (1,0 кгсŸм)

8.

Установите на место шланг резервуара с охлаждающей жидкостью.

9.

Заливайте охлаждающую жидкость рекомендованного типа в радиатор, пока не заполните

его полностью.

ПРИМЕЧАНИЕ:

Рекомендуемый антифриз:

Высококачественный антифриз на основе этиленгликоля для алюминиевых двигателей, со-
держащий ингибиторы коррозии и специальные присадки.
Пропорция смешивания концентрата охлаждающей жидкости с водой:1:1
Общий объём:1,9 л.



- 110 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Замена охлаждающей жидкости

Ёмкость резервуара с охлаждающей жидкостью
(до максимальной отметки):   0,3 л

ОСТОРОЖНО

Жёсткая или солёная вода наносит ущерб двигателю. Если
дистиллированная вода недоступна, используйте мягкую воду.

10.

Установите крышку радиатора на место.

11.

Заведите двигатель и оставьте его работать на холостом

ходу на несколько минут.

ОСТОРОЖНО

Снимайте крышку радиатора осторожно, используя как
прикрытие от возможного пара кусок плотной ткани. Никогда не
снимайте крышку с радиатора, если двигатель прогрет до
рабочей температуры.

Заглушите двигатель и проверьте уровень охлаждающей жидкости в радиаторе. Если уро-
вень низкий, долейте жидкость до привалочной поверхности для клапана крышки радиатора
и установите на место крышку радиатора.
12.

Дайте двигателю прогреться настолько, чтобы открылся термостат и прогрелся патрубок

подачи антифриза в радиатор.
13.

Убедитесь, что антифриз в системе охлаждения циркулирует «по кругу». Признаком нор-

мальной циркуляции является прогрев обратного (нижнего) патрубка системы охлаждения.
