- 99 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Необходимо проверять и смазывать все компоненты с периодичностью, указанной в Табли-
це периодического технического обслуживания, см. начало на стр. 94. Позиции, не перечис-
ленные в этой таблице, необходимо проверять и смазывать в соответствии с  общей перио-
дичностью обслуживания.

Символы в таблице смазки



Чаще, при суровых  (стр. 93) условиях эксплуатации.

 Всесезонная смазка

 Смазывайте карданные шарниры после каждых 800 км пробега, после мойки под давле-

нием или погружения в водоём, перед консервацией.



Позиция

Смазка

Метод

Двигатель

SAE15W/40; API-SF

Добавьте до правильного уровня по
щупу. См. стр. 100

Тормоза

 жидкость DOT3 или DOT4

Поддерживайте уровень между мини-
мальной и максимальной отметками.
См. стр. 48,123.

Передний мост

SAE15W/40 API-SG

или SAE80W/90; GL-4   См. стр. 105.

Задний мост

SAE15W/40 API-SG

или SAE80W/90; GL-4   См. стр. 103.

Шаровая опора   Консистентная смазка

Отогните пыльник и смажьте при по-
мощи шприца для консистентной
смазки.



- 100 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Масло силового агрегата (двигателя)

Проверяйте и заменяйте масло в двигателе с
периодичностью, указанной в Таблице периодического
технического обслуживания, см. начало таблицы на стр. 94.
Всегда заменяйте масляный фильтр при замене масла.



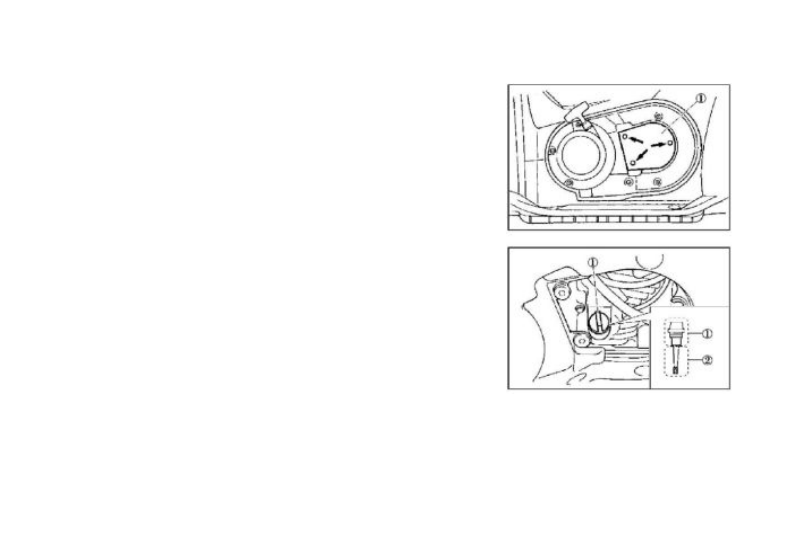

Проверка уровня моторного масла
1.

Потяните панель



 наружу в указанных местах, начиная

со стороны, ближней к ручному стартеру и снимите её.
2.

Расположите квадроцикл на горизонтальной поверхности.

3.

Заведите двигатель и дайте ему поработать на холостом

ходу 20÷30 секунд. Заглушите двигатель.
4.

Подождите несколько минут, пока масло осядет.

5.

Отверните крышку-щуп заливной горловины масла

двигателя



,

вытащите и вытрите куском  чистой ткани щуп

‚

.

6.

Вставьте крышку -щуп в отверстие для заливки масла и проверьте уровень масла.

ПРИМЕЧАНИЕ:

Уровень масла должен быть между отметками «Мин» и «Макс» при незавёрнутом щупе.







- 101 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

Проверка уровня масла в силовом агрегате
(двигателе)

7.

Если уровень масла приближается к минимальной

отметке или ниже её, долейте достаточное количество
масла рекомендованного типа, чтобы поднять уровень
масла до требуемого уровня.

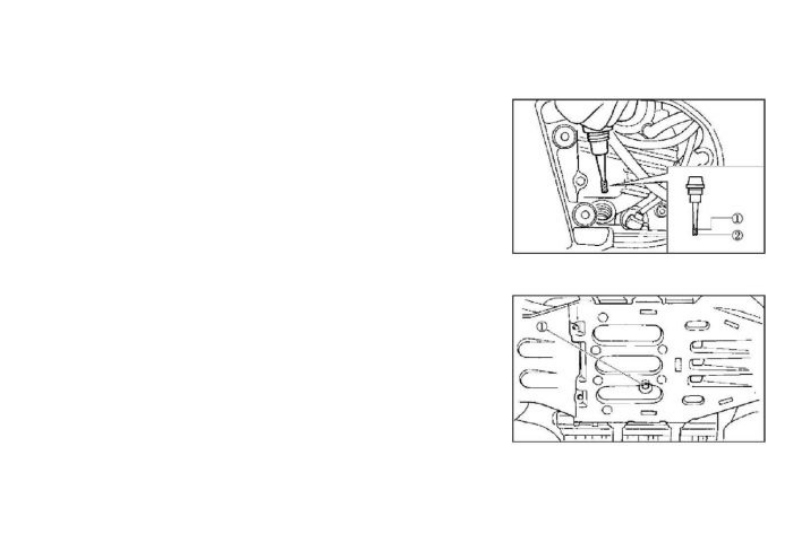

8.

Вставьте крышку-щуп в отверстие для залива масла и

заверните её в горловину заливного отверстия.
9.

Установите панель на место.



Для замены масла в двигателе
1.

Заведите двигатель, прогрейте его в течение

нескольких минут, а затем заглушите.
2.

Поместите поддон для сбора использованного масла

под двигатель,  выкрутите крышку-щуп горловины
маслоналивного отверстия.
3.

Выкрутите пробку слива масла



 и слейте масло.

6.

Открутите масляный фильтр специальным ключом.



ПРИМЕЧАНИЕ:

Подходящий ключ можно приобрести в магазинах автозапчастей.



- 102 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке


Для замены масла в двигателе

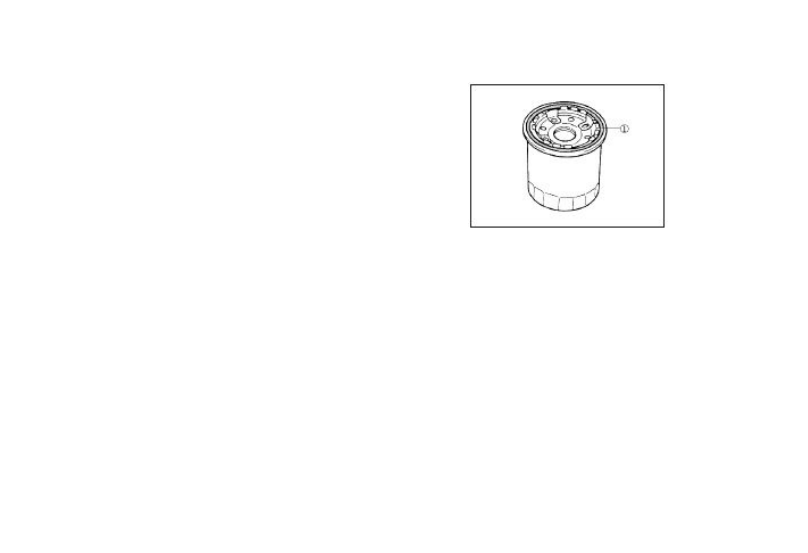

7.

Смажьте прокладку фильтра



 тонким слоем

моторного масла.

ПРИМЕЧАНИЕ:

Убедитесь, что прокладка фильтра установлена
надёжно.

8.

Залейте некоторое количество рекомендованного масла в корпус фильтра. Установите

новый масляный фильтр с помощью специального ключа и затяните с требуемым усилием
при помощи динамометрического ключа.

ПРИМЕЧАНИЕ:

Усилие затяжки масляного фильтра: 17 Н • м (1,7кгсŸм).

9.

Установите на место сливную пробку и затяните её с требуемым усилием затяжки.

ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки: 30 Н • м (3,0кгсŸм)

10.

Долейте необходимое количество масла, установите крышку маслоналивной горловины

на место и затяните её.
