- 111 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Замена охлаждающей жидкости
ПРИМЕЧАНИЕ:

При отсутствии циркуляции антифриза следует найти и устранить её причину. Эксплуатация
мотовездехода с неполадками в системе охлаждения (в т.ч. при отсутствии циркуляции)
приведёт к перегреву двигателя и выходу его из строя.
При обнаружении утечки антифриза обратитесь дилеру для  проверки и ремонта системы
охлаждения.

14.

Заглушите двигатель и проверьте уровень охлаждающей жидкости в радиаторе. Если

уровень низкий, долейте жидкость до седла клапана крышки в горловине радиатора.
15.

Заполните резервуар охлаждающей жидкостью до максимальной отметки.

16.

Установите на место крышку резервуара с охлаждающей жидкостью и проверьте систему

на отсутствие утечки.
17.

Установите панели и передний багажник.





- 112 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

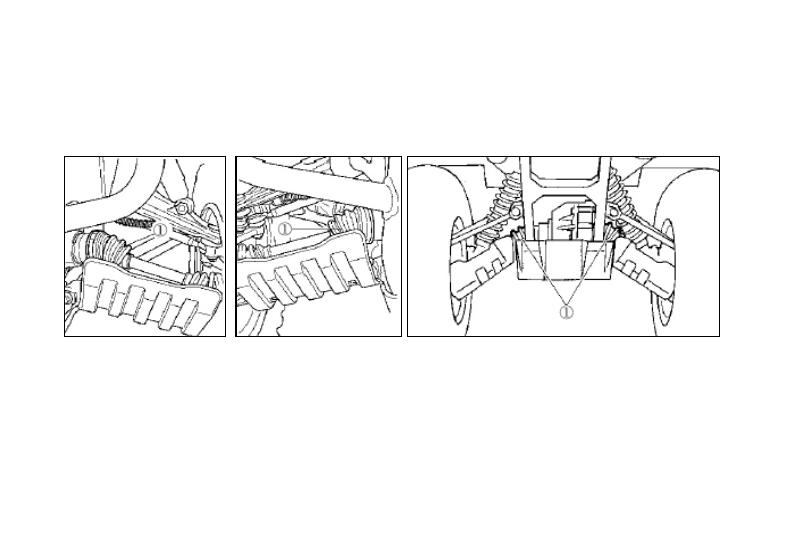

Защитные щитки приводов



Проверьте защитные щитки приводов на наличие на них повреждений.  При обнаружении
любой неисправности обратитесь к дилеру, чтобы заменить повреждённый щиток.













- 113 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

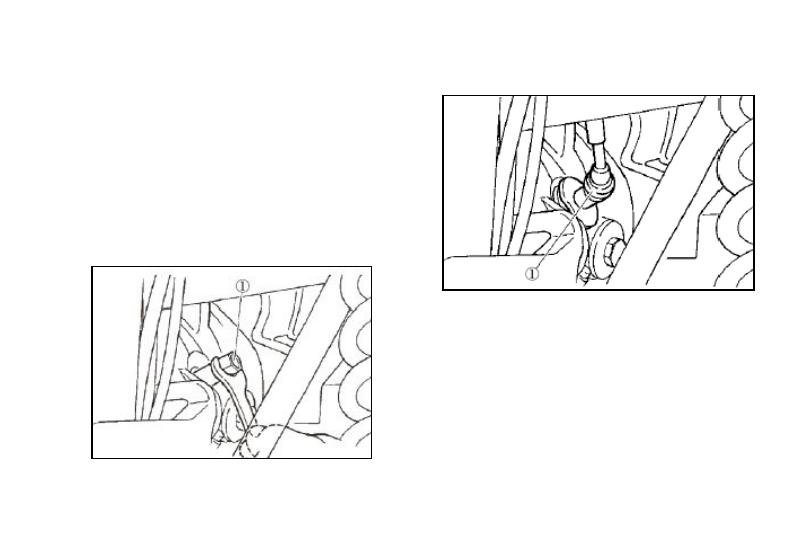

Проверка свечи зажигания

Демонтаж
1.

Снимите левую панель моторного отсека.

2.

Снимите колпачок свечи зажигания.

3.

Используйте для выворачивания свечи

зажигания специальный ключ из набора инстру-
ментов, как показано на рисунке.





- 114 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Проверка свечи зажигания

Свеча зажигания является важным компонентом двигателя и её легко проверить. По состоя-
нию свечи зажигания можно судить о состоянии двигателя. Идеальный цвет фарфорового
изолятора вокруг центрального электрода – желто-коричневый (оттенки от среднего до
светлого) для транспортного средства, работающего нормально. Если это не так, то не пы-
тайтесь диагностировать возможно имеющуюся проблему двигателя самостоятельно. Пре-
доставьте квадроцикл для осмотра дилеру. Необходимо периодически извлекать и прове-
рять свечу зажигания, поскольку отложения на ней и высокая температура постепенно при-
водят к выходу из строя и эрозии электродов. Если эрозия электродов становится слишком
сильной или отложений слишком много, замените свечу зажигания на новую, требуемой
марки.

ПРИМЕЧАНИЕ:

Рекомендованный тип свечи зажигания: DPR7EA-9
(NGK)



Установка
1.

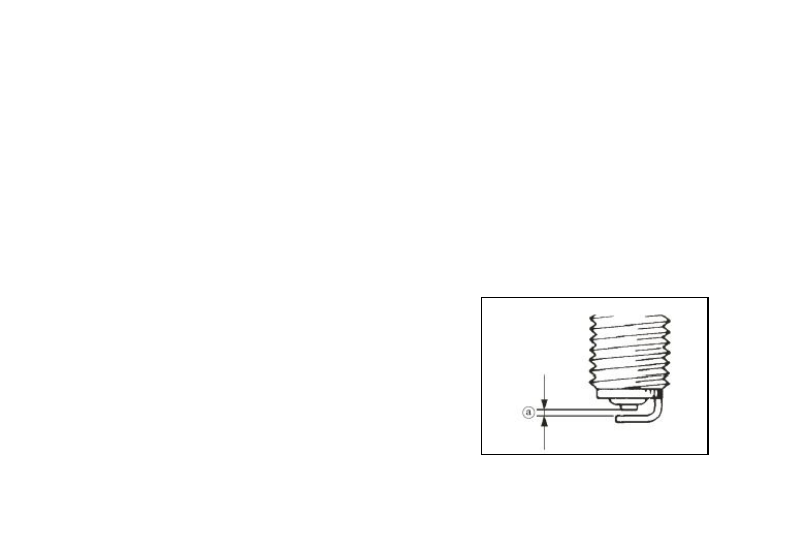

Измерьте межэлектродный зазор измерительным
щупом и в случае необходимости отрегулируйте
зазор согласно рекомендации.

ПРИМЕЧАНИЕ:

Зазор между электродами свечи зажигания:0,8—0,9 мм

2.

Очистите поверхность прокладки свечи. Вытрите грязь с резьбы.
