6. Замените лампу и произведите сборку в

обратном порядке.

ПРИМЕЧАНИЕ

• Правильно установите противопыльевой

колпачок, убедившись, что защелка надле*
жащим образом зафиксирована в гнезде
(5).

(5) Защелка противопылевого колпачка

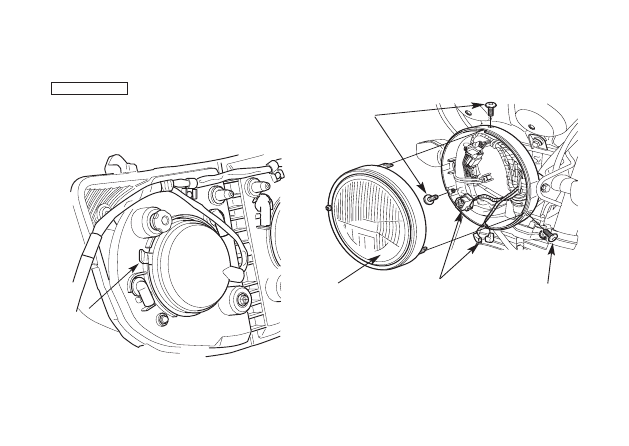

Лампа фары (версия CBF600N/NA)
1. Снимите винты (1) из корпуса фары.
2. Осторожно вытяните фару (2) вперед и отсое*

дините разъемы (3).

(1) Винты
(2) Фара
(3) Разъемы

132

(1)

(1)

(2)

(3)

(5)

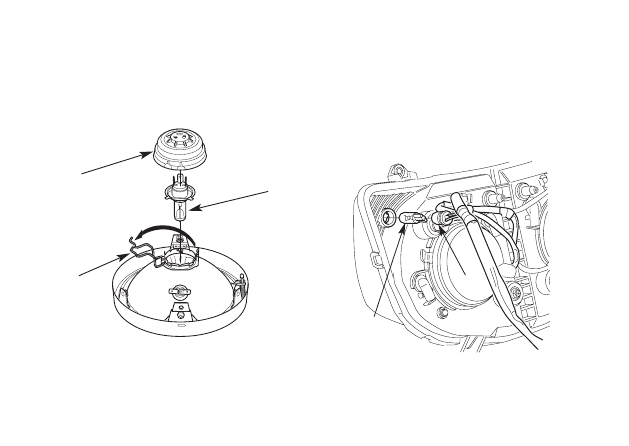

3. Снимите противопылевой колпачок (4).
4. Отсоедините и поднимите фиксатор лампы

фары (5).

5. Извлеките лампу фары (6).
6. Замените лампу и произведите сборку в об*

ратном порядке.

(4) Противопылевой колпачок
(5) Защелка
(6) Лампа головного света

Лампа габаритного фонаря (версия
CBF600S/SA)
1. Демонтируйте полуобтекатель со стороны

фары, в которой будет заменяться лампа (см.
стр. 67).

2. Извлеките патрон лампы (1).
3. Извлеките лампу (2), не поворачивая её.
4. Замените лампу и произведите сборку в об*

ратном порядке.

(1) Патрон
(2) Лампа габаритного фонаря

133

(4)

(6)

(5)

(1)

(2)

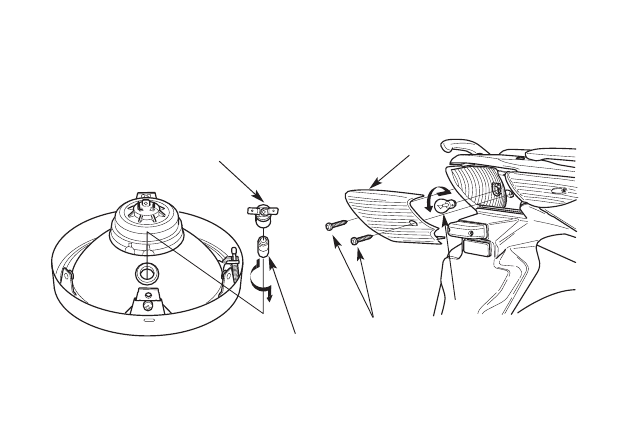

Лампа габаритного фонаря (версия
CBF600N/NA)
1. Снимите фару (стр. 132).
2. Извлеките патрон лампы (1).
3. Извлеките лампу (2).
4. Замените лампу и произведите сборку в

обратном порядке.

(1) Патрон лампы
(2) Лампа габаритного фонаря

Лампа стоп*сигнала и заднего света
1. Выверните два винта (1).
2. Снимите рассеиватель (2) заднего фонаря.
3. Извлеките лампу  (3).
4. Установите новую лампу, выполняя операции

в обратном порядке.

(1) Винты
(2) Рассеиватель заднего фонаря
(3) Лампа

134

(2)

(1)

(1)

(2)

(3)

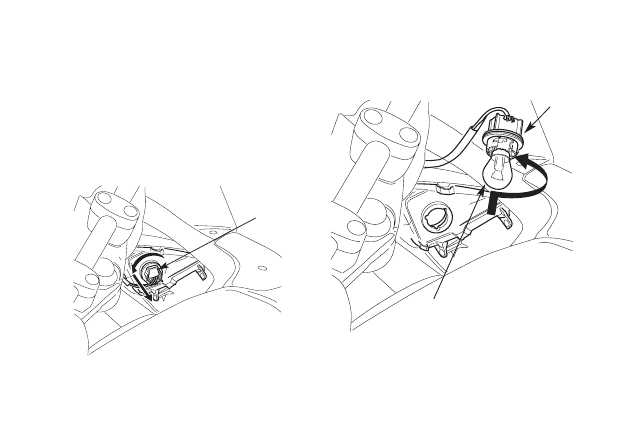

Лампы передних указателей поворота
(версия CBF600S/SA)
1. Извлеките патрон (1) лампы как показано на

рисунке.

2. Извлеките лампу (2), нажав на нее и повернув

против часовой стрелки.

3. Установите новую лампу, проделав процедуру

демонтажа в обратном порядке. Проверьте
функционирование указателей поворота.
• Используйте только подходящие лампы.

(1) Патрон лампы
(2) Лампа

135

(1)

(2)

(1)
