Главный предохранитель:
Главный предохранитель (1) расположен за
правой боковой панелью. Номинальный ток
предохранителей:

30 A.

1. Снимите правую боковую крышку (стр. 64).
2. Отсоедините разъём (2) втягивающего реле

стартера (3).

3. Извлеките предохранитель. Если предохра*

нитель перегорел, установите на его место
новый. Запасной предохранитель (4) нахо*
дится рядом с втягивающим реле стартера.

4. Присоедините колодку разъема и установите

на место правую боковую панель.

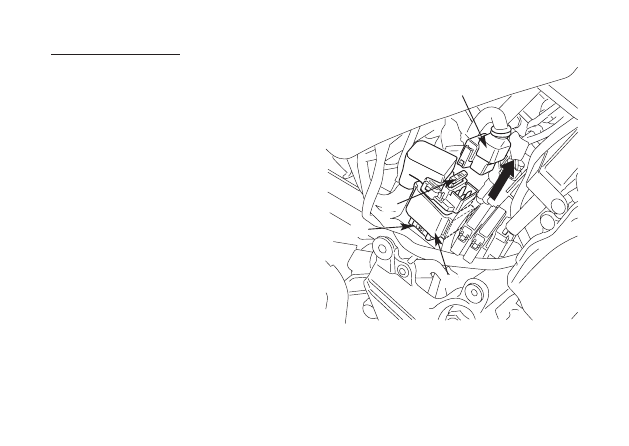

(1) Главный предохранитель
(2) Разъем
(3) Втягивающее реле стартера
(4) Запасной главный предохранитель

128

(1)

(3)

(4)

(2)

РЕГУЛИРОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ
СТОП?СИГНАЛА
Ознакомьтесь с правилами техники безопасности
на стр. 84.

Время от времени проверяйте, как работает
концевой выключатель (1) стоп*сигнала, распо*
ложенный с правой стороны,  за двигателем.
Работу датчика можно регулировать поворотом
регулировочной гайки (2). Поворачивайте регули*
ровочную гайку в направлении (А), если датчик
стоп*сигнала работает с задержкой, и в направ*
лении (В), если датчик срабатывает слишком
рано.

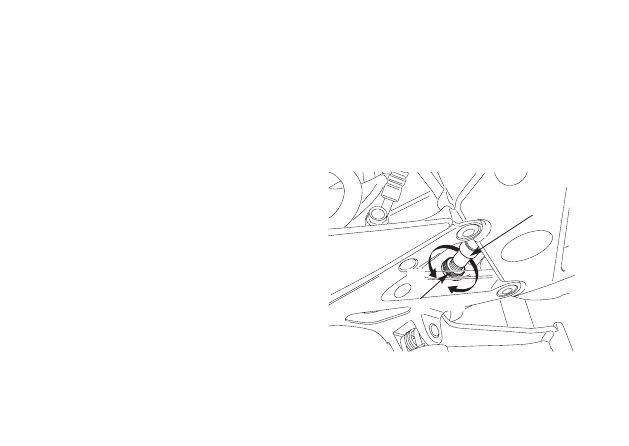

(1) Концевой выключатель стоп*сигнала
(2) Регулировочная гайка

129

(1)

(2)

(A)

(B)

ЗАМЕНА ЛАМП
Ознакомьтесь с правилами техники безопасности
на стр. 84.

Лампа прибора освещения нагревается до
высокой температуры при включенном осве*
щении и остается горячей в течение некоторого
времени после выключения освещения. Дайте
лампе остыть, прежде чем работать с ней.

Не прикасайтесь пальцами к колбе лампы фары,
поскольку образование жировых пятен на повер*
хности лампы может вызвать ее повреждение.

• При замене лампы наденьте чистые перчатки.

Если вы касались колбы лампы голыми паль*
цами, протрите её тканью, смоченной в спирте,
чтобы предотвратить её быстрый выход из
строя.

• Не забудьте выключить зажигание при замене

лампы.

• Не используйте отличающиеся от рекомендо*

ванных лампы.
После установки новой лампы проверьте, как
работает прибор освещения.

130

Лампа фары (версия CBF600S/SA)
1. Демонтируйте полуобтекатель со стороны

фары, в которой будет заменяться лампа (см.
стр. 67).

2. Снимите противопылевой колпачок (1).

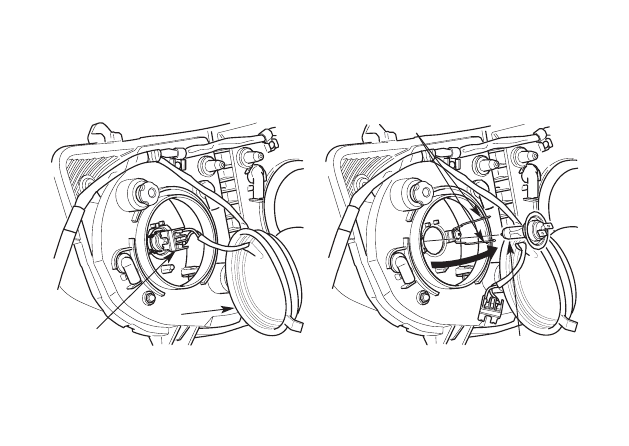

(1) Противопылевой колпачок
(2) Патрон лампы фары

3. Выньте патрон лампы (2), не поворачивая его.
4. Отсоедините и поднимите два боковых

фиксатора (3) держателя лампы.

5.

Извлеките лампу (4) из разобранной фары.

(3) Боковые фиксаторы
(4) Лампа головного света

131

(2)

(1)

(3)

(4)
