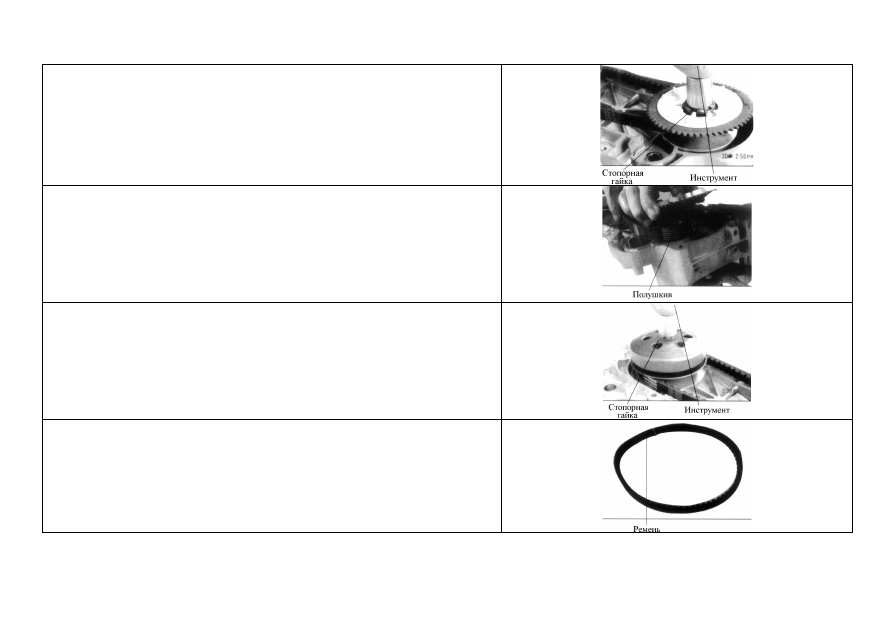

Открутить стопорную гайку ведомого вариатора

Снять приводной ремень, проверить на износ

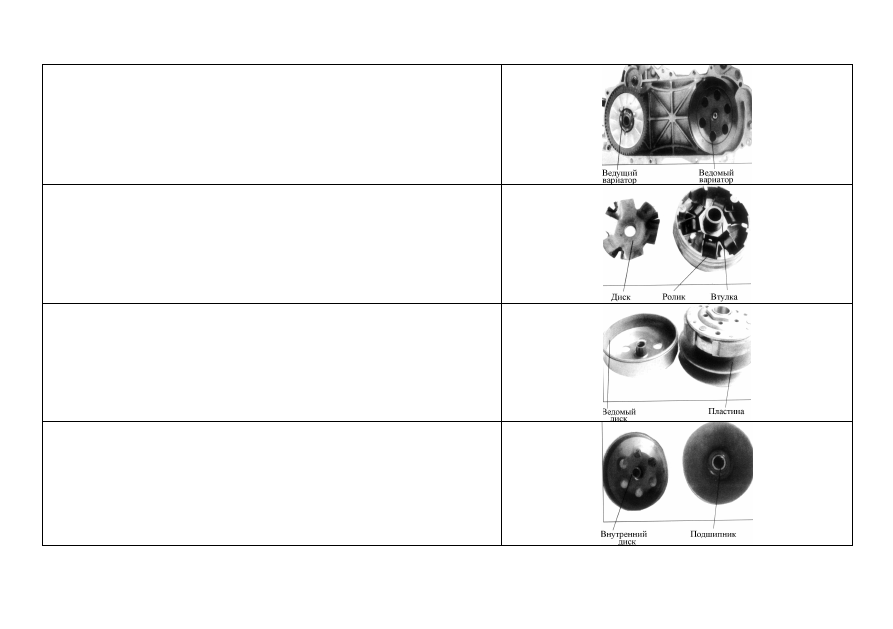

Снять ведущий и ведомый шкивы центробежного вариатора

Проверить втулку вариатора, ролики и диск роликов на износ

78

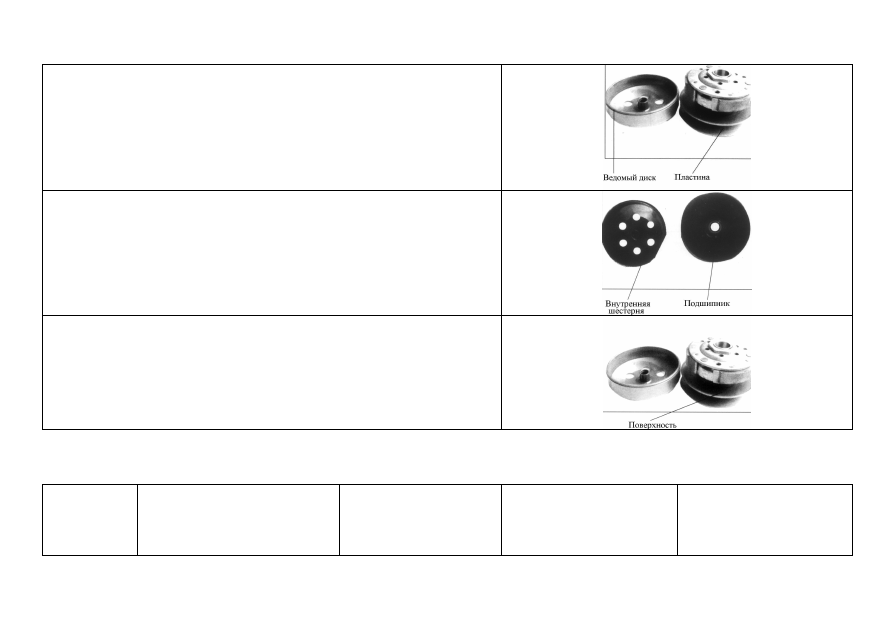

Снять ведомый шкив вариатора, открыть диск и проверить его на износ и

повреждение

Проверить подшипник ведомого вариатора и шестерню диска на износ

Проверить поверхность ведомого вариатора на износ

4.2.1.1 Виды повреждения, признаки неисправности и способы ремонта вариатора
Таблица 4-3 Ремонт вариатора

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

79

Приводная

втулка

вариатора

Износ шлица втулки

Отсутствие свободного
хода фрикционного
диска в шлице втулки

Проскальзывание
вариатора, неполное
разъединение

Прорезать шлицы или
заменить втулку

Износ шлицев ведомого
вариатора

Отсутствие свободного
хода пластины
вариатора на шлицах
ведомого вариатора

Проскальзывание
вариатора, неполное
разъединение

Прорезать шлицы крышки
вариатора или заменить
ведомый вариатор

Износ поверхности,
сопрягаемой с фрикционным
диском вариатора

–––––––––––––––––––

Проскальзывание
вариатора

Заменить ведомый
вариатор

Фрикционна

я пластина

вариатора

Износ (толщина менее
допустимой границы в 2,6 мм)

–––––––––––––––––––

Проскальзывание
вариатора, неполное
разъединение

Заменить фрикционную
пластину вариатора

Металлическ

ая

фрикционная

пластина

Серьезная деформация

–––––––––––––––––––

Проскальзывание
вариатора

Заменить фрикционную
пластину вариатора

Прижимная

пластина

пружины

вариатора

Износ поверхности,
сопрягаемой с фрикционным
диском вариатора

–––––––––––––––––––

Проскальзывание
вариатора

Заменить прижимную
пластину пружины
вариатора

Пружина

вариатора

Пружина растянута или
повреждена

–––––––––––––––––––

Проскальзывание
вариатора

Заменить пружину

80

4.3 Ремонт бесступенчатой трансмиссии
4.3.1 Разборка/монтаж, проверка и ремонт бесступенчатой трансмиссии

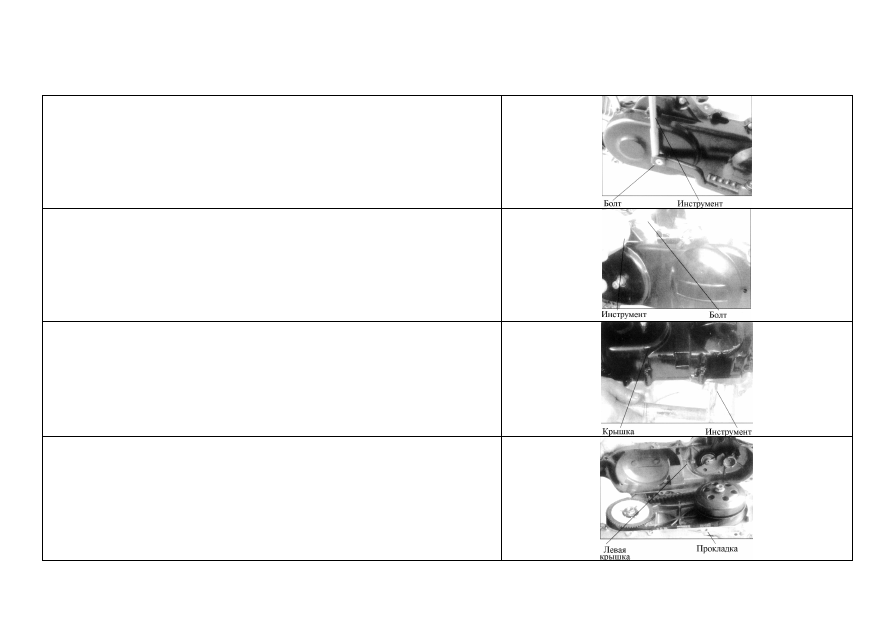

Снять рычаг стартера, проверить на износ

Выкрутить болты левой крышки двигателя

Снять левую крышку двигателя

Открыть левую крышку двигателя, заменить прокладку

81

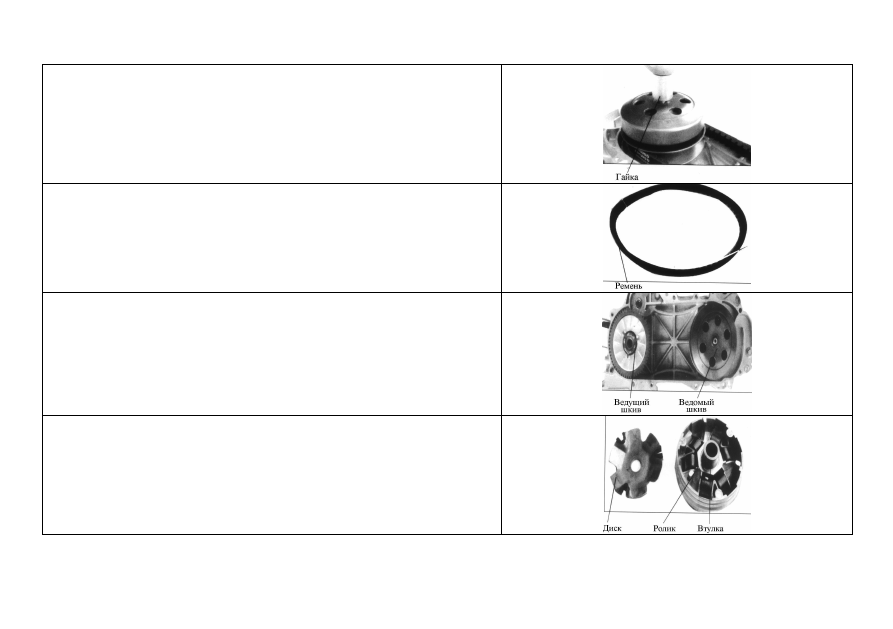

Открутить стопорную гайку ведущего шкива центробежного вариатора

Снять полушкив ведущего вариатора

Открутить стопорную гайку ведомого диска вариатора

Снять приводной ремень, проверить на износ

82

Снять ведущий и ведомый центробежный вариатор

Проверить втулку ведущего вариатора, ролики и роликовый диск на износ

Снять ведомый вариатор, снять диск и проверить на износ и повреждение

Проверить подшипник ведомого вариатора и шестерню на износ

83

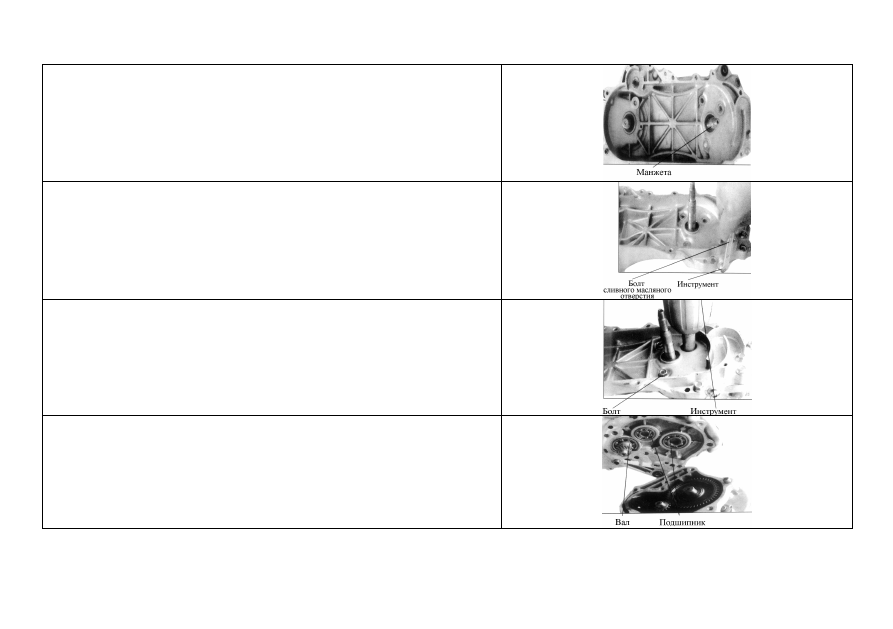

Проверить манжету ведомого приводного вала на износ или повреждение

Открутить болт сливного масляного отверстия, проверить качество

уплотнения

Открутить стопорный болт коробки передач

Снять коробку передач, проверить на износ, подшипники проверить на

повреждение

84

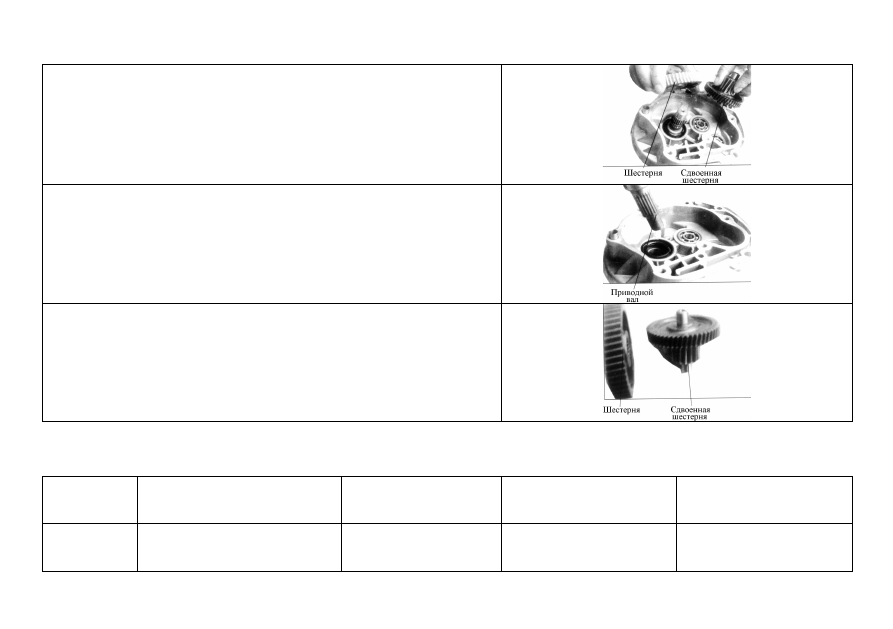

Снять промежуточную шестерню и ведущую шестерню. Проверить на

износ

Снять приводной вал, проверить на износ

Проверить промежуточную шестерню на износ

4.3.1.1 Виды повреждения, признаки неисправности и способы ремонта трансмиссии
Таблица 4-4 Ремонт трансмиссии

Компонент

Вид повреждения (возможная

причина)

Признаки

неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Шестерня

Износ или повреждение
поверхности зуба шестерни или
самой шестерни

–––––––––––––––––––

При работе слышны
ненормальные стуки

Заменить шестерню
