85

Износ торцевой поверхности
зацепления зуба шестерни

–––––––––––––––––––

Нарушение зацепления

Заменить шестерню

Износ торцевой поверхности
впадины между зубьями до
формы воронки

–––––––––––––––––––

Нарушение зацепления

Заменить шестерню

Манжета

Износ, повреждение кромок
манжеты

Течь масла из-под
манжеты

Течь масла

Заменить манжету

Подшипник

Износ или повреждение
подшипника

–––––––––––––––––––

Во время работы слышны
ненормальные стуки

Заменить подшипник

Глава 5. Ремонт рамы и приспособлений

5.1 Ремонт рамы и приспособлений
5.1.1 Разборка/монтаж, проверка, ремонт рамы

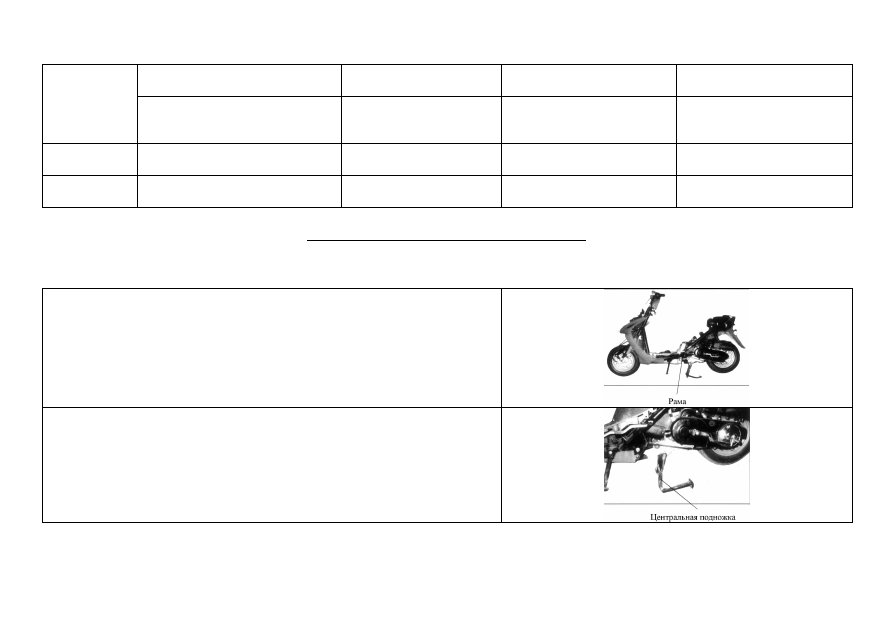

Конструкция рамы изображена на рисунке. Проверить состояние каждого

сочленения

Центральная подножка показана на рисунке, проверить подножку на

деформацию

86

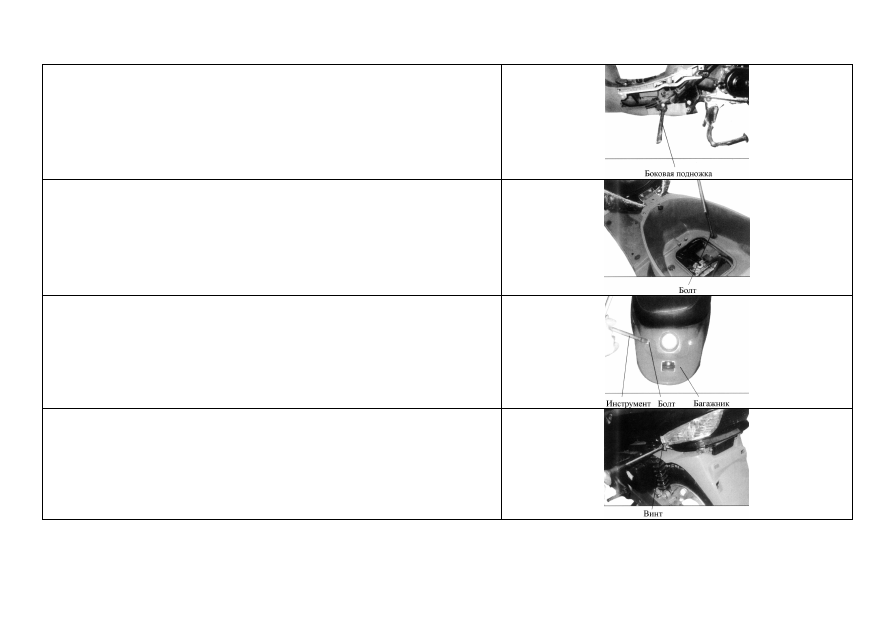

Проверить на деформацию боковую подножку, показанную на рисунке

Открыть сидение и открутить болты крепления

Открутить болт багажника и проверить багажник на повреждения

Открутить болты крепления фонаря заднего, проверить их на повреждение

87

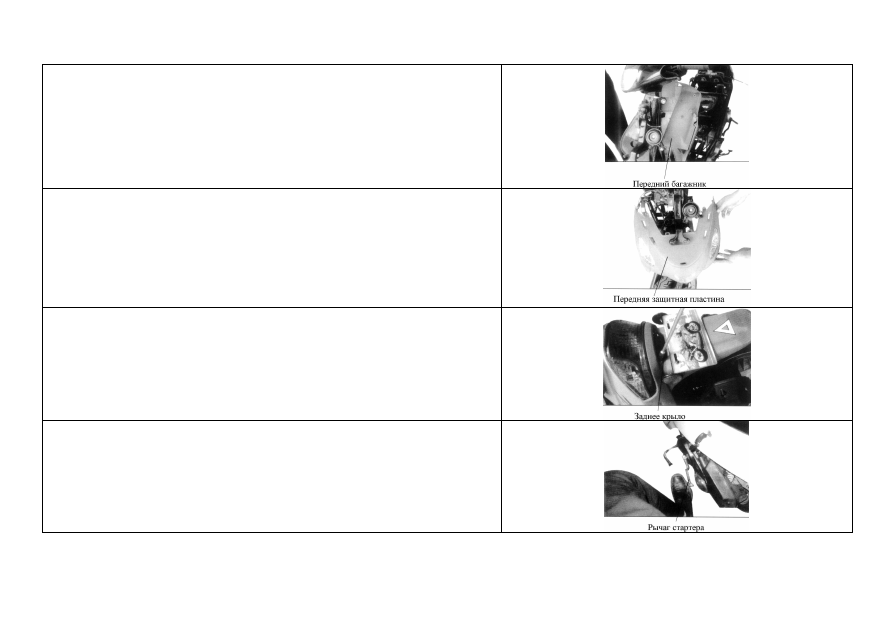

Снять передний багажник и проверить его на повреждение

Проверить переднюю защитную пластину на повреждение

Проверить заднее крыло на повреждение

Нажать на рычаг стартера, проверить работоспособность

88

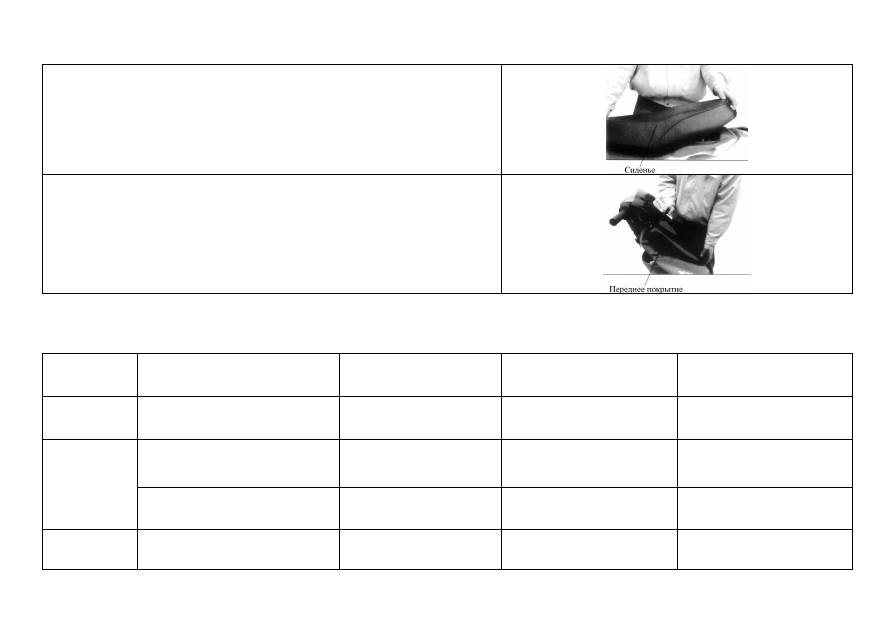

Проверить сиденье на повреждения

Снять переднее покрытие и проверить на повреждение

5.1.1.1 Виды повреждения, признаки неисправности и способы ремонта рамы
Таблица 5.1 Ремонт рамы

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Рама

Деформация или повреждение
рамы

Деформация или
повреждение рамы

Нестабильное поведение
скутера на дороге

Отрихтовать или заменить

Основная

подножка

Деформация или повреждение

Деформация или
повреждение

Невозможно поставить
скутер на подножку

Заменить подножку

Повреждение возвратной
пружины

Основная подножка не
возвращается на место

Невозможно поставить
скутер на подножку

Заменить возвратную
пружину

Боковая

подножка

Деформация или повреждение

–––––––––––––––––––

Невозможно поставить
скутер на подножку

Заменить боковую
подножку

89

Повреждение возвратной
пружины

Боковая подножка не
возвращается на место

Невозможно поставить
скутер на подножку

Заменить возвратную
пружину

Боковая

крышка

рамы

Сломана

Сломана

Дефект внешнего вида

Заменить боковую крышку

Крыло

Повреждено

Сломано

–––––––––––––––––––

Заменить крыло

Сиденье

Сломано

Сломано

Снижение комфортности
при езде

Заменить сиденье

Подставка

для ног

Сломана или повреждена

Сломана или
повреждена

–––––––––––––––––––

Заменить подставку

5.2 Ремонт рулевой колонки
5.2.1 Разборка/монтаж, проверка и ремонт рулевой колонки

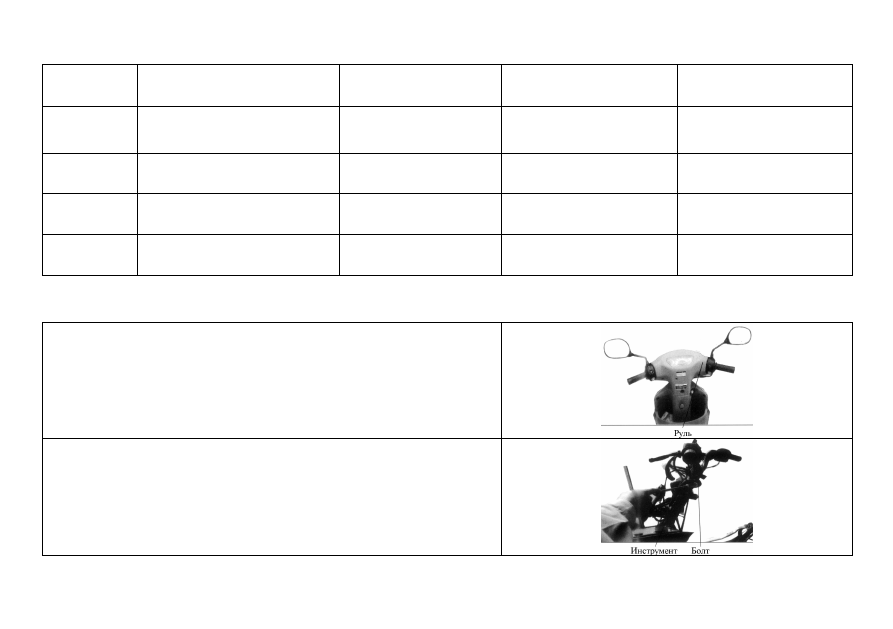

Проверить величину люфта рулевой колонки. Покрутить рулевую колонку,

проверить на износ подшипник

Открутить фиксирующий болт рулевой колонки, проверить резьбу

90

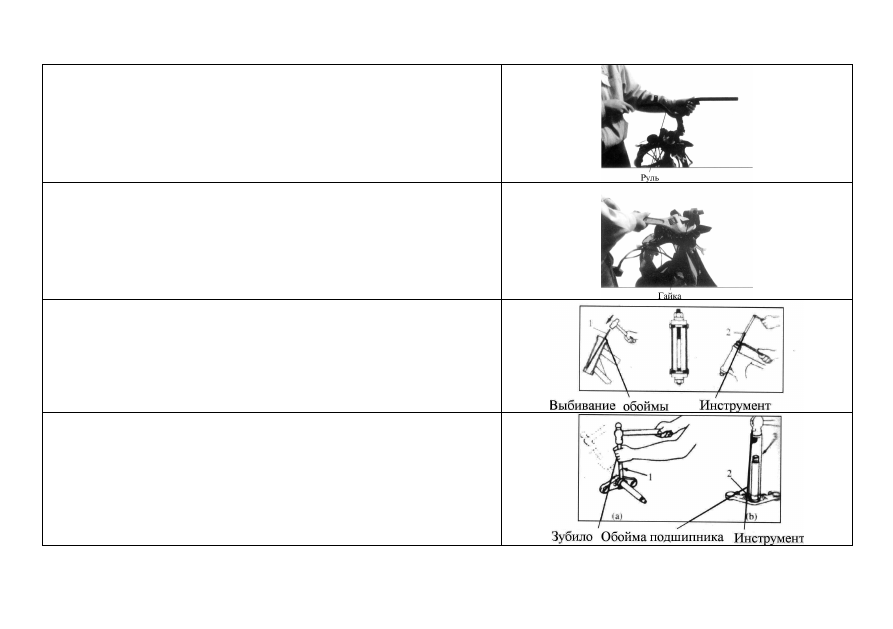

Снять руль, проверить на деформации

Открутить гайку рулевой колонки, проверить на повреждение

Разобрать/смонтировать верхнюю и нижнюю обоймы подшипника на
вертикальной трубе рамы, проверить шарики подшипников и обоймы

подшипников на износ

Разобрать/смонтировать нижнюю обойму подшипника на рулевой колонке,

проверить на износ и деформацию

91

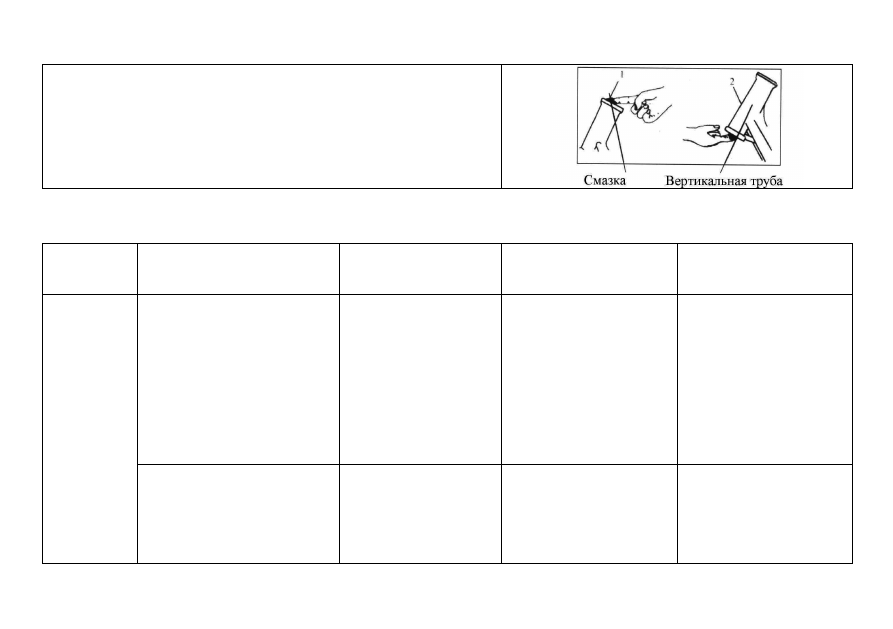

Установить рулевую колонку, смазать верхнюю и нижнюю обоймы

5.2.1.1 Виды повреждения, признаки неисправности и способы ремонта рулевой колонки
Таблица 5-3 Ремонт рулевой колонки

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Обойма

подшипника

Перетянута гайка рулевой
колонки

Между стальным
шариком и кольцом
слишком маленький
зазор

Руль не поворачивается (не
работает)

Отрегулировать гайку
рулевой колонки, затянув
ключом до момента, когда
рулевая колонка начнет
поворачиваться влево и
вправо мягко и не будет
осевого биения между
рулевой колонкой и трубой
рамы

Износ, вмятины, трещины на
обоймах подшипников

–––––––––––––––––––

Недостаточная
эффективность работы
руля или толчки и
вибрации во время работы

Заменить обоймы
подшипников

92

Стальной

шарик

Износ шарика, деформация

–––––––––––––––––––

Недостаточная
эффективность работы
руля или толчки и
вибрации во время работы

Заменить подшипники

Рулевая

колонка

Деформация рулевой колонки

Деформация рулевой
колонки

Деформация рулевой
колонки

Заменить рулевую колонку

5.2.2 Разборка/монтаж, проверка и ремонт переднего амортизатора

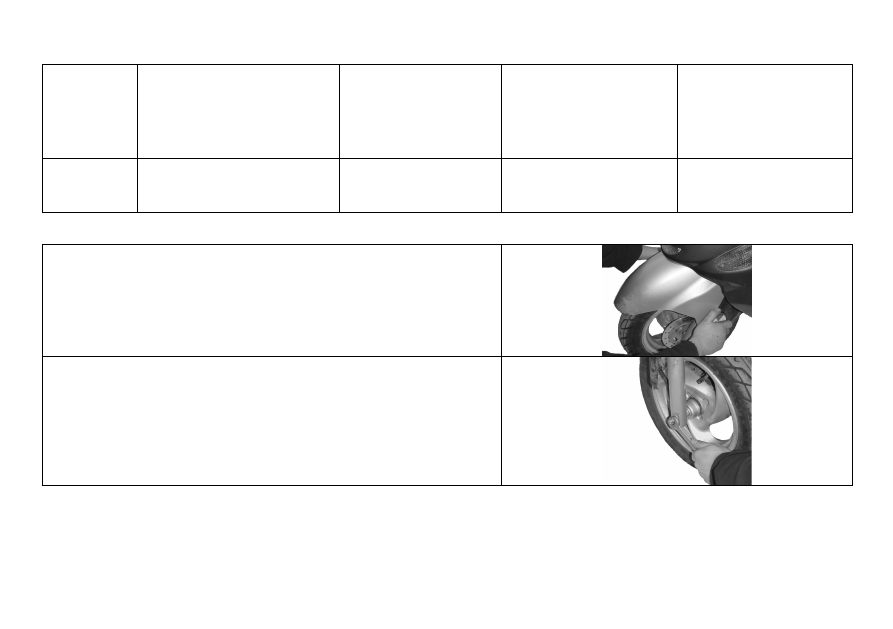

Открутить светоотражатели, снять переднее крыло

Открутить гайку оси переднего колеса
