61

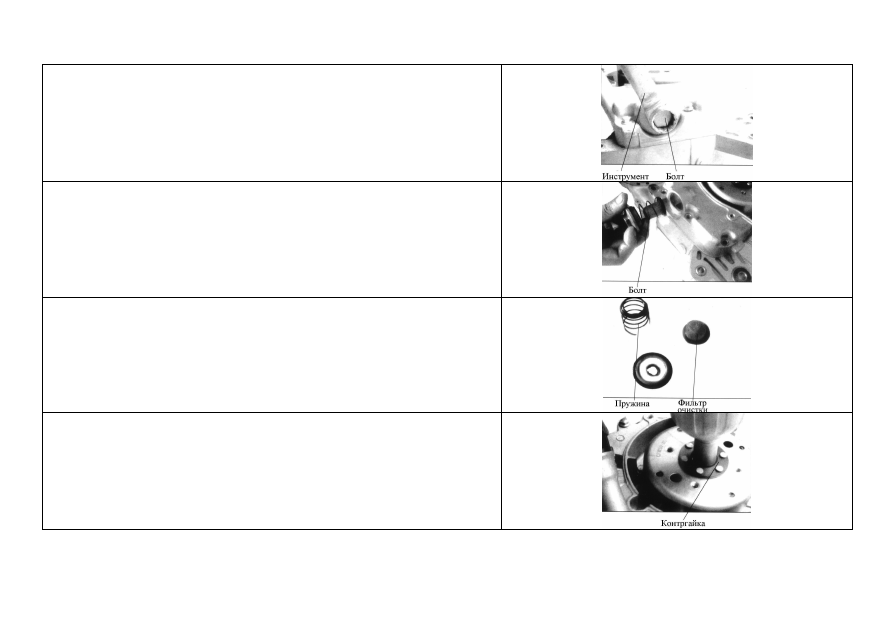

Выкрутить болт слива масла, слить масло, проверить состояние масла и его

количество

Выкрутить фильтр масла

Проверить засорение фильтра очистки, проверить упругость пружины

Открутить контргайку магнето

62

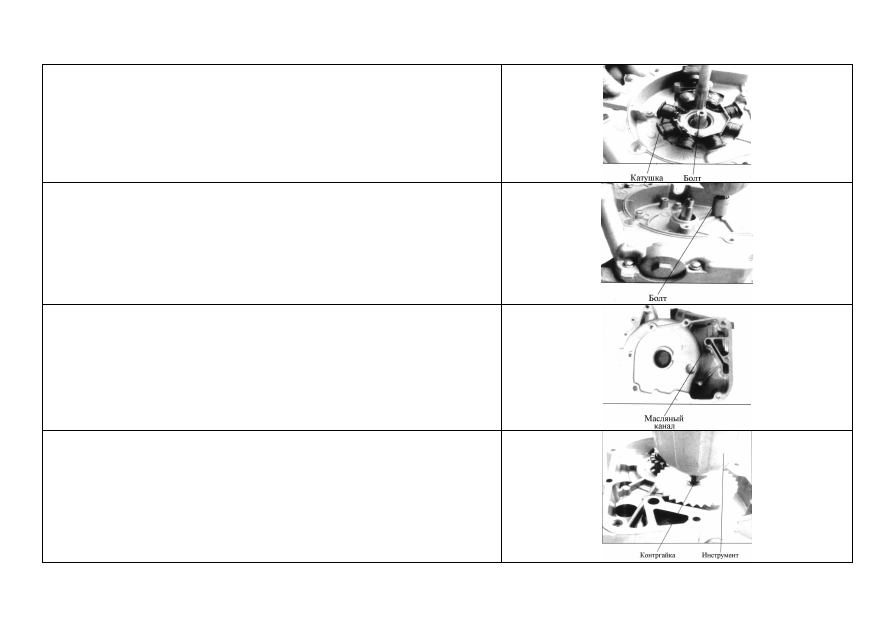

Выкрутить болт катушки магнето и болт катушки датчика

Выкрутить болт правой крышки

Проверить на засорение правый масляный канал

Выкрутить контргайку зубчатого колеса масляного насоса

63

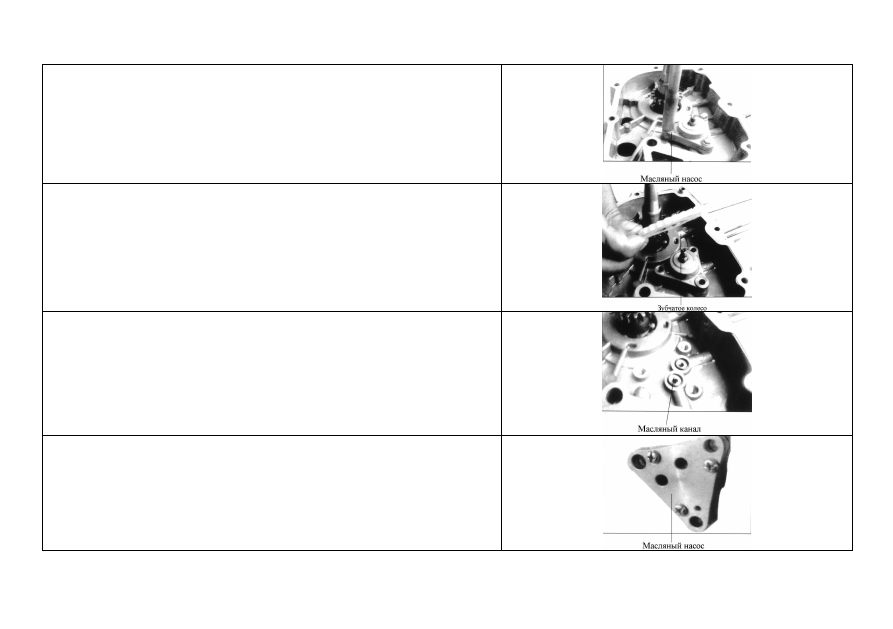

Снять зубчатое колесо масляного насоса, проверить его на износ

Выкрутить болт крепления масляного насоса, проверить состояние крепежа

Проверить подводящий и отводящий масляные каналы насоса на засорение

Снять масляный насос, проверить его состояние

64

3.6.1.1 Виды повреждения, признаки неисправности и способы ремонта системы смазки
Таблица 3-10 Ремонт системы смазки

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Масляный

насос

Износ внутреннего и внешнего
ротора насоса

Насос не доставляет
масло или доставляет
недостаточно

Двигатель не развивает
полной мощности;
перегрев двигателя

Заменить масляный насос

Загрязнение внутренней части
ротора

–––––––––––––––––––

Очистить внутреннюю
часть ротора

Масляный

фильтр

Засорение фильтра

Затрудненная подача
масла, вследствие чего
насос не доставляет
масло или доставляет
недостаточно

Двигатель не развивает
полной мощности;
перегрев двигателя

Очистить фильтр

Система

смазки

Засорение масляных каналов

Недостаточное
количество
доставляемого масла

Двигатель не развивает
полной мощности;
перегрев двигателя

Очистить масляные каналы

3.7 Ремонт системы охлаждения
3.7.1 Разборка/монтаж, проверка и ремонт системы охлаждения

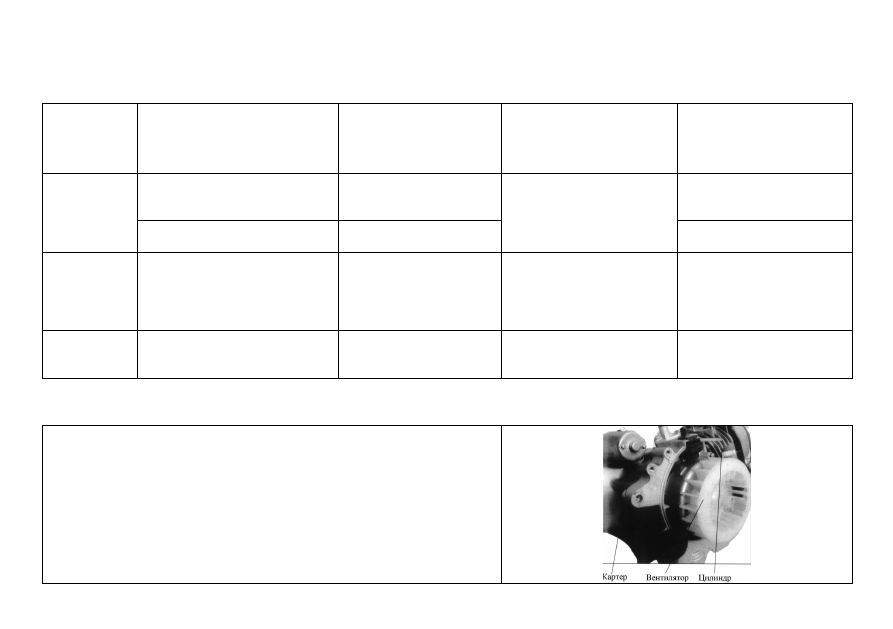

Проверить головку цилиндра, цилиндр и картер на наличие песка и

масляной грязи

65

3.7.2 Для получения информации о видах повреждения, признаках неисправности и способах ремонта системы охлаждения
см. таблицу   3-1, 3-2.

Глава 4. Ремонт трансмиссии

4.1 Ремонт системы пуска
4.1.1 Разборка/монтаж. Крепление. Проверка и ремонт системы кикстартера

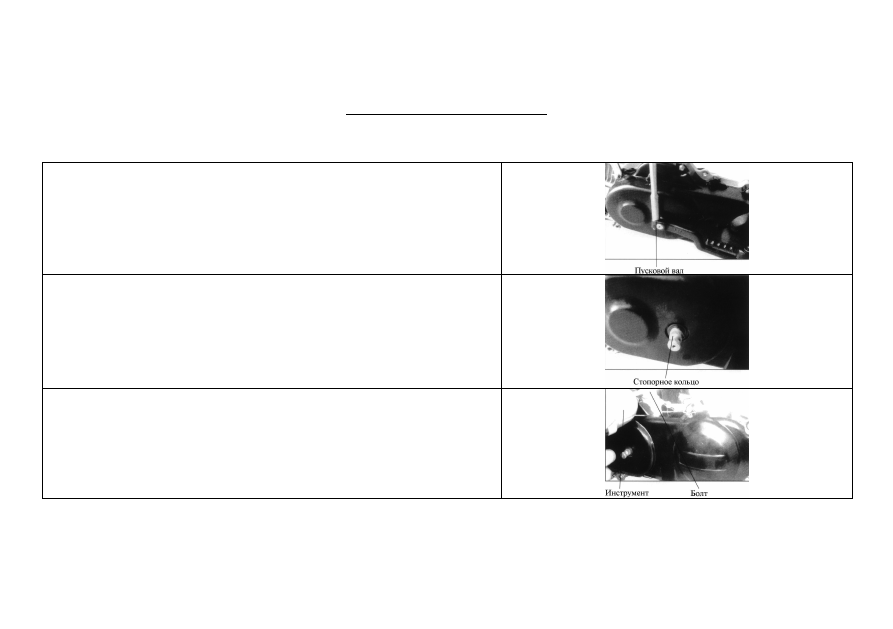

Снять рычаг кикстартера, проверить на износ

Снять стопорное кольцо пускового вала

Выкрутить болты левой крышки картера

66

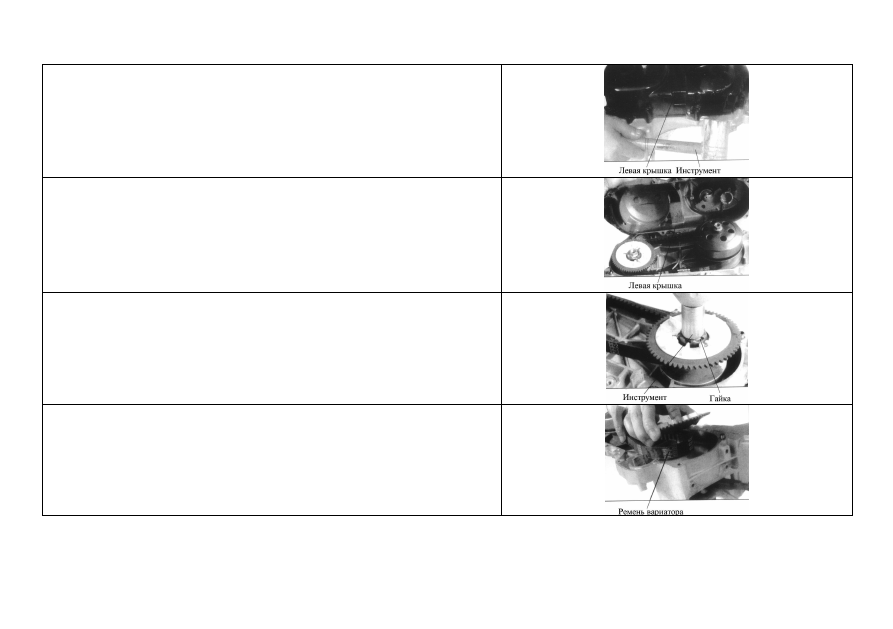

Снять левую крышку

Снять крышку коробки трансмиссии, проверить пусковой вал на износ

Открутить стопорную гайку ведущего шкива центробежного вариатора,

проверить состояние резьбы

Снять полушкив ведущего центробежного вариатора

67

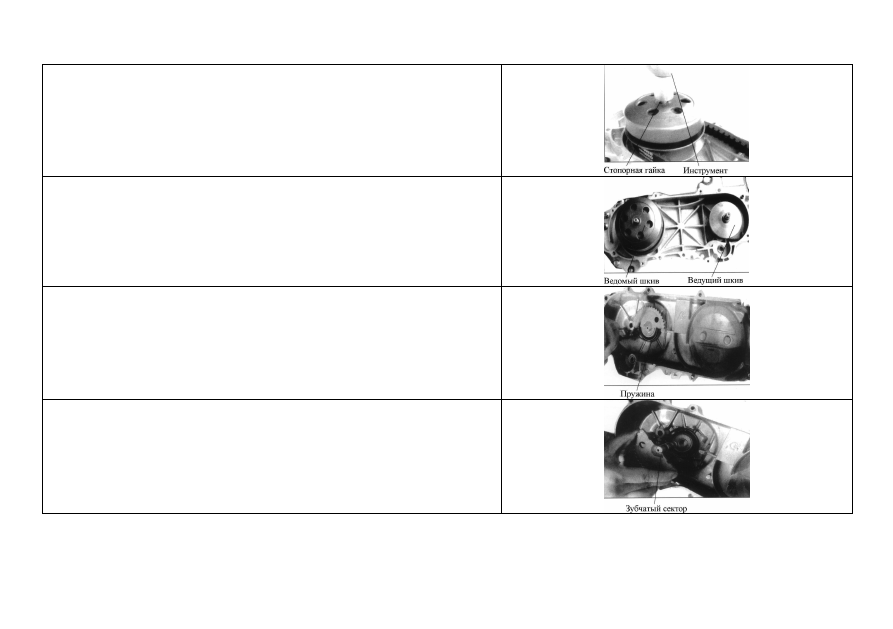

Выкрутить стопорную гайку ведомого шкива центробежного вариатора,

проверить состояние резьбы, снять ремень

Снять ведущий и ведомый шкивы центробежного вариатора, проверить на

износ

Снять пружину пускового вала, проверить ее на эффективность

Снять приводное зубчатое колесо пускового вала, проверить на износ и

повреждение

68

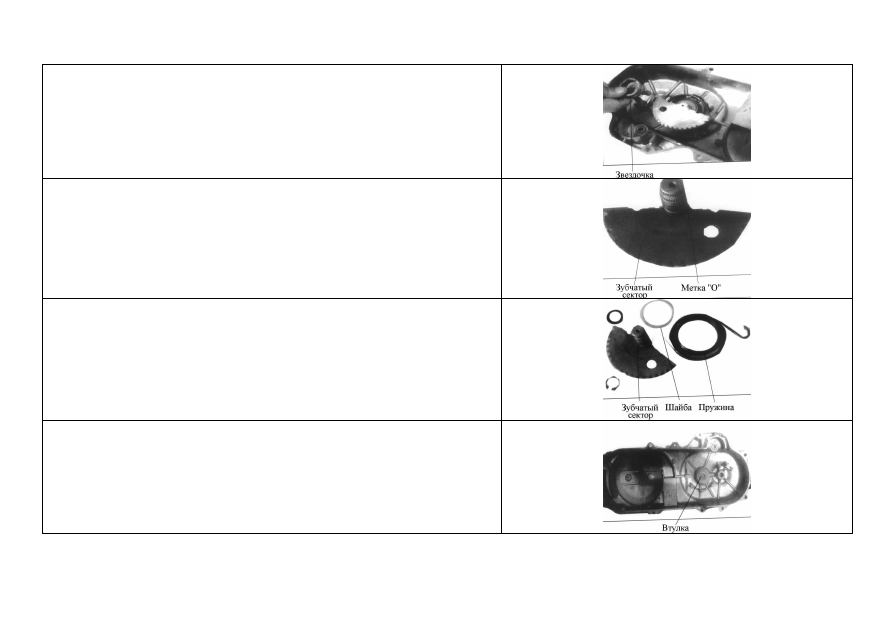

Снять пусковой механизм, проверить на износ

Снять зубчатый сектор, проверить на износ

Проверить зубчатый сектор, пружину пускового вала, втулку и шайбу на

износ

Проверить на износ втулку пускового вала

4.1.1.1 Виды повреждения, признаки неисправности и способы ремонта системы кикстартера
Таблица 4-1 Ремонт кикстартера
