45

Распред. вал

Износ кулачка (т.е. высота
кулачка менее 30,63 мм)

–––––––––––––––––––

Двигатель не развивает
полной мощности

Заменить кулачковый вал

Износ или повреждение
подшипника распред. вала

Слишком большой
осевой или радиальный
зазор подшипника;
шумы и стуки во время
работы

Во время работы распред.
вала слышны шумы и
стуки

Заменить распред. вал

Коромысло

Царапины или износ на рабочей
поверхности

–––––––––––––––––––

Стуки клапанов

Заменить коромысло

Износ отверстия оси коромысла
(т.е. внутренний диаметр более
12,05 мм)

Большой зазор между
коромыслом и осью
коромысла

Стуки клапанов

Заменить коромысло

Износ оси коромысла (т.е.
наружный диаметр менее 11,93
мм)

Большой зазор между
коромыслом и осью
коромысла

Стуки клапанов

Заменить ось коромысла

Клапан

Слишком маленький зазор
клапана

Клапан закрывается не
до конца

Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности.
Перебои на холостом ходу

Заново отрегулировать
зазор клапанов (до 0,06-
0,08 мм)

Слишком большой зазор
клапанов

–––––––––––––––––––

Стуки клапанов

Заново отрегулировать
зазор клапанов (до 0,06-
0,08 мм)

Нагар на рабочей поверхности

Невозможно вставить
клапан

Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности.
Перебои на холостом ходу

Очистить нагар

Износ рабочей поверхности или
имеются трещины, выбоины,
повреждения

Невозможно вставить
клапан

Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности.
Перебои на холостом ходу

Заменить клапан

46

Износ стержня клапана (5,42
мм для наружного клапана,
5,40мм для внутренней
поверхности клапана)

Слишком большой зазор
между стержнем клапана
и направляющей
клапана

Стуки клапанов, из
выхлопной трубы идет
сине-белый дым

Заменить клапан

Деформация стержня клапана

Клапан закрывается не
до конца

Двигатель не заводится
или заводится с трудом

Заменить клапан

Пружина

клапана

Пружина не работает или
повреждена

Невозможно вставить
клапан

Двигатель не заводится
или заводится с трудом.
Шумы в головке цилиндра

Заменить пружину клапана

Звездочка

распред. вала

Износ или повреждение зубьев
звездочки

–––––––––––––––––––

Шумы и стуки во время
работы

Заменить звездочку
распред. вала

Цепь распред.

вала

Износ или растяжение цепи

–––––––––––––––––––

Шумы и стуки во время
работы

Заменить цепь распред.
вала

Неправильное крепление
механизма распределения

Неверная работа
механизма
распределения

Двигатель не заводится

Установить правильно
механизм распределения

Натяжитель

цепи распред.

вала

Износ натяжителя и
направляющей пластины

Недостаточное
натяжение цепи

Шумы и стуки во время
работы

Заменить цепь или
направляющую пластину

Недостаточное натяжение цепи

Недостаточная усилие
натяжителя

Шумы и стуки во время
работы

Заменить натяжитель

3.4 Ремонт топливной системы
3.4.1 Разборка/монтаж. Проверка и ремонт топливной системы

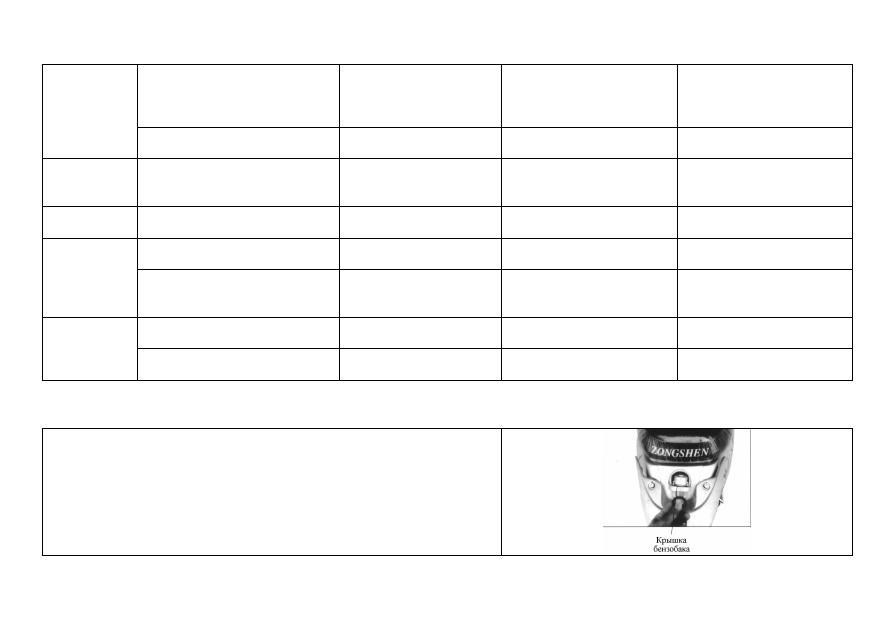

Отвернуть крышку бензобака, проверить состояние прокладки

47

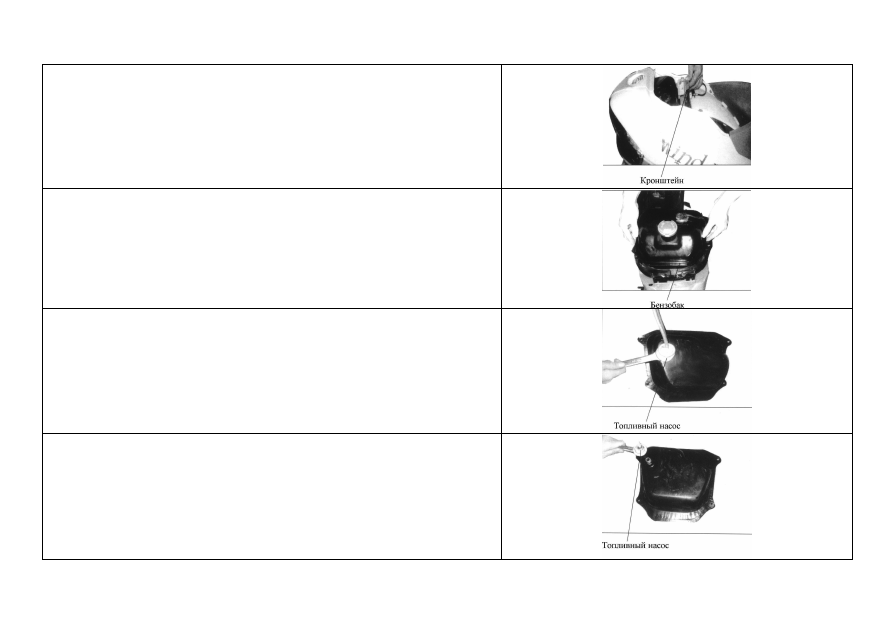

Открутить болты заднего кронштейна, снять кронштейн

Выкрутить болты крепления бензобака, снять бензобак

Открутить топливный насос

Проверить топливный насос на повреждение и заедание

48

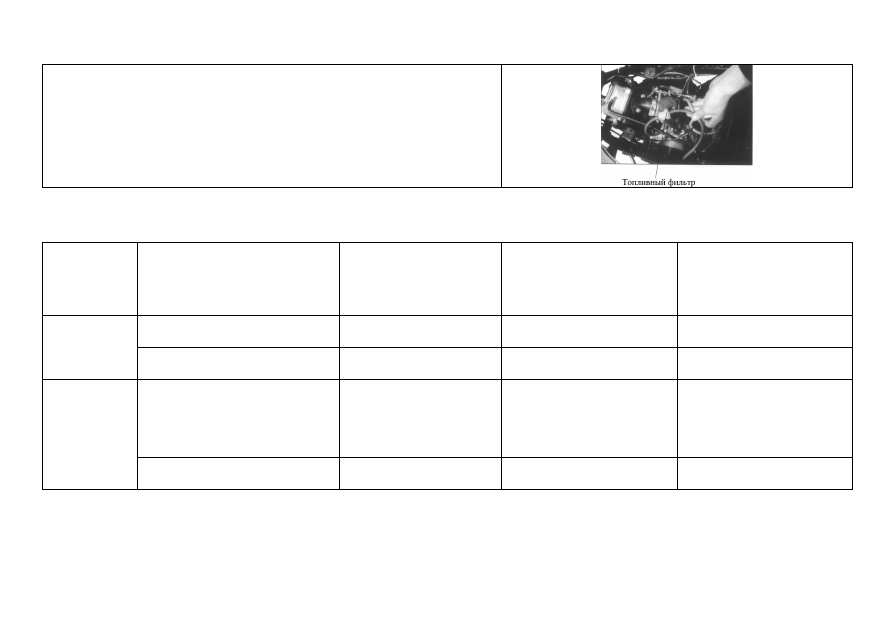

Снять топливный фильтр и проверить его на повреждение

3.4.1.1 Виды повреждения, признаки неисправности и способы ремонта топливной системы
Таблица 3-6 Ремонт топливной системы

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Бензобак

Повреждение бензобака ввиду
коррозии

Течь топлива из бака

–––––––––––––––––––

Отремонтировать или
заменить бензобак

Засорение вентиляционных
отверстий крышки бензобака

Ухудшение подачи
топлива

Двигатель не заводится

Прочистить
вентиляционные отверстия

Топливопров

од

Засорение топливного фильтра

Ухудшение подачи
топлива

Двигатель не заводится
или заводится с трудом;
двигатель не развивает
полной мощности; перебои
на холостом ходу

Заменить топливный
фильтр

Повреждение или засор
топливного насоса

Ухудшение подачи
топлива

Двигатель не заводится

Заменить топливный насос

49

3.4.2 Разборка/монтаж, проверка и ремонт карбюратора

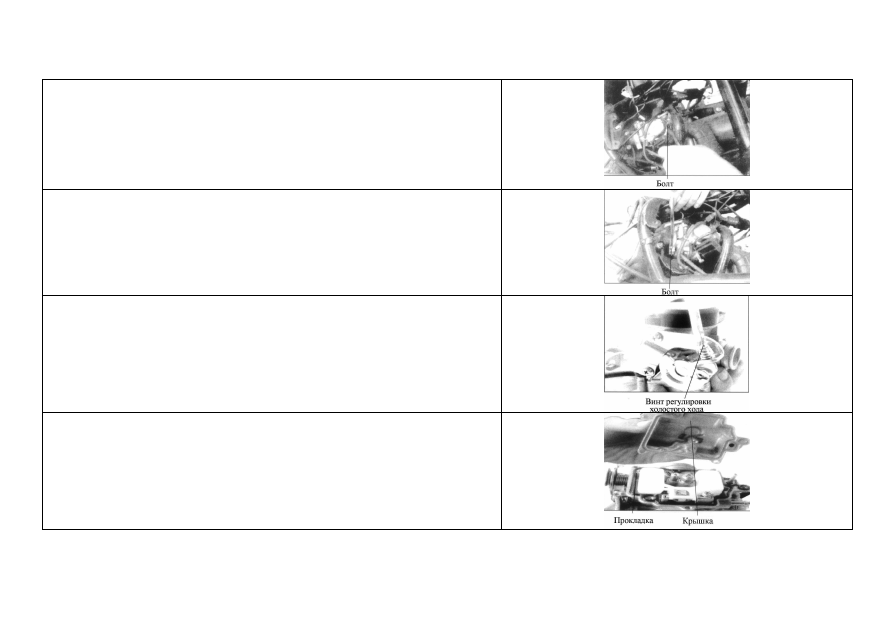

Снять шланг подачи топлива, снять хомут воздушного фильтра

Открутить болт хомута впускного патрубка карбюратора

Снять карбюратор. Выкрутить винт регулировки холостого хода

Выкрутить болт крепления крышки поплавковой камеры карбюратора

50

Снять крышку поплавковой камеры, проверить на наличие мусора и воды в

поплавковой камере, проверить на износ прокладку

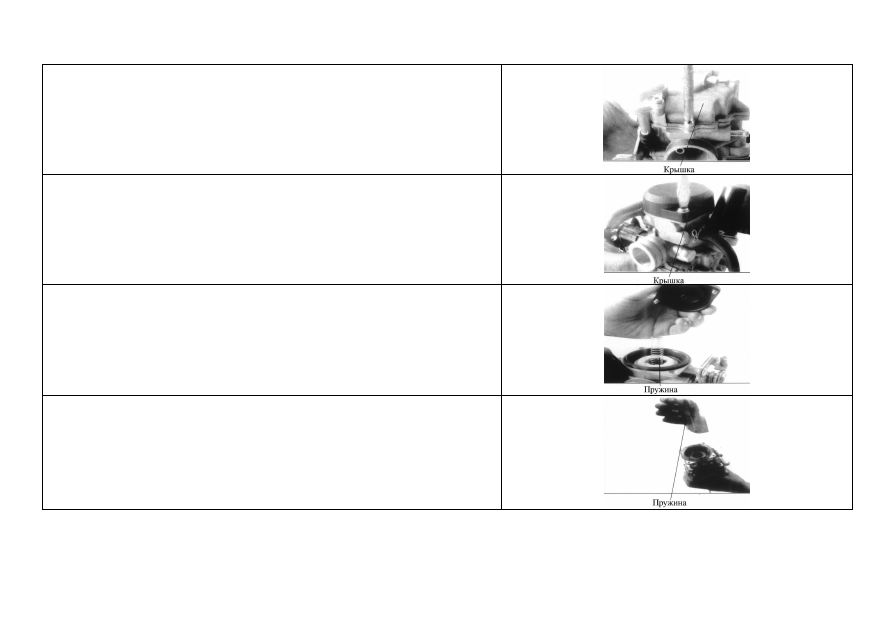

Выкрутить болт крышки карбюратора

Открыть крышку карбюратора, поверить упругость пружины

Вынуть пружину дросселя

51

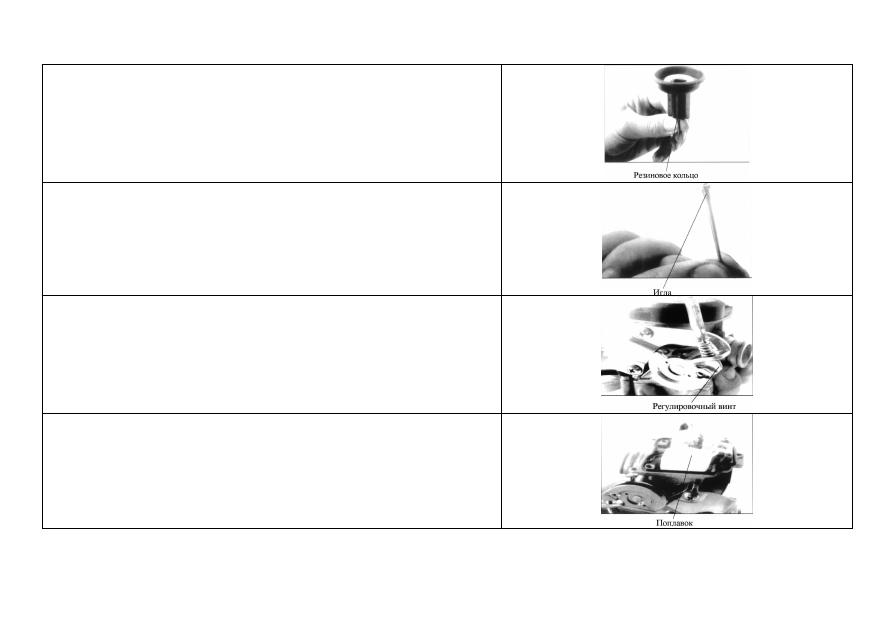

Проверить дроссель и уплотнительное резиновое кольцо на износ

Проверить иглу на износ

Вкрутить винт регулировки холостого хода

Снять поплавок, проверить на повреждение

52

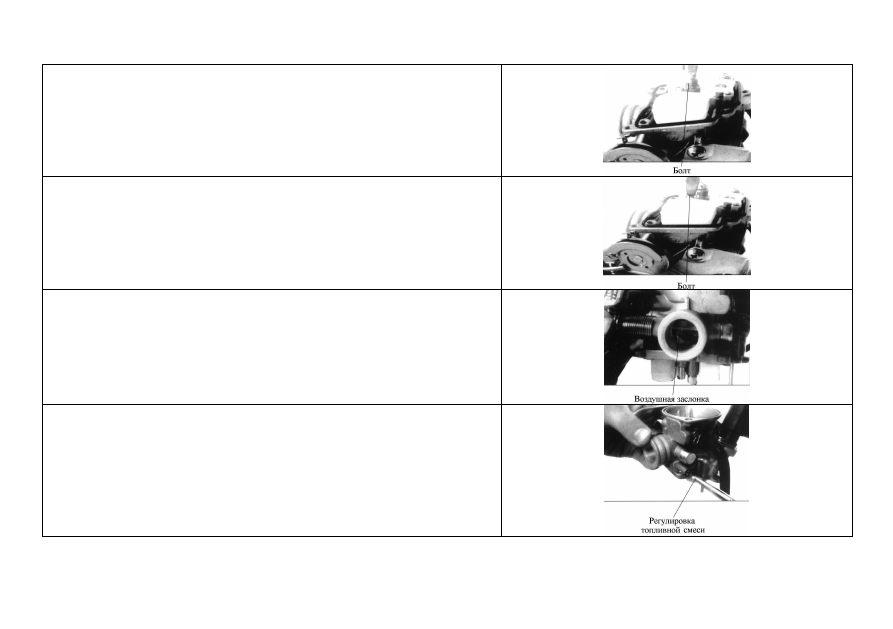

Выкрутить винт основного жиклера карбюратора, проверить отверстие на

засор

Выкрутить винт дозатора холостого хода, проверить отверстие на засор

Проверить работоспособность воздушной заслонки карбюратора

Продуть каналы карбюратора сжатым воздухом
