Скутер «Zongshen» ZS50QT-4. Руководство - часть 3
5
1.1 Основные технические характеристики
Таблица 1-1: Основные технические характеристики скутера
Элемент
Данные
Длина
ширина высота
1640 мм
655 мм 1050 мм
Колесная база
1205мм
Минимальный дорожный просвет
80 мм
Масса снаряженного транспортного средства
81,5 кг
Полная масса транспортного средства
156,5 кг
Двигатель
Модель двигателя
ZS1P 39 QMB
Тип двигателя
Одноцилиндровый, четырехтактный, воздушного охлаждения
Диаметр цилиндра и ход поршня
39
41,5 мм
Рабочий объем
49,58 мл
Коэффициент сжатия
10,5:1
Карбюратор
LIBAO PD24J, плунжерного типа, плоский
Воздушный фильтр
BAIYUN ZS50QT-4 пенополиуретановый с бумагой
Система смазки
Под давлением и разбрызгиванием
Стартер
Электрический / кикстартер
Макс. мощность
1,7 / 6400 (кВт при об/мин)
Макс. крутящий момент
4,2 / 3700 (Нм/ при об/мин)
Обороты холостого хода
(1500
100) об/мин
Ходовая часть
Передняя подвеска
Телескопическая вилка, с двумя гидравлическими
амортизаторами
Задняя подвеска
Телескопическая, с одним гидравлическим амортизатором
Угол поворота руля
45
Шины / давление
Переднее колесо
3,5-10 (3,0-10) -4PR / 150 кПа
Заднее колесо
3,5-10 (3,0-10) -4PR / 175 кПа
Трансмиссия
Способ переключения
Бесступенчатый (автоматический)
Тип трансмиссии
Механическая, с приводным ремнем
Сцепление
Сухое, центробежного типа
6
Тормоз
Передний тормоз
Гидравлический, дискового типа
Задний тормоз
Механический, барабанного типа
Электрическая
система
Зажигание
Тиристорное с накоплением энергии
в конденсаторе (CDI)
Угол опережения зажигания
15
D8TC
Свеча
NGK C7 HSA, резьба М10
Зазор свечи
0,6 мм ~ 0,7 мм
Аккумуляторная батарея
12 В / 4 А/ч
Предохранитель
10 А
Фара
12 В 35Вт / 35 Вт
Задний фонарь / стоп-сигнал
12 В 5 Вт / 21 Вт
Указатель поворота
12 В 10 Вт
Сигнальная лампа указателя поворота
12 В 3 Вт
Подсветка спидометра
12 В 3 Вт
Передний габаритный сигнал
12 В 5 Вт
Топливо / Масло
Топливо
Бензин автомобильный неэтилированный с октановым
числом не менее 92
Топливный бак
Вместимость
4,5 л
Резерв
1,0 л
Масло двигателя
Параметры
SAE 15W40, 10W40
Вместимость
0,9 л
Глава 2. Сведения об обслуживании
2.1 Сведения об обслуживании и регулировках
2.1.1 Двигатель
Таблица 2-1: Цилиндр, поршень, коленчатый вал, шатун (в мм)
Элемент
Стандартные значения
Зазор поршня и цилиндра
0,02 ~ 0,045
Внутренний диаметр
39 +0,02
7
0
Диаметр поршня
39
0
–0,02
Деформация поверхности торца головки цилиндра
< 0,05
Деформация поверхности торца цилиндра
< 0,05
Торцевой зазор поршневого кольца
0,10 ~ 0,15
Боковой зазор поршневого кольца
0,03 ~ 0,05
Зазор поршневого пальца и отверстия под палец
0,005 ~ 0,015
Внутренний диаметр отверстия под палец
13
–0,008
–0,003
Внешний диаметр поршневого пальца
13
+0,003
–0,008
Отклонение шатуна
Диаметр отверстия верхней головки шатуна
13
+0,029
–0,016
Радиальный зазор верхней головки шатуна
Радиальный < 0,3 осевого < 0,005
Боковой зазор нижней головки шатуна
0,15 ~ 0,36
Радиальное биение коленчатого вала
0,03
2.1.2 Ходовая часть
Таблица 2-2: Переднее и заднее колесо, гаситель (в мм)
Элемент
Стандартные значения
Предел
Глубина протектора шины
4,0
2,0
Ход переднего амортизатора
35
-
Ход заднего амортизатора
25
-
Биение обода
Осевое
-
2,00
Радиальное
-
2,00
Биение вала колеса
Переднего
-
2,00
Заднего
-
2,00
8
2.1.3 Ходовая часть
Таблица 2-3: Тормоза передний и задний (в мм)
Элемент
Стандартные данные
Предел
Свободный ход рычага переднего тормоза
10~20
20~30
Свободный ход рычага заднего тормоза
10~20
20~30
Внутренний диаметр барабана заднего тормоза
95,0
96,0
Толщина тормозного фрикционного диска
3,9~4,0
2,0
2.2 Требования, по сборке и инструменты для обслуживания
Таблица 2-4: Усилия затяжки
Элемент
Резьба
Величина усилия затяжки (Нм)
Двигатель
Гайка головки цилиндров
М7
15-20
Соединительный
болт
головки
цилиндров
М7
15-20
Болт левой крышки картера
М6
8-12
Болт ротора генератора
М10
40-50
Болт пускового двигателя
М6
8-12
Болт нажимной пластины пускового
двигателя
М6
8-12
Болт правой крышки картера
М6
8-12
Стопорная
гайка
центробежного
вариатора
М10
38-42
Болт задней коробки трансмиссии
М6
8-12
Винт масляного насоса
М6
8-12
Гайка центробежного вариатора
М10
38-42
Болт катушки магнето
М10
38-42
Болт картера
М6
8-12
9
Скутер
Стопорная гайка вертикальной трубы
М24
90-110
Стопорный болт трубы руля
М10
35-40
Стопорный болт нижней соединительной
пластины
М8
30-40
Гайка оси переднего колеса
М10
45-60
Гайка оси заднего колеса
М16
100-130
Болт подвески двигателя
М10
45-60
Стопорная гайка заднего амортизатора
М10
35-40
Стопорная гайка звездочки
М8
20-25
Болт рулевой колонки
М8
30-40
Гайка оси заднего коромысла
М8
20-25
2.2.1 Расположение монтажных меток
1.
Верхняя метка «IN» должна указывать на впускной клапан.
2.
Метки «T», «R», «N» на первом и втором кольце должны быть в верхней части и располагаться под углом 120
друг от друга.
3.
Сжатый конец пружины клапана должен быть в нижней части.
4.
Линия «T» магнето, метка «О» распределительной шестерни и прорезь на головке цилиндров должны быть на одной линии.
5.
Метка руля (рычага) должны указывать на верхнюю соединительную планку.
2.2.2 Инструменты и индикаторные приборы

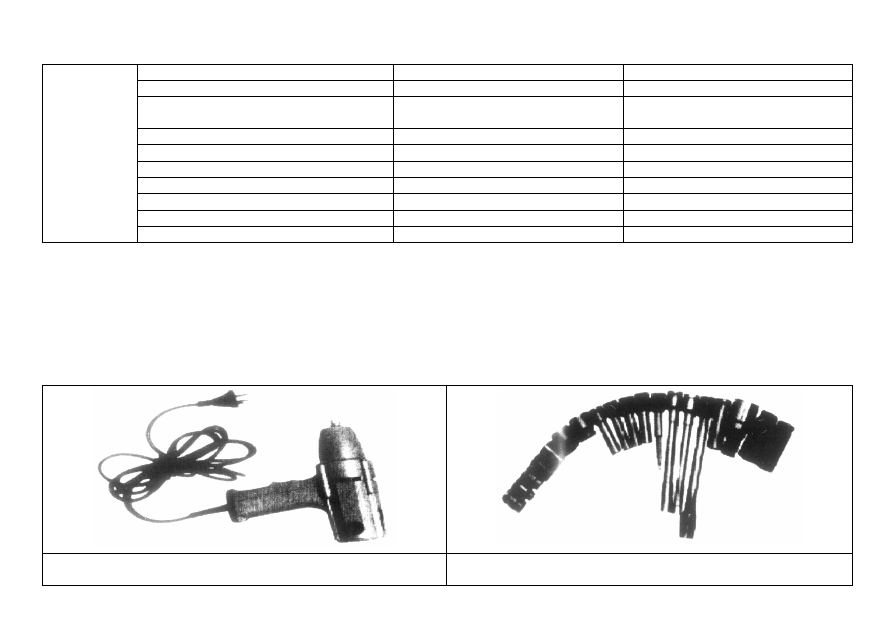

Пистолет с электроприводом: инструмент для монтажа/снятия
гаек
Насадки: для монтажа/снятия гаек, болтов
10

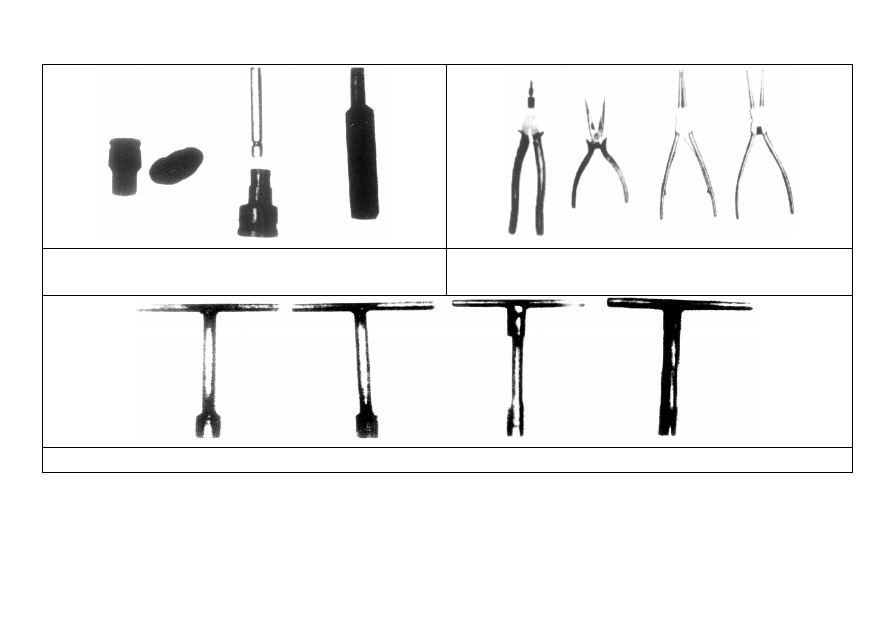

Переходник: специальный электроинструмент для крестового,
шестигранного наконечника пистолета; Переходный патрон для
регулировки зазора клапанов
Острогубцы, кусачки, плоскогубцы для монтажа/снятия гибкого
стопорного крепежа
Т-образный ключ
11

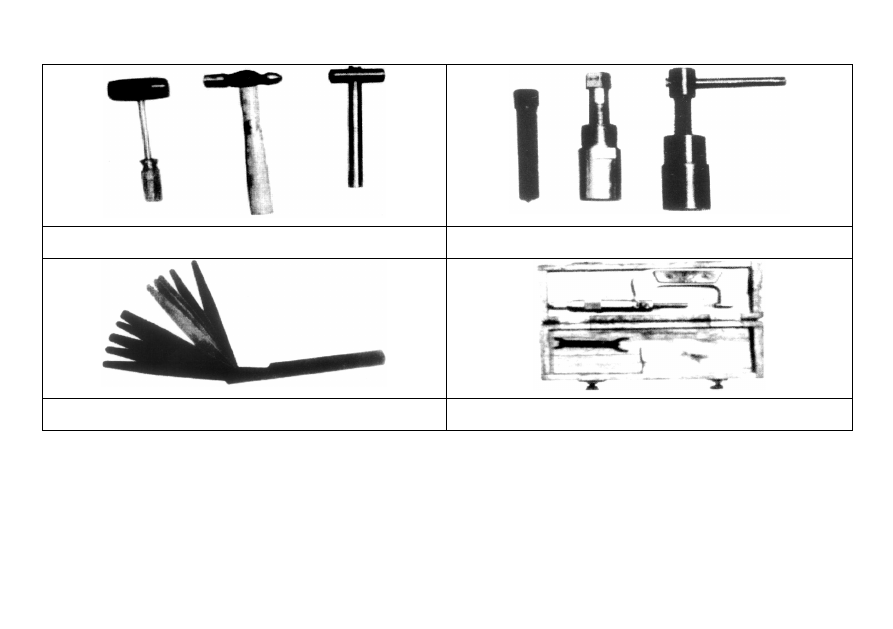

Молоток с резиновым бойком, железный молоток, медный
молоток
Съемник ротора электромагнитного генератора
Щупы: для измерения зазоров поршня, цилиндра, клапанов
Микрометр: для измерения размеров поршня, пальца поршня,
и т.д.
12

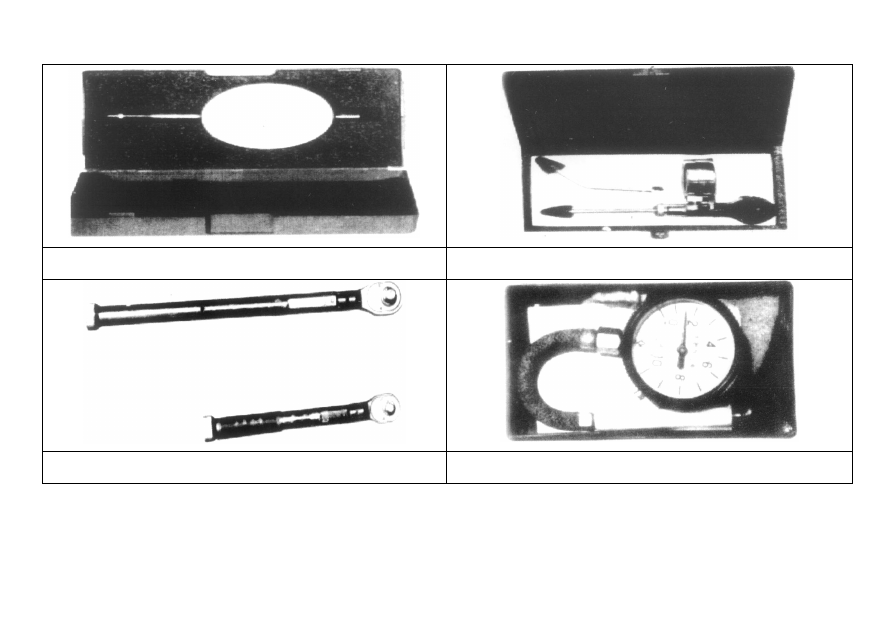

Прибор с круговой шкалой: для измерения биений колеса,
внутреннего диаметра цилиндра, и т.д.
Манометр для измерения давления в цилиндре
Динамометрический ключ: для контроля усилия затяжки болтов и
гаек
Манометр для измерения давления в шинах
