Скутер «Zongshen» ZS50QT-4. Руководство - часть 4
13

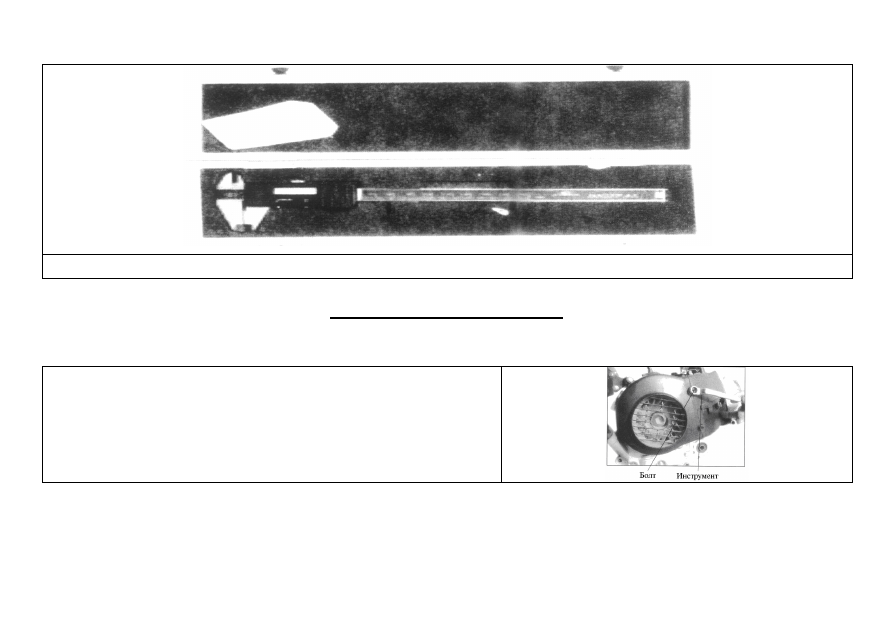

Штангенциркуль: для определения размеров поршня, поршневого пальца и т.д.
Глава 3. Обслуживание двигателя
3.1 Уход за корпусом двигателя
3.1.1 Съем/монтаж, проверка и обслуживание головки цилиндров
Открутить болты на крышке магнето
14

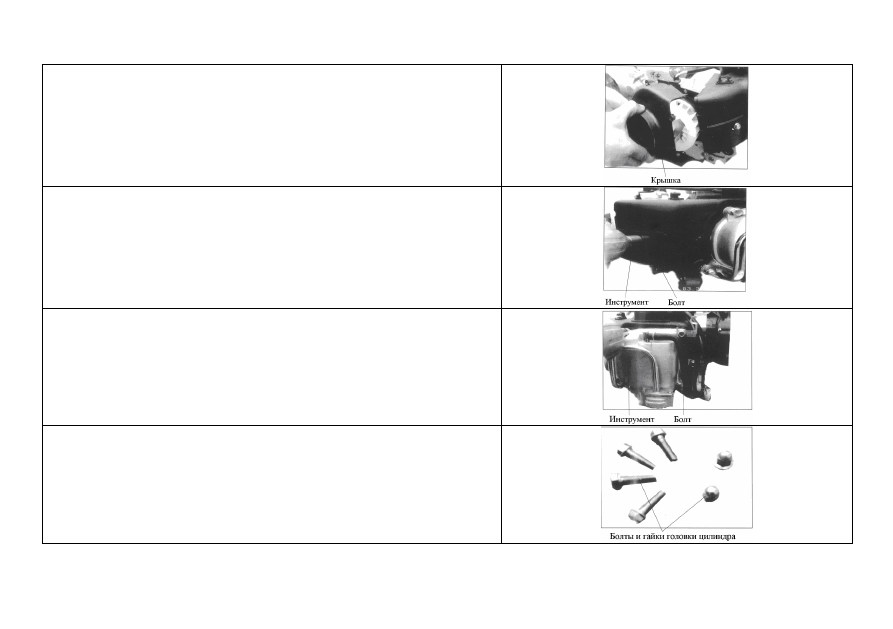

Снять крышку магнето
Открутить болты на крышке головки цилиндра, проверить на наличие
повреждений
Выкрутить болт крышки головки цилиндра
Проверить на износ и повреждения болты и гайки головки цилиндра
15

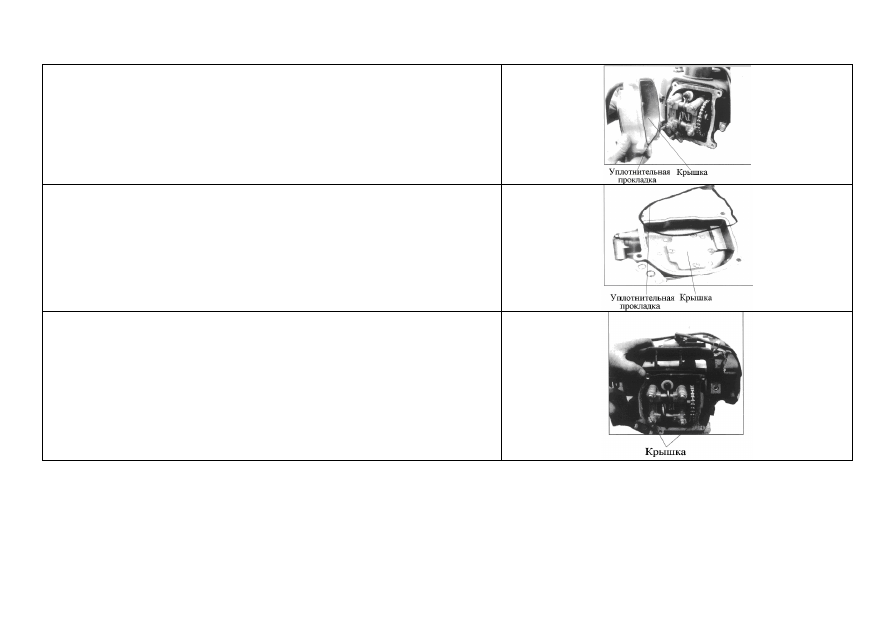

Снять крышку головки цилиндра
Заменить уплотнительную прокладку
Снять крышку цилиндра, проверить на износ
16

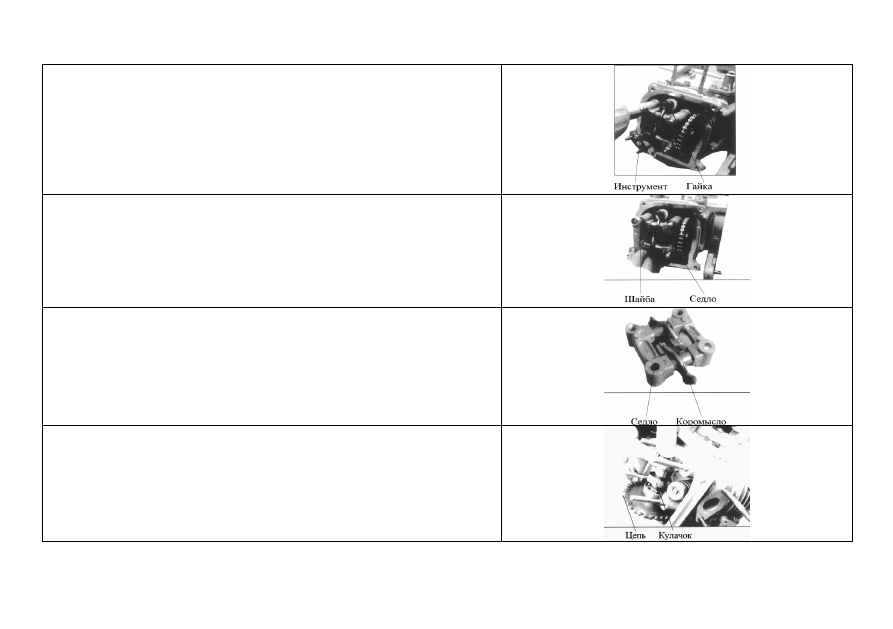

Открутить стопорную гайку головки цилиндра
Вынуть шайбу скобы коромысла, проверить седло на повреждение
Вынуть седло коромысла, проверить коромысло на износ
Снять цепь и звездочку механизма газораспределения, проверить на износ
17

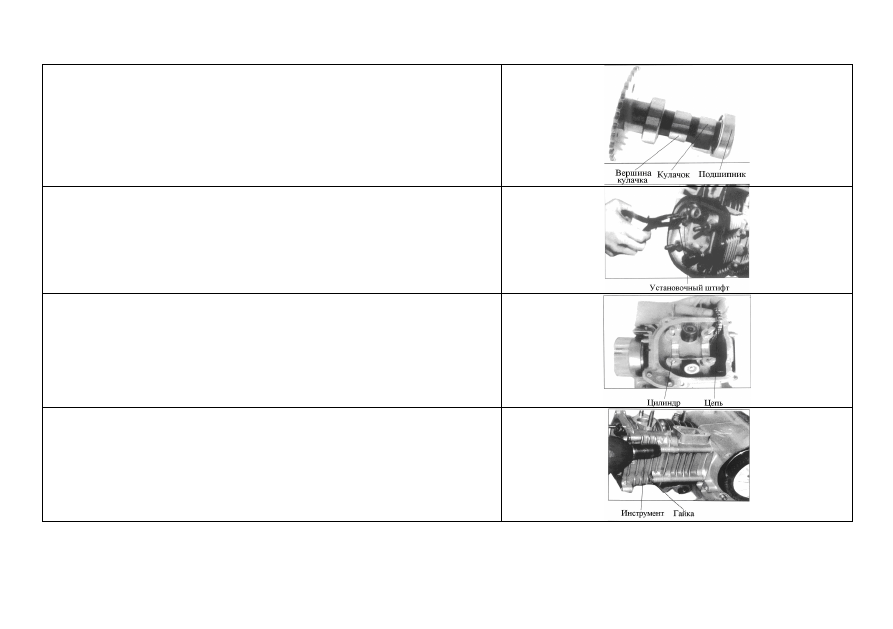

Проверить на износ и повреждение поверхность кулачка, подшипник вала и
клапан понижения давления
Снять установочный штифт седла коромысла
Проверить на износ цепь привода распределительного вала
Выкрутить гайки крепления головки цилиндра
18

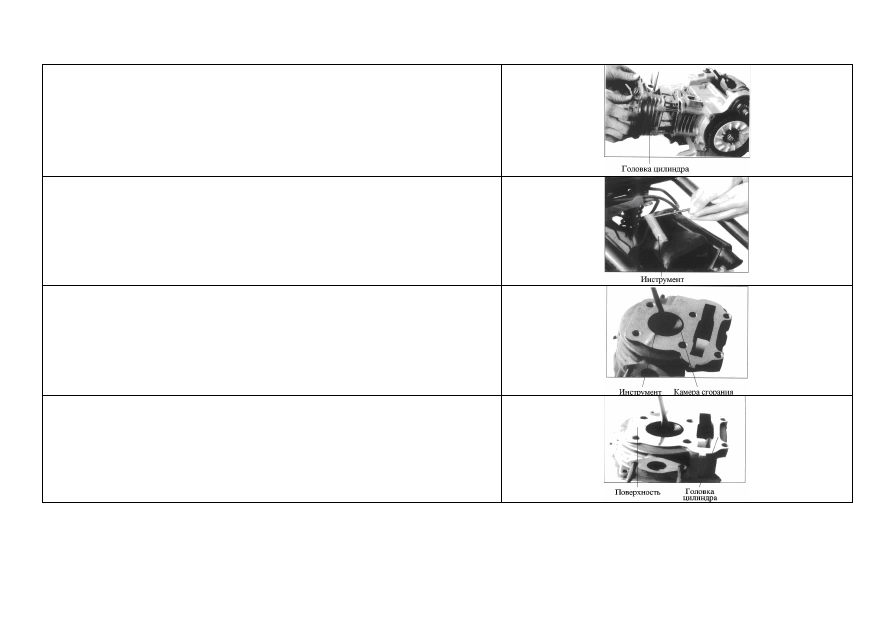

Снять головку цилиндра
Снять свечу зажигания, проверить резьбовое отверстие на износ, а свечу –
на повреждение
Очистить нагар в камере сгорания
Проверить на отсутствие деформации поверхности головки цилиндра и
очистить ее от нагара
19

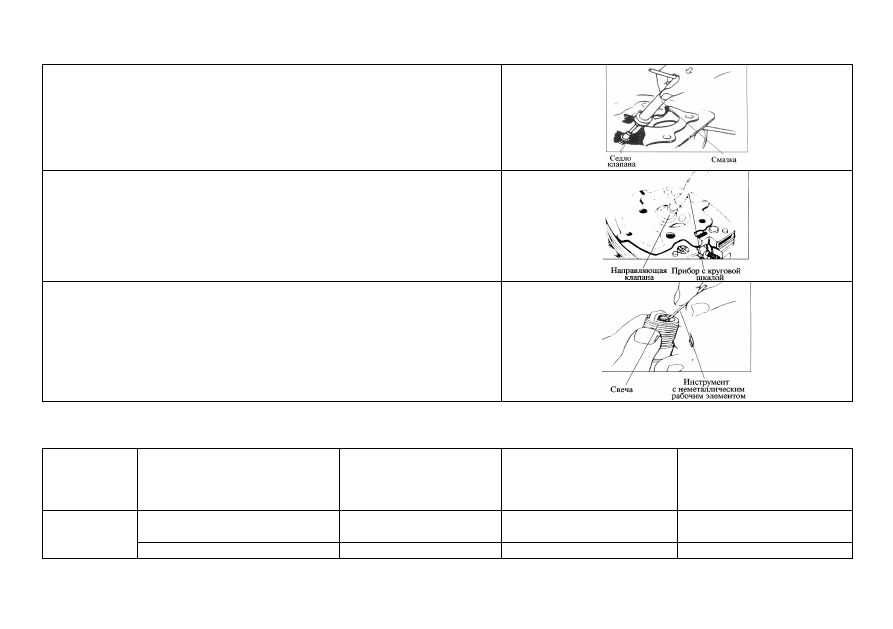

Смазать седло клапана
Измерить внутренний диаметр направляющей клапана
Очистить свечу от нагара и масла
3.1.1.1 Виды повреждения, признаки неполадок и способы ремонта цилиндра и головки цилиндра
Таблица 3-1 Ремонт головки цилиндра
Компонент
Вид повреждения (возможная
причина)
Признаки
неисправности
компонента
Признаки неисправности
скутера
Способ устранения
Головка
цилиндра
На ребрах охлаждения большое
количество масла, грязи, песка
Плохая теплоотдача
ребер головки цилиндра
Перегрев двигателя
Удалить масло и грязь с
ребер охлаждения
Нагар в камере сгорания
–––––––––––––––
Перегрев двигателя
Удалить нагар
20
Повреждение резьбового
отверстия свечи
Утечка воздуха между
свечой и головкой
цилиндра
Двигатель не заводится
Отремонтировать
резьбовое отверстие или
заменить головку
цилиндра
Серьезная деформация
торцевой поверхности головки
цилиндра
(т.е. деформация за пределами
границы в 0,5 мм)
Утечка воздуха между
цилиндром и головкой
цилиндра
Двигатель не заводится.
Недостаточная выходная
мощность двигателя,
нестабильные обороты
холостого хода
Отполировать торцевую
поверхность головки
цилиндра или заменить
головку цилиндра
На рабочей поверхности седла
клапана присутствуют
раковины, выбоины
Утечка воздуха между
клапаном и седлом
клапана вследствие
нарушения плотности
прилегания
Двигатель не заводится.
Недостаточная выходная
мощность двигателя,
нестабильные обороты
холостого хода
Отремонтировать седло
клапана
Внутреннее отверстие
направляющей клапана сильно
изношено (т.е. величина
внутреннего диаметра
направляющей клапана
находится за пределами 5,54
мм)
Зазор между клапаном и
направляющей клапана
слишком велик
Из выхлопной трубы идет
густой сине-белый дым
Заменить направляющую
клапана
Повреждение прокладки
цилиндра
Утечка воздуха между
головкой цилиндра и
цилиндром
Двигатель не заводится.
Недостаточная выходная
мощность двигателя,
нестабильные обороты
холостого хода
Заменить прокладку
головки цилиндра
Стопорная гайка не до конца
затянута
Утечка воздуха между
головкой цилиндра и
цилиндром
Двигатель не заводится.
Недостаточная выходная
мощность двигателя,
нестабильные обороты
холостого хода
Затянуть стопорную гайку
