Aprilia RS 250. Manual - part 42

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

9

- 171

Cap09-8.fm  Page 171  Wednesday, April 7, 1999  3:45 PM

9

- 172

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

Cap09-8.fm  Page 172  Wednesday, April 7, 1999  3:45 PM

9

- 173

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

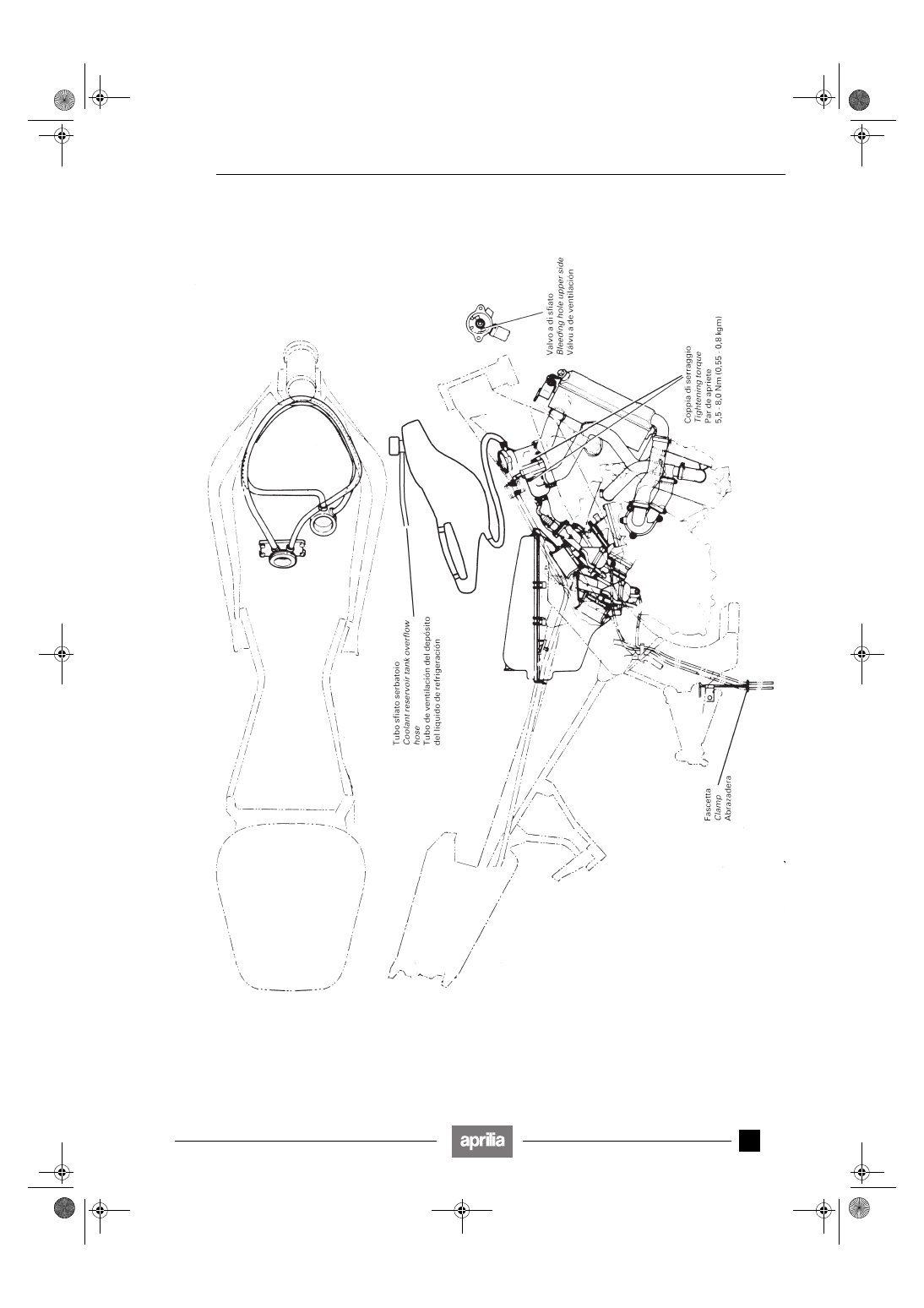

&,5&8,72 ',

5$))5(''$0(172

&,5&8,72

'( 5()5,*(5$&,21

&22/,1* &,5&8,7

Cap09-8.fm  Page 173  Wednesday, April 7, 1999  4:21 PM

9

- 174

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

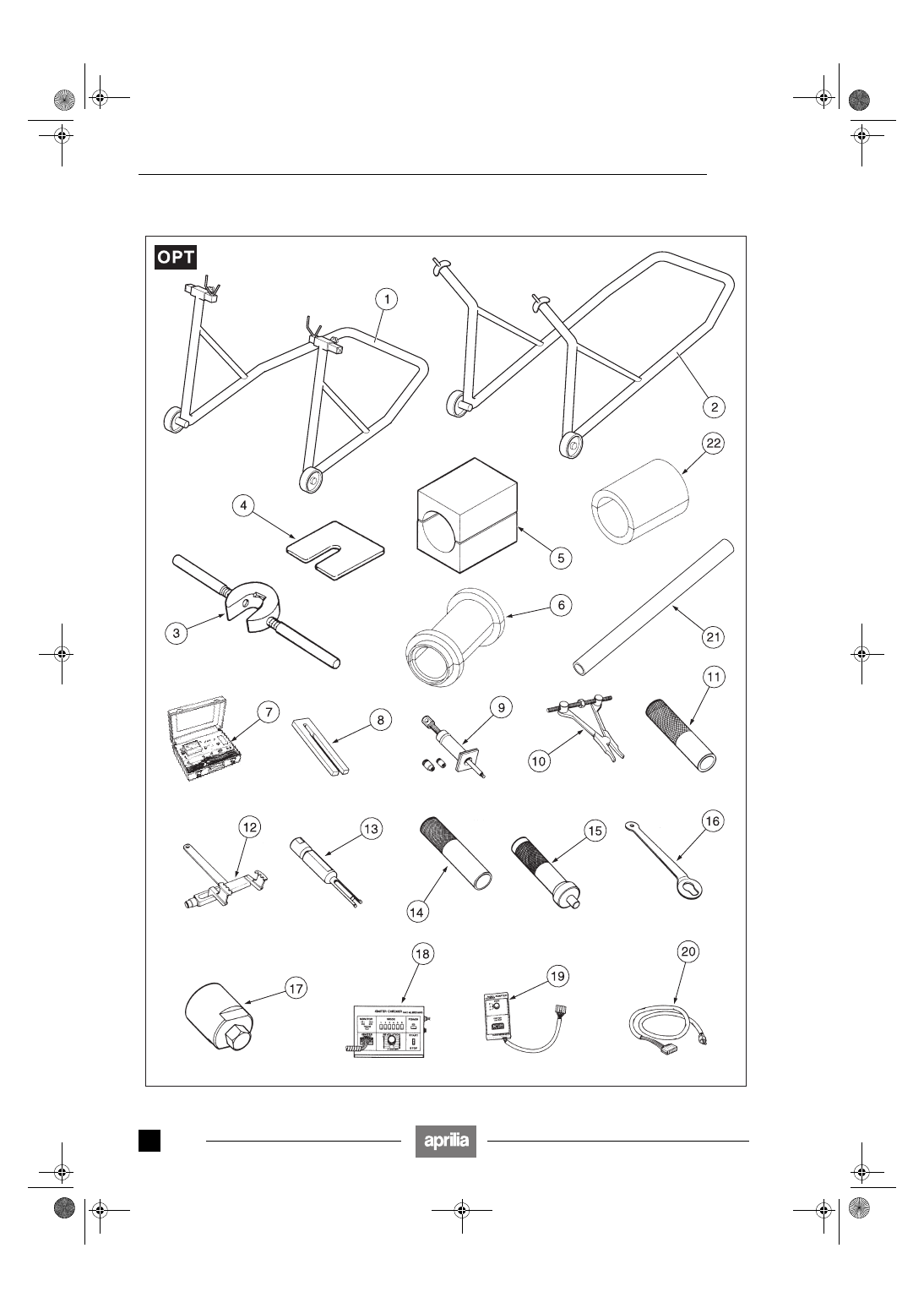

$775(==, 63(&,$/,

+(55$0,(17$6 (63(&,$/(6

63(&,$/ 722/6

Cap09-8.fm  Page 174  Wednesday, April 7, 1999  3:45 PM

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

9

- 175

POS. N°
POS. N°
POS. N°

ATTREZZO /

HERRAMIENTA / TOOL

N° CODICE

N° CODE

CODE

1

Cavalletto di sostegno posteriore /

Caballete de soporte trasero

trasero / Rear support stand

81 40 194

2

Cavalletto di sostegno anteriore /

Caballete de soporte delantero

delantero / Front support stand

81 40 195

3 (A)

Attrezzo per ritegno tubo precarica molla forcella /

Herramienta para retén tubo pre-

carga muelle horquilla / Check tool for the fork spring preload tube

81 40 147

4 (B)

Attrezzo per ritegno asta pompante forcella /

Herramienta para retén varilla bom-

beante horquilla / Check tool for the fork pumping element rod

81 40 148

5 (C)

Semigusci fissaggio fodero forcella in morsa /

Semicascos sujeción botella horquilla

en morsa / Half-shells for the fastening of the fork slider in the vice

81 40 149

6 (D)

Attrezzo per inserimento guarnizioni forcella /

Herramienta para introducción juntas

horquilla / Fork gasket insertion tool

81 40 145

7

Electro tester /

Electro tester / Electro tester

86 00 386

8

Bloccaggio biella /

Connecting rod stopper / Bloqueo de la biela

86 00 387

9

Estrattore spinotto /

Piston pin puller / Extractor del pasador 86 00 388 3

86 00 388

10

Separatore carter /

Crankcase disassembly tool / Separador del carter

86 00 389

11

Tampone montaggio cuscinetti (D. 32) /

Bearing installer (D. 32) /

Tampón de montaje de los cojinetes (D. 32)

86 00 390

12

Bloccaggio frizione /

Clutch sleeve hub holder / Bloqueo del embrague

86 00 391

13

Estrattore (D. 10) /

Bearing remover (D. 10) / Extractor (D. 10)

86 00 392

14

Tampone montaggio cuscinetti (D. 26) /

Bearing installer (D. 26) /

Tampón de montaje de los cojinetes (D. 26)

86 00 393

15

Tampone montaggio cuscinetti (D. 21,9) /

Bearing installer (D. 21,9) /

Tampón de montaje de los cojinetes (D. 21.9)

86 00 394

16

Fermo volano /

Rotor holder / Retén del volante

86 00 395

17

Estrattore volano (M33 x 1,5) /

Rotor remover (M33 x 1,5) /

Extractor del volante (M33 x 1,5)

86 00 396

18

Ignition checker /

Ignition checker / Ignition checker

86 00 397

19

Adattatore elettronico /

Adapter / Adaptador electrónico

86 00 398

20

Cablaggio per test centralina /

P.E.I. tester lead / Cableo para test de la centralita

86 00 399

21

Barra di trazione /

Barra de tracción / Drawrod

81 40 150

22

Battitoio /

Herramienta para batir / Beating tool

81 40 146

Cap09-8.fm  Page 175  Wednesday, April 7, 1999  3:45 PM

9

- 176

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

&233,( ', 6(55$**,2

MOTORE /

MOTOR / ENGINE

Fissaggio motore al telaio /

Sujeción motor al bastidor / Fastening of the engine to the frame

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Attacco anteriore /

Enganche delantero

 /

Front coupling

1

TE M10x250

40

4,0

Attacco posteriore /

Enganche trasero

 /

Rear coupling

1

TCEI M10x130

50

5,0

Fissaggio bielletta posteriore attacco motore /

Sujeción elemento de conexión trasero enganche motor

 /

Fastening of the engine coupling rear connection element

2

TE flang. M8x70

12

1,2

Particolari fissati al motore /

Piezas sujetadas al motor / Components fixed to the engine

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio leva e cavo frizione /

Sujeción palanca y cable embrague

 /

Clutch cable and lever fastening

1

TE flang. M6x16

12

1,2

Fissaggio staffa sdoppiatore /

Sujeción estribo desdoblador

 /

Splitter bracket fastening

2

TE flang. M5x12

5

0,5

Fissaggio centraline valvole /

Sujeción centralitas válvulas

 /

Valve central unit fastening

2

TE flang. M6x16

5

0,5

Fissaggio supporto attuatori /

Sujeción soporte accionadores

 /

Actuator support fastening

4

TE flang. M6x30

5

0,5

Fissaggio leva avviamento /



Sujeción palanca de arranque

 /

Starting lever fastening

1

TE flang. M8x25

Fissaggio carter copripignone /

Sujeción cárter cubrepiñón

 /

Pinion covering case fastening

1

TE flang. M6x25

5

0,5

Fissaggio solenoide max su supporto /

Sujeción solenoide máx. en soporte

 /

Fastening of the max. solenoid to the support

1

TE flang. M6

5

0,5

FORCELLONE POSTERIORE /

BASCULANTE / REAR FORK

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio ghiera perno forcellone /

Sujeción tuerca eje basculante

 /

Fork pin metal ring fastening

1

M20x1

50

5,0

Fissaggio perno forcellone /

Sujeción eje basculante

 /

Fork pin fastening

1

M20x1.5

100

10,0

Fissaggio passatubo liquido freno posteriore su parafango /

Sujeción pasatubo líquido freno trasero en guardabarros

 /

Fastening of the rear brake fluid pipe ring to the mudguard

1

TBEI M5x16

flang.

5

0,5

Fissaggio parafango a forcellone /

Sujeción guardabarros a basculante

 /

Fastening of the mudguard to the rear fork

2

TBEI M5x16

flang.

5

0,5

Fissaggio pattino catena (con scodellini) /

Sujeción patín cadena (con tejuelos)

 /

Chain pad fastening (with cups)

2

TBEI M5x16

flang.

4

0,4

Fissaggio carter copricatena /

Sujeción cárter cubrecadena

 /

Chain cover case fastening

1

TBEI M5x16

flang.

2

0,2

Montaggio viti tendicatena su forcellone /

Montaje tornillos tensor de cadena en basculante

 /

Installation of the chain tightener screws to the rear fork

1 + 1

M8

5

0,5

3$5(6 '( $35,(7(

'5,9,1* 72548(6

Cap09-8.fm  Page 176  Wednesday, April 7, 1999  3:45 PM

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

9

- 177

CAVALLETTO LATERALE /

CABALLETE LATERAL / SIDE STAND

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio piastra supporto cavalletto al telaio /

Sujeción tija soporte caballete al bastidor

 /

Fastening of the stand support plate to the frame

2

TE flang. M8x25

40

4,0

Fissaggio cavalletto alla staffa di supporto /

Sujeción caballete al estribo de soporte

 /

Fastening of the stand to the support bracket

1

TE M10x18

10

1,0

Dado basso e controdado /

Tuerca baja y contratuerca

 /

Short nut and lock nut

2

M10x1.25

10

1,0

Fissaggio interruttore /

Sujeción interruptor

 /

Switch fastening

2

TE flang. M5x20

25

2,5

SOSPENSIONE ANTERIORE /

SUSPENSIÓN DELANTERA / FRONT SUSPENSION

Forcella anteriore /

Horquilla delantera / Front fork

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio steli forcella su piastra superiore /

Sujeción barras horquilla en tija superior

 /

Fastening of the fork tubes to the upper plate

1 + 1

TE flang. M8x35

25

2,5

Fissaggio steli forcella su piastra inferiore /

Sujeción barras horquilla en tija inferior

 /

Fastening of the fork tubes to the lower plate

2 + 2

TE flang. M8x35

25

2,5

Ghiera cannotto sterzo /

Tuerca manguito dirección

 /

Steering tube metal ring

1

M25x1

Man.

Fissaggio sdoppiatore impianto freni anteriori su piastra inferiore /

Sujeción desdoblador sistema de frenado delantero a tija inferior

 /

Fastening of the front braking system splitter to the lower plate

1

TE flang. M5x12

3

0,3

Fissaggio convogliatore aria /

Sujeción conductor aire

 /

Air conveyor fastening

3

TE flang. M6x12

7

0,7

Fissaggio bussola finecorsa piastra inferiore /

Sujeción casquillo fin de carrera tija inferior

 /

Lower plate end-of-stroke bush fastening

1 + 1

TCEI M8x16

22

2,2

L243

Chiusura mozzetti forcella /

Cierre cubos pequeños horquilla

 /

Fork hub plug

2 + 2

TCEI M8x35

25

2,5

Fissaggio tappo cannotto sterzo /

Sujeción tapón manguito dirección

 /

Steering tube plug fastening

1

M22x1

2,5

SOSPENSIONE POSTERIORE /

SUSPENSIÓN TRASERA / REAR SUSPENSION

Ammortizzatore /

Amortiguador / Shock absorber

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio vite supporto ammortizzatore all’attacco telaio /
Sujeción tornillo soporte amortiguador enganche bastidor /
Fastening of the shock absorber support screw to the frame coupling

1

TCEI M10x105

50

5,0

Biellismi /

Mecanismos de palancas / Connection elements

Fissaggio bielle singole al forcellone /

Sujeción elementos de conexión individuales al basculante

 /

Fastening of the single connection elements to the rear fork

1

TCEI M12x115

100

10,0

Fissaggio biella singola/biella doppia /

Sujeción elemento de conexión individual/elemento de conexión doble

 /

Single/Double connection element fastening

1

TCEI M12x115

100

10,0

Fissaggio biella doppia al telaio /

Sujeción elemento de conexión doble al bastidor

 /

Fastening of the double connection element to the frame

1

TCEI M12x75

100

10,0

Fissaggio vite inferiore ammortizzatore (biella doppia) /

Sujeción tornillo inferior amortiguador (elemento de conexión doble)

 /

Shock absorber lower screw fastening (double connection element)

1

TCEI M10x45

35

3,5

Cap09-8.fm  Page 177  Wednesday, April 7, 1999  3:45 PM

9

- 178

,1)250$=,21, 3(5 /( 5,3$5$=,21,  ,1)250$&,21(6 3$5$ /$6 5(3$5$&,21(6

6(59,&,1* ,1)250$7,21

RS 250

CRUSCOTTO E FANALE ANTERIORE /

SALPICADERO Y FARO DELANTERO / DASHBOARD AND HEADLIGHT

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio piastra supporto connettori a supporto cupolino/cruscotto /

Sujeción placa  soporte conectores a soporte cúpula/salpicadero

 /

Fastening of the connector support plate to the front part of the fairing/dashboard
support

2

TE flang. M5x12

3

3,0

Fissaggio cruscotto a supporto cupolino/cruscotto (+ dado autobloccante M6) /

Sujeción salpicadero a soporte cúpula/salpicadero (+ tuerca de seguridad M6)

 /

Fastening of the dashboard to the front part of the fairing/dashboard support
(+ M6 self-locking nut)

3

Rosetta /

Arandela

 /

Washer

6.6x18x1.6

12

1,2

Fissaggio indicatori di direzione anteriori/posteriori (+ dado autobloccante M5) /

Sujeción indicadores de dirección delanteros/traseros (+ tuerca de seguridad M5)

 /

Front/rear direction indicator fastening (+ M5 self-locking nut)

4

TCEI  M5x20

5

0,5

Fissaggio fanale anteriore al cupolino /

Sujeción faro delantero a la cúpula

 /

Fastening of the headlight to the front part of the fairing

3

TCB 4.2x20

1

0,1

Fissaggio vetro fanale anteriore al portafanale /

Sujeción cristal faro delantero al portafaro

 /

Fastening of the headlight glass to the light holder

2

TCB 4.2x25

1

0,1

IMPIANTO ELETTRICO /

INSTALACIÓN ELÉCTRICA / ELECTRICAL SYSTEM

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio sensore velocità /

Sujeción sensor velocidad

 /

Speed sensor fastening

2

TE flang. M6x16

12

1,2

Fissaggio bobina destra e cavi massa /

Sujeción bobina derecha y cables masa

 /

Right coil and earth cable fastening

2

TE flang. M6x45

5

0,5

Fissaggio bobina sinistra /

Sujeción bobina izquierda

 /

Left coil fastening

2

TE flang. m6x45

5

0,5

Fissaggio interruttore d’accensione /

Sujeción interruptor de encendido

 /

Ignition switch fastening

2

Vite a strappo /

Tornillo de tirón

 /

Special screw

m8x16

5

0,5

Fissaggio indicatori di direzione posteriori al portatarga /

Sujeción indicadores de dirección traseros al portamatrícula

 /

Fastening of the rear direction indicators to the number plate holder

2

TBEI M5x20 spec

5

0,5

Fissaggio indicatori di direzione anteriori /

Sujeción indicadores de dirección delanteros

 /

Front direction indicator fastening

2

TCEI  M6x16

5

0,5

Fissaggio regolatore a reggisella /

Sujeción regulador al vástago del sillín

 /

Fastening of the governor to the pillar

2

TE flang. M6x25

12

1,2

Fissaggio piastra supporto connettori /

Sujeción placa soporte conectores

 /

Connector support plate fastening

2

TE flang. M5x12

5

0,5

CASSA FILTRO /

CAJA FILTRO / FILTER CASE

Descrizione /

Descripción

 / Description

Q.tà

Cant

.

Q.ty

Vite / dado

Tornillo/tuerca

Screw/nut

Nm

kgm

Rif.

Ref.

Fissaggio cassa filtro /

Sujeción caja filtro

 /

Filter case fastening

2

TE flang. M6x16

4

0,4

Fissaggio viti accoppiamento cassafiltro (con dadi M5) /

Sujeción tornillos acoplamiento caja filtro (con tuercas M5)

 /

Filter case coupling screw fastening (with M5 nuts)

8

TE flang. M5x20

2

0,2

Cap09-8.fm  Page 178  Wednesday, April 7, 1999  3:45 PM
