Honda CB400. Система смазки

Honda CB400N

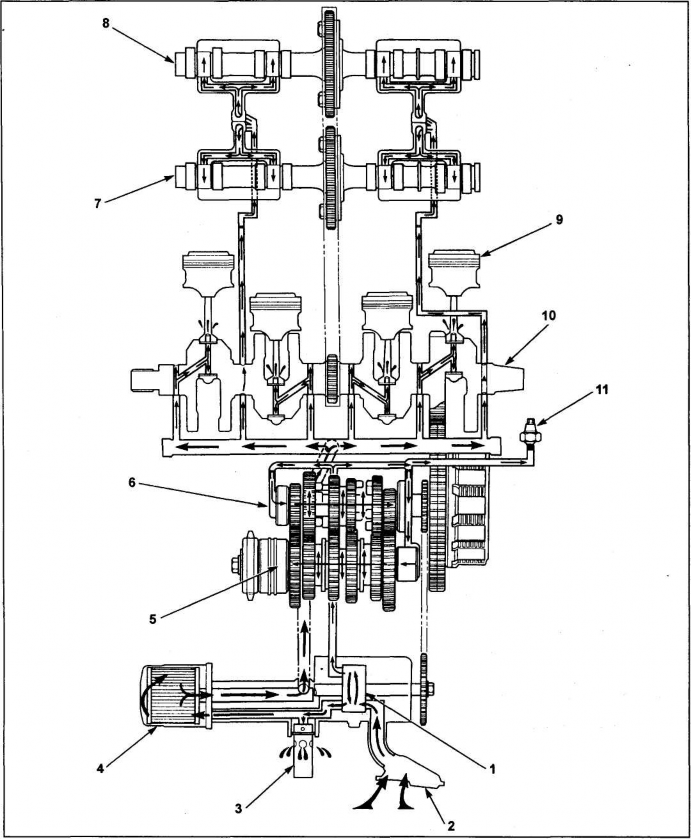

Схема системы смазки (CB400N). 1 масляный насос, 2 маслоприемник, 3 редукционный клапан, 4 масляный фильтр, 5 выходной вал КПП, 6 ведущий вал КПП, 7 распределительный вал выпускных клапанов, 8 распределительный вал впускных клапанов, 9 поршень, 10 коленчатый вал, 11 датчик давления масла.

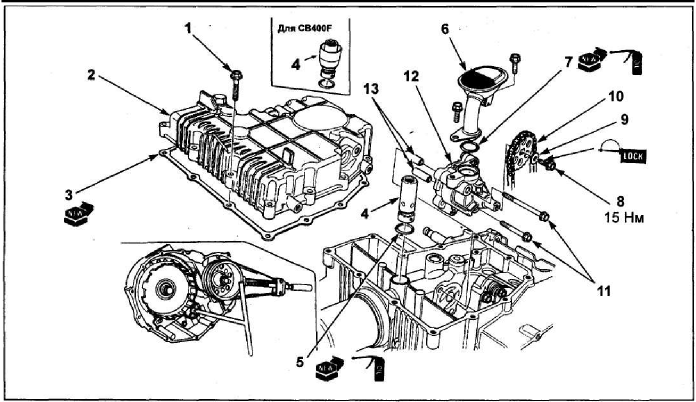

Масляный насос (снятие и установка). 1 болт крепления масляного поддона, 2 масляный поддон, 3 прокладка, 4 редукционный клапан, 5 • кольцевое уплотнение, 6 маслоприемник, 7 кольцевое уплотнение, 8 болт крепления звездочки привода масляного насоса, 9 шайба, 10 звездочка привода масляного насоса, 11 болты крепления масляного насоса, 12 масляный насос, 13 -установочная втулка.

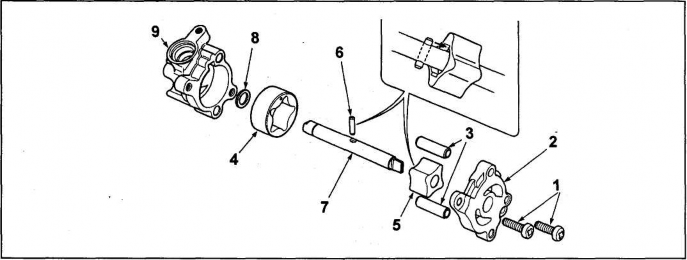

Масляный насос (разборка и сборка) (CB400N). 1 винт крепления, 2 крышка насоса, 3 установочный штифт, 4 ведомый ротор, 5 ведущий ротор, 6 штифт, 7 вал масляного насоса, 8 шайба, 9 корпус масляного насоса.

Honda CB400F(CB1)

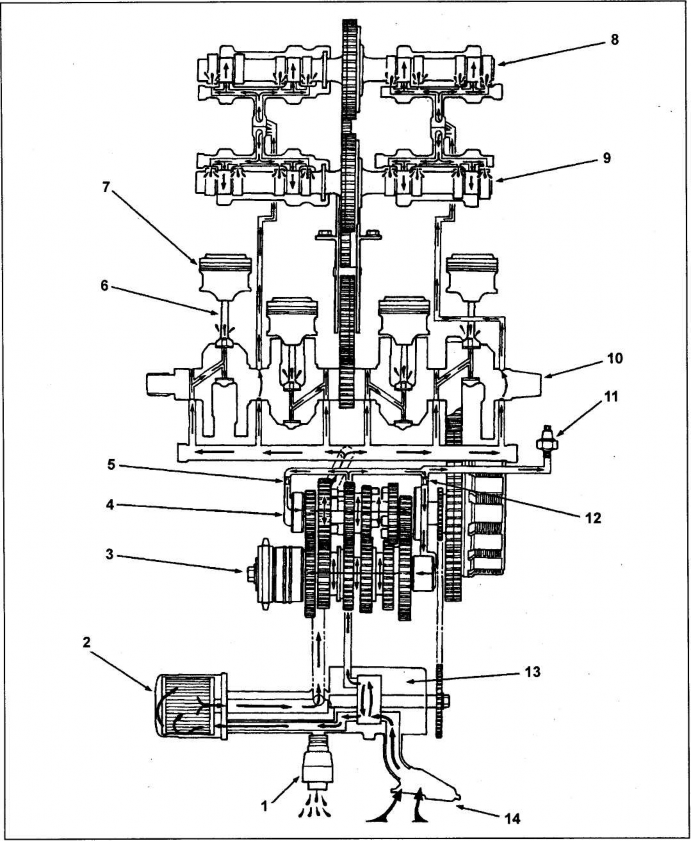

Схема системы смазки (CB400F). 1 редукционный клапан, 2 масляный фильтр, 3 вторичный вал КПП, 4 первичный вал КПП, 5 масляные каналы, 6 шатун, 7 поршень, 8 распределительный вал выпускных клапанов, 9 распределительный вал впускных клапанов, 10 коленчатый вал, 11 датчик давления масла, 12 масляные каналы, 13 масляный насос, 14 маслоприемник.
