Honda CB400. Кузовные элементы
Внимание: снятие и разборка узлов и агрегатов осуществляется в порядке номеров, указанных на рисунках.
Сборка и установка осуществляются в порядке, обратном разборке и снятию. 29

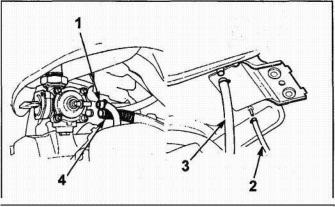

Топливный бак (2). 1 вакуумная трубка, 2 вентиляционная трубка, 3 сливная трубка, 4 топливная трубка.

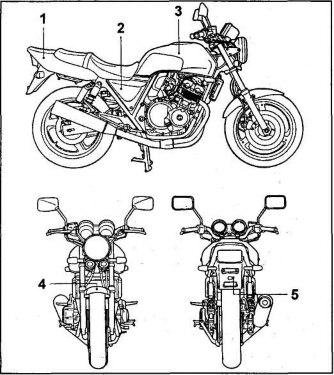

Кузовные элементы (1). 1 задняя облицовка, 2 переднее крыло, 2 топливный бак, 4 переднее крыло, 5 заднее крыло.

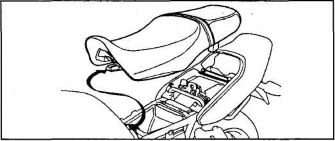

Сиденье.

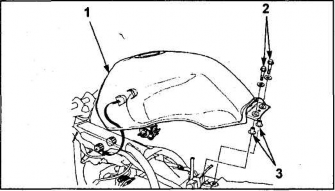

Топливный бак (1). 1 топливный бак, 2 болт крепления (12 Н-м), 3 втулка.

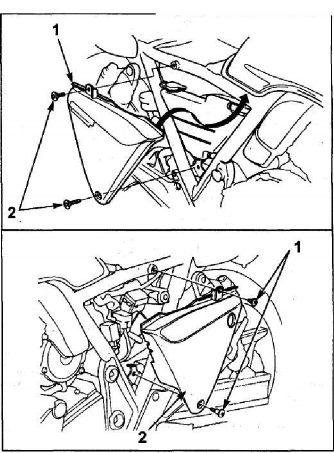

Боковая облицовка. 2 болт крепления.
1 боковая облицовка,

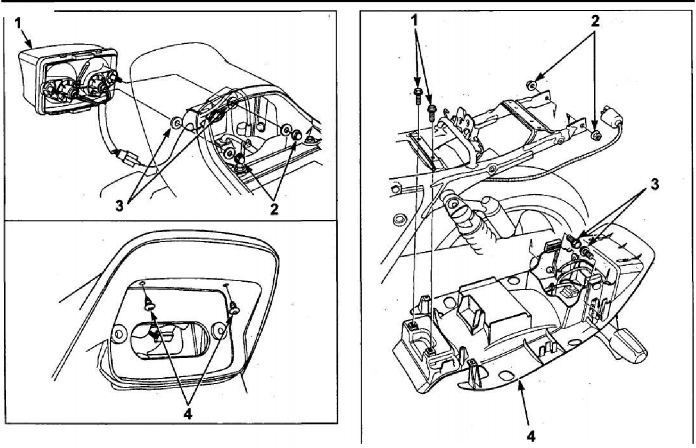

Задняя облицовка (1). 1 задний фонарь, 2 гайки крепления, 3 предохранительные втулки, 4 саморез.

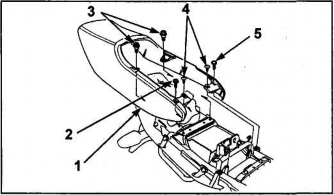

Задняя облицовка (2). 1 задняя облицовка, 2 винт, 3 болт крепления, 4 саморез, 5 винт.

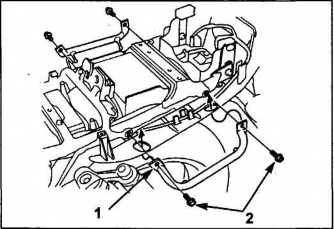

Заднее крыло (2). 1 болт крепления, 2 гайки, 3 болт, 4 заднее крыло.

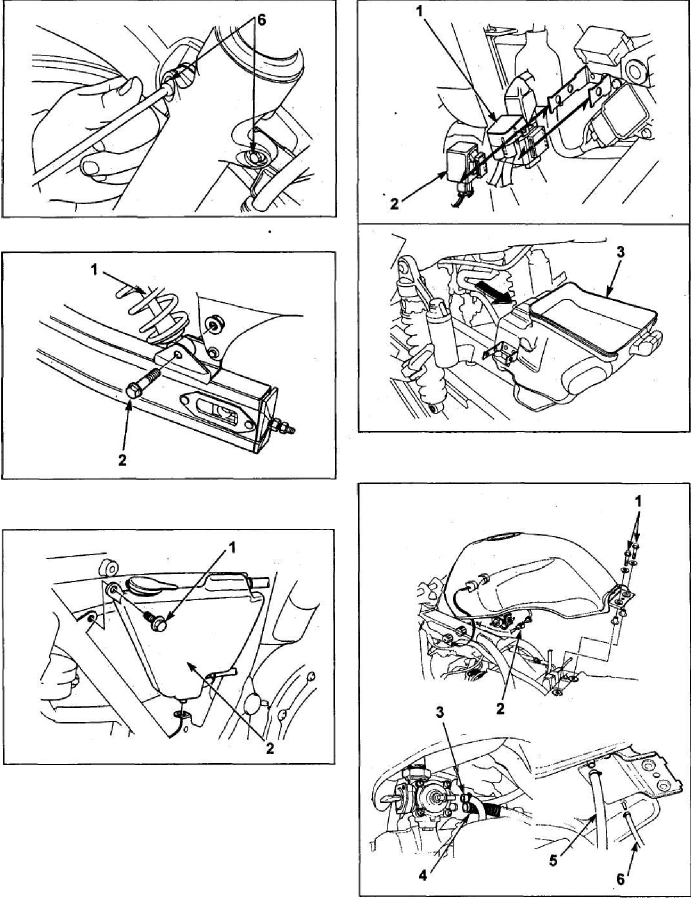

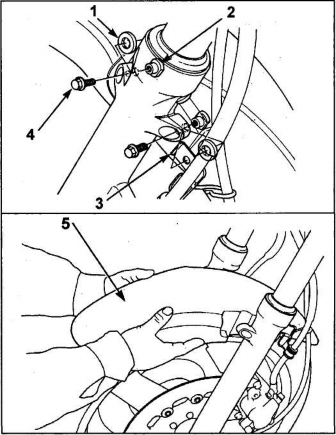

Переднее крыло (1). 1 втулка, 2 гайка, 3 крон- штейн тормозного шланга, 4 болт, 5 переднее Заднее крыло (1). 1 рукоятка, 2 болт крепления. крыло.
Переднее крыло (2). 6 болт крепления
Багажный отсек (3). 1 реле стартера, 2 реле указателей поворота, 3 багажный отсек.
Багажный отсек (1). 1 задний амортизатор, 2 болт крепления.
Багажный отсек (2). 1 болт крепления, 2 расширительный бачок.
Топливный бак (CB400R). 1 болт, 2 разъем датчика уровня топлива, 3 вакуумная трубка, 4 топливная трубка, 5 сливная трубка, 6 вентиляционная трубка. Кузовные элементы

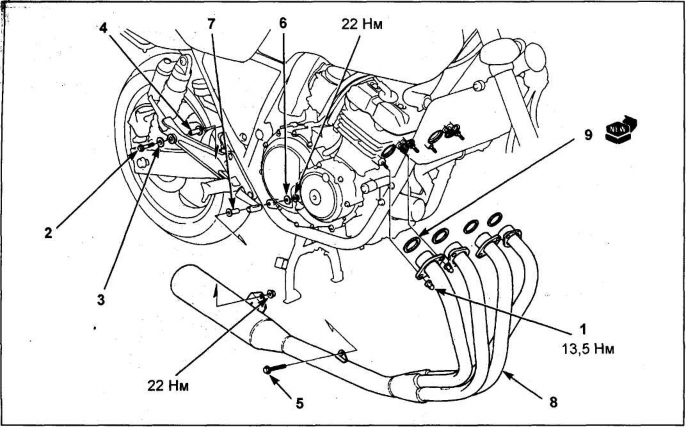

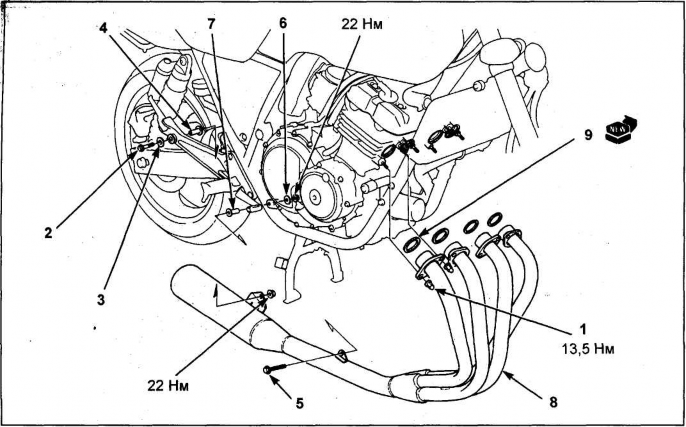

Глушитель (CB400N). 1 гайка крепления, 2 задний болт и гайка крепления, 3 шайба, 4 втулка, 5 передний болт и гайка крепления, 6 шайба, 7 втулка, 8 выпускная труба и глушитель в сборе, 9 кронштейн трубы.

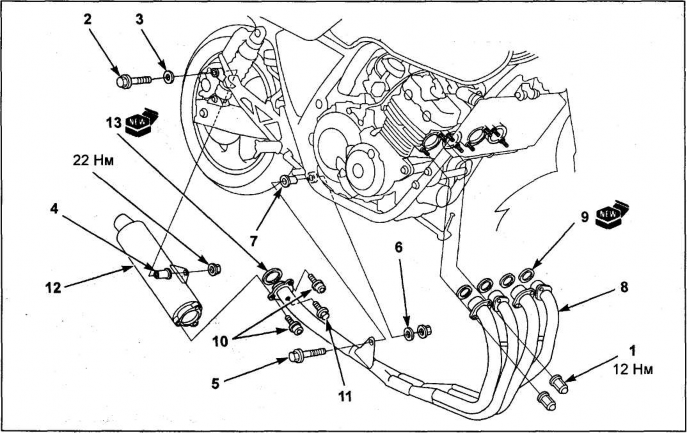

Глушитель (CB400FIII). 1 гайки крепления, 2 задний болт крепления глушителя, 3 шайба, 4 втулка, 5 передний болт крепления глушителя, 6 шайба, 7 • втулка, 8 глушитель, 9 прокладка, 10 болты крепления глушителя, 11 болт крепления глушителя, 12 глушитель, 13 прокладка.

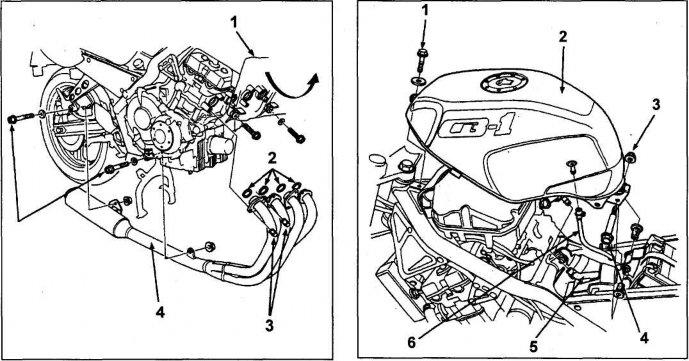

Глушитель (CB400F). 1 радиатор, 2 прокладка, Топливный бак (CB400F). 1 болт, 2 топливный 3 установочные гайки, 4 глушитель. бак, 3 гайка, 4 болт крепления, 5 топливная трубка, 6 сливная трубка.

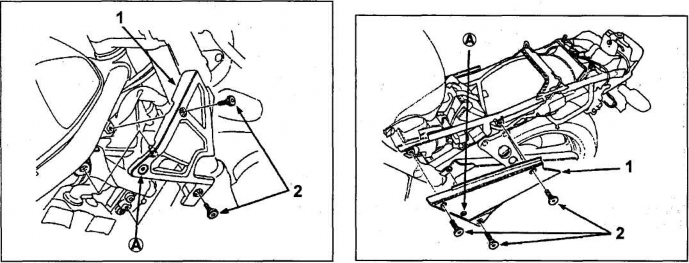

Боковой обтекатель (1) (CB400F). 1 передняя Боковой обтекатель (2) (CB400F). 1 задняя часть бокового обтекателя, 2 болт крепления. часть бокового обтекателя, 2 -болт крепления.

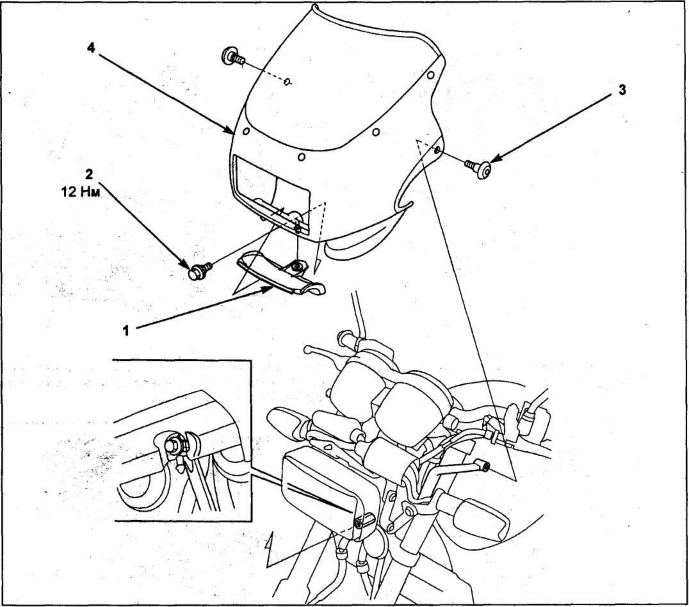

Передний обтекатель (CB400FIII). 1 планка, 2 нижний болт крепления, 3 верхний болт крепления, 4 обтекатель. 35
|
|
|
